Opis:
System złączy typu drut-przewód HRB 4.14, złącze przewód-płytka składa się z obudowy złącza, końcówki zaciskanej i listwy wtykowej (płytki), zazwyczaj w męskiej obudowie zaciskanej, żeńskiej obudowie zaciskanej, żeńskich i męskich końcówkach zaciskanych, kątowej i pionowej listwie pinowej (płytce).
Seria P1020-2xN-NHK (Nylon UL94V-2, kolor naturalny) i P1020-2xN-WHK (Nylon UL94V-0, kolor biały) to obudowa elektryczna ze złączem żeńskim, potrójna, dostępna w obwodach od 2 do 6 biegunów, z zaciskami męskimi serii T1020 (AWG#18-22; AWG#24-26), zarówno cynowanymi, jak i pozłacane do wyboru klienta), współpracujące z serią P1010-2×NNH (Nylon UL94V-2, kolor naturalny) i P1010-2×NWH (Nylon UL94V-0, kolor biały) (złącze przewód-przewód).
Parametry techniczne :
1) Prąd znamionowy: 7 A AC, DC
2) Napięcie znamionowe: 600 V AC, DC
3) Temperatura pracy: V2: -25°C do +85°C
V0: -40°C do +105°C
4) Rezystancja styku: maks. 10 mΩ
5) Rezystancja izolacji: min. 1000 MΩ.
6) Wytrzymywane napięcie: 1500 V AC/minutę
7) Materiał: NylonUL94V-2/NylonUL94V-0
8) Wymagana siła mocowania zacisku w obudowie: 4,0 kg (min.)
9) Rozmiar przewodu: AWG#18 do #26
10) Nr pliku cUL: E304945
Informacje dotyczące zamawiania:

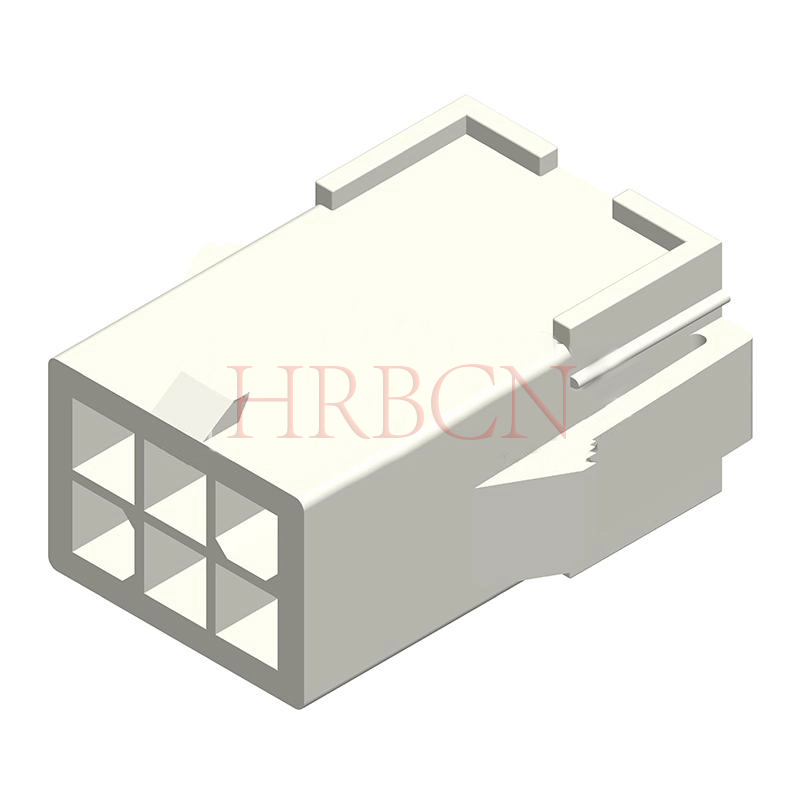

Dwurzędowa obudowa wtyczki HRB o rozstawie 4,14 mm ze skrzydełkami do montażu panelowego, PA 66 UL94V-0, kolor biały, 4 i 6 biegunów.
P1020 -2x N -szer. wys -. -K
① ② ③ ④⑤ ⑥
①: Numer serii produktu HRB
②: numer wiersza nagłówka pinów
③: liczba obwodów/biegunów w rzędzie
④: Kolor obudowy zaciskanej: naturalny/biały
⑤: Gatunek złącza: Obudowa
⑥: Złącze obudowy z uchwytami do montażu panelowego.
| Nr części |
| Dimensions | SPQ (opakowanie: torba foliowa) |
| TYP UL94V-2 | TYP UL94V-0 | Obwody | Przyciemnienie: A | Przyciemnienie: B |
|
| P1020-2×2-NHK | P1020-2×2-WHK | 4 | 4.14 | 10.33 | 500 |
| P1020-2×3-NHK | P1020-2×3-WHK | 6 | 8.28 | 14.47 | 300 |
P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK katalog.pdf
