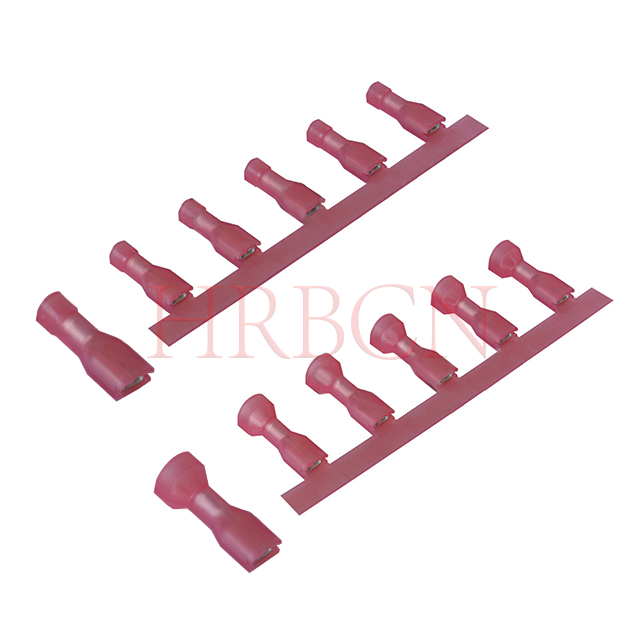

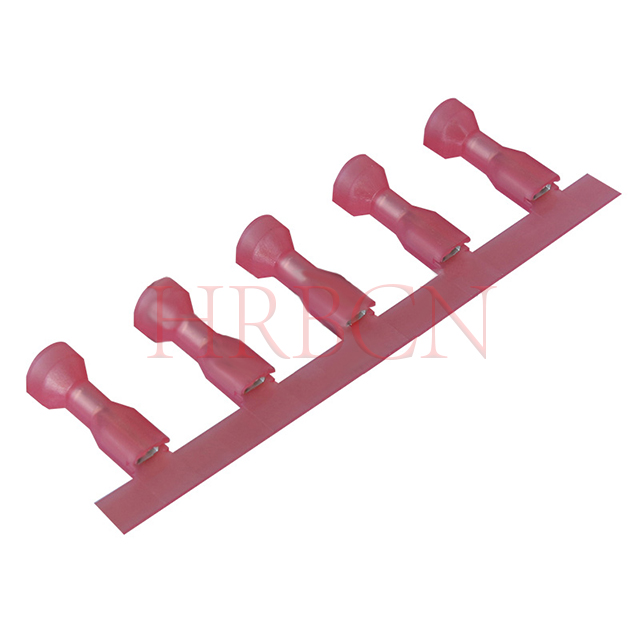

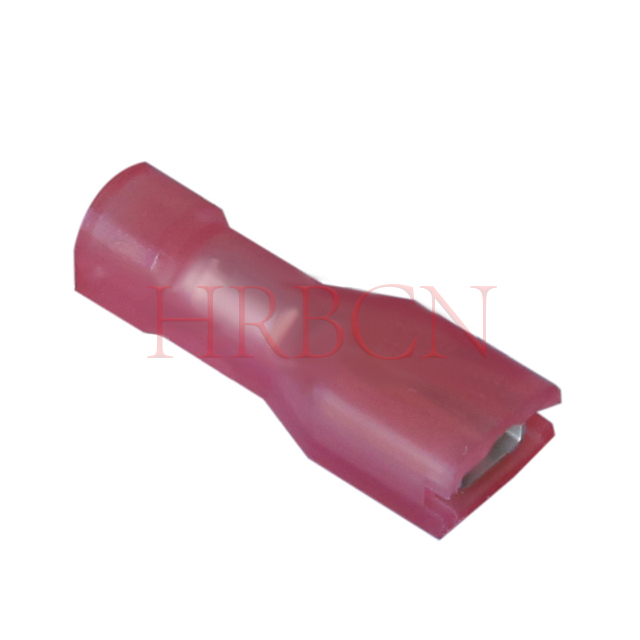

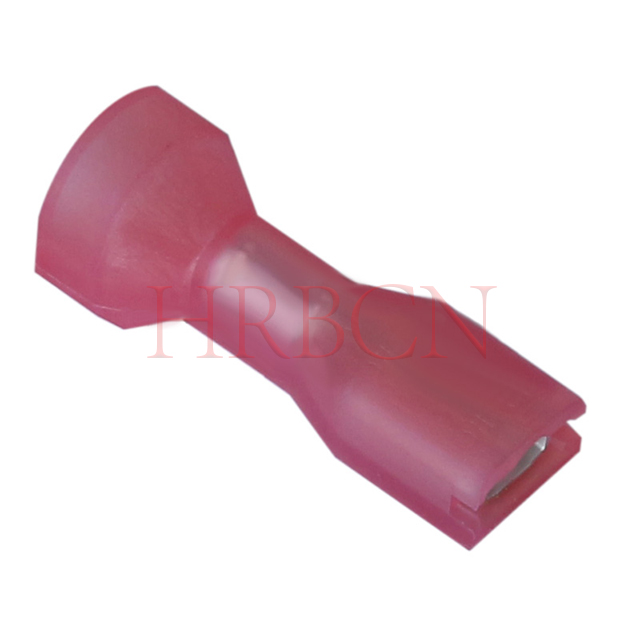

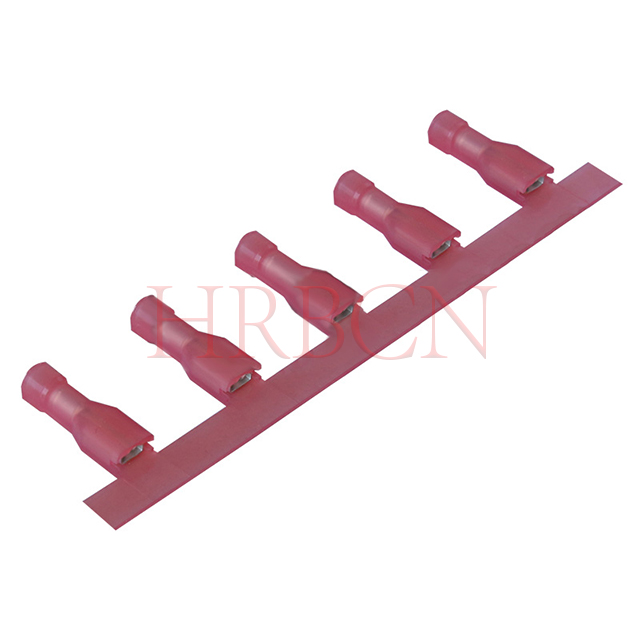

Izolowane gniazdo żeńskie 2,8 mm (0,110 cala) AWG22-18 0,32–0,82 mm²

M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1
Typ terminala szybkiego rozłączania: Gniazdo
Rozmiar drutu: AWG22-18 (0,32-0,82 mm²)
Szerokość zakładki kojarzącej: 2,8 (0,110 cala)
Grubość zakładki łączącej: 0,5 mm / 0,8 mm
Kompatybilny zakres średnic izolacji: 3,05 mm/5,84 mm
Stan dostępności:
Ilość：
Zapytaj Dodaj do koszyka zapytań

  • M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1

  • HRB

  • 8536909000

Definicja P/N

Numer HRBGrubość zakładek łączących
Kompatybilny zakres średnic izolacjiSPQ (szt.)
M6350FNL-1(5)-R2,8 x 0,5 mm3,05 mm1000/worek
M6350FNL-1(5)-R12,8 x 0,5 mm5,84 mm1000/worek
M6350FNL-1(8)-R2,8 x 0,8 mm3,05 mm1000/worek
M6350FNL-1(8)-R12,8 x 0,8 mm5,84 mm1000/worek

  • Typ: M=Gotowe

  • Typ produktu: 6350=W pełni izolowany prosty terminal żeński

  • F=Izolacja zawierająca wszystkie elementy

  • N=Nylon

  • Sposób pakowania: S=pasek L=luźna sztuka

  • Seria: 1 = 2,8 mm (0,110 cala)

  • 5 = grubość 0,50 mm (0,020 cala) 8 = grubość 0,80 mm (0,032 cala)

  • R=czerwony (22-18 AWG), wew. Średnica, maks.: 3,05; R1=czerwony (22-18 AWG), wew. Średnica, maks.: 5,84

Parametry techniczne

  • Aktualna ocena: 10A AC, DC

  • Napięcie znamionowe: 300 V AC, DC

  • Temperatura pracy: -25°C do +105°C

  • Materiał: Obudowa: Nylon66 UL 94V-2;  Terminal: mosiądz. Cynowane

  • Rozmiar zakładki: 2,8 x 0,8 mm lub 2,8 x 0,5 mm

  • Odpowiedni drut: AWG22-18 (0,32-0,82 mm²)

  • Kompatybilny zakres średnic izolacji: 3,05 mm/5,84 mm

  • Siła włożenia i końcówka męska: ≤7,8 kg

  • Siła wyciągania i końcówka męska: ≥3,0 kg

  • Terminal liniowy i siła: ≥5,0kg

Cecha produktu

Funkcje terminala: Zatrzymanie drutu

Pojemność: pojedyncza

Zaciskanie: Zaciskanie typu F

Typ lufy: Zamknięta

Zakończ na: Przewód i kabel

Z izolacją: W pełni izolowana

Typ mocowania krycia: zamek wgłębiony


Zgodność

  • Dyrektywa UE RoHS (UE) 2015/863 zmieniająca załącznik II do dyrektywy 2011/65/UE

  • Dyrektywa w sprawie pojazdów wycofanych z eksploatacji (2000/53/WE)

  • AfPS GS 2019: 01 PAK – wielopierścieniowe węglowodory aromatyczne (WWA)

  • Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021

  • Rozporządzenie europejskie dotyczące TZO (UE) 2024/2570

  • Rozporządzenie europejskie dotyczące TZO (UE) 2025/718

  • Rozporządzenie europejskie dotyczące TZO (UE) 2023/1608

  • Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021

  • Rozporządzenie europejskie dotyczące POP (UE) 2025/843

  • Rozporządzenie europejskie dotyczące TZO (UE) 2025/1930

  • Rozporządzenie (WE) Np 1907/2006 dotyczące REACH

  • Propozycja Kalifornii w USA 65

Certyfikaty produktów

Atesty i certyfikaty bezpieczeństwa: UL i cUL

Ocena palności UL: UL 94V-2

Uniwersalne, w pełni izolowane szybkozłączki są szeroko stosowane w różnych dziedzinach, w szczególności w:
  1. Sprzęt AGD : systemy HVAC, lodówki, pralki, zmywarki, piekarniki i podgrzewacze wody, zapewniające bezpieczne i wygodne połączenia przewodów elektrycznych komponentów gospodarstwa domowego.
  2. Motoryzacja: systemy okablowania pojazdów, w tym oświetlenie, czujniki, siłowniki i systemy pomocnicze pojazdów elektrycznych, zapewniające stabilne połączenie nawet w przypadku wibracji.
  3. Sterowanie przemysłowe: silniki, napędy, zasilacze, sterowniki PLC, czujniki i panele sterujące spełniające wymagania przemysłowego okablowania niskiego napięcia.
  4. Elektronika i oświetlenie: zasilacze, sterowniki LED, elektronika użytkowa i sprzęt audio, z niezawodną izolacją i szybkością połączenia.
Przeznaczenie ogólne: Nadaje się do nisko-/średniego napięcia, małego prądu i bezpiecznych, szybkozłącznych połączeń zasilania i sygnału niskiego napięcia, szeroko stosowanych w sprzęcie gospodarstwa domowego, motoryzacji, przemyśle i sprzęcie elektronicznym.
