Nowoczesne architektury samochodowe i pojazdów elektrycznych (EV) są bardzo złożone. Pojedyncza usterka elektryczna może zagrozić krytycznym systemom bezpieczeństwa, wyłączyć zaawansowane czujniki lub wyłączyć funkcjonalność układu napędowego. Pojazdy działają we wrogim środowisku, są narażone na ciągłe działanie ciężkich elementów. Wnikanie wody, narażenie na działanie środków chemicznych, szok termiczny i wibracje o wysokiej częstotliwości szybko niszczą standardowe połączenia elektryczne. Wilgoć wprowadza elektrolity do metalowych styków, wywołując korozję galwaniczną i zwiększając rezystancję styków. Z biegiem czasu problemy te powodują sporadyczną utratę sygnału lub katastrofalne zwarcia.
Zatrzymanie tych awarii wymaga wyjścia poza podstawową ochronę przed warunkami atmosferycznymi. Należy określić wodoodporne złącze zaprojektowane z myślą o dokładnej strefie operacyjnej i wymaganiach dotyczących napięcia. Systemy pojazdów elektrycznych wysokiego napięcia wymagają doskonałej izolacji. Wybór odpowiedniej technologii uszczelniania zapewnia długoterminową niezawodność, chroni wrażliwą elektronikę przed trudnymi warunkami drogowymi i zapobiega przestojom pojazdów.
Warunki środowiskowe: Prawdziwie wodoodporne złącze opiera się na precyzyjnych uszczelnieniach mechanicznych i kompatybilności materiałowej, a nie tylko na smarze dielektrycznym dostępnym na rynku wtórnym, aby zapobiec korozji galwanicznej, ekspozycji na tlen i zwarciom.
Wymagania specyficzne dla pojazdów elektrycznych: Systemy pojazdów elektrycznych wysokiego napięcia wymagają wodoodpornych złączy, które jednocześnie zarządzają obciążeniami termicznymi, zapewniają ekranowanie elektromagnetyczne i zachowują integralność IP67/IP69K pod ciśnieniem.
Kryteria oceny: Wybór odpowiedniego złącza wymaga zrównoważenia stopnia ochrony (IP) z odpornością na wibracje (np. standardy USCAR-2), specyficznymi zastosowaniami (wewnętrznymi i zewnętrznymi) oraz długoterminową stabilnością materiału.

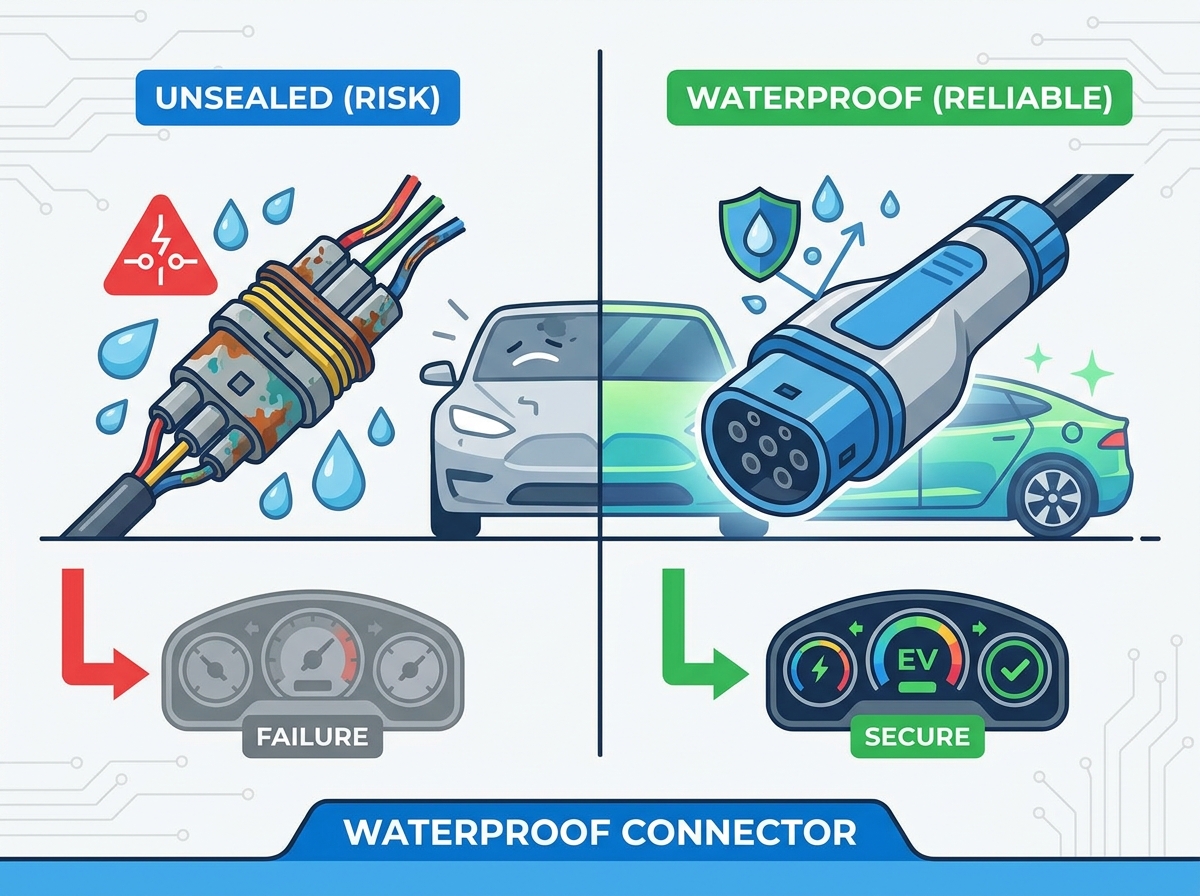

Jak słabe uszczelnienie wpływa na samochodowe układy elektryczne
Skuteczne połączenie elektryczne w trudnych warunkach musi spełniać rygorystyczne kryteria. Wymaga zerowej degradacji sygnału w ciągu 15-letniego cyklu życia i absolutnego zerowego wnikania wilgoci. Nowoczesne pojazdy opierają się na szybkich sieciach danych. Nawet niewielkie wahania rezystancji styków zakłócają protokoły komunikacyjne. Inżynierowie motoryzacyjni muszą projektować uprzęże, które wytrzymają ekstremalne warunki bez degradacji.
Wnikanie wilgoci i korozja galwaniczna
Kiedy różne metale spotykają się w obecności elektrolitu, rozpoczyna się korozja galwaniczna. Sól drogowa zmieszana z wodą tworzy wysoce przewodzący elektrolit. Gdy wilgoć przedostanie się przez obudowę złącza, pokrywa styki zacisków. Jeśli na pinach zastosowano różne materiały galwaniczne — na przykład połączenie cyny ze złotem lub srebrem — reakcja elektrochemiczna rozpoczyna się natychmiast. Mniej szlachetny metal pełni rolę anody. Szybko koroduje, niszcząc fizyczny obszar kontaktu.
W miarę narastania korozji wzrasta rezystancja styku. Wyższy opór generuje zlokalizowane ciepło. W sieciach czujników niskiego napięcia zmienia to spadek napięcia. Moduły sterujące pojazdu otrzymują zniekształcone dane, co powoduje wygenerowanie fałszywych kodów usterek diagnostycznych. W oprawach oświetleniowych zwiększony opór powoduje migotanie lub całkowitą awarię. Mikrołuki mogą również wystąpić na zniszczonej szczelinie stykowej. Łuk ten powoduje dalsze uszkodzenie powłoki zacisków i przyspiesza cykl awarii.
Inżynierowie zapobiegają temu, izolując połączenie. Solidne wodoodporne złącze całkowicie blokuje elektrolit. Bez wilgoci ogniwo galwaniczne nie może się uformować. Zachowuje to integralność cynowanej, srebrnej lub złotej powłoki na zaciskach. Ochrona interfejsu stykowego zapewnia stabilną transmisję sygnału przez cały okres użytkowania pojazdu.
Zagrożenia związane z wysokim napięciem w architekturach pojazdów elektrycznych
Pojazdy elektryczne działają w architekturze od 400 V do 800 V. Te systemy wysokiego napięcia zwiększają ryzyko wnikania wilgoci. Tradycyjne systemy 12 V mogą tolerować niewielki upływ prądu. Systemy wysokiego napięcia nie mogą. Systemy zarządzania baterią stale monitorują rezystancję izolacji. Sprawdzają, czy nie dochodzi do wycieków prądu z magistrali wysokiego napięcia do podwozia pojazdu. Wilgoć tworzy ścieżkę przewodzącą, obniżając rezystancję izolacji.
W rzeczywistych, ekstremalnych scenariuszach codziennie testowane są te systemy. Pojazdy wytrzymują przeprawy przez wodę, głębokie brody i zalane ulice. Elementy podwozia całkowicie się zanurzają. Silniki trakcyjne, zestawy akumulatorów i skrzynki rozdzielcze wysokiego napięcia opierają się wyłącznie na uszczelnionych połączeniach. Jeśli uszczelka ulegnie uszkodzeniu podczas zanurzenia, woda zaleje zaciski wysokiego napięcia. Powoduje to natychmiastowe i katastrofalne zwarcia.
Gdy system zarządzania baterią wykryje utratę izolacji, reaguje natychmiast. Sekwencja awarii zazwyczaj przebiega według następujących etapów:
Wilgoć narusza główne uszczelnienie mechaniczne z powodu ciśnienia hydrostatycznego.
Woda wypełnia szczelinę pomiędzy zaciskami wysokiego napięcia a osłoną złącza.
Rezystancja izolacji spada poniżej zaprogramowanego progu bezpieczeństwa.
System otwiera styczniki główne w celu odizolowania pakietu akumulatorów.
Pojazd traci napęd, powodując unieruchomienie kierowcy.
Aby temu zapobiec, konieczne jest zastosowanie wysokowydajnego uszczelnienia. Złącza w tych strefach muszą wytrzymywać ciśnienie hydrostatyczne. Muszą utrzymywać swoje bariery dielektryczne pod ekstremalnymi obciążeniami, aby zapewnić bezpieczeństwo pasażerów.
Jak projektowane są wodoodporne złącza samochodowe
Niezawodna hydroizolacja wymaga wielu podejść inżynieryjnych. Złącza wykorzystują kombinację uszczelnień mechanicznych, barier chemicznych i specjalnych konstrukcji obudów. Każdy składnik odgrywa odrębną rolę w blokowaniu wilgoci i wydłużaniu żywotności.
Uszczelnienia mechaniczne: O-ringi, uszczelki i uszczelnienia promieniowe
Uszczelnienia mechaniczne stanowią podstawową ochronę przed wnikaniem cieczy. Złącze samochodowe zazwyczaj zawiera trzy główne typy uszczelek. Uszczelnienia międzyfazowe znajdują się pomiędzy współpracującymi połówkami złącza. Ściskają się, gdy złącze się blokuje, blokując przedostawanie się wilgoci do współpracującego interfejsu. Uszczelnienia te często posiadają wiele żeber, co pozwala na utworzenie zbędnych linii uszczelniających. Jeśli jedno żebro ulegnie uszkodzeniu w wyniku mikroskopijnego zadrapania, kolejne żebra utrzymują barierę.
Uszczelki przewodów lub uszczelki kabli chronią tylną część złącza. Mocno chwytają poszczególne przewody, zapobiegając przedostawaniu się wody po izolacji przewodów do obudowy. Inżynierowie muszą idealnie dopasować wewnętrzną średnicę uszczelnienia drutu do zewnętrznej średnicy izolacji drutu. Uszczelki obwodowe stanowią dodatkową barierę wokół zewnętrznego obwodu osłony złącza, chroniąc mechanizmy blokujące przed gromadzeniem się zanieczyszczeń.
Wybór materiału na te uszczelnienia decyduje o wydajności w terenie. Inżynierowie wybierają elastomery na podstawie zakresów temperatur i narażenia chemicznego. Silikon jest powszechny ze względu na elastyczność w ekstremalnych temperaturach. Dobrze radzi sobie w zimnym otoczeniu. Jednak standardowy silikon pęcznieje pod wpływem niektórych płynów samochodowych. W obszarach narażonych na działanie oleju silnikowego, płynu chłodzącego lub płynu hamulcowego preferowany jest fluorosilikon. Fluorosilikon jest odporny na degradację chemiczną, zachowując jednocześnie elastyczność.
Uszczelnianie chemiczne i wtórne: kleje, uszczelniacze i zalewanie
Uszczelnienia mechaniczne są czasami niewystarczające w ekstremalnych warunkach. Strefy o wysokich wibracjach lub obszary narażone na ciągłe zanurzenie w płynie wymagają barier wtórnych. Uszczelnienie chemiczne zapewnia dodatkową warstwę ochrony. Kleje, uszczelniacze i masy zalewowe wypełniają puste przestrzenie, do których nie docierają uszczelnienia mechaniczne.
Zalewanie polega na wypełnieniu tylnej części złącza płynną żywicą. Żywica utwardza się w solidny, nieprzepuszczalny blok. Całkowicie hermetyzuje końcówki przewodów. Doniczkowanie zapewnia absolutną barierę dla wilgoci. Zapewnia również doskonałe tłumienie drgań. Sztywna lub półsztywna mieszanka ogranicza ruch drutu. Zapobiega to naprężeniom mechanicznym powodującym przerwanie delikatnych połączeń zaciskanych.
Te bariery wtórne bezpośrednio wpływają na niezawodność pojazdów elektrycznych. Chronią delikatne przewody czujników i układy sterujące przed ostrym sprayem drogowym. Kleje łączą izolację przewodu z obudową złącza. Zapobiega to zjawisku kapilarnemu, podczas którego woda przedostaje się do żył drutu. Wykorzystując uszczelnienia chemiczne, inżynierowie wydłużają ogólną żywotność uprzęży. Zapewniają, że krytyczne połączenia przetrwają mycie pod wysokim ciśnieniem i ciągłe wibracje.
Rola smarów do złączy a smar dielektryczny
Istnieje powszechne błędne przekonanie dotyczące smaru dielektrycznego. Wiele osób uważa, że smarowanie złącza czyni go wodoodpornym. Mit ten często pojawia się podczas napraw w terenie lub budżetowych akcji ratowniczych podczas lądowania. Sam smar dielektryczny nie tworzy wodoodpornego uszczelnienia. Nie wytrzymuje ciśnienia hydrostatycznego. Woda pod wysokim ciśnieniem po prostu zmyje tłuszcz lub wypchnie go poza zaciski.
Smary do złączy pełnią inną, uzupełniającą funkcję. Minimalizują zużycie cierne. Fretting występuje, gdy wibracje powodują mikroskopijny ruch pomiędzy współpracującymi sworzniami. Ruch ten powoduje ścieranie powłoki ochronnej, narażając metal nieszlachetny na utlenianie. Smary tworzą cienką warstwę chroniącą powierzchnię styku. Zapobiegają ekspozycji na tlen i łagodzą korozję środowiskową.
Smary zmniejszają również siłę wkładania. Złącza o dużej liczbie styków wymagają do połączenia znacznej siły. Smarowanie zapobiega uszkodzeniu zacisków i uszczelnień mechanicznych podczas montażu. Smar stanowi uzupełnienie mechanicznych uszczelnień wodoodpornych. Uszczelnienie mechaniczne blokuje wodę. Smar chroni metalowy interfejs przed mikroskopijnym zużyciem i tlenem. Obydwa są niezbędne dla długoterminowej niezawodności, ale jednego nie można zastąpić drugiego.
Jak wybrać wodoodporne złącza do zastosowań EV
Inżynierowie i zespoły zakupowe potrzebują jasnych ram do oceny specyfikacji technicznych. Dobór złącza wymaga dopasowania jego możliwości do specyficznych wymagań środowiskowych strefy pojazdu. Nadmierna specyfikacja dodaje niepotrzebnej wagi. Niedostateczna specyfikacja prowadzi do przedwczesnej awarii.
Dekodowanie ocen IP dla zastosowań motoryzacyjnych
Stopień ochrony IP określa zdolność złącza do blokowania kurzu i wody. Pierwsza cyfra oznacza ochronę przed cząstkami stałymi. Druga cyfra oznacza ochronę przed wnikaniem cieczy. Zastosowania motoryzacyjne zazwyczaj wymagają stopnia ochrony IP67, IP68 lub IP69K. Zrozumienie różnic narzuca właściwy dobór komponentów.
IP67 oznacza ochronę przed chwilowym zanurzeniem. Złącze może wytrzymać pod wodą metr przez 30 minut. IP68 oznacza ochronę przed ciągłym zanurzeniem w określonych warunkach. IP69K jest zupełnie inny. Wskazuje na odporność na zmywanie pod wysokim ciśnieniem i w wysokiej temperaturze. Pojazdy są rutynowo poddawane czyszczeniu parowemu i natryskiwaniu dróg pod wysokim ciśnieniem. W złączach IP69K zastosowano solidne obudowy i wytrzymałe uszczelki, aby wytrzymać te agresywne siły.
Złącza zaprojektowane wyłącznie do wewnętrznych systemów kabiny wymagają minimalnej ochrony. Za deską rozdzielczą często wystarcza stopień ochrony IP20 lub IP54. Jednak trudne warunki zewnętrzne wymagają prawdziwie wodoodpornych rozwiązań. Zestawy akumulatorów podwozia, czujniki prędkości kół i układy paliwowe wymagają ścisłej zgodności z normami IP67/IP69K.
| Strefa pojazdu | Typowe narażenie środowiska | Zalecany stopień ochrony IP |
| Wnętrze kabiny (deska rozdzielcza) | Pył, niewielka kondensacja, klimatyzacja | IP20 - IP54 |
| Komora silnika (górna) | Rozpryski wody, ciepła, płynów samochodowych | IP66 - IP67 |
| Nadkola i zawieszenie | Ciężki rozprysk drogowy, błoto, sól, wysokie wibracje | IP67 - IP69K |
| Podwozie (zestaw akumulatorów EV) | Zanurzenie (przeprawa), spłukiwanie pod wysokim ciśnieniem | IP68 i IP69K |
Odporność na szok termiczny i wibracje
Wodoodporne złącze musi zachować swoją szczelność podczas ekstremalnych temperatur. Środowiska samochodowe doświadczają szybkich zmian temperatury. Pojazd zaparkowany w ujemnych temperaturach może nagle wygenerować intensywne ciepło z silnika lub akumulatora wysokiego napięcia. Powoduje to, że materiały rozszerzają się i kurczą w różnym tempie.
Jeśli plastikowa obudowa rozszerza się szybciej niż uszczelka silikonowa, kompresja zostaje utracona. Woda może wówczas ominąć uszczelkę. Inżynierowie muszą wybrać materiały o zgodnych współczynnikach rozszerzalności cieplnej. Uszczelnienie musi pozostać giętkie w temperaturze -40°C i być odporne na degradację w temperaturze +125°C lub wyższej.
Ramy testowe zgodne ze standardami branżowymi określają wydajność w trudnych warunkach. USCAR-2 i LV214 to powszechne standardy motoryzacyjne. Poddają złącza rygorystycznym profilom wibracyjnym, jednocześnie monitorując rezystancję styków. Złącza poddawane są testom szoku termicznego, szybko przechodząc między ekstremalnymi temperaturami. Muszą przejść próby ciśnieniowe natychmiast po narażeniu na czynniki środowiskowe, aby sprawdzić integralność uszczelnienia.
Obsługa prądu i ekranowanie
Wodoodporność i właściwości elektryczne idą bezpośrednio w zastosowaniach pojazdów elektrycznych. Systemy wysokiego napięcia przenoszą ogromne prądy. Prąd ten wytwarza znaczne ciepło. Uszczelnione złącza zatrzymują to ciepło wewnątrz obudowy. Inżynierowie muszą zaprojektować złącza, które skutecznie odprowadzają ciepło, zachowując jednocześnie wodoszczelną barierę.
Zakłócenia elektromagnetyczne (EMI) i zakłócenia częstotliwości radiowych (RFI) stanowią kolejne wyzwanie. Przełączanie wysokiego napięcia w falownikach pojazdów elektrycznych powoduje powstawanie intensywnego szumu elektromagnetycznego. Hałas ten zakłóca sygnały czujników niskiego napięcia. Złącza muszą posiadać solidne ekranowanie EMI/RFI.
Złącza ekranowane wykorzystują metalowe obudowy lub powłoki przewodzące wewnątrz plastikowej powłoki. Ekran musi być solidnie połączony z oplotem kabla. Połączenie to musi również pozostać wodoodporne. Zaprojektowanie uszczelnienia, które mieści zarówno gruby drut, jak i pleciony ekran, wymaga precyzyjnej inżynierii. Uszczelka musi ściskać się wokół ekranu, nie uszkadzając delikatnych żył drutu.
Kluczowe czynniki przy wyborze wodoodpornych złączy
Inżynierowie na etapie projektowania muszą dokonać wielu kompromisów koncepcyjnych. Równowaga ograniczeń fizycznych, użyteczności i niezawodności wymaga dokładnej analizy. Każdy wybór projektu wpływa na proces produkcji pojazdu i jego długoterminowe działanie w terenie.
Użyteczność a trwałe uszczelnienie
Inżynierowie muszą wybierać pomiędzy nadającymi się do serwisowania złączami a trwale uszczelnionymi jednostkami. Złącza nadające się do serwisowania wykorzystują wyjmowane styki i wymienne uszczelki. Technicy mogą zdemontować złącze, wymienić uszkodzony przewód i ponownie go zamontować. Obniża to koszty napraw posprzedażnych. Pozwala na ukierunkowaną konserwację bez wymiany całej uprzęży.
Trwale zalane lub formowane złącza zapewniają doskonałą trwałość uszczelnienia. Proces kapsułkowania eliminuje wszelkie puste przestrzenie powietrzne. Wilgoć nie może przedostać się przez nadformowane złącze. Jednak tych złączy nie da się naprawić. W przypadku pęknięcia pojedynczego przewodu konieczna jest wymiana całej sekcji wiązki przewodów. Inżynierowie określają złącza formowane do zastosowań w ekstremalnych warunkach, w których awaria jest niedopuszczalna, takich jak czujniki prędkości kół lub blokady akumulatorów pojazdów elektrycznych.
Ograniczenia przestrzenne a wytrzymałość uszczelnienia
Nowoczesne wiązki przewodów stoją przed intensywnymi wyzwaniami związanymi z miniaturyzacją. Pojazdy mieszczą więcej elektroniki w mniejszych przestrzeniach. Inżynierowie wymagają kompaktowych, niskoprofilowych złączy, aby zaoszczędzić na wadze i przestrzeni. Jednakże miniaturyzacja jest bezpośrednio sprzeczna z fizyką uszczelniania.
Skuteczne uszczelnienia wymagają odpowiedniej powierzchni do ściskania. Złącza wysokiego napięcia wymagają również określonych odległości upływu i prześwitu. Creepage to najkrótsza droga wzdłuż powierzchni izolatora pomiędzy dwiema częściami przewodzącymi. Prześwit to najkrótsza odległość w powietrzu. Obkurczenie złącza zmniejsza te odległości. Zwiększa to ryzyko wystąpienia łuku elektrycznego pod wysokim napięciem.
Zrównoważenie tych czynników wymaga zaawansowanych projektów mieszkaniowych. Producenci stosują materiały o wysokiej dielektrycznej, aby zmniejszyć wymagane odległości. Projektują skomplikowane geometrie uszczelek, które zapewniają maksymalną kompresję na minimalnej przestrzeni. Inżynierowie muszą ocenić, czy mniejsze złącze nie narusza wymaganego stopnia ochrony IP lub marginesów bezpieczeństwa elektrycznego.
Typowe zagrożenia związane z instalacją wodoodpornego złącza i sposoby ich uniknięcia
Nawet najlepsze złącze zawiedzie, jeśli zostanie nieprawidłowo zaimplementowane. Błędy montażowe i degradacja materiału stwarzają poważne ryzyko. Wczesna identyfikacja tych punktów awarii umożliwia zespołom wdrożenie skutecznych strategii łagodzenia skutków.
Błędy montażowe i zaciśnięcie uszczelki
Ręczny i zautomatyzowany montaż wiązki przewodów stwarza ryzyko uszkodzenia uszczelki. Operatorzy mogą przetoczyć, ścisnąć lub rozerwać uszczelkę silikonową podczas wprowadzania drutu. Brakująca uszczelka druciana pozostawia otwartą drogę dla wody. Te mikroskopijne defekty są często niewidoczne gołym okiem.
Łagodzenie wymaga rygorystycznych projektów zabezpieczających przed błędami. Złącza powinny być wyposażone w wizualne wskaźniki blokady. Mechanizmy zapewniające położenie złącza zapewniają, że połówki złącza są w pełni dopasowane i zablokowane. Blokady zapewniające położenie terminala zapewniają pełne osadzenie sworzni, zapobiegając ich cofnięciu i zerwaniu uszczelki. Zautomatyzowane linie montażowe powinny wykorzystywać systemy wizyjne do sprawdzania obecności i orientacji uszczelek przed ostatecznym montażem.
Degradacja materiału w czasie
Środowisko samochodowe z biegiem czasu powoduje degradację materiałów. Ekspozycja na promieniowanie UV, ozon i żrące płyny powodują kruchość uszczelek. Rozpad kleju następuje w wyniku ciągłych cykli termicznych. Złącze, które pierwszego dnia przejdzie testy IP67, może zawieść po trzech latach użytkowania.
Ograniczenie tego ryzyka wymaga szeroko zakrojonej walidacji. Inżynierowie muszą wymagać od producentów danych z przyspieszonych testów trwałości. Test ten symuluje lata narażenia środowiskowego w skróconych ramach czasowych. Sprawdza długoterminową stabilność materiału. Wybór materiałów o znanej odporności na określone płyny samochodowe zapobiega przedwczesnej degradacji.
Protokoły testowania i walidacji
W przypadku uprzęży wodoodpornych poleganie wyłącznie na kontroli wzrokowej jest nieodpowiednie. Nie widać mikroskopijnej szczeliny w plombie drucianej. Wdrożenie rygorystycznych protokołów testowych jest obowiązkowe, aby zapewnić niezawodność w terenie.
Testowanie szczelności na końcu linii jest niezbędne w przypadku zmontowanych wiązek przewodów. Testowanie spadku ciśnienia jest standardem branżowym. Zmontowane złącze poddaje się działaniu powietrza pod ciśnieniem do określonego ciśnienia testowego, zwykle od 5 do 15 psi. Czujniki monitorują ciśnienie przez ustawiony czas, zwykle kilka sekund. Spadek ciśnienia wskazuje na drogę wycieku. Ten nieniszczący test sprawdza integralność uszczelki przed zamontowaniem wiązki przewodów w pojeździe. Gwarantuje, że każde złącze spełnia określony stopień ochrony IP bezpośrednio z linii montażowej. Zaawansowane zakłady produkcyjne stosują również testy zaniku próżni w określonych zastosowaniach, pobierają podciśnienie na złączu i monitorują wzrost ciśnienia. Te zautomatyzowane testy eliminują błąd ludzki z procesu kontroli jakości.
Określenie prawdziwie wodoodpornego złącza jest podstawowym wymogiem bezpieczeństwa i niezawodności nowoczesnych systemów motoryzacyjnych i elektrycznych. Architektury wysokiego napięcia i zaawansowane sieci czujników nie tolerują wnikania wilgoci. Właściwe uszczelnienie zapobiega korozji galwanicznej, utrzymuje integralność sygnału i chroni przed katastrofalnymi zwarciami.
Decydenci muszą ściśle dostosować wybór złączy do surowości środowiskowej strefy pojazdu. Należy ocenić wymagany stopień ochrony IP, odporność na szok termiczny i określone wymagania dotyczące napięcia. Równowaga między użytecznością a trwałym uszczelnieniem zapewnia, że wiązka spełnia wymagania zarówno produkcyjne, jak i konserwacyjne w terenie.
Podejmij następujące możliwe kroki, aby poprawić niezawodność elektryczną pojazdu:
Audytuj aktualne projekty wiązek przewodów, aby zidentyfikować zagrożenia środowiskowe w strefach pojazdów wysokiego ryzyka.
Poproś producentów złączy o szczegółowe arkusze danych technicznych i raporty z walidacji przyspieszonych testów trwałości.
Skonsultuj się z inżynierem ds. zastosowań, aby opracować niestandardowe rozwiązania w zakresie uszczelnień lub zalewania dla obszarów o silnych wibracjach i zanurzeniu.
Wdrożenie zautomatyzowanych testów zaniku ciśnienia na końcu linii dla wszystkich uszczelnionych wiązek przewodów, aby zagwarantować integralność zespołu.
W przypadku projektów motoryzacyjnych, przemysłowych i związanych z magazynowaniem energii, które wymagają niezawodnych połączeń elektrycznych w wymagających środowiskach, Shenzhen Haiyuncheng Electronics zapewnia rozwiązania w zakresie złączy wspierane przez zintegrowane możliwości badawczo-rozwojowe, produkcyjne i kontroli jakości. Dzięki portfolio produktów HRB firma oferuje szeroką gamę rozwiązań w zakresie złączy, w tym opcje wodoszczelnych złączy przeznaczonych do elektroniki samochodowej i innych wymagających zastosowań elektrycznych.
Często zadawane pytania
P: Czy smar dielektryczny wystarczy, aby uszczelnić połączenie elektryczne?
Odp.: Nie. Smar dielektryczny jest dodatkowym środkiem zapobiegawczym. Minimalizuje zużycie frettingowe, zapobiega ekspozycji na tlen i łagodzi korozję środowiskową. Nie wytrzymuje jednak ciśnienia hydrostatycznego. Nie może zastąpić mechanicznej wodoodpornej uszczelki złącza w trudnych warunkach samochodowych, gdzie występuje zanurzenie lub natryskiwanie pod wysokim ciśnieniem.
P: Jaka jest różnica między złączami odpornymi na warunki atmosferyczne i wodoodpornymi?
Odp.: Złącza odporne na warunki atmosferyczne są odporne na lekki deszcz i zachlapania. Często stosuje się je w wewnętrznych lub częściowo chronionych układach pojazdu. Wodoodporne złącza zapewniają specyficzny stopień ochrony IP przed ciągłym zanurzeniem (IP67/IP68) lub sprayem pod wysokim ciśnieniem (IP69K). Są niezastąpione w zewnętrznych, trudnych warunkach.
P: Jaki stopień ochrony IP jest wymagany dla złączy podwozia pojazdów elektrycznych?
Odp.: Złącza podwozia pojazdów elektrycznych wymagają stopnia ochrony IP67 lub IP68 w celu zapewnienia ochrony przed zanurzeniem podczas przeprawy przez wodę i głębokiego brodzenia. Wymagają także stopnia ochrony IP69K, aby były odporne na działanie sprayu drogowego pod wysokim ciśnieniem, czyszczenie parą i agresywne uderzenia fizyczne zanieczyszczeń drogowych.
P: W jaki sposób kleje wpływają na żywotność złącza EV?
Odp.: Kleje i masy zalewowe stanowią dodatkową barierę dla wilgoci w miejscach, w których mogą zawieść uszczelnienia mechaniczne. Tłumią wibracje o wysokiej częstotliwości i zapewniają mechaniczne odciążenie delikatnych przewodów. Zapobiega to pękaniu drutu i wnikaniu wody kapilarnej, znacznie wydłużając żywotność złącza.
P: Czy wodoodporne złącze może zapobiec korozji galwanicznej?
O: Tak. Korozja galwaniczna wymaga obecności różnych metali i elektrolitu, takiego jak woda. Całkowicie blokując dostęp wilgoci, tlenu i elektrolitów do powierzchni stykowej, uszczelnione złącza skutecznie zatrzymują reakcję elektrochemiczną i zapobiegają korozji galwanicznej.
P: Jakie są standardowe protokoły testowania wodoodpornych złączy samochodowych?
Odp.: Kluczowe standardy obejmują USCAR-2 i LV214. Protokoły te testują złącza pod kątem silnych profili wibracji, cyklicznych wstrząsów termicznych i odporności na płyny. Złącza przechodzą również specjalne testy IP, takie jak spadek ciśnienia, w celu sprawdzenia integralności uszczelnienia po narażeniu na warunki środowiskowe.
P: Czy wodoodporne złącza wymagają specjalnych narzędzi montażowych?
O: Tak. Montaż wiązek wodoodpornych wymaga precyzyjnych narzędzi do zaciskania, aby zapewnić prawidłowe uchwycenie uszczelki przewodu bez przebijania izolacji. Niezbędny jest również specjalistyczny sprzęt do zakładania uszczelek, aby zapobiec rolowaniu, ściskaniu lub uszkodzeniu delikatnych uszczelek silikonowych podczas produkcji.
