Jak wybrać wodoodporne złącze do zastosowań zewnętrznych i przemysłowych

Awaria złącza w trudnych warunkach szybko przerywa działanie. Uszkodzone uszczelnienie prowadzi do uszkodzenia sprzętu, zagrożeń bezpieczeństwa i przestojów w działaniu. Określenie wodoodpornego złącza wykracza daleko poza sprawdzenie pola pod kątem wodoodporności. Inżynierowie i zespoły zakupowe muszą dostosować parametry ochrony do rzeczywistych warunków mechanicznych, elektrycznych i środowiskowych w terenie. Wybór niewłaściwego komponentu powoduje wnikanie wilgoci, korozję galwaniczną lub degradację termiczną.

Potrzebujesz solidnych ram do oceny stopni ochrony IP, badań materiałowych, specyfikacji elektrycznych i konfiguracji montażowych. Takie podejście pomaga wybrać dokładny komponent do zastosowań przemysłowych, morskich, związanych z energią odnawialną lub do użytku na zewnątrz. Rozumiejąc związek narażenia środowiskowego i wydajności elektrycznej, możesz konstruować solidne systemy, które przetrwają bezlitosne warunki.

• Stopień ochrony IP wymaga kontekstu: IP67 chroni przed chwilowym zanurzeniem (do 1 metra na 30 minut), podczas gdy IP68 dotyczy ciągłego zanurzenia, ale wymaga sprawdzenia określonych przez producenta limitów głębokości i czasu trwania.

• Obniżenie parametrów termicznych i elektrycznych: Zamknięte, wodoodporne środowiska zatrzymują ciepło. Wymagania elektryczne (prąd/napięcie) należy ocenić w kontekście temperatur roboczych, aby zapobiec degradacji termicznej.

• Nauka o materiałach decyduje o trwałości: wybór pomiędzy nylonem, poliwęglanem lub stopami metali ma bezpośredni wpływ na odporność złącza na promieniowanie UV, ekspozycję chemiczną, mgłę solną i uderzenia fizyczne.

• Integralność instalacji ma kluczowe znaczenie: wodoodporne złącze jest tak niezawodne, jak jego instalacja. Niedopasowanie dławików kablowych i niewłaściwy moment dokręcenia są głównymi przyczynami uszkodzeń wnikania w terenie.

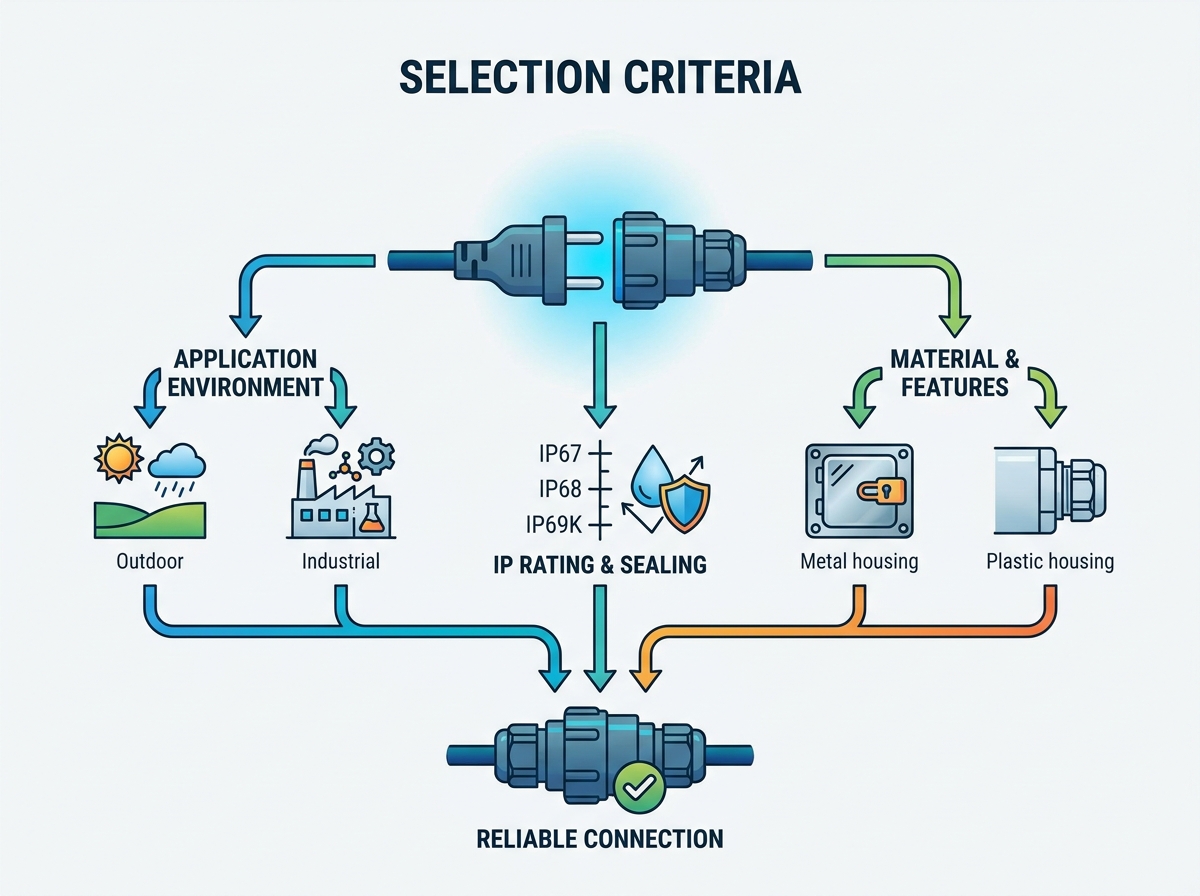

Jak wybrać odpowiednie wodoodporne złącze

Podstawowe wartości narażenia środowiska

Mapowanie dokładnych warunków środowiskowych jest pierwszym krokiem w wyborze komponentów. Należy ocenić poziom wilgoci otoczenia, kąt bezpośredniego deszczu, ryzyko zanurzenia i wymagania dotyczące mycia pod wysokim ciśnieniem. Element zaprojektowany tak, aby przetrwać okazjonalne zachlapania, szybko ulega uszkodzeniu, jeśli zostanie poddany ciągłym cyklom wysokiej wilgotności. Wahania temperatury powodują rozszerzanie się i kurczenie powietrza wewnątrz obudów. Tworzy to efekt próżni, który aktywnie wyciąga wilgoć przez słabe uszczelnienia. W zastosowaniach terenowych, takich jak morskie farmy wiatrowe lub zakłady przetwórstwa rolnego, efekt próżni jest głównym czynnikiem powodującym wnikanie wody.

Wtórne zagrożenia środowiskowe często dyktują ostateczny wybór materiału. Środowiska morskie narażają sprzęt na działanie agresywnej słonej wody, co wymaga specjalistycznej odporności na mgłę solną, aby zapobiec korozji galwanicznej. Obiekty przemysłowe wprowadzają płyny obróbkowe, oleje hydrauliczne lub gazy korozyjne, które niszczą standardowe uszczelki gumowe. Warunki rolnicze łączą wysoki poziom pyłu z narażeniem na amoniak. Należy powiązać te wtórne zagrożenia ze zgodnością chemiczną obudowy i uszczelek. Uszczelnienie doskonale blokujące wodę może rozpuścić się pod wpływem smarów przemysłowych.

Czynniki naprężeń mechanicznych i termicznych

Ciągłe wibracje, wstrząsy fizyczne i cykliczne zmiany temperatur poważnie wpływają z biegiem czasu na integralność uszczelek i mechanizmów blokujących. Ciężkie maszyny, koparki i prasy tłoczące poddają okablowanie stałej energii kinetycznej. Wibracje te powodują poluzowanie połączeń gwintowych lub degradację zamków bagnetowych, jeśli brakuje im mechanizmów antywibracyjnych. Gdy zamek choćby nieznacznie się poluzuje, ściskanie wewnętrznego pierścienia uszczelniającego spada. To natychmiast pogarsza wodoodporność, umożliwiając przedostanie się wilgoci do komory kontaktowej.

Zewnętrzne złącza przewodów stają przed dodatkowym wyzwaniem związanym z długotrwałą ekspozycją na promieniowanie UV i trudnymi warunkami pogodowymi. Promieniowanie ultrafioletowe rozkłada standardowe tworzywa sztuczne, powodując ich kruchość i pękanie pod minimalnym obciążeniem fizycznym. Ekstremalne zimno usztywnia gumowe uszczelki, zmniejszając ich zdolność do utrzymania szczelnego uszczelnienia pod ciśnieniem. Należy ocenić zakres temperatur roboczych zarówno sztywnej obudowy, jak i elastycznych elementów uszczelniających, aby zapewnić długoterminową stabilność mechaniczną we wszystkich porach roku.

Certyfikaty branżowe i zgodność z przepisami

Wybór komponentów spełniających określone standardy branżowe nie podlega negocjacjom w przypadku infrastruktury krytycznej. Certyfikaty UL potwierdzają bezpieczeństwo przed ogniem i porażeniem elektrycznym, zapewniając, że materiały nie będą działać jako przyspieszacz podczas zwarcia. Zgodność z dyrektywą RoHS zapewnia, że ​​materiały są wolne od substancji niebezpiecznych, co jest obowiązkowe w przypadku dystrybucji globalnej. W przypadku zastosowań morskich normy NMEA narzucają szczegółowe kryteria wydajności sieci nawigacyjnych i komunikacyjnych narażonych na działanie czynników atmosferycznych.

Certyfikowane komponenty usprawniają ostateczny proces zatwierdzania większych zespołów przemysłowych i motoryzacyjnych. Budując system przy użyciu wstępnie certyfikowanych części, zmniejszasz obciążenie testowaniem produktu końcowego. Skraca to czas wprowadzenia produktu na rynek i minimalizuje ryzyko niezaliczenia audytów zgodności. Zgodność z przepisami działa jak niezawodny filtr w początkowej fazie zaopatrzenia, natychmiast eliminując komponenty niespełniające norm, które nie mogą przetrwać rygorystycznych testów przeprowadzanych przez strony trzecie.

Analiza kosztów awarii

Ocena prawdziwego wpływu wyboru komponentów wymaga spojrzenia poza początkowe zamówienie. Potrzebujesz struktury umożliwiającej porównanie początkowego kosztu wysokiej jakości komponentów przemysłowych z potencjalnymi skutkami awarii systemu. Tania obudowa z tworzywa sztucznego może zaoszczędzić kilka dolarów na linii montażowej, ale powoduje ogromne wydatki w terenie, gdy pęka pod ciśnieniem.

Oblicz wpływ finansowy przestoju systemu, awaryjnej wysyłki konserwacyjnej i całkowitej wymiany sprzętu. W odległych instalacjach fotowoltaicznych lub na platformach morskich koszty pracy związanej z wysłaniem technika w celu wymiany pojedynczego uszkodzonego elementu często znacznie przekraczają cenę części. Inwestycja w solidne, wysoko oceniane wodoodporne złącze służy jako polisa ubezpieczeniowa na wypadek katastrofalnych przestojów w pracy i niebezpiecznych zwarć elektrycznych.

IP67 vs. IP68 vs. IP69K: Objaśnienie parametrów wodoodporności złącza

Przeoczona pierwsza cyfra: wnikanie kurzu i ciał stałych

System oceny IP (Ingress Protection) składa się z dwóch liczb, jednak często pomijana jest pierwsza cyfra. „6” w IP67 i IP68 oznacza pełną, pyłoszczelną ochronę przed drobnymi cząsteczkami. Ocena ta jest tak samo istotna, jak wodoodporność w wielu środowiskach. Zakłady produkcyjne wytwarzają pył metaliczny, tereny rolnicze wytwarzają cząstki organiczne, a zewnętrzne panele fotowoltaiczne są narażone na ciągły piasek nawiewany przez wiatr.

Jeśli pył przedostanie się do obudowy, pokryje styki elektryczne. Zwiększa to rezystancję styków, generuje nadmiar ciepła i ostatecznie powoduje awarię elektryczną. W zastosowaniach wysokiego napięcia przewodzący pył tworzy niezamierzone ścieżki prowadzące do zwarć lub wyładowań łukowych. Pyłoszczelna uszczelka zapewnia stałą wydajność elektryczną niezależnie od jakości otaczającego powietrza, utrzymując wewnętrzne styki w czystości i przewodzące.

IP67: Tymczasowa rzeczywistość zanurzenia

IP67 to jeden z najpowszechniejszych stopni ochrony, ale jego ograniczenia są często źle rozumiane w terenie. Norma określa rygorystyczne parametry: ochronę przed wnikaniem wody podczas chwilowego zanurzenia na głębokość 1 metra na czas do 30 minut. Jest to badanie statyczne przeprowadzane w kontrolowanych warunkach laboratoryjnych. Nie uwzględnia dynamicznego ciśnienia wody, przepływających prądów ani długotrwałego narażenia na wilgoć.

Ta ocena jest całkowicie wystarczająca do oświetlenia zewnętrznego, zastosowań motoryzacyjnych lub środowisk narażonych na ulewne deszcze i tymczasowe kałuże. Chroni sprzęt podczas gwałtownych powodzi lub przypadkowych upadków do płytkiej wody. Jednakże stopień ochrony IP67 jest całkowicie nieodpowiedni w przypadku stałych instalacji podwodnych, oświetlenia basenów lub kadłubów morskich. Wdrożenie komponentu IP67 w scenariuszu ciągłego zanurzenia gwarantuje ostateczną awarię, gdy woda powoli przedostaje się przez uszczelki.

IP68: Ciągłe zanurzenie i specyfikacje producenta

Powszechnie błędne przekonanie branżowe zakłada, że ​​IP68 reprezentuje uniwersalny standard ekstremalnej głębokości. W rzeczywistości „8” oznacza po prostu, że komponent jest przystosowany do ciągłego zanurzenia w warunkach ostrzejszych niż IP67. Dokładną głębokość i czas trwania określa producent. Jeden komponent o stopniu ochrony IP68 może wytrzymać 2 metry przez 24 godziny, a inny – 50 metrów na stałe.

Musisz zażądać od producentów konkretnych danych testowych dotyczących dokładnych limitów głębokości i czasu trwania dla roszczeń IP68. Nigdy nie należy wdrażać tych komponentów w zastosowaniach morskich, głębokowodnych lub w krytycznych zastosowaniach związanych z zarządzaniem płynami bez sprawdzenia podstawowych parametrów testowych. Zawsze sprawdzaj, czy dane znamionowe mają zastosowanie tylko wtedy, gdy komponent jest w pełni połączony, czy też poszczególne połówki utrzymują dane znamionowe po odłączeniu. Wiele złączy IP68 traci całą ochronę w momencie rozłączenia.

IP69K: Spłukiwanie pod wysokim ciśnieniem i w wysokiej temperaturze

IP69K został opracowany do specjalistycznych zastosowań przemysłowych, które wymagają agresywnych warunków sanitarnych. Ta ocena wskazuje odporność na strumienie wody pod wysokim ciśnieniem (80-100 barów) w wysokich temperaturach (80°C). Testowanie polega na natryskiwaniu elementu pod różnymi kątami i z bardzo bliskiej odległości na obrotowym stole. Ta ocena nie dotyczy głębokości; chodzi o przetrwanie gwałtownej, zlokalizowanej siły mechanicznej i szoku termicznego.

Zakłady przetwórstwa żywności i napojów, produkcja farmaceutyczna i ciężkie maszyny medyczne w dużym stopniu opierają się na komponentach IP69K. W środowiskach tych do utrzymania higieny stosowane są żrące środki chemiczne i para. Standardowe uszczelki IP67 lub IP68 są rozrywane za pomocą myjki ciśnieniowej. Obudowy IP69K charakteryzują się wyspecjalizowaną geometrią i wytrzymałymi uszczelnieniami, które odbijają wodę poruszającą się z dużą prędkością i są odporne na degradację chemiczną.

Rodzaje złączy wodoodpornych i ich zastosowania

Okrągłe wodoodporne złącza (zasilanie i dane)

Standardowe formaty okrągłe, takie jak serie M8 i M12, dominują w automatyce przemysłowej, sieciach czujników i robotyce. Ich cylindryczna konstrukcja w naturalny sposób rozkłada naprężenia mechaniczne i zapewnia wysoce efektywną powierzchnię do ściskania O-ringów. Gwintowany mechanizm łączący zapewnia bezpieczne, odporne na wibracje połączenie, które utrzymuje stały nacisk na wodoodporną uszczelkę, nawet po zamontowaniu na wibrującej maszynie.

Okrągły format wykracza daleko poza proste dostarczanie mocy. Możesz teraz wybrać wodoodporne warianty RJ45, USB i światłowody umieszczone w wytrzymałych okrągłych obudowach. Umożliwia to niezawodną, ​​szybką transmisję danych w trudnych warunkach produkcyjnych. Powszechne przyjęcie standardowych obudów zapewnia interoperacyjność wielu dostawców. Inżynierowie pozyskują kompatybilne komponenty od różnych globalnych dostawców bez konieczności przeprojektowywania architektury systemu.

Wodoodporne złącza do montażu panelowego

Rozwiązania do montażu panelowego kierują zasilanie lub dane przez obudowy sprzętu, systemy akumulatorów i panele sterowania. Służą jako krytyczny pomost pomiędzy trudnym środowiskiem zewnętrznym a chronioną elektroniką wewnętrzną. Konstrukcja zazwyczaj obejmuje gwintowany korpus, który przechodzi przez wycięcie w ścianie obudowy i jest zabezpieczony od wewnątrz nakrętką zabezpieczającą.

Ogólny stopień ochrony IP obudowy zależy całkowicie od integralności uszczelki panelu. Należy ocenić grubość ścianki obudowy, aby upewnić się, że nakrętka zabezpieczająca odpowiednio dociska uszczelkę. Nierówne powierzchnie paneli, zadziory wokół wycięcia lub nieprawidłowy moment dokręcenia nakrętki montażowej powodują powstawanie mikroskopijnych szczelin. Szczeliny te prowadzą do nieuniknionego wnikania wody, niszcząc wrażliwą elektronikę umieszczoną wewnątrz.

Złącza liniowe i splatane

Rozwiązania typu inline i splice zarządzają połączeniami typu kabel-kabel w systemach rozproszonych. Są one intensywnie wykorzystywane w architektonicznym oświetleniu zewnętrznym, rozległych układach energii słonecznej i modułowych systemach magazynowania energii akumulatorowej. Komponenty te umożliwiają instalatorom bezpieczne łączenie wielu segmentów kabli przy jednoczesnym zachowaniu ciągłej wodoodpornej bariery w całej sieci.

Inżynierowie oceniają kompromisy między opcjami do montażu na miejscu a kablami formowanymi fabrycznie. Jednostki do montażu w terenie umożliwiają technikom przycinanie kabli do niestandardowych długości na miejscu, zapewniając maksymalną elastyczność podczas instalacji. Prawidłowy montaż uszczelek polega jednak na umiejętnościach technika. Kable formowane fabrycznie zapewniają integralność uszczelnienia bezpośrednio od producenta, eliminując błędy ludzkie, wymagają jednak dokładnych obliczeń długości na etapie projektowania.

Wytrzymałe złącza prostokątne

Zastosowania wymagające dużej liczby pinów lub konfiguracji modułowych opierają się na wytrzymałych konstrukcjach prostokątnych. Są one powszechne w trudnych warunkach produkcyjnych, systemach kolejowych i środowiskach ciężkich maszyn. Prostokątny kształt pozwala na modułowe wkładki. Łączysz moc wysokoprądową, sygnał niskiego napięcia i przewody pneumatyczne w jednej, solidnej obudowie.

Obudowy te są zazwyczaj odlewane ze stopów aluminium i wyposażone są w wytrzymałe dźwignie blokujące zamiast pierścieni gwintowanych. Dźwignie blokujące zapewniają ogromną przewagę mechaniczną, ściskając grube uszczelki obwodowe, aby uzyskać stopień ochrony IP65, IP67 lub IP68. Wytrzymują ekstremalne obciążenia fizyczne, latające odłamki i przypadkowe uderzenia w halę produkcyjną, nie naruszając przy tym wewnętrznych połączeń.

Kluczowe specyfikacje elektryczne i materiałowe złączy wodoodpornych

Dopasowany prąd znamionowy i napięcie

Dokładne obliczenie zapotrzebowania na moc jest niezbędne dla bezpieczeństwa systemu. Należy oszacować maksymalny prąd ciągły i napięcie szczytowe, jakiego doświadczy obwód. Zastosowanie marginesu bezpieczeństwa jest konieczne, szczególnie w zastosowaniach o dużym poborze prądu, takich jak systemy akumulatorów i silniki przemysłowe. Używanie komponentu przy jego absolutnie maksymalnej wartości znamionowej skraca jego żywotność i zwiększa ryzyko awarii podczas nieoczekiwanych skoków napięcia.

Należy uwzględnić ryzyko ucieczki ciepła w szczelnie zamkniętych, wodoodpornych środowiskach. Ponieważ obudowy te są szczelne, poważnie ograniczają rozpraszanie ciepła. Gdy prąd przepływa przez styki, opór elektryczny wytwarza ciepło. Jeśli to ciepło nie może uciec, temperatura wewnętrzna wzrasta, co dodatkowo zwiększa opór. Aby dostosować maksymalny dopuszczalny prąd w oparciu o temperaturę otoczenia, należy zapoznać się z krzywymi obniżania wartości znamionowych termicznych producenta. Ignorowanie wartości znamionowych pod wpływem ciepła prowadzi do stopienia obudów i pożarów instalacji elektrycznej.

Materiały kontaktowe i poszycie

Elementy przewodzące wewnątrz obudowy decydują o niezawodności elektrycznej połączenia. Metale nieszlachetne, takie jak mosiądz lub stopy miedzi, stanowią podstawę konstrukcyjną, ale poszycie powierzchniowe decyduje o wydajności. Porównujesz złocenie, srebro i cynowanie w oparciu o konkretne wymagania aplikacji. Każdy materiał inaczej reaguje na zużycie mechaniczne, obciążenia elektryczne i narażenie na środowisko.

Pozłacanie zapewnia doskonałą odporność na korozję i doskonałą przewodność dla sygnałów niskiego poziomu. Jest idealny do transmisji danych i zastosowań wymagających dużej liczby cykli łączeniowych, ponieważ jest odporny na mikrocienie. Posrebrzanie zapewnia najwyższą przewodność elektryczną, co czyni go standardowym wyborem w zastosowaniach wymagających dużej mocy i prądu, chociaż jest podatne na matowienie. Cyna jest opłacalną opcją dla statycznych połączeń niskoprądowych z bardzo małą liczbą cykli łączeniowych, ale jest narażona na korozję cierną pod wpływem silnych wibracji.

Wybór materiału obudowy

Obudowa zewnętrzna działa jako główna obrona przed degradacją środowiska. Wybór materiału ma bezpośredni wpływ na przeżywalność komponentu. Nylon (poliamid) jest szeroko stosowany ze względu na doskonałą równowagę wytrzymałości mechanicznej, elastyczności i odporności na wiele przemysłowych chemikaliów. Jednakże standardowy nylon z czasem pochłania wilgoć i ulega degradacji pod wpływem intensywnej, długotrwałej ekspozycji na promieniowanie UV, chyba że jest specjalnie stabilizowany.

Poliwęglan zapewnia doskonałą odporność na uderzenia i stabilność wymiarową w szerokim zakresie temperatur. Jest wysoce przezroczysty, dzięki czemu nadaje się do elementów wymagających wizualnej kontroli połączeń wewnętrznych. W najbardziej ekstremalnych warunkach stopy metali, takie jak odlewany ciśnieniowo cynk lub aluminium obrobione maszynowo z powłokami antykorozyjnymi, zapewniają niezrównaną ochronę fizyczną. Obudowy metalowe zapewniają również ekranowanie elektromagnetyczne (EMI/RFI) i odporność na poważne wstrząsy mechaniczne w ciężkich warunkach przemysłowych.

Najlepsze praktyki dotyczące instalacji złącza wodoodpornego

Kompatybilność z dławikiem kablowym i uszczelką

Wodoodporny system jest tak wytrzymały, jak jego najsłabszy punkt, którym często jest dławik wejściowy kabla. Wewnętrzna uszczelka gumowa dławika musi idealnie pasować do zewnętrznej średnicy płaszcza kabla. Jeśli kabel jest zbyt cienki, dławik nie będzie w stanie ścisnąć się wystarczająco, aby utworzyć wodoszczelną barierę. Jeśli kabel jest zbyt gruby, uszczelka pęka lub odkształca się podczas montażu, tworząc natychmiastową drogę wycieku.

Instalatorzy biorą pod uwagę kształt i materiał osłony kabla. Płaskie kable lub mocno teksturowane kurtki wymagają specjalistycznych dławików. Standardowe okrągłe uszczelki pozostawiają mikroskopijne szczeliny na nieregularnej powierzchni kabla. Ponadto kabel musi być odpowiednio podparty i wyposażony w odpowiednie odciążenie. Jeśli ciężki kabel zwisa bezpośrednio z obudowy, naprężenie boczne ostatecznie wypacza wewnętrzne uszczelki i powoduje wyciek.

Właściwy moment dokręcenia

Błąd ludzki podczas instalacji jest główną przyczyną awarii w terenie. Dokręcanie ręczne złączy gwintowanych jest kwestią wysoce subiektywną i rzadko pozwala uzyskać dokładnie taką kompresję wymaganą dla stopnia ochrony IP67 lub IP68. Niedokręcenie powoduje, że O-ring jest luźny, co pozwala wodzie ominąć uszczelkę. Nadmierne dokręcenie miażdży i trwale odkształca pierścień O-ring, niszcząc jego zdolność do rozszerzania się i kurczenia pod wpływem zmian temperatury.

Standaryzacja procedur instalacyjnych jest obowiązkowa dla niezawodnego wdrożenia w terenie. Technicy przestrzegają ścisłych protokołów, aby zapewnić prawidłowe osadzenie każdego połączenia.

1. Przed montażem sprawdź wszystkie pierścienie uszczelniające i uszczelki pod kątem zanieczyszczeń, rozdarć lub wad produkcyjnych.

2. Sprawdź, czy średnica zewnętrzna kabla odpowiada określonemu zakresowi uszczelki dławika kablowego.

3. Zdejmij osłonę kabla na długość dokładnie określoną przez producenta, aby zapobiec wewnętrznemu zwijaniu się kabla.

4. Całkowicie osadzić styki w obudowie, aż mechanizm blokujący zaskoczy na swoim miejscu.

5. Użyj skalibrowanego klucza dynamometrycznego, aby przyłożyć dokładnie siłę dopasowania określoną przez producenta do wszystkich gwintowanych elementów.

6. Zastosuj zewnętrzny element odciążający kabel w odległości sześciu cali od złącza, aby zapobiec naprężeniom bocznym na uszczelce.

Wniosek

W przypadku projektów wymagających niezawodnego działania złączy w zastosowaniach przemysłowych, motoryzacyjnych i magazynowania energii współpraca z doświadczonym producentem złączy może również pomóc uprościć wybór produktów i niestandardowy rozwój. Shenzhen Haiyuncheng Electronics , założona w 2010 roku i działająca pod marką HRB, specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży złączy elektrycznych i oferuje ponad 2000 serii produktów do szerokiego zakresu zastosowań łączności.

1. Przed wybraniem materiałów przeprowadź audyt środowiska bazowego swojego obiektu, aby zidentyfikować wtórne zagrożenia, takie jak narażenie na promieniowanie UV, zmywanie chemiczne lub mgła solna.

2. Poproś producentów o szczegółowe dane testowe dla wszelkich roszczeń IP68, aby sprawdzić, czy dokładne limity głębokości i czasu trwania odpowiadają Twoim potrzebom wdrożeniowym.

3. Oblicz marginesy obniżenia parametrów termicznych w oparciu o zamknięte środowisko operacyjne, aby zapobiec awariom elektrycznym wywołanym ciepłem.

4. Wdrażaj rygorystyczne protokoły instalacji terenowej wymagające skalibrowanych narzędzi dynamometrycznych, aby zapewnić stałą i niezawodną integralność uszczelnienia we wszystkich połączeniach.

Często zadawane pytania

P: Jaka jest różnica między IP67 a IP68?

Odp.: IP67 chroni przed chwilowym zanurzeniem w wodzie na głębokość do 1 metra na 30 minut. IP68 chroni przed ciągłym zanurzeniem, ale dokładne limity głębokości i czasu trwania są określone przez producenta. Przed wdrożeniem należy zawsze sprawdzić określone parametry testowe IP68.

P: Czy wodoodporne złącze może być używane stale pod wodą?

Odp.: Tylko jeśli ma określony stopień ochrony IP68 i jest przeznaczony do stałego zanurzenia na wymaganej głębokości. Standardowe komponenty IP67 ostatecznie ulegną awarii pod wodą. Zawsze należy zapoznać się z kartą techniczną producenta dotyczącą limitów ciągłego zanurzenia.

P: Dlaczego wodoodporne złącza się przegrzewają?

Odp.: Szczelne, wodoodporne obudowy ograniczają naturalne odprowadzanie ciepła. Podczas przepływu prądu elektrycznego opór wytwarza ciepło. Jeśli to ciepło nie może uciec, temperatura wewnętrzna gwałtownie wzrasta. Należy zastosować obliczenia obniżenia wartości znamionowych pod wpływem ciepła, aby upewnić się, że bieżące obciążenie odpowiada warunkom temperatury otoczenia.

P: Jakie materiały są najlepsze do ekspozycji na promieniowanie UV na zewnątrz?

Odp.: Poliwęglan odporny na promienie UV, specjalistyczny nylon do zastosowań zewnętrznych i powlekane stopy metali to najlepszy wybór. Standardowe tworzywa sztuczne stają się kruche, pękają i tracą wodoodporność pod wpływem długotrwałego światła słonecznego i zmiennych warunków atmosferycznych.

P: W jaki sposób złącze do montażu panelowego utrzymuje swoją wodoodporność?

Odp.: Opiera się na uszczelce obwodowej ściśniętej pomiędzy korpusem złącza a ścianą obudowy. Nakrętkę mocującą należy dokręcić określonym momentem, aby zapewnić odpowiednie dociśnięcie bez deformacji uszczelki lub wypaczenia panelu.

P: Czy złącza do montażu na miejscu są tak samo niezawodne jak złącza formowane fabrycznie?

Odp.: Kable formowane fabrycznie zapewniają zazwyczaj doskonałą, gwarantowaną integralność uszczelnienia, ponieważ eliminują błędy ludzkie. Opcje do montażu w terenie są wysoce niezawodne, jeśli są prawidłowo zmontowane, ale zależą całkowicie od technika, który zastosuje odpowiednią średnicę kabla i moment dokręcenia.
