P: Jakie są podstawowe parametry w pełni izolowanego żeńskiego terminala rozłącznego 4,8 mm (AWG 16-14)?
Odp.: Typ terminala szybkiego rozłączania: Typ gniazda/flagi
Rozmiar drutu: AWG16-14 (1,31-2,08 mm²)
Szerokość zakładki kojarzącej: 4,8 (0,187 cala)
Grubość zakładki łączącej: 0,5 mm / 0,8 mm
Kompatybilny zakres średnic izolacji: 4,06 mm/6,60 mm
P: Jakie jest MOQ dla izolowanego terminala 4,8 mm 0,187 cala?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 4,8 mm 0,187 cala?
Odp.: L/T: 3-4 tygodnie.
P: Czy to gniazdo AWG16-14 można stosować w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to gniazdo AWG16-14 charakteryzuje się bezpiecznym utrzymywaniem styków, które wytrzymuje typowe poziomy wibracji samochodowych. Nadaje się do obwodów średnioprądowych, jeśli jest zainstalowany zgodnie ze specyfikacją.
P: Jaka jest różnica między złączami 4,8 mm i 6,3 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,8 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,3 mm
złącza obsługują wyższe prądy.
P: Jak wybrać właściwy rozmiar AWG?
Odp.: Wybierz złącze na podstawie średnicy przewodu. Ten produkt jest przeznaczony do przewodów AWG16-14(1,31-2,08 mm²), zapewniając odpowiednie dopasowanie do zaciskania.
P: Czy te złącza są izolowane?
Odp.: Tak, mają w pełni izolowaną tuleję, która zapobiega zwarciom i poprawia bezpieczeństwo.
P: Jaki rozmiar przewodu obsługuje AWG16-14?
Odp.: Zaciski AWG16-14 są przeznaczone do przewodów o przekroju poprzecznym odpowiednim do zastosowań elektrycznych o średnim i wysokim natężeniu.
P: Co to jest żeński terminal rozłączający 4,8 mm?
Żeński terminal rozłączający 4,8 mm to rodzaj złącza elektrycznego zaprojektowanego tak, aby pasował do męskiej końcówki 4,8 mm, umożliwiając szybkie i bezpieczne
połączenia przewodowe.
P: Jaka jest różnica między prostymi terminalami żeńskimi a flagowymi terminalami żeńskimi? Jak wybrać odpowiedni typ?
Odp.: Proste zaciski żeńskie mają prostą konstrukcję wbudowaną, umożliwiającą prostą instalację okablowania, odpowiednią do wąskich przestrzeni i prowadzenia wiązek przewodów w linii.
Terminale typu flagowego mają konstrukcję flagową pod kątem prostym, co umożliwia okablowanie boczne i łatwe lutowanie lub zaciskanie. Idealnie nadają się do zatłoczonych obszarów z okablowaniem i pionowego montażu płytek PCB.
Wybierz typ prosty dla okablowania liniowego; wybierz typ flagi dla prowadzenia pod kątem prostym, ograniczonej przestrzeni montażowej i podłączenia od strony PCB.
P: Jaka jest różnica między AWG16-14 i AWG22-18? Jak wybrać odpowiedni rozmiar drutu?
Odp.: Przewody AWG16-14 mają większy przekrój i wytrzymują wyższe obciążenia prądowe, idealnie nadają się do głównych obwodów zasilania i średnioprądowych. Natomiast przewody AWG22-18 są cieńsze, przeznaczone do okablowania niskoprądowego i pomocniczego.
Wybierz AWG16-14 do komponentów o dużej mocy i zastosowań o dużym obciążeniu, natomiast AWG22-18 jest zalecany do linii sygnałowych i pomocniczych systemów elektrycznych.
P: Jakie są różnice pomiędzy terminalami 0,110”, 0,187”, 0,205” i 0,250”? Jak wybrać odpowiedni rozmiar?
Odp.: Liczby te odnoszą się do szerokości zaczepu szybkozłączy w calach:
0,110 ' to najmniejszy rozmiar dla obwodów sygnałowych i pomocniczych o niskim natężeniu;
0,187 ” to najpopularniejszy rozmiar ogólnego zastosowania w okablowaniu o średnim natężeniu prądu;
0,205 ' zapewnia większą powierzchnię styku dla wyższego prądu i bardziej stabilnego połączenia;
0,250' to największy rozmiar, przeznaczony do obwodów głównych o dużej wytrzymałości i dużej mocy.
Aby dokonać wyboru, dopasuj szerokość zacisku do współpracującego złącza, przewodu AWG, prądu roboczego i przestrzeni instalacyjnej. Używaj mniejszych rozmiarów dla linii sygnałowych i większych rozmiarów dla głównych zastosowań zasilania i wysokoprądowych.

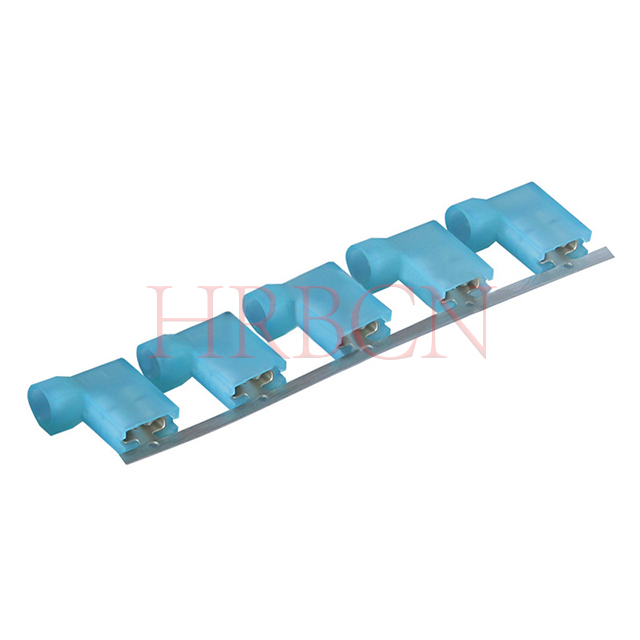

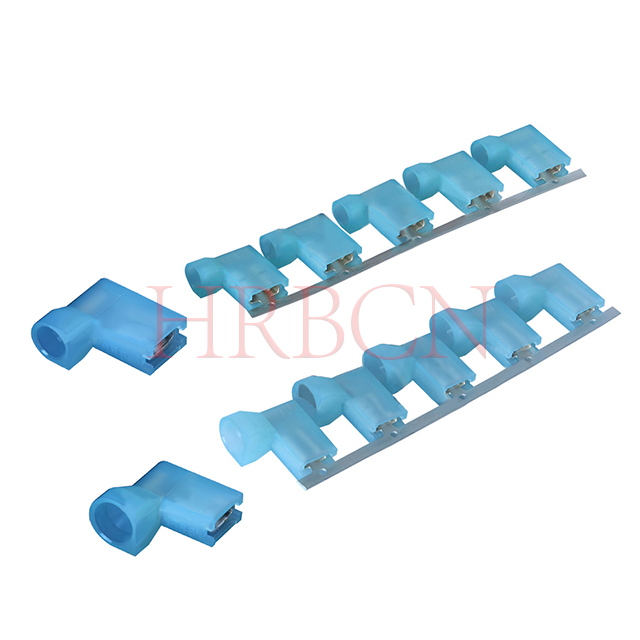

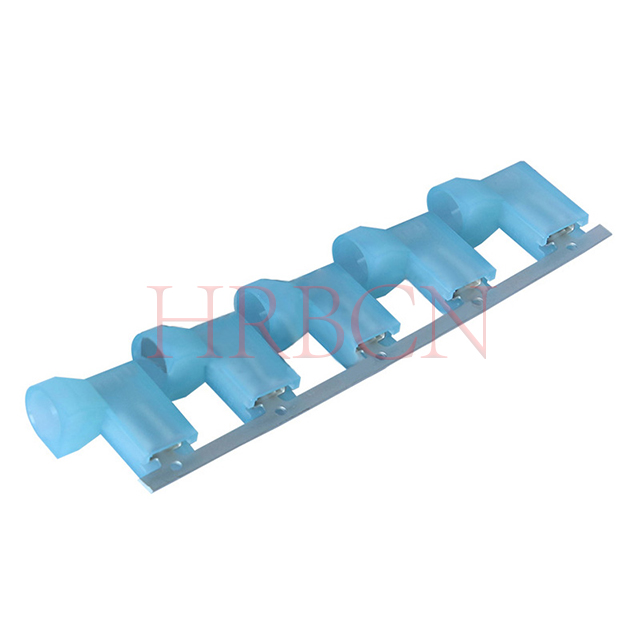

P: Jakie są różnice pomiędzy M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-b1; Zaciski M7600FNS-8(8)-b1? Jak wybrać ten właściwy?

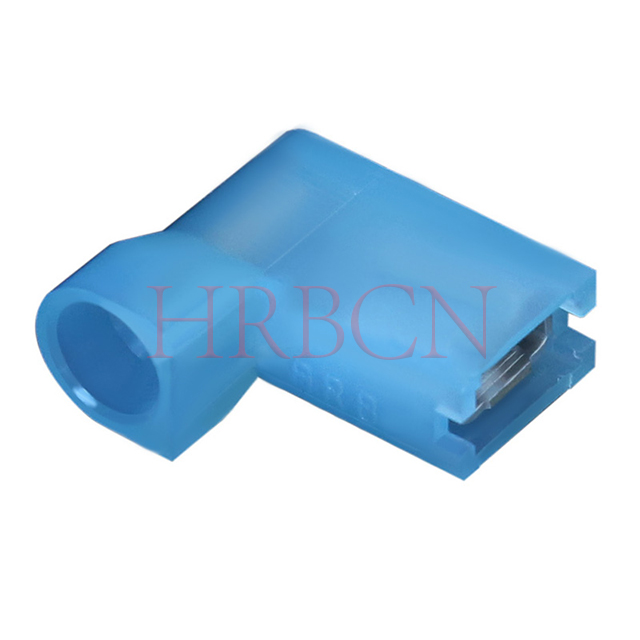

Odp.: Wszystkie należą do serii w pełni izolowanych żeńskich terminali flagowych M7600FNS 4,8 mm.
Zasady kodowania są następujące:
①: (5) / (8) oznacza grubość zaczepu końcówki: odpowiednio 0,5 mm i 0,8 mm.

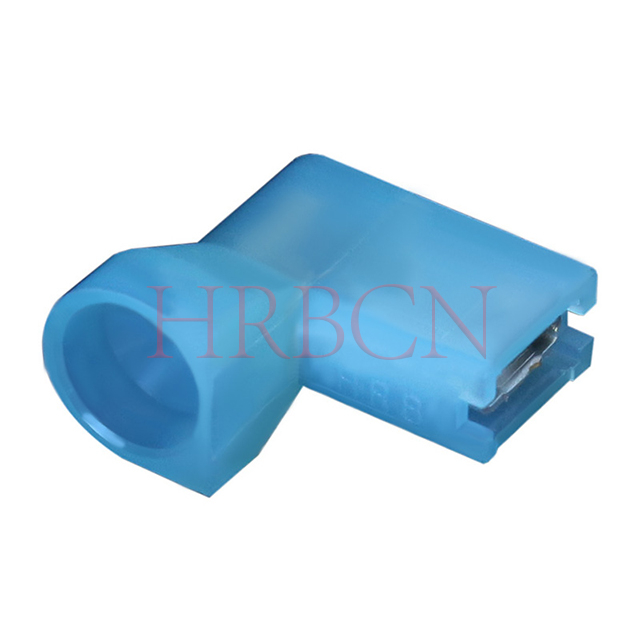

②: b / b1 oznaczają różną średnicę wewnętrzną izolacji i zakres przekrojów drutu, oba dla okablowania AWG 16-14. b=Ins. Średnica, maks.: 4,06 mm; b1=Ins. Średnica, maks.: 6,60 mm.
③: Grubość wypustki 0,8 mm zapewnia lepszą przewodność, większą odporność na wibracje i większą nośność niż typ 0,5 mm.
Przewodnik po wyborze:
①: Wybierz 0,5 mm (5) dla konwencjonalnego okablowania ogólnego o niskim i średnim natężeniu;
②: Wybierz 0,8 mm (8) w przypadku zastosowań o wysokim natężeniu prądu, intensywnych wibracjach i ciężkich warunkach;
③: Wybierz b lub b1 w zależności od rzeczywistej średnicy zewnętrznej drutu, aby zapewnić idealne dopasowanie do zaciskania i izolacji.
