P: Jakie są podstawowe parametry w pełni izolowanego męskiego terminala rozłączającego 4,75 mm (AWG16-14)?
Odp.: Typ terminala szybkiego rozłączania: Wypustki/typ prosty
Rozmiar drutu: AWG16-14 (1,31-2,08 mm²)
Szerokość zakładki kojarzącej: 4,75 (0,187 cala)
Grubość zakładki łączącej: 0,5 mm / 0,8 mm
Kompatybilny zakres średnic izolacji: 4,06 mm/6,60 mm

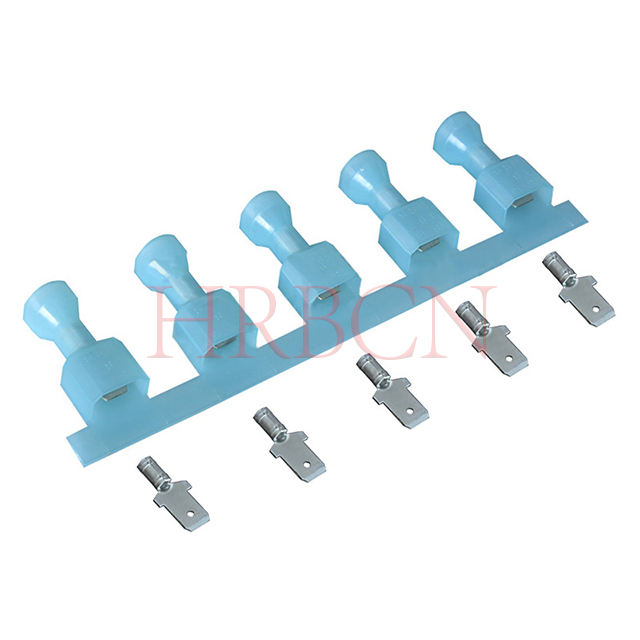

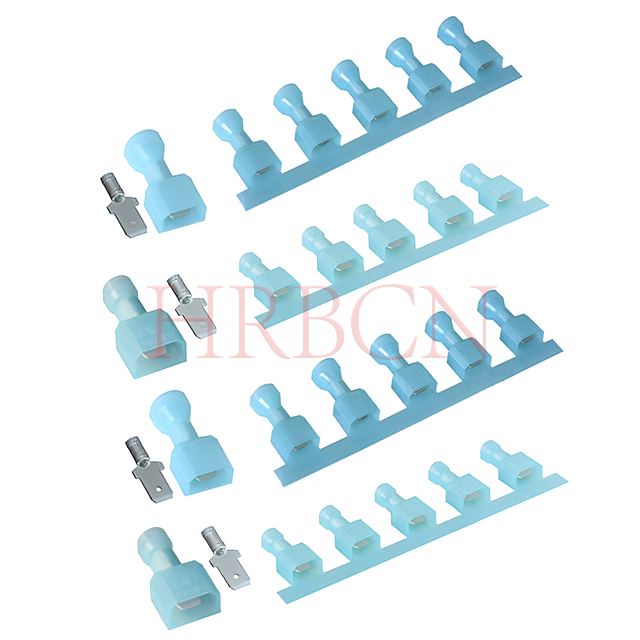

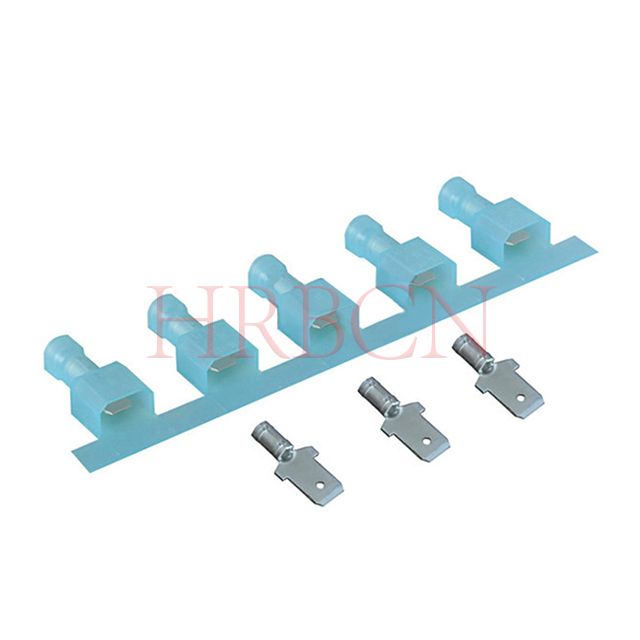

P: Jakie są różnice między M6351FNS-8(8)-b; M6351FNS-8(8)-b1; M6351FNS-8(8)-b(A); Zaciski M6351FNS-8(8)-b1(A)? Jak wybrać ten właściwy?
Odp.: Wszystkie należą do serii w pełni izolowanych męskich, prostych terminali M6351FNS 4,75 mm.
Zasady kodowania są następujące:
①: 8(8) oznacza grubość zakładki zaciskowej: 0,8 mm; 8(5) oznacza grubość zakładki zaciskowej: 0,5mm.
②: b / b1 oznaczają różną średnicę wewnętrzną izolacji i zakres przekrojów drutu, oba dla okablowania AWG16-14. b=Ins. Średnica, maks.: 4,06 mm;
b1=Ins. Średnica, maks.: 6,60 mm.

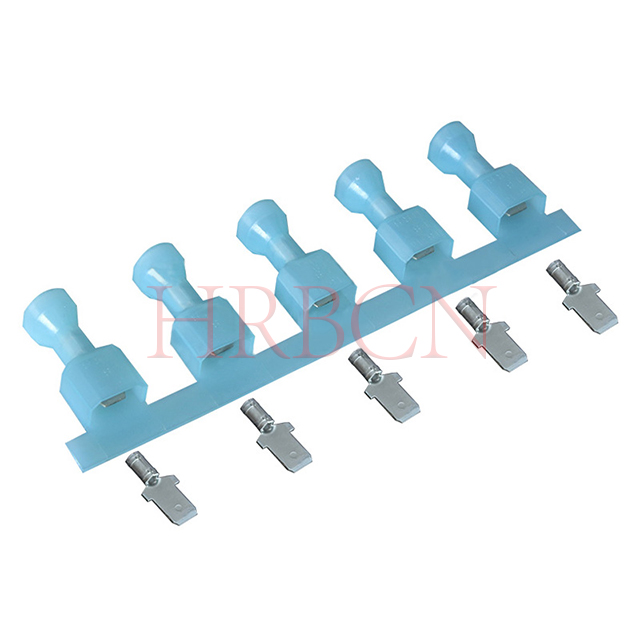

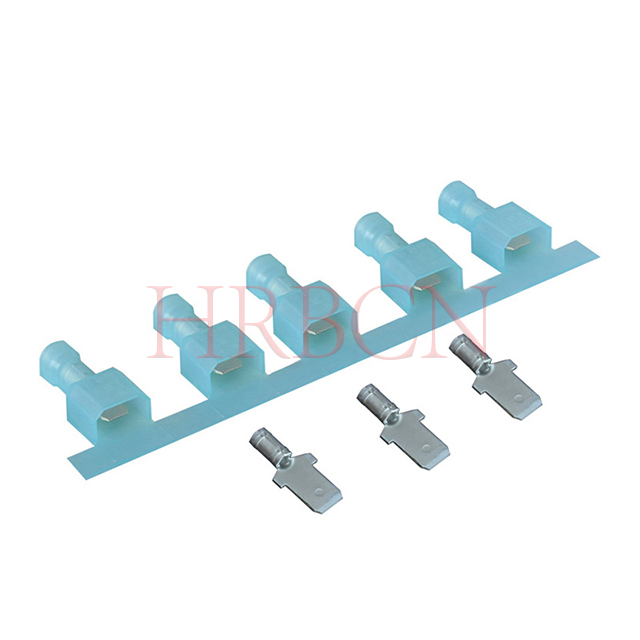

③: Bez przyrostka (A) przyjmuje strukturę Hole Detent z silnym działaniem blokującym i antywibracyjnym; z przyrostkiem (A) przyjmuje strukturę Dimple Detent zapewniającą gładszą wtyczkę i wtyczkę przy standardowej sile blokowania.
Przewodnik po wyborze:
①: Wybierz standard b/b1 bez przyrostka (A) w przypadku scenariuszy wymagających pewnego mocowania i odporności na wibracje;
②: Wybierz b(A) / b1(A) dla zastosowań wymagających łatwego wkładania i wyjmowania przy konwencjonalnym wymaganiu blokowania;
③: Wybierz b lub b1 w zależności od rzeczywistej średnicy zewnętrznej drutu, aby zapewnić idealne dopasowanie do zaciskania i izolacji.
P: Jakie jest MOQ dla izolowanego terminala 4,75 mm 0,187 cala?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 4,75 mm 0,187 cala?
Odp.: L/T: 3-4 tygodnie.
P: Czy to gniazdo AWG16-14 można stosować w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to gniazdo AWG16-14 jest w pełni odpowiednie do środowisk wibracyjnych w motoryzacji.
Przyjmuje niezawodną konstrukcję blokującą Hole Detent, zapewniającą pewne połączenie, skutecznie zapobiegając poluzowaniu i rozłączeniu pod wpływem ciągłych wibracji. Wykonany z wysokowydajnego mosiądzu cynowanego i izolacji ognioodpornej UL94V-2, charakteryzuje się doskonałą odpornością na wstrząsy, odpornością na utlenianie i stabilnością połączeń, doskonale spełniając wymagania trwałościowe zastosowań wiązek przewodów samochodowych.
P: Jaka jest różnica między złączami 4,75 mm i 6,35 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,75 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,35 mm
złącza obsługują wyższe prądy.
P: Jaki rozmiar przewodu obsługuje AWG16-14?
Odp.: AWG16-14 obsługuje rozmiary przewodów od AWG16 do AWG14. Nadaje się do przewodów średniej grubości i większego przekroju przewodu, oferując wyższą obciążalność prądową i stabilne połączenie elektryczne do ogólnych zastosowań w przemyśle, sprzęcie gospodarstwa domowego i wiązkach przewodów samochodowych.
P: Jaka jest różnica pomiędzy modelami z przyrostkiem (A) i bez niego?
①Bez przyrostka (A):

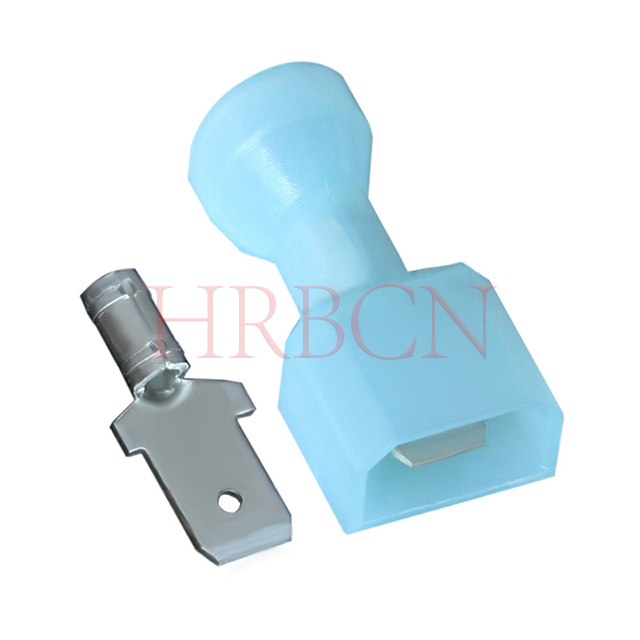

Przyjmuje strukturę Hole Detent. Blokuje się poprzez zazębienie okrągłego otworu, charakteryzując się silnym trzymaniem, zapobieganiem rozłączeniu i odpornością na wibracje.
②Z przyrostkiem (A):
Przyjmuje strukturę Dimple Detent. Ustawia się poprzez ściśnięcie wgłębienia sprężyny, zapewniając płynniejsze wkładanie i wyjmowanie przy standardowej sile blokowania.
P: Co to jest męski terminal rozłączający 4,75 mm?
Odp.: Męski terminal rozłączający 4,75 mm to rodzaj terminala widełkowego o średnicy 0,187 cala i szerokości zaczepu 4,75 mm.
Jest to w pełni izolowany element łączący przewód wykonany z cynowanego mosiądzu i nylonu ognioodpornego, szeroko połączony z żeńskimi zaciskami 4,75 mm w celu szybkiego łączenia i rozłączania.
Jest powszechnie stosowany w wiązkach przewodów samochodowych, sprzęcie gospodarstwa domowego i sprzęcie przemysłowym do łączenia obwodów, dostępny w różnych zakresach grubości drutu AWG16-14 i AWG22-18.
P: Czy ten terminal nadaje się do użytku w motoryzacji?
Odp.: Tak, ten w pełni izolowany żeński terminal rozłączający jest szeroko stosowany w systemach okablowania samochodowego ze względu na jego bezpieczne połączenie i
odporność na wibracje.
P: Jaka jest różnica między łączeniem z prostymi zaciskami żeńskimi a żeńskimi zaciskami flagowymi? Jak wybrać odpowiedni typ?
Odp.: Zarówno proste zaciski żeńskie, jak i żeńskie zaciski flagowe mogą współpracować z męskimi zaciskami rozłączającymi o tej samej specyfikacji.
Główne różnice to kierunek instalacji, układ okablowania i scenariusz zastosowania:
①: Prosty terminal żeński ma prostą konstrukcję inline, z okablowaniem i połączeniem w prostym, poziomym kierunku.
②: Żeński terminal flagowy ma konstrukcję flagową pod kątem prostym, obracającą kierunek okablowania o 90 stopni w celu prowadzenia bocznego i instalacji oszczędzającej miejsce.
③: Parametry elektryczne, prąd znamionowy i konstrukcja blokady zatrzaskowej są identyczne dla obu typów przy tym samym rozmiarze zaczepu i średnicy drutu.
Przewodnik po wyborze:
①: Wybierz proste zaciski żeńskie do okablowania liniowego, prostego układu przewodów i wystarczającej przestrzeni instalacyjnej.
②: Wybierz flagowe zaciski żeńskie w przypadku ograniczonej przestrzeni montażowej, prowadzenia pod kątem 90° i kompaktowego okablowania wewnętrznego sprzętu.
③: Zachowaj tę samą szerokość zaczepu i przekrój przewodu AWG, aby zapewnić idealne połączenie z odpowiednimi zaciskami męskimi.
