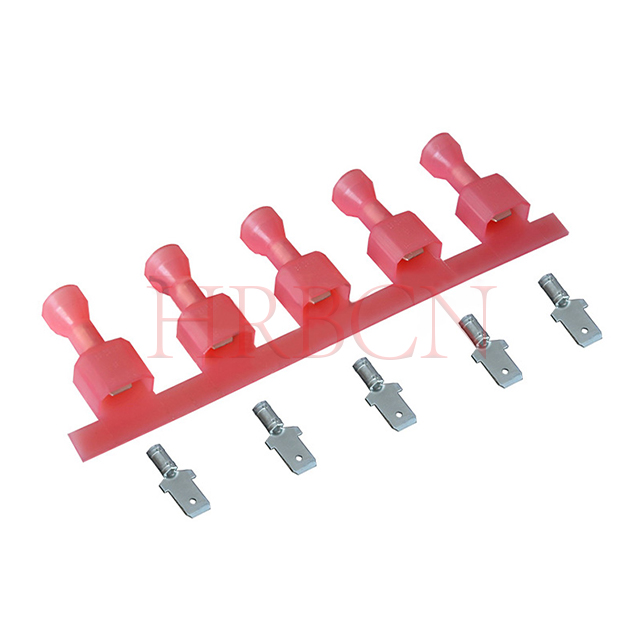

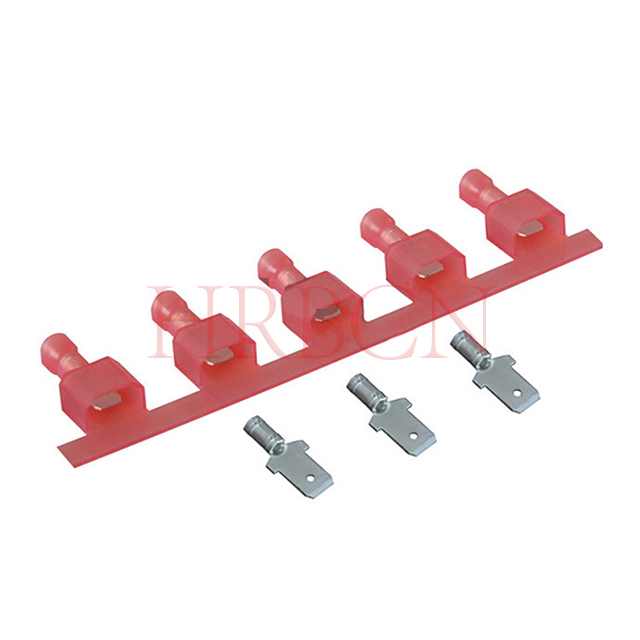

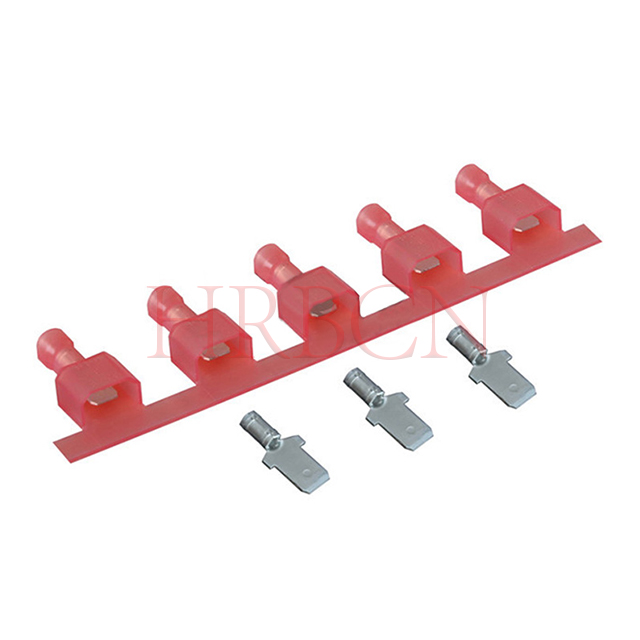

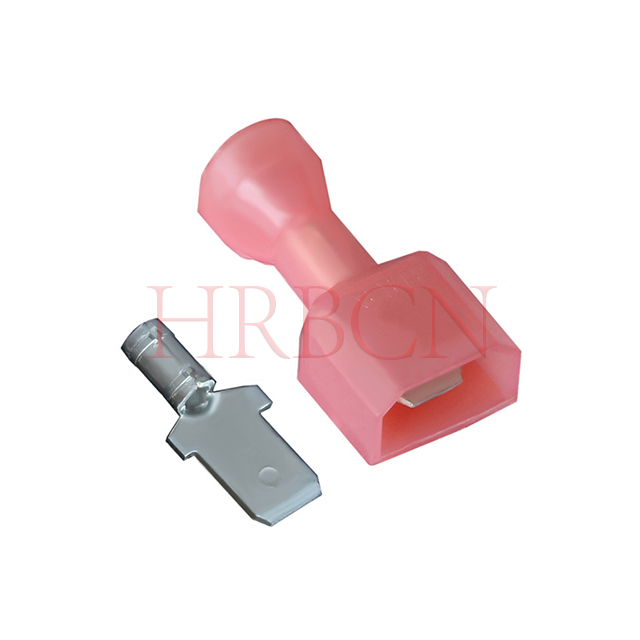

P: Jakie są podstawowe parametry w pełni izolowanego męskiego terminala rozłącznego 4,8 mm (AWG 22-18)?
Odp.: Typ terminala szybkiego rozłączania: Wypustki/typ prosty
Rozmiar drutu: AWG22-18 (0,32-0,82 mm²)
Szerokość zakładki kojarzącej: 4,8 (0,187 cala)
Grubość zakładki łączącej: 0,5 mm / 0,8 mm
Kompatybilny zakres średnic izolacji: 3,05 mm/5,84 mm
P: Jakie są różnice między M6351FNS-8(8)-R; M6351FNS-8(8)-R1; M6351FNS-8(8)-R(A); Zaciski M6351FNS-8(8)-R1(A)? Jak wybrać ten właściwy?
Odp.: Wszystkie należą do serii w pełni izolowanych męskich, prostych terminali M6351FNS 4,8 mm.
Zasady kodowania są następujące:
①: 8(8) oznacza grubość zakładki zaciskowej: 0,8 mm; 8(5) oznacza grubość zakładki zaciskowej: 0,5mm.
②: R / R1 reprezentują różną średnicę wewnętrzną izolacji i zakres grubości drutu, oba dla okablowania AWG 22-18. R=Ins. Średnica, maks.: 3,05 mm; R1=Ins. Średnica, maks.: 5,84 mm.
③: Bez przyrostka (A) przyjmuje strukturę Hole Detent z silnym działaniem blokującym i antywibracyjnym; z przyrostkiem (A) przyjmuje strukturę Dimple Detent zapewniającą gładszą wtyczkę i wtyczkę przy standardowej sile blokowania.
Przewodnik po wyborze:
①: Wybierz standard R/R1 bez przyrostka (A) w przypadku scenariuszy wymagających pewnego mocowania i odporności na wibracje;
②: Wybierz R(A) / R1(A) do zastosowań wymagających łatwego wkładania i wyjmowania przy konwencjonalnym wymaganiu blokowania;
③: Wybierz R lub R1 w zależności od rzeczywistej średnicy zewnętrznej drutu, aby zapewnić idealne dopasowanie do zaciskania i izolacji.
P: Jakie jest MOQ dla izolowanego terminala 4,8 mm 0,187 cala?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 4,8 mm 0,187 cala?
Odp.: L/T: 3-4 tygodnie.
P: Jaka jest maksymalna temperatura dla tego terminala 4,8 mm?
Odp.: Maksymalna temperatura wynosi 105°C
P: Czy to gniazdo AWG 22-18 może być używane w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to gniazdo AWG 22-18 charakteryzuje się bezpiecznym utrzymywaniem styków, które wytrzymuje typowe poziomy wibracji samochodowych. Nadaje się do obwodów pomocniczych, jeśli jest zainstalowany zgodnie ze specyfikacją.
P: Jaka jest różnica między złączami 4,8 mm i 6,3 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,8 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,3 mm
złącza obsługują wyższe prądy.
P: Jak wybrać właściwy rozmiar AWG?
Odp.: Wybierz złącze na podstawie średnicy przewodu. Ten produkt jest przeznaczony do przewodów AWG 22-18, zapewniając odpowiednie dopasowanie do zaciskania.
P: Czy te złącza są izolowane?
Odp.: Tak, mają w pełni izolowaną tuleję, która zapobiega zwarciom i poprawia bezpieczeństwo.
P: Jaki rozmiar przewodu obsługuje AWG 22-18?
Odp.: Zaciski AWG 22-18 są przeznaczone do przewodów o przekroju poprzecznym odpowiednim do zastosowań elektrycznych o niskim i średnim natężeniu prądu.
P: Jaka jest różnica pomiędzy modelami z przyrostkiem (A) i bez niego?
①Bez przyrostka (A):
Przyjmuje strukturę Hole Detent. Blokuje się poprzez zazębienie okrągłego otworu, charakteryzując się silnym trzymaniem, zapobieganiem rozłączeniu i odpornością na wibracje.
②Z przyrostkiem (A):
Przyjmuje strukturę Dimple Detent. Ustawia się poprzez ściśnięcie wgłębienia sprężyny, zapewniając płynniejsze wkładanie i wyjmowanie przy standardowej sile blokowania.
P: Co to jest żeński terminal rozłączający 4,8 mm?
Żeński terminal rozłączający 4,8 mm to rodzaj złącza elektrycznego zaprojektowanego tak, aby pasował do męskiej końcówki 4,8 mm, umożliwiając szybkie i bezpieczne
połączenia przewodowe.
P: Czy ten terminal nadaje się do użytku w motoryzacji?
Odp.: Tak, ten w pełni izolowany żeński terminal rozłączający jest szeroko stosowany w systemach okablowania samochodowego ze względu na jego bezpieczne połączenie i
odporność na wibracje.
P: Jaka jest różnica między łączeniem z prostymi zaciskami żeńskimi a żeńskimi zaciskami flagowymi? Jak wybrać odpowiedni typ?
Odp.: Zarówno proste zaciski żeńskie, jak i żeńskie zaciski flagowe mogą współpracować z męskimi zaciskami rozłączającymi o tej samej specyfikacji.
Główne różnice to kierunek instalacji, układ okablowania i scenariusz zastosowania:
①: Prosty terminal żeński ma prostą konstrukcję inline, z okablowaniem i połączeniem w prostym, poziomym kierunku.
②: Żeński terminal flagowy ma konstrukcję flagową pod kątem prostym, obracającą kierunek okablowania o 90 stopni w celu prowadzenia bocznego i instalacji oszczędzającej miejsce.
③: Parametry elektryczne, prąd znamionowy i konstrukcja blokady zatrzaskowej są identyczne dla obu typów przy tym samym rozmiarze zaczepu i średnicy drutu.
Przewodnik po wyborze:
①: Wybierz proste zaciski żeńskie do okablowania liniowego, prostego układu przewodów i wystarczającej przestrzeni instalacyjnej.
②: Wybierz flagowe zaciski żeńskie w przypadku ograniczonej przestrzeni montażowej, prowadzenia pod kątem 90° i kompaktowego okablowania wewnętrznego sprzętu.
③: Zachowaj tę samą szerokość zaczepu i przekrój przewodu AWG, aby zapewnić idealne połączenie z odpowiednimi zaciskami męskimi.
