P: Jaka jest wymagana rezystancja styku tego wodoodpornego złącza przewód-przewód HRB 2,0 mm?
Odp.: Rezystancja styku przy niskim poziomie sygnału wynosi początkowo maksymalnie 10 mΩ i maksymalnie 20 mΩ po przetestowaniu. Mierzy się go w obwodzie suchym
warunki: maks. 20 mV, maks. 10 mA, z rezystancją przewodów i śladów wyłączoną z odczytów.
P: Jaki przekrój przewodu akceptuje to złącze? Jaki jest zakres średnic izolacji?
Odp.: To złącze obsługuje przewód AWG#22 ~ AWG#24, zewnętrzna średnica izolacji drutu wynosi od 1,3 mm do
1,7 mm.
P: Jaka jest specyfikacja wzrostu temperatury dla tego wodoodpornego złącza przewód-przewód HRB 2,0 mm?
Odp.: Test wzrostu temperatury przeprowadza się w laboratorium z nieruchomym powietrzem, przy użyciu przewodu 22 AWG i prądu znamionowego 3 A DC. Maksymalny dopuszczalny wzrost temperatury ΔT wynosi 30°C.
P: Jakie są specyfikacje siły wkładania i wyjmowania tego wodoodpornego złącza przewód-przewód HRB 2,0 mm?
Odp.: Test przeprowadza się z szybkością 5 ± 2 mm/s przy zwolnionych wszystkich blokadach. Siła włożenia szpilki maks. 8 N, siła wycofywania szpilki min. 0,98 N.

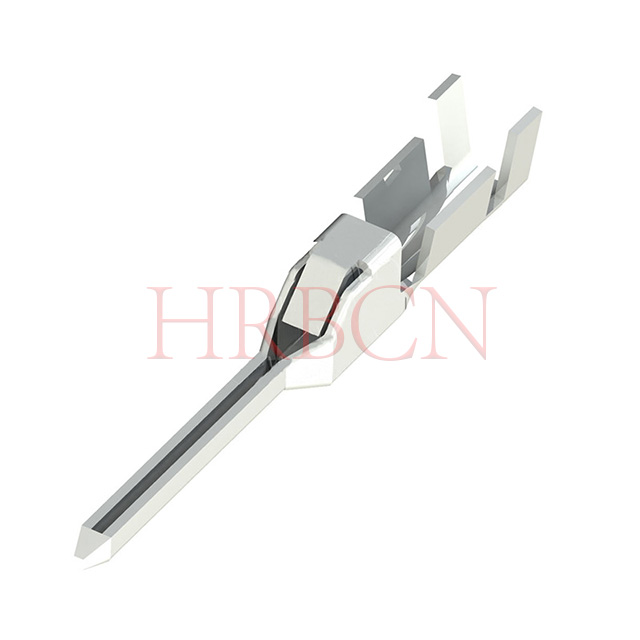

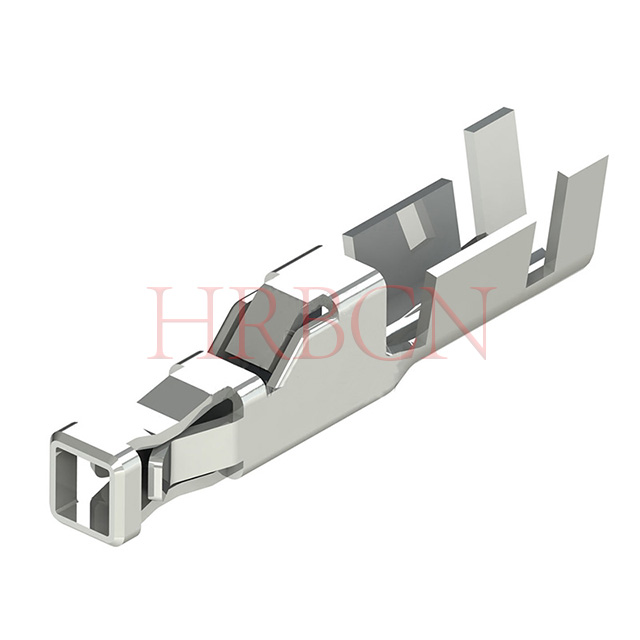

P: Jaka jest siła trzymania końcówki zaciskanej w obudowie dla tego wodoodpornego złącza HRB?
Odp.: Test wyciągania osiowego przeprowadza się przy 25,4 ± 6 mm/min. Minimalna siła trzymania zacisków wewnątrz obudowy wynosi 24,5 N.
P: Jaka jest specyfikacja wytrzymałości blokady obudowy tego wodoodpornego złącza HRB?
Odp.: Po dopasowaniu złącza przyłóż osiową siłę wyciągania w kierunku przeciwnym do kierunku wkładania z szybkością 1–5 mm/s. Siła zamka ≥ 50 N.
P: Jakie są wymagania dotyczące testu wibracji i klasa wibracji dla tego wodoodpornego złącza HRB?
Odp.: Klasa wibracji V3. Dopasowane złącza są testowane w trzech osiach X/Y/Z. Przemiatanie 10 Hz ~ 500 Hz i powrót do 10 Hz w ciągu 15 minut na cykl, 12 cykli na oś (łącznie 36 cykli), przyspieszenie 98 m/s². Odbiór: brak uszkodzeń; rezystancja styku początkowa ≤10 mΩ, końcowa ≤20 mΩ; nieciągłość elektryczna ≤1 mikrosekunda.
P: Jakie są wymagania dotyczące testu szoku termicznego dla tego wodoodpornego złącza HRB?
Odp.: Niepołączone próbki poddawane są 48 cyklom szoku termicznego w temperaturze od -40°C do 105°C, z 30-minutowym czasem przebywania w każdej ekstremalnej temperaturze. Kryteria akceptacji: rezystancja styku początkowego ≤10 mΩ, końcowa ≤20 mΩ; początkowa rezystancja izolacji ≥1000 MΩ, końcowa ≥500 MΩ; brak przebicia przy teście napięcia dielektrycznego 1000 VAC.
P: Jakie są wymagania dotyczące odporności cieplnej (starzenia w wysokiej temperaturze) dla tego wodoodpornego złącza HRB?
Odp.: Połączone złącza poddaje się działaniu temperatury 105°C przez 240 godzin. Kryteria akceptacji: początkowa rezystancja styku ≤10 mΩ, końcowa rezystancja styku ≤20 mΩ.
