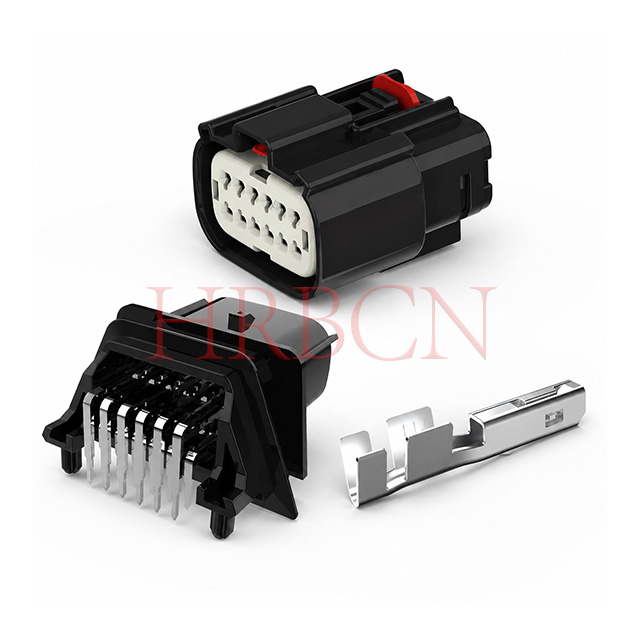

Wodoodporne złącze przewodu do płytki o rozstawie 3,5 mm

Definicja P/N

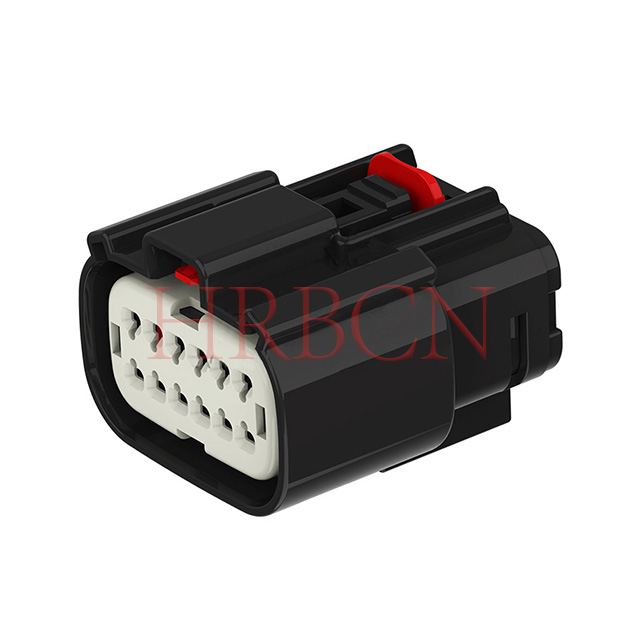

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: Numer serii artykułu HRB

②: Liczba pinów w rzędzie: 2/3/4/6/8/10

③: Kod klucza: typ A/B/C/D

④: HSG Kolor: B: czarny, Y: żółty, LG: Jasnoszary, DG: Ciemnoszary, SG: Kamienny szary, N: Naturalny

⑤: Kolor uszczelki pierścieniowej: GN: zielony, R: czerwony

⑥: C: Z CPA, Puste: Bez CPA

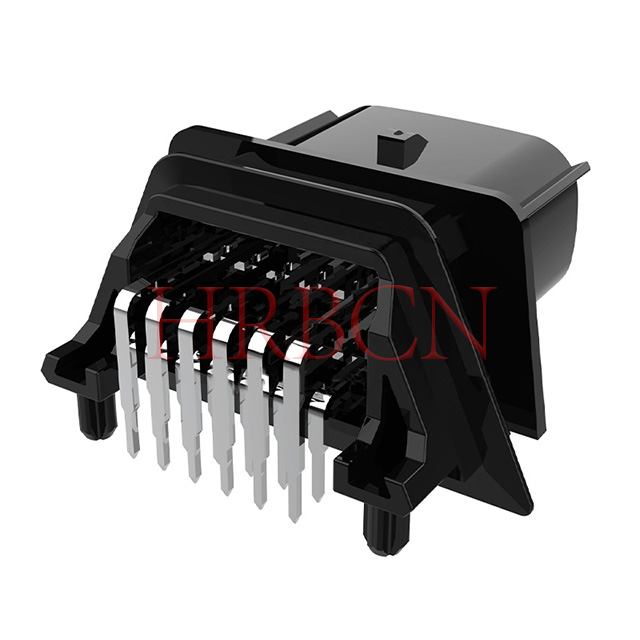

A-M35009-2xN-XC

        ①            ② ③④

①: Numer serii artykułu HRB

②: Liczba pinów w rzędzie: 2/3/4/6/8/10

③: Kod klucza: typ A/B/C/D

④: Kolor: czarny, jasnoszary, ciemnoszary, kamienny szary;

Specyfikacja układu PCB

Typ złącza: Złącze PCB z końcówką lutowaną

Zalecana grubość PCB: 1,60 mm

Orientacja montażu: pozioma instalacja PCB pod kątem 90°

Standard zgodności

• Zgodny ze specyfikacją samochodową LV214

• W pełni zgodny z RoHS i REACH

• Certyfikat TÜV

Kluczowe zalety produktu

1. Podwójne uszczelnienie IP67 i IP69K, wytrzymuje przemysłowe mycie pod wysokim ciśnieniem oraz deszcz/kurz na zewnątrz

2. Konstrukcja końcówki lutowniczej pod kątem 90°, idealnie pasująca do standardowych płytek PCB o średnicy 1,6 mm

3. Opcjonalna blokada wtórna CPA zapobiega cofaniu się terminala pod wpływem długotrwałych wibracji

4. Kody klawiszy wielu typów (A/B/C) pozwalają uniknąć błędnego podłączenia w obwodzie krzyżowym

5. Szeroki zakres temperatur dostosowuje silnik samochodowy, maszyny rolnicze i monitorowanie zewnętrzne

6. Pełne certyfikaty: norma samochodowa LV214, zgodność z TUV, RoHS, REACH

7. Wiele opcji kolorów obudowy do identyfikacji obwodów
