P1: Jakie certyfikaty i dokumenty możesz zaoferować dla serii M1103 w celu odprawy eksportowej UE?
A1: To złącze przewód-przewód jest w pełni zgodne z dyrektywami RoHS i REACH. Obudowa PA6 jest ognioodporna zgodnie z normą UL94V-0. Możemy dostarczyć certyfikaty materiałowe, MSDS, pełne raporty z testów wydajności i dokumenty celne dotyczące kodu HS 8536909000 dla europejskich zamówień masowych.
P2: Jaki jest standardowy czas realizacji masowej produkcji obudów M1103F i M1103M oraz dopasowanych zacisków?
A2: Standardowe obudowy w kolorze czarnym i pomarańczowym są dostępne w magazynie, dostawa w ciągu 3–7 dni roboczych. Zamówienia masowe powyżej 10 000 sztuk trwają 15–20 dni roboczych. Posiadamy niezależne warsztaty wtrysku i tłoczenia bez zlecania produkcji na zewnątrz, aby zagwarantować stabilne harmonogramy dostaw.
P3: Czy mogę otrzymać bezpłatne próbki do walidacji projektu? Jaka jest Twoja polityka dotycząca wysyłki próbek?
A3: Dostarczamy bezpłatne małe próbki inżynieryjne do testów kwalifikacyjnych OEM. Klienci ponoszą jedynie koszty transportu międzynarodowego. Obsługujemy dostawę próbek do Europy, Azji Południowo-Wschodniej i Ameryki Północnej w celu weryfikacji laboratoryjnej.

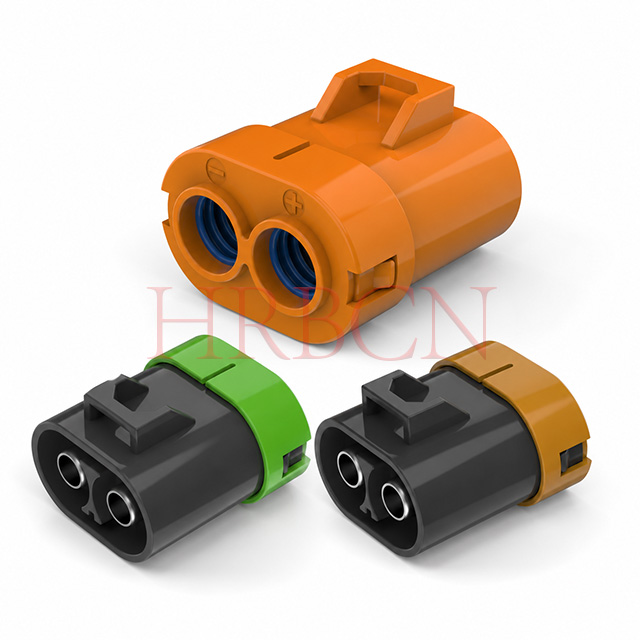

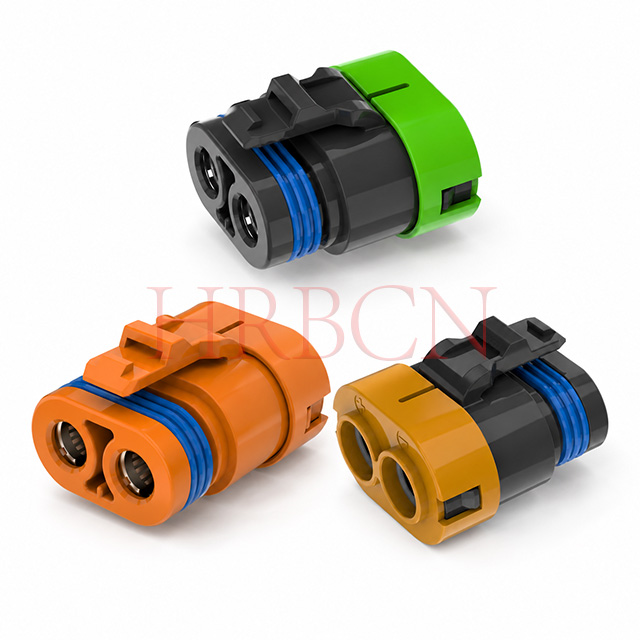

P4: Czy dostępne są oba kolory obudowy: czarny i pomarańczowy? Czy możemy dostosować kolory specjalne do zamówień o dużej objętości?
A4: Czarne i pomarańczowe obudowy są standardowymi opcjami magazynowymi. W przypadku zamówień powyżej 50 000 sztuk na partię dostępne są niestandardowe kolory tworzyw sztucznych po rozsądnych opłatach za modyfikację formy.
P5: Czy M1103 może zastąpić importowane wodoodporne złącza wysokoprądowe? Czy możesz udostępnić arkusz danych referencyjnych?
O5: Tak, seria przewód-przewód M1103 to bezpośredni zamiennik popularnych międzynarodowych wodoodpornych złączy 11 mm dużej mocy. Możemy zapewnić pełną tabelę porównawczą, która pomoże Ci zoptymalizować BOM i obniżyć koszty zakupów.
P6: Czy wspieracie długoterminowe dostawy ramowe dla klientów Tier 1 zajmujących się magazynowaniem energii, dronami rolniczymi i motoryzacją?
Odpowiedź 6: Mamy stabilne doświadczenie w dostawach masowych, obsługując ponad 30 producentów samochodów Tier 1, producentów magazynów energii i dronów. Organizujemy dedykowane zapasy bezpieczeństwa dla klientów kontraktowych długoterminowych, aby uniknąć ryzyka niedoborów materiałowych.
Często zadawane pytania dotyczące inżynierii oraz badań i rozwoju
P1: Jakie przekroje drutu AWG obsługuje obudowa M1103? Jak dopasować silikonowe zatyczki uszczelniające?
A1: Dostępne są trzy opcje uszczelek: A dla AWG6# (niebieska uszczelka przewodu OD 8,00–8,60 mm), B dla AWG8# (zielona uszczelka OD5,90–6,80 mm), C dla AWG10# (żółta uszczelka OD3,80–4,60 mm. Pasujące uszczelki są obowiązkowe, aby zachować wodoodporność IPX7.
P2: Jakie parametry elektryczne ma to złącze wysokoprądowe 80A? Czy w przypadku wysokiej temperatury konieczne jest obniżenie wartości znamionowych prądu?
A2: Maks. obciążenie znamionowe 80 A AC/DC, 600 V AC/DC, napięcie wytrzymywane 2200 V AC/min, rezystancja izolacji ≥2000 MΩ. W przypadku ciągłej pracy w temperaturze otoczenia powyżej 100°C sugerujemy obniżenie wartości znamionowych prądu o 20%, aby zapobiec przegrzaniu.

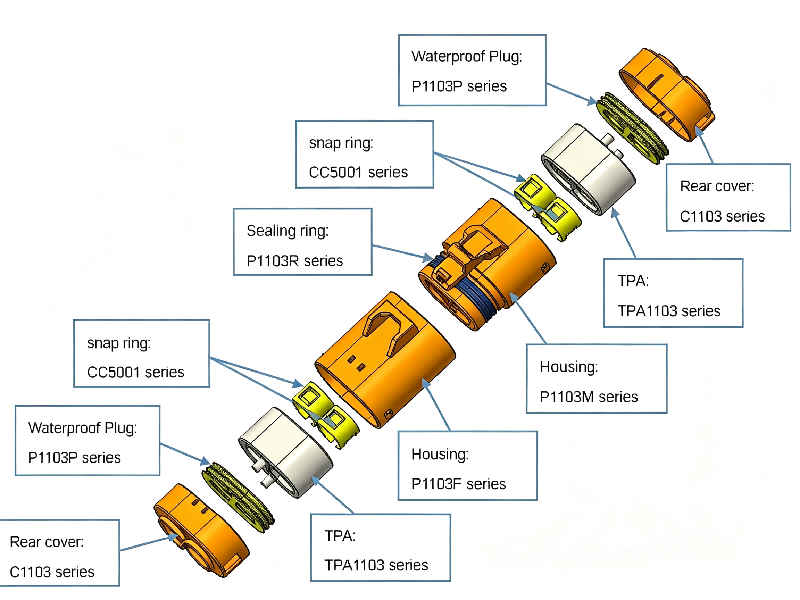

P3: Czy M1103 przyjmuje zintegrowaną strukturę zapobiegającą zatrzymywaniu TPA? Jak jest odporny na powracające wibracje?
A3: Posiada wbudowane, formowane żebra blokujące TPA wewnątrz obudowy, bez dodatkowych zewnętrznych klamer zatrzaskowych. Wewnętrzne kolce mocno blokują zaciski, aby zapobiec przesuwaniu się do tyłu pod wpływem ciągłych wibracji pojazdów elektrycznych, pomp wodnych i dronów, skutecznie eliminując sporadyczne uszkodzenia obwodów.
P4: Jaki zakres temperatur może wytrzymać złącze? Czy materiał obudowy nadaje się do długotrwałego użytkowania na zewnątrz?
A4: Zakres temperatury roboczej: -40°C ~ +125°C. Tworzywo PA6 UL94V-0 ma doskonałe działanie przeciwstarzeniowe, idealne do zewnętrznych magazynów energii w każdych warunkach pogodowych, pojazdów i sprzętu HVAC.

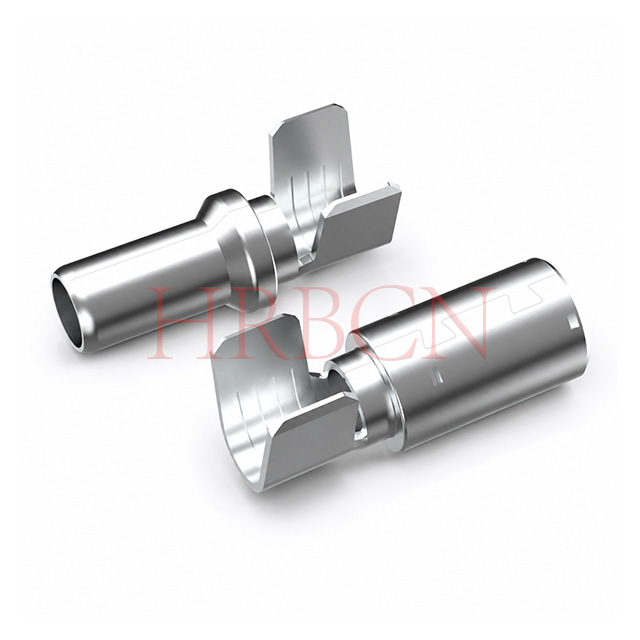

P5: Jaki jest materiał końcowy i poszycie? Czy jest antykorozyjny w środowiskach wilgotnych lub przybrzeżnych?
A5: Zaciski są wykonane ze stopu miedzi pokrytego cyną, co zapewnia stabilną przewodność i podstawowe właściwości antykorozyjne. Do zastosowań przybrzeżnych o wysokiej zawartości soli można na życzenie opracować niestandardowe pozłacane zaciski.
P6: Czy możesz dostarczyć specyfikacje zaciskania, rysunki wymiarowe i pliki 3D STEP do projektu konstrukcyjnego?
A6: Swobodnie udostępniamy oficjalne zarysy wymiarów, przewodniki po parametrach zaciskania i pliki STEP modeli 3D do projektowania płytek drukowanych i mechanicznych. Kompletna obudowa męska/żeńska + system dopasowania zacisków upraszcza rozwój wiązek przewodów.
Ogólne często zadawane pytania dotyczące aplikacji

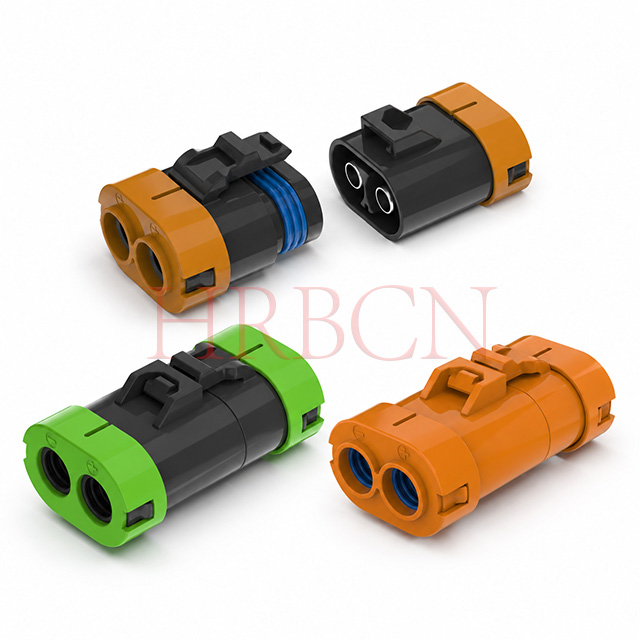

P1: W jakich scenariuszach używane jest głównie złącze przewód-przewód M1103 11,0 mm?
A1: Szeroko stosowane w zewnętrznych szafach do przechowywania energii, przenośnych elektrowniach, skuterach elektrycznych, quadach, jachtach, okablowaniu akumulatorów dronów rolniczych, pompach HVAC dużej mocy, sprzęcie do czyszczenia przemysłowego i zasilaczach do monitorowania zewnętrznego inteligentnego miasta.
P2: Jaki stopień wodoodporności IP osiąga ta seria? Czy może pracować w deszczowym i zakurzonym środowisku zewnętrznym?
A2: Standardowy stopień wodoodporności IPX7, w pełni uszczelniony wielokolorowymi uszczelkami z drutu silikonowego, odporny na zachlapania deszczem i wnikaniem kurzu, odpowiedni do długotrwałych, trudnych warunków pracy na zewnątrz.
P3: Czy ta seria obsługuje oddzielną wysyłkę obudów, zacisków i uszczelek?
A3: Tak. Obudowy męskie/żeńskie, końcówki zaciskane i zatyczki uszczelniające o różnych specyfikacjach mogą być dostarczane oddzielnie, zgodnie z wymaganiami fabrycznego montażu wiązek przewodów.
P4: Czy dostępna jest usługa montażu wodoszczelnego kabla metodą overmoldingu w oparciu o serię M1103?
A4: Obsługujemy niestandardowe, formowane wodoodporne wiązki przewodów ze złączami M1103 do specjalnych projektów maszyn przemysłowych, magazynowania energii i dronów OEM.

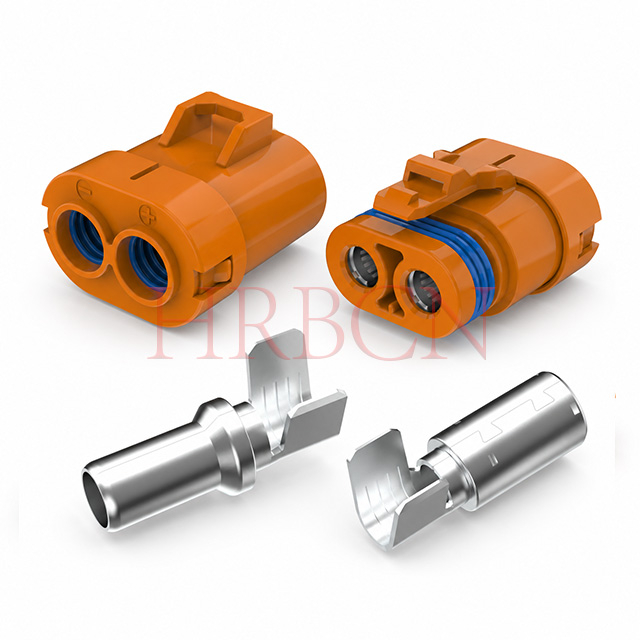

P5: Jakie numery części zacisków odpowiadają obudowom męskim i żeńskim M1103?
A5: Model z końcówką męską T11019PS, model z końcówką żeńską T11020PS; trzy opcje rozmiarów L/M/S odpowiadające przewodom AWG6/AWG8/AWG10 w celu dopasowania montażu.
