P: Jakiego typu są to złącza?
Odp.: Wszystkie mają dwurzędowe żeńskie obudowy o rozstawie 1,27 mm, przeznaczone do bezpośredniego łączenia płytek PCB.

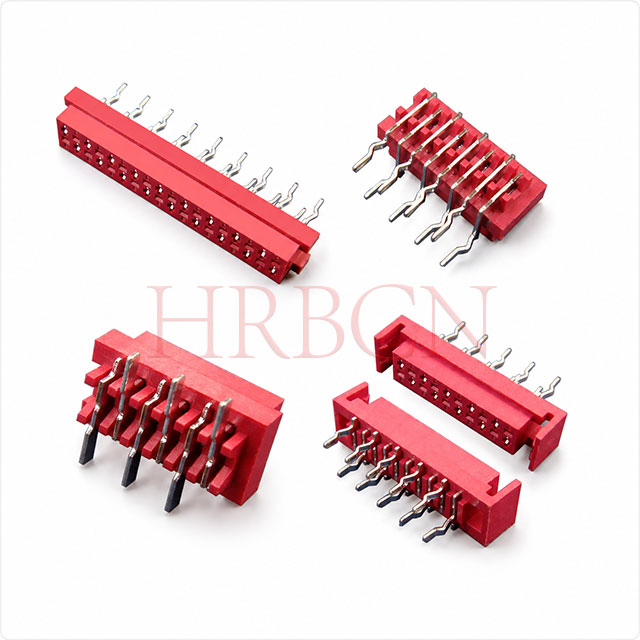

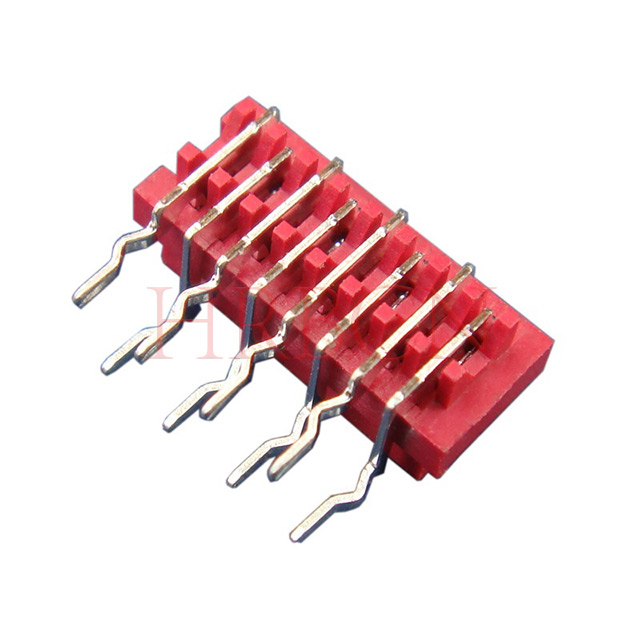

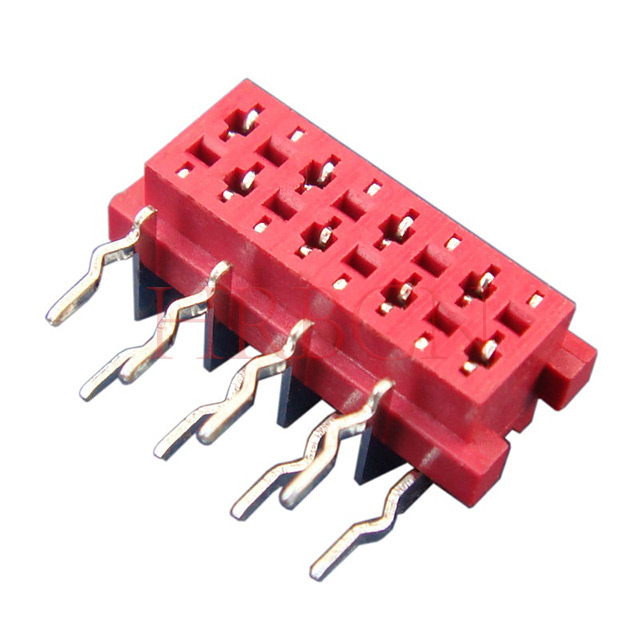

M25481R: Złącze żeńskie na płytce | Wejście boczne | ZANURZAĆ

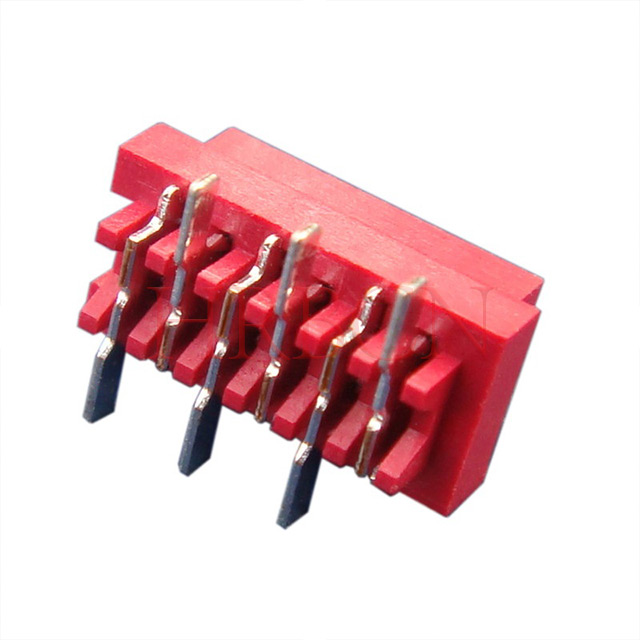

M25482: Złącze żeńskie na płytce | SMD | Normalny typ

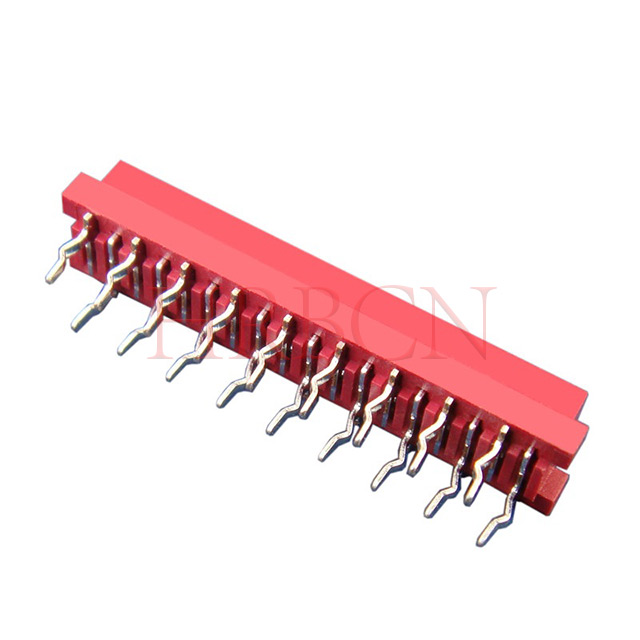

M25481 : Złącze żeńskie na płytce | Górny wpis | ZANURZAĆ
M25484R : Złącze żeńskie na płytce | Wejście SMD od góry z zatrzaskami

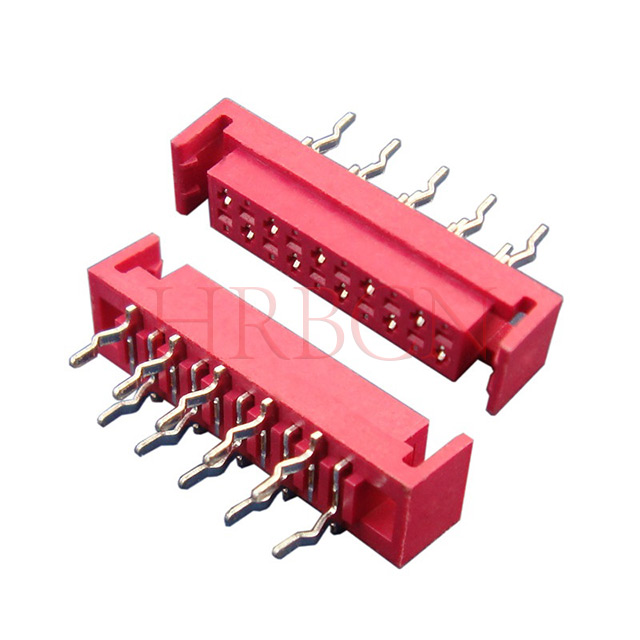

M25484 : Złącze żeńskie na płytce | Wejście od góry z zatrzaskami
P: Jak wybrać spośród tych żeńskich złączy na płycie?Odp.: Wybierz według trzech kluczowych czynników: kierunek łączenia (wejście od góry/wejście z boku), rodzaj montażu na płytce drukowanej (DIP/SMD) i to, czy potrzebny jest zatrzask blokujący.
P: Kiedy wybrać typ wejścia bocznego?
Odp.: Wybierz M25481R, jeśli Twoja płytka drukowana umożliwia łączenie tylko z boku lub ma niewystarczającą przestrzeń do montażu na górze.
P: Jaka jest różnica pomiędzy wersjami DIP i SMD? Odp.: Modele DIP nadają się do lutowania na fali i lutowania ręcznego. Modele SMD nadają się do lutowania rozpływowego, oszczędzają miejsce na PCB i obsługują automatyczną produkcję taśm i szpul.
P: Czy potrzebuję złącza z zatrzaskami? Odp.: Wybierz M25484 lub M25484R z zatrzaskami do sprzętu pracującego w warunkach wibracji lub częstego ruchu, aby połączenie było stabilne i zabezpieczone przed poluzowaniem. Do ogólnego użytku statycznego wystarczą zwykłe typy bez zatrzasków.
P: Jaka jest wysokość tego żeńskiego mieszkania?
Odp.: Przyjmuje standardową rozstawę dwurzędową 1,27 mm, zapewniając wysoką kompatybilność z pasującymi listwami pinowymi.
P: Jakie liczby pinów są dostępne?
Odp.: Konfigurowalne numery pinów od 2 do 24 pinów, aby spełnić różne wymagania dotyczące układu PCB.
P: Z jakiego materiału wykonana jest obudowa?
Odp.: Obudowa wykonana jest z czerwonego tworzywa konstrukcyjnego PA46 o klasie ognioodporności UL94 V-0, doskonałej odporności na ciepło i izolacji.
P: Jakie są parametry elektryczne?
Odp.: Prąd znamionowy maks. 1 A i napięcie znamionowe 100 V AC/DC, idealne do transmisji sygnału.
P: Jaki jest zakres temperatur roboczych?
Odp.: Działa stabilnie w zakresie od -40 ℃ do +105 ℃, nadaje się do większości środowisk przemysłowych i komercyjnych.
P: Czy do połączenia potrzebne są przewody lub kable?
O: Nie. Służy wyłącznie do połączenia typu płyta-płytka. Dwie płytki drukowane łączą się bezpośrednio, łącząc się ze sobą.
P: Czy kontakty są trwałe?
Odp.: Styki wewnętrzne wykonane są z brązu fosforowego z powłoką cynową, o niskiej rezystancji styku i dobrych właściwościach przeciwutleniających, co zapewnia długą żywotność.
P: Czy ma konstrukcję zapobiegającą błędnemu włożeniu?
O: Tak. Wbudowany klucz polaryzacyjny zapobiega błędom odwrotnego łączenia i montażu.
P: Czy ten produkt jest zgodny z wymogami ochrony środowiska?
Odp.: Wszystkie produkty są w pełni zgodne ze standardami RoHS dotyczącymi zastosowań na rynku globalnym.
P: Jaki proces lutowania obsługuje złącze DIP?
Odp.: Pionowa konstrukcja DIP z otworem przelotowym (seria M25481, M25481R i seria M25484), kompatybilna z lutowaniem na fali i lutowaniem ręcznym.
P: Jaki proces lutowania obsługuje nagłówek SMD?
Odp.: przyjmuje konstrukcję do montażu powierzchniowego (seria M25482 i seria M25484R), odpowiednią do lutowania rozpływowego. Opakowania taśmowo-szpulowe są dostępne do produkcji zautomatyzowanej.
