Złącze kołkowe RAST 2,5 DIP, styk pionowy, rozstaw 5,0 mm

M7264-X-XXXX-2B
To pionowe złącze pinowe DIP serii RAST 2.5 jest wyposażone w: Skok styku 5,0 mm, zaprojektowane ściśle według standardu branżowego RAST 2.5. Zbudowany z niezawodnej konstrukcji klucza i słupków pozycjonujących, zapobiega nieprawidłowemu połączeniu i zapewnia bezpieczne połączenie blokujące.
Dzięki odpornej na wysokie temperatury obudowie PA66 UL94V-0 i cynowanym mosiężnym zaciskom zapewnia stabilną wydajność elektryczną, doskonałą izolację i ognioodporność. Obsługuje dopasowanie wiązek przewodów IDC, idealne do połączeń płytka-przewód w sprzęcie gospodarstwa domowego, elektronice samochodowej i przemysłowym sprzęcie sterującym. Zgodny z RoHS, REACH i odpowiednimi certyfikatami bezpieczeństwa dla przemysłowych i domowych zastosowań elektrycznych.
Stan dostępności:
Ilość：
Zapytaj Dodaj do koszyka zapytań

  • M7264-X-XXXX-2B

  • HRB

  • 8536909000

Definicja P/N

M7264 -X -XXXX -2B

   ①       ②     ③

①:  Numer serii artykułu HRB

②: Liczba pinów: 2-10

③: Kluczowanie: 0000-9999


Jeśli chodzi o złącza pinowe serii M7264, poniżej wymieniono przykłady konfiguracji kluczowania. Inne standardowe opcje kluczowania są dostępne na żądanie. W celu uzyskania dalszych szczegółów prosimy o kontakt z działem sprzedaży HRB.


Liczba pinów

(2-10 pinów)

HRB P/ N

Przykłady kluczowania

 SPQ (szt.) Rozmiar kartonu (cm) Skok (mm)
2

M7264-2-0000-2B

M7264-2-0001-2B

M7264-2-0002-2B

itp.

 4800 33×30×27 5.0
3

M7264-3-0000-2B

M7264-3-0003-2B

M7264-3-0005-2B

itp.

 3000
 33×30×27 5.0

Parametry techniczne

  • Aktualna ocena: 6A AC, DC Max.

  • Napięcie znamionowe: 250 V AC, DC

  • Temperatura pracy: -40 ℃ ~ + 120 ℃

  • Rezystancja styku: maks. 10 mΩ.

  • Rezystancja izolacji: 1000 mΩ min.

  • Wytrzymujące napięcie: 2800 V AC/minutę

  • Materiał: Obudowa: Nylon66 UL94V-0;  Zacisk: mosiądz, ocynowany.

  • GWT: 750℃ IEC-60335-1

Części współpracujące

Seria HRB M7281 IDC

M7281-N

Seria HRB M7270 IDC

M7270

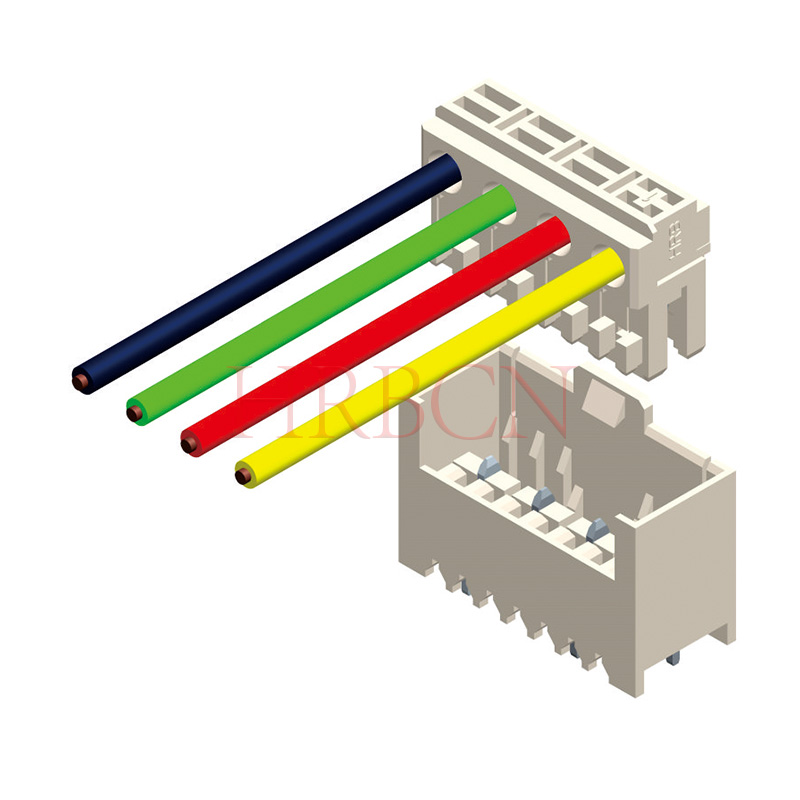

Seria HRB M7260 IDC

M7260



Zgodność

  • Dyrektywa UE RoHS (UE) 2015/863 zmieniająca załącznik II do dyrektywy 2011/65/UE

  • Dyrektywa w sprawie pojazdów wycofanych z eksploatacji (2000/53/WE)

  • AfPS GS 2019: 01 PAK – wielopierścieniowe węglowodory aromatyczne (WWA)

  • Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021

  • Rozporządzenie europejskie dotyczące TZO (UE) 2024/2570

  • Rozporządzenie europejskie dotyczące TZO (UE) 2025/718

  • Rozporządzenie europejskie dotyczące TZO (UE) 2023/1608

  • Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021

  • Rozporządzenie europejskie dotyczące POP (UE) 2025/843

  • Rozporządzenie europejskie dotyczące TZO (UE) 2025/1930

  • Rozporządzenie (WE) Np 1907/2006 dotyczące REACH

  • Propozycja Kalifornii w USA 65

Certyfikaty produktów

Atesty i certyfikaty bezpieczeństwa:  UL&cUL; VDE

Ocena palności UL: UL 94V-0


ZASTOSOWANIA SYSTEMU ZŁĄCZY HRB RAST2.5 i RAST5.0
  • <strong><span style=Zastosowania w pralkach" />
  • <span style=Pralki komercyjne" />
  • <span style=Podłączenie zasilania" />
  • <span style=Elektronika samochodowa" />

Jaką technologię połączeń wykorzystuje złącze RAST 2.5?

W tym złączu RAST 2.5 zastosowano profesjonalną technologię przemieszczania izolacji IDC, zapewniającą szybkie i niezawodne zakończenie przewodu.

Jakie są specyfikacje skoku i pinów tego złącza IDC?

To złącze IDC ma standardowy rozstaw 2,5 mm i zapewnia wiele konfiguracji styków, pasujących do różnych układów okablowania przemysłowego.

Jaki jest prąd i napięcie znamionowe tego złącza RAST 2.5 IDC?

To złącze RAST 2.5 IDC charakteryzuje się stabilnym prądem znamionowym i napięciem do przemysłowych zastosowań związanych z zasilaniem i transmisją sygnału.

Czy to złącze RAST 2.5 nadaje się do automatycznego montażu?

Tak, to złącze RAST 2.5 obsługuje automatyczny montaż, pomagając poprawić wydajność okablowania w produkcji masowej.

Czy to złącze IDC ma funkcje antywibracyjne i zapobiegające nieprawidłowemu działaniu?

To złącze IDC zostało zaprojektowane z blokadą i polaryzacją, aby zapobiec poluzowaniu i nieprawidłowemu połączeniu w trudnych warunkach pracy.

Jakie standardy ognioodporności i bezpieczeństwa spełnia to złącze przewód-płytka?

W tym złączu przewód-płytka zastosowano materiał o wysokiej ognioodporności, który jest zgodny ze światowymi normami bezpieczeństwa przemysłowego i ochrony środowiska.

Jakie zakresy przewodów są kompatybilne z tym złączem IDC RAST 2.5?

To złącze IDC RAST 2.5 pasuje do typowych rozmiarów przewodów przemysłowych i jest szeroko stosowane w standardowych systemach wiązek przewodów.

Jakie są typowe zastosowania tego przemysłowego złącza zasilania?

To przemysłowe złącze zasilania jest szeroko stosowane w sterowaniu przemysłowym, sprzęcie AGD, modułach mocy i sprzęcie automatyki.

Czy to złącze IDC może zastąpić tradycyjne złącza zaciskane?

Tak, to złącze IDC eliminuje usuwanie izolacji i zaciskanie oraz może zastąpić tradycyjne złącza, obniżając koszty produkcji.

Czy to złącze RAST 2.5 jest kompatybilne ze standardowymi interfejsami branżowymi?

To złącze RAST 2.5 jest zgodne z uniwersalnymi standardami przemysłowymi i ma dobrą kompatybilność z głównymi systemami wiązek przewodów.
