P: Jakie są podstawowe parametry w pełni izolowanego żeńskiego terminala rozłącznego 6,35 mm (AWG 16-14)?
Odp.: Typ terminala szybkiego rozłączania: Typ gniazda/flagi
Rozmiar drutu: AWG16-14 (1,31-2,08 mm²)
Szerokość zakładki kojarzącej: 6,35 (0,250 ”)
Grubość zakładki łączącej: 0,8 mm
Kompatybilny zakres średnic izolacji: 4,06 mm/6,60 mm
P: Jakie jest MOQ dla izolowanego terminala 6,35 mm 0,250 ?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 6,35 mm 0,250 ”?
Odp.: L/T: 3-4 tygodnie.
P: Czy to gniazdo AWG16-14 można stosować w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to gniazdo AWG16-14 charakteryzuje się bezpiecznym utrzymywaniem styków, które wytrzymuje typowe poziomy wibracji samochodowych. Nadaje się do obwodów średnioprądowych, jeśli jest zainstalowany zgodnie ze specyfikacją.
P: Jaka jest różnica między złączami 4,75 mm i 6,35 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,75 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,35 mm
złącza obsługują wyższe prądy.
P: Jak wybrać właściwy rozmiar AWG?
Odp.: Wybierz złącze na podstawie średnicy przewodu. Ten produkt jest przeznaczony do przewodów AWG16-14(1,31-2,08 mm²), zapewniając odpowiednie dopasowanie do zaciskania.
P: Czy te złącza są izolowane?
Odp.: Tak, mają w pełni izolowaną tuleję, która zapobiega zwarciom i poprawia bezpieczeństwo.
P: Jaki rozmiar przewodu obsługuje AWG16-14?
Odp.: Zaciski AWG16-14 są przeznaczone do przewodów o przekroju poprzecznym odpowiednim do zastosowań elektrycznych o średnim i wysokim natężeniu.

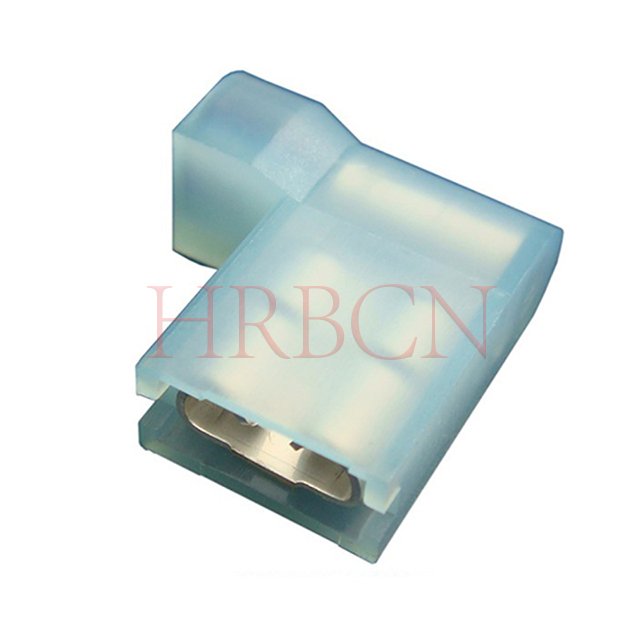

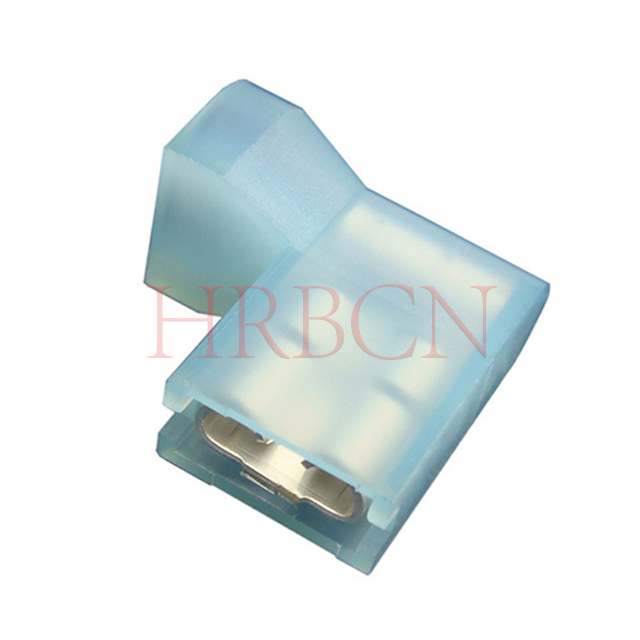

P: Co to jest żeński terminal rozłączający typu flagowego 6,35 mm AWG16-14?
Odp.: Jest to w pełni izolowany żeński terminal rozłączający o średnicy 6,35 mm (0,250 cala), zaprojektowany specjalnie dla średnicy przewodu AWG16-14.
Dzięki konstrukcji z flagą wygiętą pod kątem 90° umożliwia montaż z boku i prowadzenie w sposób oszczędzający miejsce. Pasuje do standardowych męskich zaczepów 6,35 mm, obsługuje średnie obciążenie prądowe i jest szeroko stosowany w sprzęcie AGD, wiązkach przewodów samochodowych i połączeniach modułów elektrycznych.
P: Jaka jest różnica między prostymi terminalami żeńskimi a flagowymi terminalami żeńskimi? Jak wybrać odpowiedni typ?
Odp.: Proste zaciski żeńskie mają prostą konstrukcję wbudowaną, umożliwiającą prostą instalację okablowania, odpowiednią do wąskich przestrzeni i prowadzenia wiązek przewodów w linii.
Terminale typu flagowego mają konstrukcję flagową pod kątem prostym, co umożliwia okablowanie boczne i łatwe lutowanie lub zaciskanie. Idealnie nadają się do zatłoczonych obszarów z okablowaniem i pionowego montażu płytek PCB.
Wybierz typ prosty dla okablowania liniowego; wybierz typ flagi dla prowadzenia pod kątem prostym, ograniczonej przestrzeni montażowej i podłączenia od strony PCB.
P: Jaka jest różnica między AWG16-14 i AWG22-18? Jak wybrać odpowiedni rozmiar drutu?
Odp.: Przewody AWG16-14 mają większy przekrój i wytrzymują wyższe obciążenia prądowe, idealnie nadają się do głównych obwodów zasilania i średnioprądowych. Natomiast przewody AWG22-18 są cieńsze, przeznaczone do okablowania niskoprądowego i pomocniczego.
Wybierz AWG16-14 do komponentów o dużej mocy i zastosowań o dużym obciążeniu, natomiast AWG22-18 jest zalecany do linii sygnałowych i pomocniczych systemów elektrycznych.
P: Jakie są różnice pomiędzy terminalami 0,110”, 0,187”, 0,205” i 0,250”? Jak wybrać odpowiedni rozmiar?
Odp.: Liczby te odnoszą się do szerokości zaczepu szybkozłączy w calach:
0,110 ' to najmniejszy rozmiar dla obwodów sygnałowych i pomocniczych o niskim natężeniu;
0,187 ” to najpopularniejszy rozmiar ogólnego zastosowania w okablowaniu o średnim natężeniu prądu;
0,205 ' zapewnia większą powierzchnię styku dla wyższego prądu i bardziej stabilnego połączenia;
0,250' to największy rozmiar, przeznaczony do obwodów głównych o dużej wytrzymałości i dużej mocy.
Aby dokonać wyboru, dopasuj szerokość zacisku do współpracującego złącza, przewodu AWG, prądu roboczego i przestrzeni instalacyjnej. Używaj mniejszych rozmiarów dla linii sygnałowych i większych rozmiarów dla głównych zastosowań zasilania i wysokoprądowych.

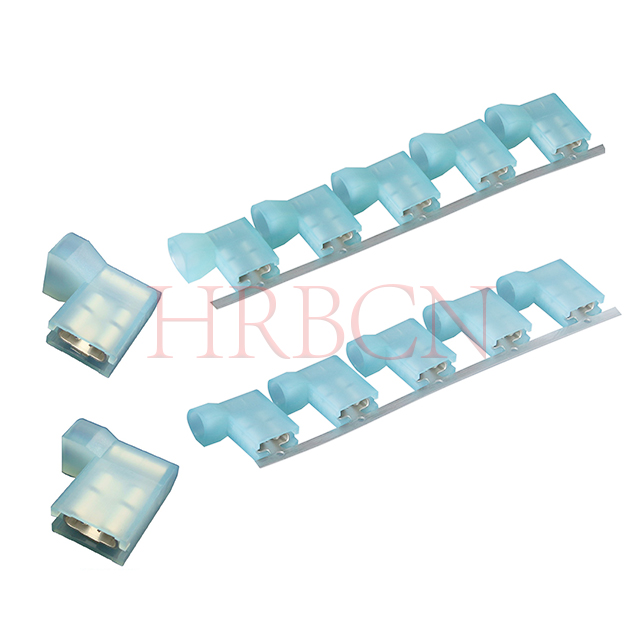

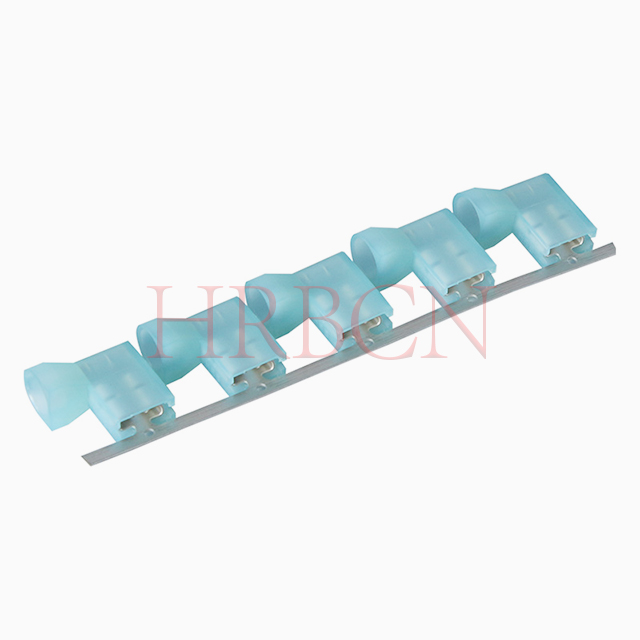

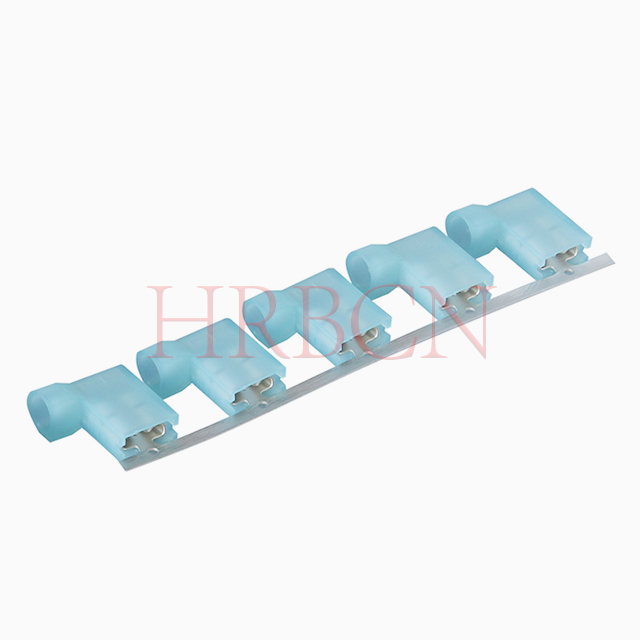

P: Jakie są różnice pomiędzy terminalami M7600FNS-5(8)-b i M7600FNS-5(8)-b1? Jak wybrać ten właściwy?
Odp.: Wszystkie należą do serii w pełni izolowanych żeńskich terminali flagowych M7600FNS 6,35 mm.
Zasady kodowania są następujące:
①: (8) oznacza grubość zakładki zaciskowej: 0,8 mm.
②: b / b1 oznaczają różną średnicę wewnętrzną izolacji i zakres przekrojów drutu, oba dla okablowania AWG 16-14. b=Ins. Średnica, maks.: 4,06 mm; b1=Ins. Średnica, maks.: 6,60 mm.
③: Grubość wypustki 0,8 mm zapewnia lepszą przewodność, większą odporność na wibracje i większą nośność niż typ 0,5 mm.
Przewodnik po wyborze:
① : Wybierz 0,8 mm (8) w przypadku zastosowań o wysokim natężeniu prądu, intensywnych wibracjach i ciężkich warunkach;
② : Wybierz b lub b1 w zależności od rzeczywistej średnicy zewnętrznej drutu, aby zapewnić idealne dopasowanie do zaciskania i izolacji.
