(250) katalog prostych końcówek męskich.pdf
| Nr części | A | B | C | D | E | F | G | H | Rozmiar drutu | Ins Dia. maks |
| M6351FN(S)-5(8)-b1 | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 6,60 mm |
| M6351FN(S)-5(8)-b1(A) | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 6,60 mm |
| M6351FN(S)-5(8)-R | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-R(A) | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-b | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 4,06 mm |
| M6351FN(S)-5(8)-b(A) | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 4,06 mm |
| M6351FN(S)-5(8)-R1 | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 13.25 | 0.78 | 23.70 | 10.20 | 8.95 | 6.30 | 15.60 | 0.80 | AWG#12-10 | 8,13 mm |
| M | 6351 | F | N | S | 8 | (5) | R1 | (A) |
| A | B | C | D | E | F | G | H | J |
A. Typ: M=Wykończony

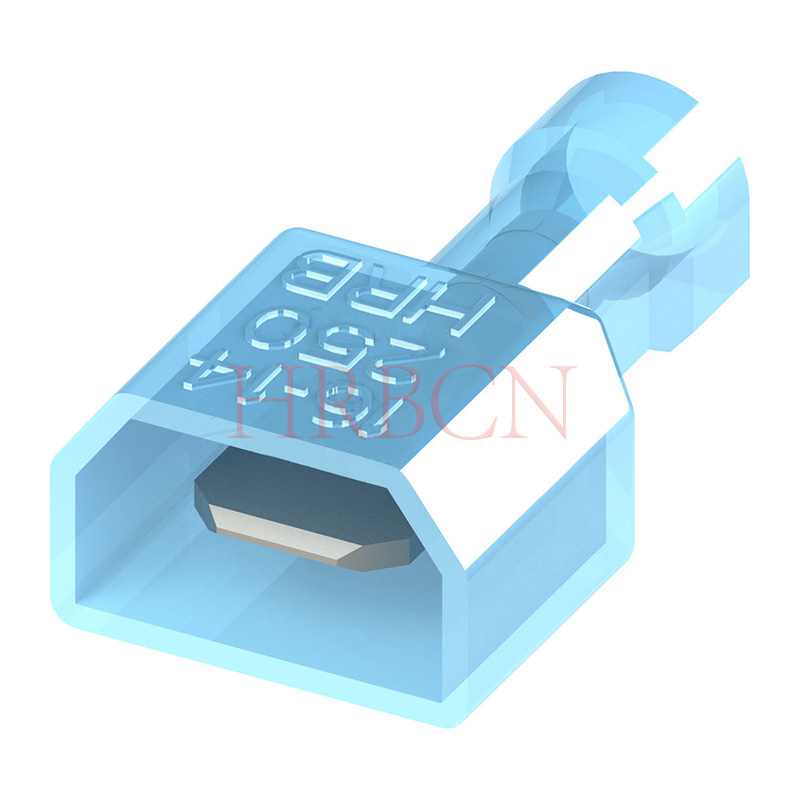

B. Typ produktu: 6351=W pełni izolowany prosty terminal męski.
C. F=Całkowicie izolowany
D. N=Nylon B=Mosiądz
E. Metoda pakowania: S=pasek L=luzem
F. Seria: 1=2,8mm(0,110 cala) 2=5,2mm(0,205 cala)
8=4,8mm(0,187 cala) 5=6,3mm(0,250 cala)
G. 5=grubość 0,50 mm (0,020 cala) 8=grubość 0,80 mm (0,032 cala)
H. R=czerwony (22-18 AWG) R1=maks. izolacja przewodu średnica 3,80 mm
b=niebieski(16-14 AWG) b1=izolacja przewodu max. średnica 4,50 mm
J. A=Typ z otworem nieprzelotowym, pusty=Typ z otworem przelotowym
