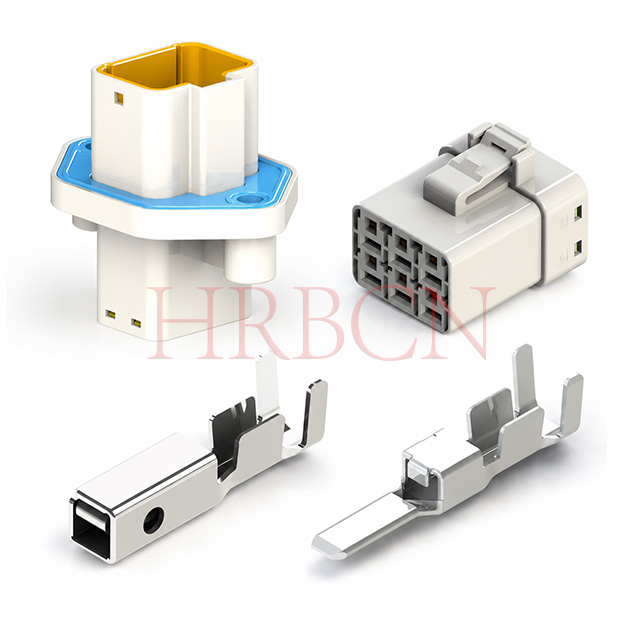

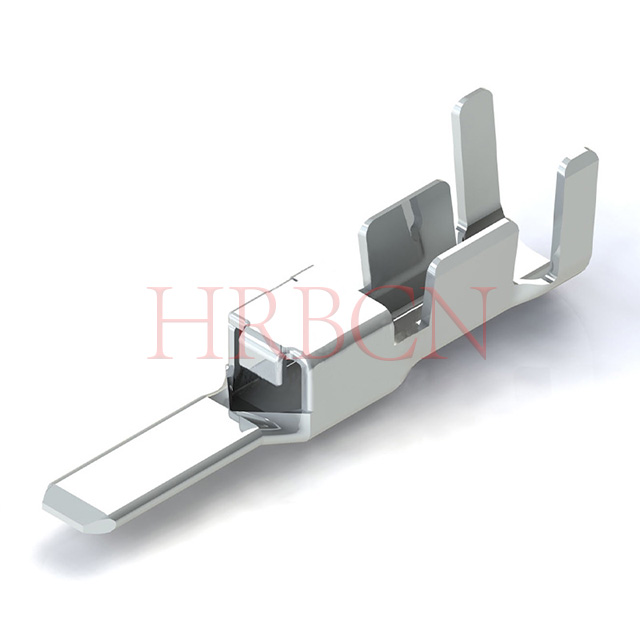

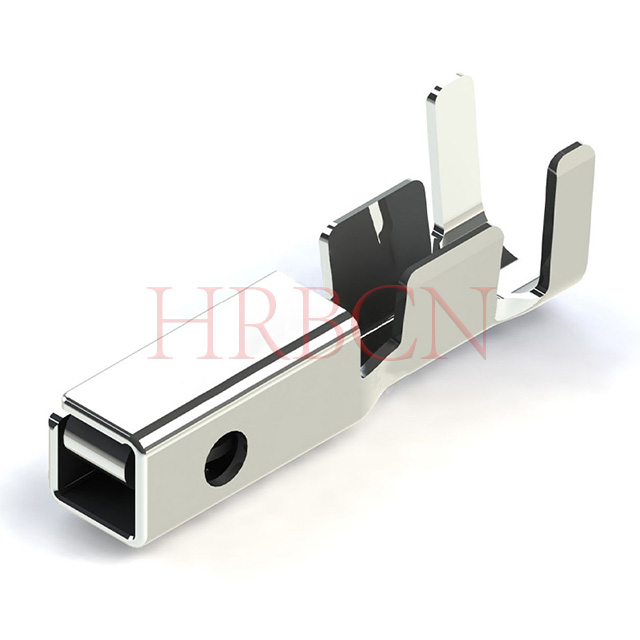

HRB 6,35 mm Przewód do montażu panelowego na przewodzie Wodoodporne złącza elektryczne

Wodoodporne złącza elektryczne typu przewód-przewód HRBCN do montażu panelowego o rozstawie 6,35 mm mają stopień pyłoszczelności i wodoodporności IP67 zgodnie z normą IEC 60529. Seria obsługuje konfiguracje jedno-/dwurzędowe z 2, 3, 4 stykami w rzędzie, wyposażona w podwójny system blokowania łączący zamek główny i dodatkowy zamek TPA, aby zapobiec wycofywaniu terminala podczas wibracji.
Zbudowane z obudowy PBT, zintegrowanej silikonowej zatyczki uszczelniającej i styków z brązu fosforowego z powłoką niklowo-cynową, złącza te zapewniają stabilną niską rezystancję styku (szeroki zakres temperatur -40 ℃ ~ +130 ℃), wytrzymują napięcie 600 V i przenoszą maksymalny prąd do 30 A. Dostępne z zatyczkami uszczelniającymi oznaczonymi kolorami zielonym/niebieskim dla różnych średnic zewnętrznych izolacji przewodów, są szeroko stosowane w maszynach budowlanych, robotach AGV, transporcie chłodniczym, oświetleniu górniczym, magazynowaniu energii i środowiskach morskich z wilgotną mgłą solną, w pełni zgodne z dyrektywą RoHS z konfigurowalną usługą montażu wiązek przewodów.
  • W pełni zgodny z RoHS i REACH
  • Certyfikat UL i cUL
Stan dostępności:
Ilość:
  • A-M63501WF, A-M63502WF

  • HRBCN

  • 8536909000

Definicja P/N



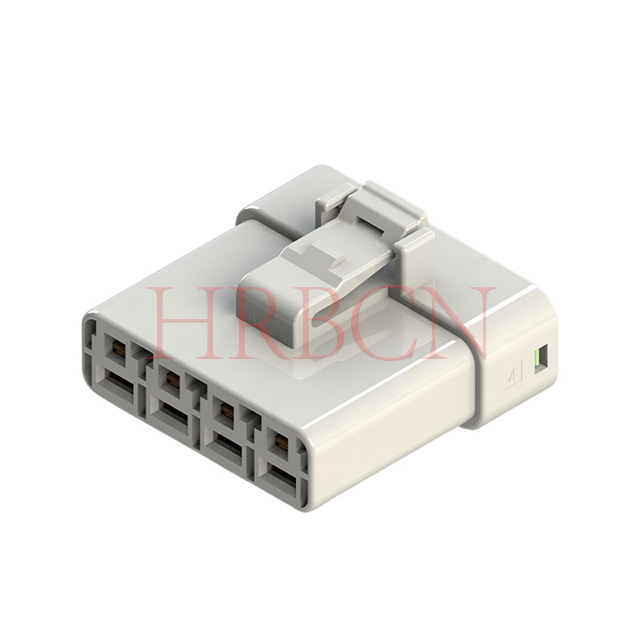

A- M63501WF -N X N -W -X

           ①          ② ③ ④ ⑤

①M63501WF: seria HRB, wtyczka

②1: pojedynczy rząd; 2: podwójny rząd

③N: Liczba pinów w rzędzie 2/3/4 piny

④Kolor: W: biały

⑤Kolor zatyczki uszczelniającej:

-1: Zielony (izolacja przewodu OD 2,65–3,1 mm)

Puste: niebieskie (izolacja przewodu OD 2,9–4,0 mm)


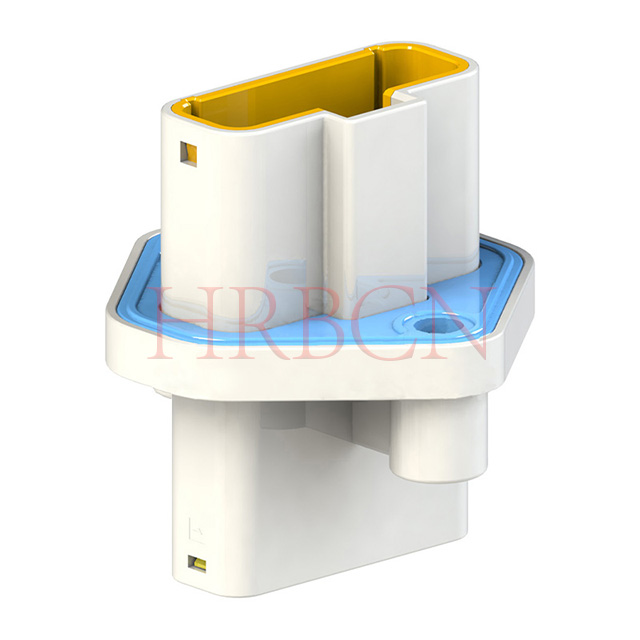

A- M63502WF -N X N -W -X -P

           ①          ② ③ ④ ⑤ ⑥

①M63502WF: seria HRB, gniazdo

②1: pojedynczy rząd; 2: podwójny rząd

③N: Liczba pinów w rzędzie 2/3/4 piny

④Kolor: W: biały

⑤Kolor zatyczki uszczelniającej:

-1: Zielony (izolacja przewodu OD 2,65–3,1 mm)

Puste: niebieskie (izolacja przewodu OD 2,9–4,0 mm)

⑥P: Z mocowaniem panelowym



Podstawowe funkcje



  • Wodoodporność i pyłoszczelność IP67 w środowiskach zewnętrznych i wilgotnych

  • Stały rozstaw styków 6,35 mm, zwarta konstrukcja obudowy do montażu na ograniczonej przestrzeni

  • Podwójny system blokowania (zamek główny + zamek dodatkowy TPA) zapobiegający wyjęciu terminala

  • Zintegrowany silikonowy pierścień uszczelniający zapewniający stabilny, długotrwały efekt wodoodporności

  • Zaciski z brązu fosforowego z powłoką Ni+Sn, o niskiej rezystancji styku i odporności na korozję

  • Szeroki zakres temperatur pracy: -40 ℃ ~ +130 ℃

  • Wiele opcji zliczania pinów, aby spełnić różne wymagania dotyczące połączenia zasilania i sygnału

  • Zgodna z RoHS, bezpośrednia dostawa fabryczna z konfigurowalną usługą montażu wiązek przewodów

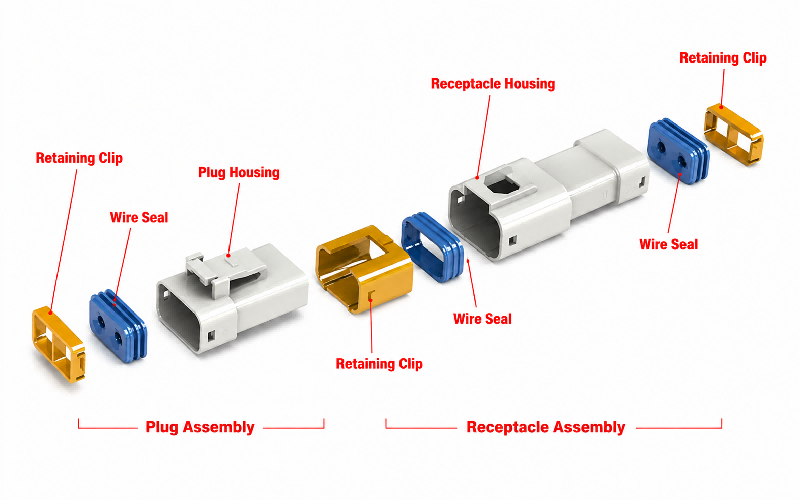

Widok rozstrzelony




Uszczelki drutu, zaciski mocujące, pierścienie uszczelniające, zaciski i obudowy współpracują synergicznie, zapewniając bezpieczne połączenie, niezawodną ochronę uszczelnienia i stabilną, długoterminową wydajność montażu.


Wodoodporne złącze 6,35, widok rozłożony



Scenariusze zastosowań



  • Maszyny budowlane

Nadaje się do koparek i pojazdów inżynieryjnych, jest odporny na wibracje i trudne warunki pogodowe na zewnątrz.

  • Roboty logistyczne AGV

Stabilne połączenie zasilania dla zautomatyzowanych urządzeń magazynowych.

  • Pojazdy do transportu chłodniczego

Dostosuj się do długoterminowych środowisk pracy w niskiej temperaturze.

  • Oświetlenie górnicze

Wodoodporna i pyłoszczelna konstrukcja pasuje do wilgotnych podziemnych tuneli.

  • Urządzenia do magazynowania energii

Obsługuje transmisję dużej mocy w zewnętrznych systemach magazynowania energii.

  • Sprzęt morski

Potrafi radzić sobie w wilgotnym i słonym środowisku morskim.



Często zadawane pytania techniczne


P: Jak włożyć zaciśnięte styki do obudowy złącza?

Odp.: Przed włożeniem zaciśniętych styków ustaw zespół obudowy złącza i styki w celu prawidłowego dopasowania. Umieścić obudowę blokadą skierowaną do góry i ustawić styk tak, aby jego strona ze szwem beczkowym była również skierowana do góry.

NIE obracaj styku podczas lub po włożeniu; obrót może spowodować uszkodzenie gumowej uszczelki lub pęknięcie obudowy.


⒈W przypadku kontaktu z gniazdem

Krok ①: Przechyl zaciśnięty styk. Oprzyj końcówkę na wgłębieniu wyposażonym w uszczelkę. Ostrożnie rozszerz otwór uszczelki, aby uniknąć uszkodzenia górnej powierzchni wnęki. Wciśnij końcówkę stykową na gumową płytkę uszczelniającą, aby włożyć część skrzynkową styku.

Krok ②: Wyprostuj zaciśnięty styk, a następnie włóż końcówkę jego sekcji pudełkowej. Wciśnij styk do końca — nie podważaj go ani nie używaj nadmiernej siły — aż usłyszysz kliknięcie.

Krok ③: Po usłyszeniu kliknięcia sygnalizującego pełne włożenie styku, delikatnie pociągnij za przewód, aby upewnić się, że styk jest bezpiecznie zablokowany przez lancę obudowy.


⒉W przypadku kontaktu z zakładką

Krok ①: Włóż zaciskany styk prosto do obudowy. Należy unikać uszkodzenia obwodu wnęki wyposażonej w uszczelkę końcówką kontaktową. Przechylenie styku w kierunku strony blokującej obudowę podczas wkładania może spowodować przecięcie gumowej płytki uszczelniającej i spowodować wejście końcówki stykowej do sąsiedniej wnęki. Patrz rysunek poniżej; Zwróć szczególną uwagę na orientację wkładania.

Krok ②: Wciśnij całkowicie zaciśnięty styk. Nie podważaj ani nie stosuj nadmiernej siły, zatrzymaj się, gdy usłyszysz kliknięcie.

Krok ③: Po usłyszeniu słyszalnego kliknięcia po całkowitym włożeniu delikatnie pociągnij za przewód, aby upewnić się, że zaciśnięty styk jest bezpiecznie zablokowany przez lancę obudowy.


P: Jak usunąć zaciśnięte styki z obudowy po nieprawidłowym włożeniu

Odp.: Jeśli zaciśnięty styk zostanie włożony do niewłaściwej wnęki, jego usunięcie może wykonać wyłącznie wykwalifikowany personel. Nie używać ponownie obudowy ani gumowej płytki uszczelniającej po ich użyciu.

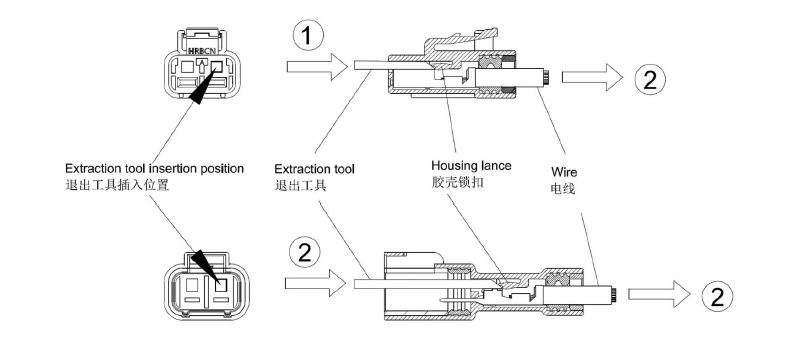

Włóż narzędzie do wyjmowania pomiędzy styk zaciśnięty a obudowę od strony współpracującej. Popchnij narzędzie w kierunku ①, aby odłączyć lancę obudowy od haka blokującego styk. Następnie pociągnij przewód w kierunku ②, aby wyjąć styk z obudowy.

Jak wyciągnąć kontakt z obudowy?



P: Jaka jest prawidłowa procedura łączenia obudowy męskiej i żeńskiej tego wodoodpornego złącza?

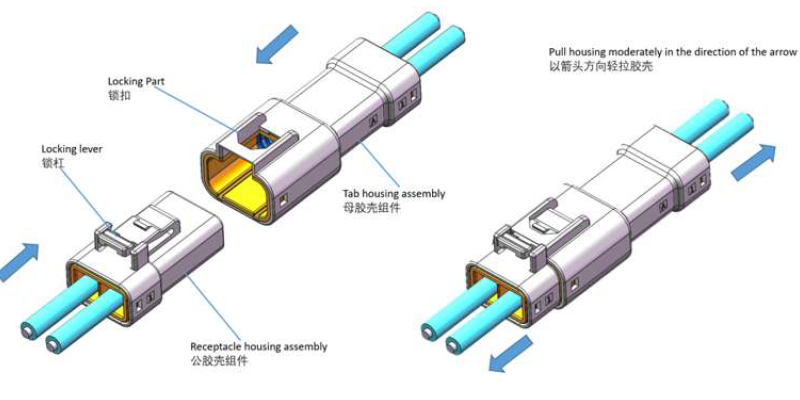

Krok :    Wyrównaj występ blokujący na obudowie męskiej z dźwignią blokującą na obudowie gniazda, jak pokazano na poniższym rysunku. Wykonaj wiązanie wzdłuż osi krycia; nie wtrącaj się.

Krok ②:  Połącz obie obudowy, aż zamek zostanie całkowicie zatrzaśnięty. Sprawdź pewne zamknięcie obudowy, delikatnie pociągając obudowę. (Po prawidłowym zatrzaśnięciu dźwigni blokującej i wypustki blokującej będzie słyszalne kliknięcie.)

Schemat montażu A-M63501 i A-M63502


Aktualna ocena
30Amaks. (AWG10)
Maks. 25A (AWG12)
Napięcie znamionowe
600 V prądu przemiennego
Zakres temperatur
-40°C do +130°C
Rezystancja stykowa
≤20mΩ Maks
Rezystancja izolacji
1000MΩ Min
Wytrzymujące napięcie
2200 V AC/minutę
Stopień wodoodporności
IP67 zgodnie z IEC 60529
Zastosowanie terminala
AWG10
AWG16-12
AWG18-16
Tworzywo
Styki: stop miedzi
Obudowa: PBT
Pierścień uszczelniający/korek: silikon
Skończyć
Cynowanie nad Ni w obszarze styku
Możliwość plombowania
Tak
