Często zadawane pytania techniczne

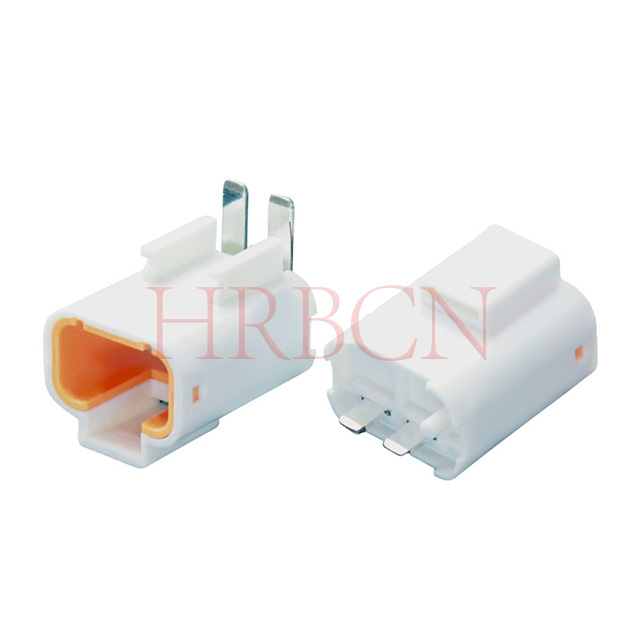

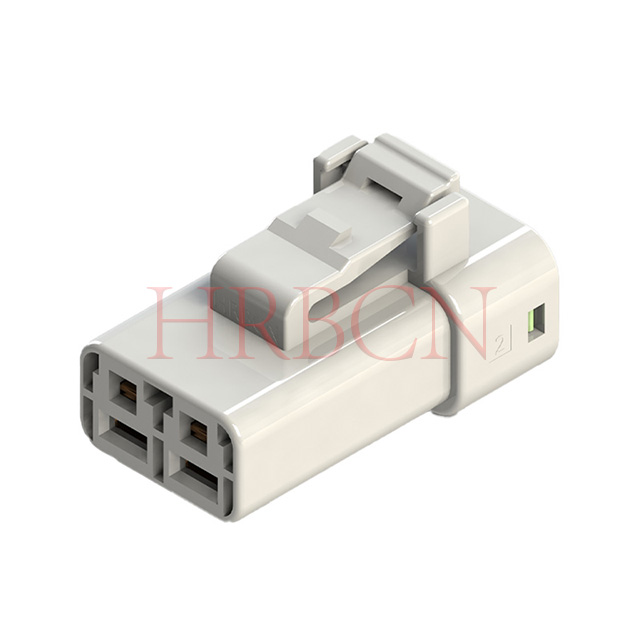

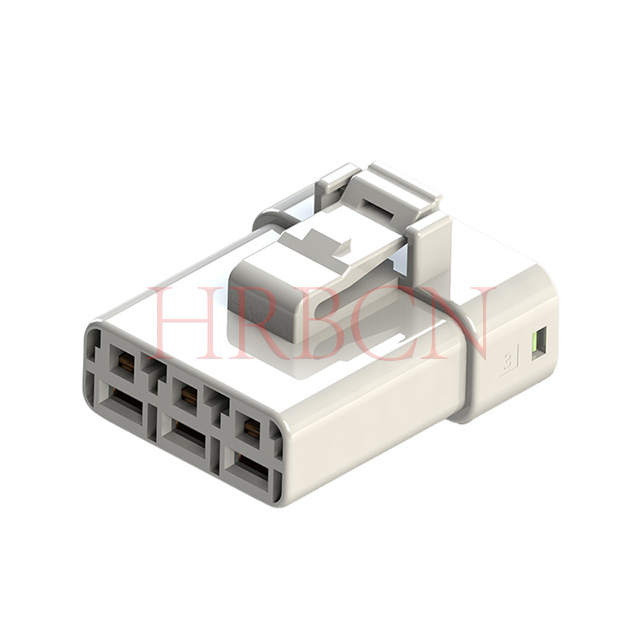

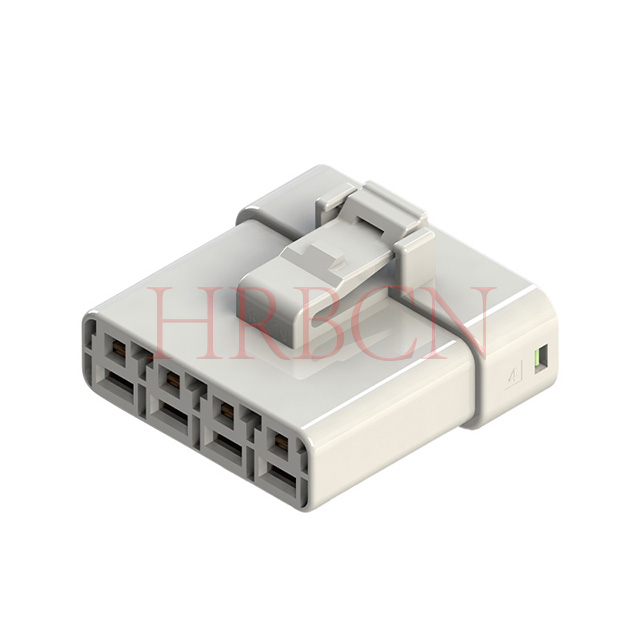

P: Czy do wodoodpornego złącza przewód-płytka HRB M63505 powinienem wybrać złącze kątowe 90° czy złącze proste 180°?
Odp.: Wybór zależy od układu PCB, przestrzeni wewnętrznej obudowy i wymagań dotyczących prowadzenia okablowania; parametry elektryczne, stopień wodoodporności (IP67) i wartości znamionowe prądu/napięcia są identyczne w przypadku obu modeli.
⒈180° Prosta głowica (sworzeń pionowy)
Obowiązujące scenariusze:
Wystarczający prześwit pionowy nad płytką drukowaną; przewody biegną prosto do przodu wzdłuż kierunku pionowego powierzchni PCB.
Skrzynki sterujące, moduły akumulatorów samochodowych i sprzęt zewnętrzny z dużą ilością miejsca na okablowanie wewnętrzne, łatwe do prostego podłączania i konserwacji.
Gęsto rozmieszczone złącza wielorzędowe wymagające jednolitego okablowania do przodu.
Zalety: Prosty montaż, intuicyjna obsługa, mniejsze naprężenia zginające drutu, wygodna kontrola i demontaż po wprowadzeniu na rynek.
Wady: Zajmuje wysokość pionową wewnątrz obudowy; niezalecane w przypadku wąskiego sprzętu o ograniczonej wysokości.
Głowica kątowa ⒉90° (trzpień poziomy)
Obowiązujące scenariusze:
Kompaktowe, cienkie obudowy o ograniczonej wysokości wewnętrznej w pionie, takie jak wbudowane kamery samochodowe, sterowniki do motocykli elektrycznych i mini wodoodporne moduły zewnętrzne.
Przewody muszą być prowadzone poziomo wzdłuż powierzchni PCB lub bocznej ściany obudowy, aby uniknąć przeciskania się przez pokrywę obudowy.
Wyposażenie pojazdu podatne na wibracje: okablowanie poziome rozprasza siłę ciągnącą drut z dala od połączeń lutowanych PCB, aby zmniejszyć ryzyko złamania pinów.
Zalety: Znaczna oszczędność miejsca do montażu w pionie, schludne prowadzenie boczne, ograniczenie nadmiernego zginania drutu.
Wady: Wymaga zarezerwowanego poziomego odstępu bocznego na okablowanie; nieco mniejsza funkcjonalność podczas ślepego wstawiania w wąskie wnęki.

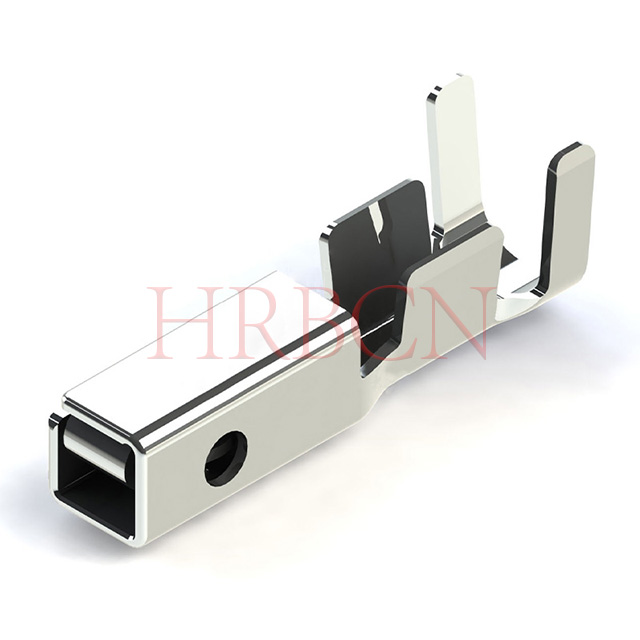

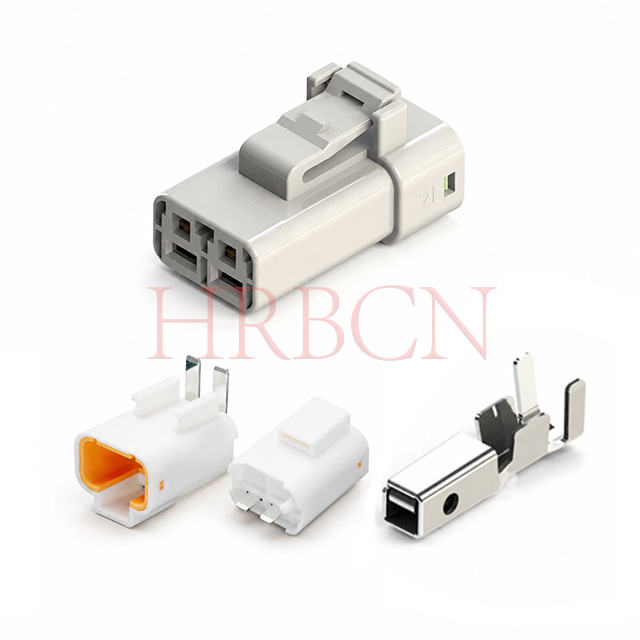

P: Jak włożyć zaciśnięte styki do obudowy złącza?
Odp.: Przed włożeniem zaciśniętych styków ustaw zespół obudowy złącza i styki w celu prawidłowego dopasowania. Umieścić obudowę blokadą skierowaną do góry i ustawić styk tak, aby jego strona ze szwem beczkowym była również skierowana do góry.
NIE obracaj styku podczas lub po włożeniu; obrót może spowodować uszkodzenie gumowej uszczelki lub pęknięcie obudowy.
⒈W przypadku kontaktu z gniazdem
Krok ①: Przechyl zaciśnięty styk. Oprzyj końcówkę na wgłębieniu wyposażonym w uszczelkę. Ostrożnie rozszerz otwór uszczelki, aby uniknąć uszkodzenia górnej powierzchni wnęki. Wciśnij końcówkę stykową na gumową płytkę uszczelniającą, aby włożyć część skrzynkową styku.
Krok ②: Wyprostuj zaciśnięty styk, a następnie włóż końcówkę jego sekcji pudełkowej. Wciśnij styk do końca — nie podważaj go ani nie używaj nadmiernej siły — aż usłyszysz kliknięcie.
Krok ③: Po usłyszeniu kliknięcia sygnalizującego pełne włożenie styku, delikatnie pociągnij za przewód, aby upewnić się, że styk jest bezpiecznie zablokowany przez lancę obudowy.
⒉W przypadku kontaktu z zakładką
Krok ①: Włóż zaciskany styk prosto do obudowy. Należy unikać uszkodzenia obwodu wnęki wyposażonej w uszczelkę końcówką kontaktową. Przechylenie styku w kierunku strony blokującej obudowę podczas wkładania może spowodować przecięcie gumowej płytki uszczelniającej i spowodować wejście końcówki stykowej do sąsiedniej wnęki. Patrz rysunek poniżej; Zwróć szczególną uwagę na orientację wkładania.
Krok ②: Wciśnij całkowicie zaciśnięty styk. Nie podważaj ani nie stosuj nadmiernej siły, zatrzymaj się, gdy usłyszysz kliknięcie.
Krok ③: Po usłyszeniu słyszalnego kliknięcia po całkowitym włożeniu delikatnie pociągnij za przewód, aby upewnić się, że zaciśnięty styk jest bezpiecznie zablokowany przez lancę obudowy.
P: Jak usunąć zaciśnięte styki z obudowy po nieprawidłowym włożeniu
Odp.: Jeśli zaciśnięty styk zostanie włożony do niewłaściwej wnęki, jego usunięcie może wykonać wyłącznie wykwalifikowany personel. Nie używać ponownie obudowy ani gumowej płytki uszczelniającej po ich użyciu.
Włóż narzędzie do wyjmowania pomiędzy styk zaciśnięty a obudowę od strony współpracującej. Popchnij narzędzie w kierunku ①, aby odłączyć lancę obudowy od haka blokującego styk. Następnie pociągnij przewód w kierunku ②, aby wyjąć styk z obudowy.
Środki ostrożności:
Przed demontażem sprawdź, czy końcówka narzędzia do ekstrakcji jest całkowicie wsunięta w szczelinę pomiędzy zaciśniętym stykiem a lancą w obudowie.
Przed ponownym użyciem usuniętego zaciśniętego styku należy sprawdzić, czy nie jest on odkształcony. W przypadku wykrycia odkształcenia styku należy go wymienić na nowy (wymagane jest ponowne zaciśnięcie).
Nie podważaj zaciśniętego styku za pomocą narzędzia do wyjmowania. Jeśli podczas demontażu nastąpi podważenie, wymień styk na nowy.
Jeśli podczas wyjmowania styku gniazdowego narzędzie do wyjmowania zostanie omyłkowo włożone w szczelinę sekcji współpracującej styku, należy wymienić styk na nowy, niezależnie od głębokości włożenia.
Jeśli zaciśniętego styku nie można usunąć nawet delikatnie pociągając za przewód, nie używaj siły, aby go wyciągnąć. Rozpocznij procedurę usuwania od początku.
