HRB IP67 IP69K Uszczelnione złącze samochodowe WTW

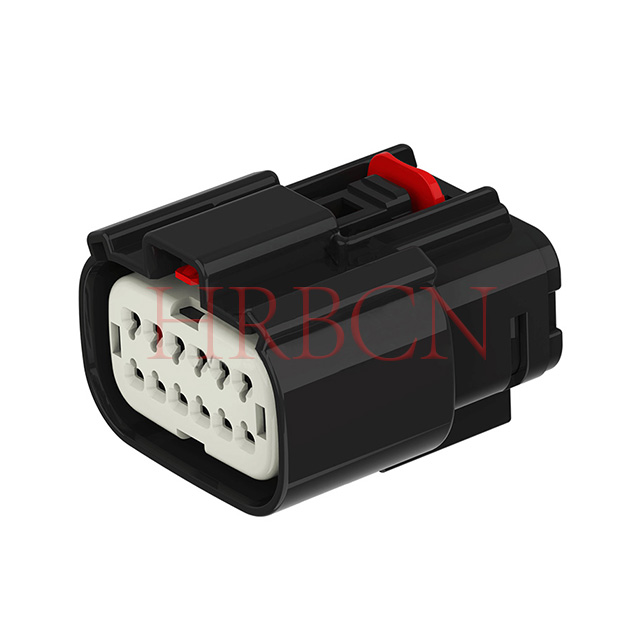

Definicja P/N

A-M35004-2xN-XCXX

①       ②          ③ ④⑤⑥ ⑦

① O: Zastosowanie w motoryzacji

② Numer seryjny elementu HRB, obudowa gniazda

③ Nr pinu: dwurzędowy,  liczba pinów w rzędzie: 2 x2 / 2x 3/ 2x 4/ 2x 6/ 2x 8/ 2x 10 pinów

④ Kod klucza: typ A/B/C/D

⑤ HSG Kolor: B: czarny, Y: żółty, LG: Jasnoszary, DG: Ciemnoszary, SG: Kamienny szary, N: Naturalny

⑥ Kolor uszczelki pierścieniowej: GN: zielony, R: czerwony

⑦ C: Z CPA, Puste: Bez CPA

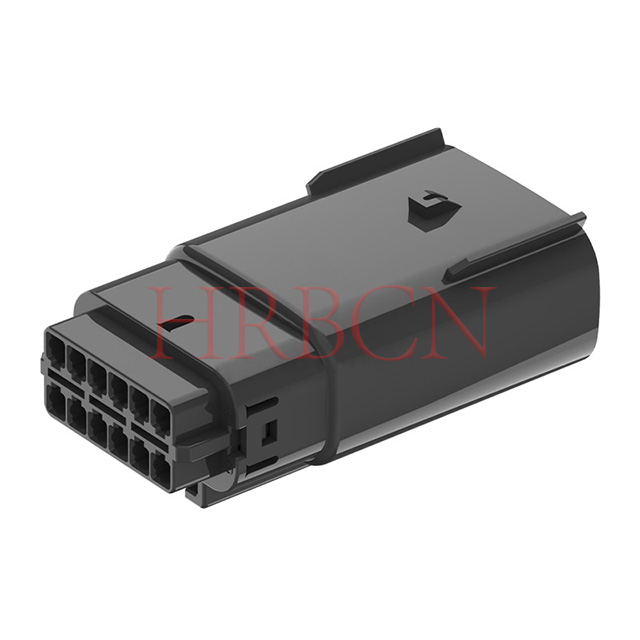

A -M 35005-2X N -X -C

①       ②          ③   ④⑤

①A: Zastosowanie w motoryzacji

②Seria HRB, obudowa wtyczki

③ Nr pinu: dwurzędowy, liczba pinów w rzędzie: 2x2/2x3/2x4/2x6/2x8/2x10 pinów

④Polaryzacja: A: typ A; B: typ B; C: typu C; D: Typ D

⑤Kolor: B: czarny; Y: Żółty; LG: jasnoszary; DG: Ciemnoszary; SG: Kamienny szary

Podstawowe zalety i kluczowe funkcje

• Podwójne uszczelnienie IP67 i IP69K

Spełniają normy IEC 60529 IP67 dotyczące zanurzenia i USCAR-2 IP69K dotyczące mycia gorącą wodą pod wysokim ciśnieniem. W pełni uszczelniona struktura wewnętrzna blokuje wnikanie kurzu, wody i detergentów, idealnie nadaje się do maszyn spożywczych, pralek przemysłowych i trudnych warunków zewnętrznych w każdych warunkach pogodowych.

• Opcje terminala z podwójną powłoką

Styki ze stopu miedzi ze standardowym cynowaniem do ogólnych projektów przemysłowych; konfigurowalne złocenie dla przybrzeżnych urządzeń charakteryzujących się dużą wilgotnością, wysokimi wibracjami lub sprzętem o długiej żywotności w celu zmniejszenia utleniania styków i tłumienia sygnału.

• Szeroki zakres temperatur i trwała obudowa PBT

Obudowa z tworzywa PBT charakteryzuje się doskonałą odpornością na ciepło, odpornością na starzenie i wytrzymałością mechaniczną, stabilną pracą w temperaturze -40°C ~ +125°C, odpornością na ciepło silnika, zimno na zewnątrz i częste zmiany temperatur.

• Uniwersalne dopasowanie przewodów AWG14–22

Obejmuje cienkie przewody sygnałowe głównego nurtu AWG14, AWG16, AWG18, AWG20, AWG22, elastyczne do montażu czujnika, zasilania niskoprądowego i wiązki sygnałowej.

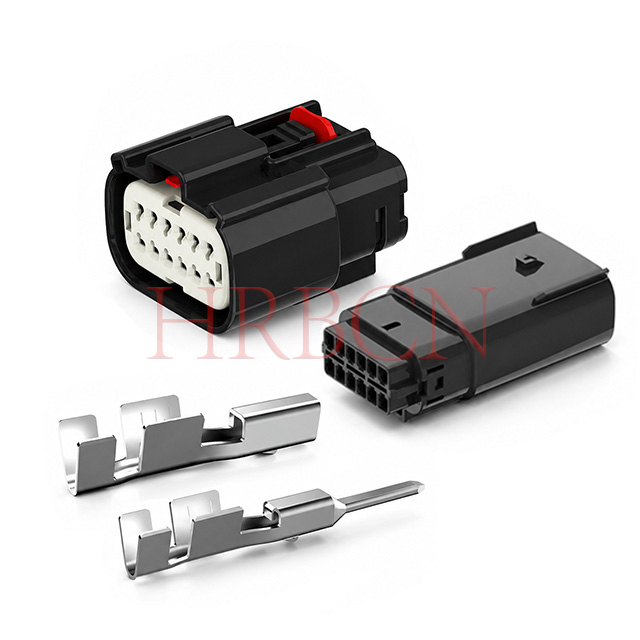

• Kompletny system dopasowywania wspierającego

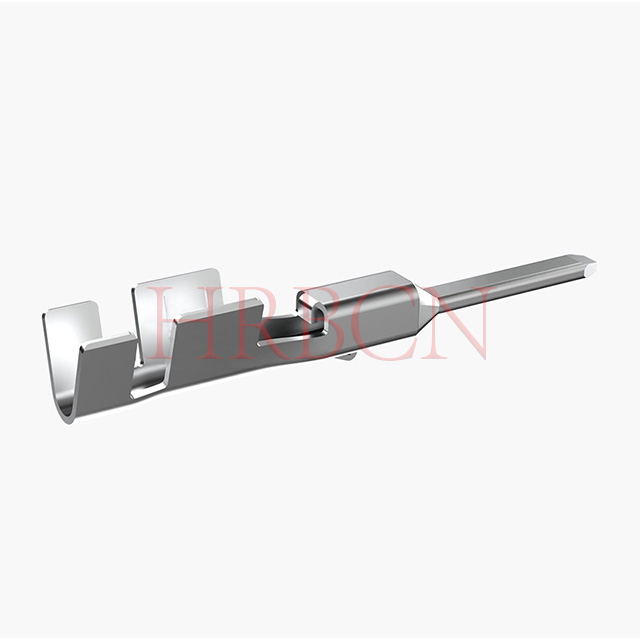

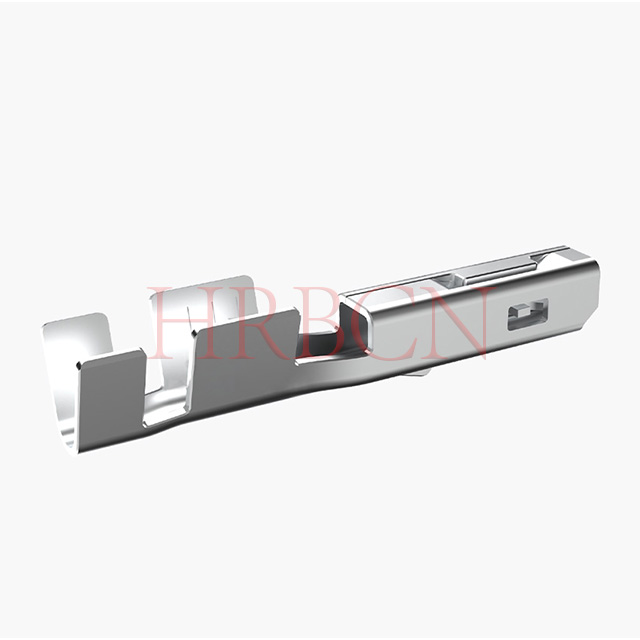

Dostępny pełny zestaw obudów męskich/żeńskich i dedykowanych końcówek zaciskanych (A-T35005PS / A-T35004PS); osobna wysyłka masowa komponentów w celu uproszczenia procesów produkcyjnych w fabryce uprzęży.

• Zgodność środowiskowa UE

W pełni zgodny z RoHS i REACH, brak substancji niebezpiecznych podlegających ograniczeniom, płynna odprawa celna dla europejskich i światowych zamówień eksportowych.
