M2545-NK Pionowy przewód łączący z płytką 2,54 mm | HRB

Udostępnij:

M2545-NK Pionowy przewód łączący z płytką 2,54 mm | HRB

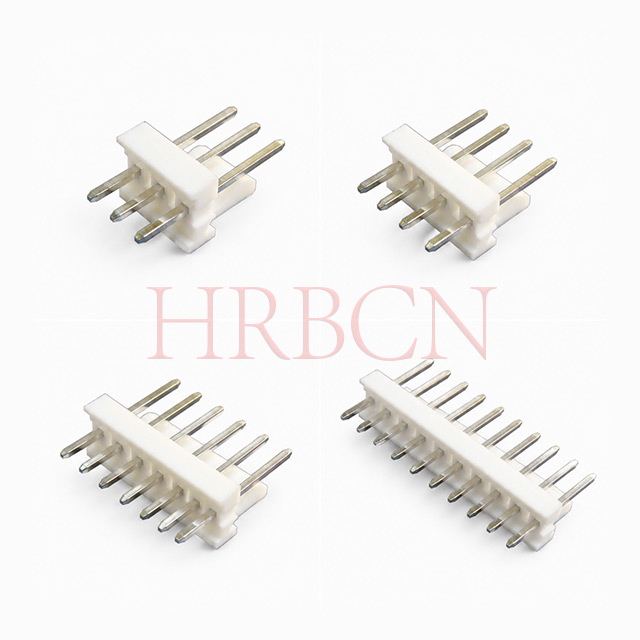

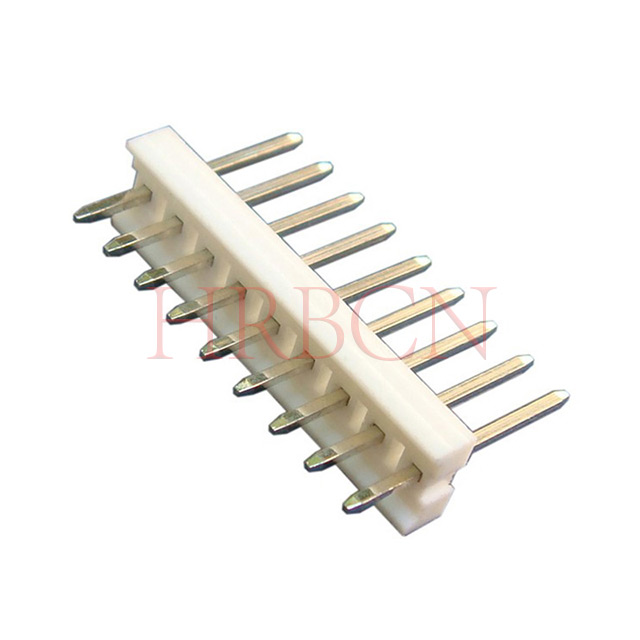

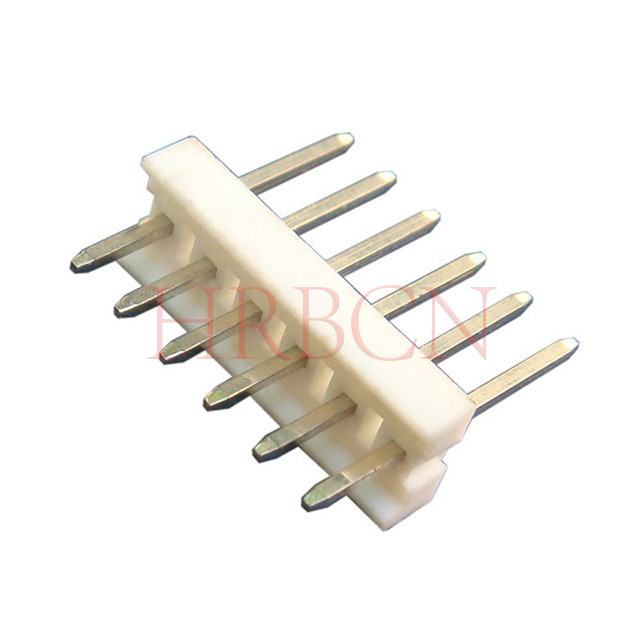

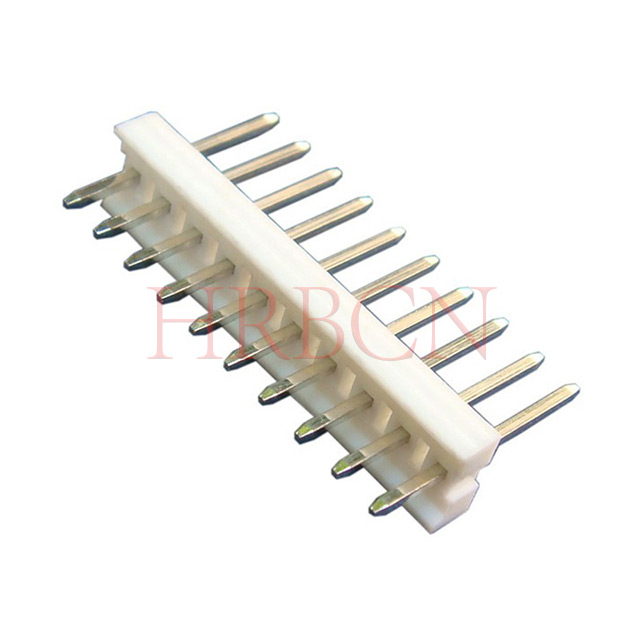

Pionowa listwa łącząca przewód-płytka M2545-NK ma standardowy rozstaw linii środkowej 2,54 mm i konstrukcję jednorzędową z konstrukcją montażową z otworami przelotowymi. Wyposażony w kwadratowe, cynowane styki i trudnopalną obudowę, ma spolaryzowaną strukturę i blokadę cierną, aby zapewnić stabilne połączenie. Dostępna w wielu standardowych liczbach pinów, seria ta jest w pełni kompatybilna z głównymi zespołami kabli IDC i pasującymi gniazdami. Zapewnia niezawodne działanie elektryczne i mechaniczne, szeroko stosowane w scenariuszach połączeń sygnałowych i małej mocy dla urządzeń elektronicznych. Wszystkie produkty spełniają światowe standardy ochrony środowiska.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
M2545-NK
marka produktu：
HRB
Kod produktu：
8536909000

Pionowa listwa łącząca przewód-płytka o rozstawie 2,54 mm (0,100 cala), jednorzędowa, do montażu przez otwór

Definicja P/N HRB

M2545-NK

① ②③④

①M2545: seria HRB

②Puste: pionowe

③N: Liczba pinów: 2-16

④K: Okryty

Wymiar M2545-NK

Nr części HRB		Dimensions		Nr części		Dimensions
TYP UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B	TYP UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86

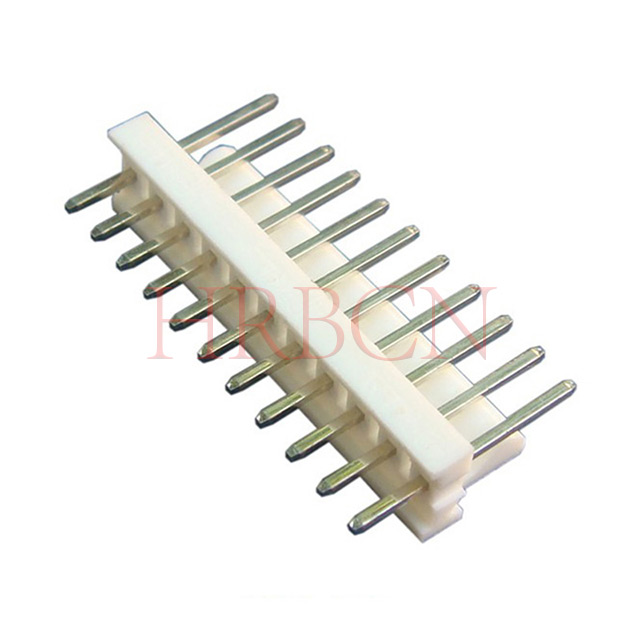

M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56

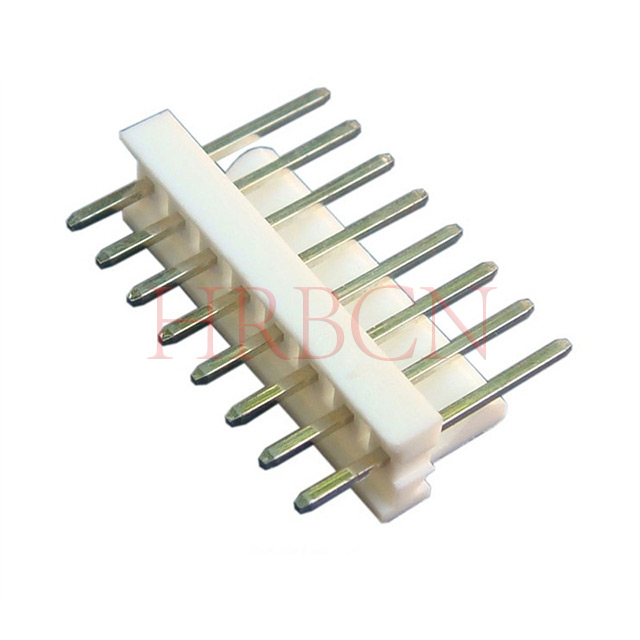

M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Kluczowe dane techniczne

Właściwości mechaniczne i fizyczne

Podziałka: 2,54 mm / 0,100 cala w linii środkowej
Konfiguracja: pojedynczy rząd, pionowa orientacja prosta 180°
Sposób montażu: Lutowanie przelotowe DIP
Dostępne pozycje: od 2 do 16 pinów, akceptowalna jest niestandardowa liczba pinów
Materiał obudowy: poliester trudnopalny UL94 V-0
Materiał styków: Mosiądz pokryty czystą cyną
Temperatura pracy: -40°C do +130°C

Oceny elektryczne

Prąd znamionowy: 4A (maks. na styk)
Napięcie znamionowe: 250 V AC
Rezystancja styku: maks. 3 mΩ.
Rezystancja izolacji: 5000 MΩ min.
Wytrzymujące napięcie: 2200 V/AC (1 minuta)

Wydajność lutowania

Zalecana temperatura lutowania: 245°C ±0,5°C
Czas lutowania: 4±0,5 sekundy
Nośność konstrukcyjna pomiędzy obudową a sworzniem: ≥ 2,0 kg

Schemat krycia

Współpraca z zamkniętym końcem IDC pod kątem 90°

Łączenie z zasilaniem 180° przez IDC

Złącze 2,54 mm pasujące do montażu na płytce drukowanej

Często zadawane pytania (FAQ)

Często zadawane pytania techniczne

P: Jakie złącza współpracują z tym pionowym nagłówkiem?

Odp.: Pasuje do standardowych złączy IDC o rozstawie 2,54 mm, w tym do zestawów kabli IDC o kącie zamkniętym 90° i przelotowych o kącie 180°, zapewniających uniwersalne łączenie przewodu z płytką.

P: Czy mogę dostosować liczbę pinów lub specjalne specyfikacje?

Odp.: Standardowe opcje obejmują od 2 do 16 pinów. Niestandardowa długość sworznia, specjalne pokrycie i niestandardowe pozycje są dostępne na życzenie.

P: Jaka metoda lutowania jest odpowiednia dla tego nagłówka?

Odp.: obsługuje lutowanie na fali i lutowanie ręczne. Aby uzyskać stabilny efekt spawania, należy przestrzegać standardowych parametrów temperatury lutowania bezołowiowego.

P: Jaki jest rozstaw i typ mocowania tego złącza?

Odp.: Przyjmuje standardową rozstawę 2,54 mm (0,100 cala), jednorzędową konstrukcję pionową 180°, montaż DIP z otworem przelotowym do instalacji na płytce drukowanej.

Często zadawane pytania dotyczące zakupów

P: Czy masz w magazynie tę pionową listwę przyłączeniową typu „przewód-płytka”?

Odp.: Większość standardowych rozmiarów szpilek jest dostępna w magazynie. W przypadku dużych zamówień lub specjalnych, niestandardowych specyfikacji, prosimy o wcześniejsze potwierdzenie terminu dostawy z naszym zespołem sprzedaży.

P: Jakie jest MOQ dla tej serii?

Odp.: Obsługujemy niską minimalną wielkość zamówienia, mile widziane są zarówno przykładowe zamówienia próbne, jak i hurtowe zamówienia zbiorcze.

P: Czy mogę mieszać różne modele pinów w jednym zamówieniu?

Odp.: Tak, dopuszczalna jest mieszana wysyłka różnych konfiguracji pinów, aby spełnić Twoje potrzeby związane z zaopatrzeniem w projekt.

P: Jaki jest czas realizacji zamówień masowych?

Odp.: Towary znajdujące się w magazynie mogą zostać wysłane w ciągu 3–5 dni roboczych. Zamówienia niedostępne w magazynie i zamówienia niestandardowe trwają około 4–6 tygodni, w zależności od ilości.

P: Czy możesz dostarczyć dokumenty eksportowe i raporty z testów?

Odp.: Możemy dostarczyć fakturę handlową, listę pakowania, świadectwo pochodzenia, certyfikat RoHS i raporty z testów wydajności mechanicznej.

P: Czy mogę otrzymać bezpłatne próbki do testów?

Odp.: dostarczane są bezpłatne próbki ewaluacyjne, klienci muszą jedynie ponieść koszty przesyłki kurierskiej. Próbki można zamówić w ciągu 1–3 dni roboczych.
