Często zadawane pytania
Często zadawane pytania techniczne
P1: Jaka średnica drutu pasuje do przewodu M2051R-NR przez IDC?
Odp.: Zaprojektowane dla dyskretnych pojedynczych przewodów AWG22~26, standardowy rozstaw 2,54 mm.
P2: Jakie są różnice w zastosowaniu: z zakładkami polaryzacyjnymi i bez nich?
Odpowiedzi znajdują się poniżej:

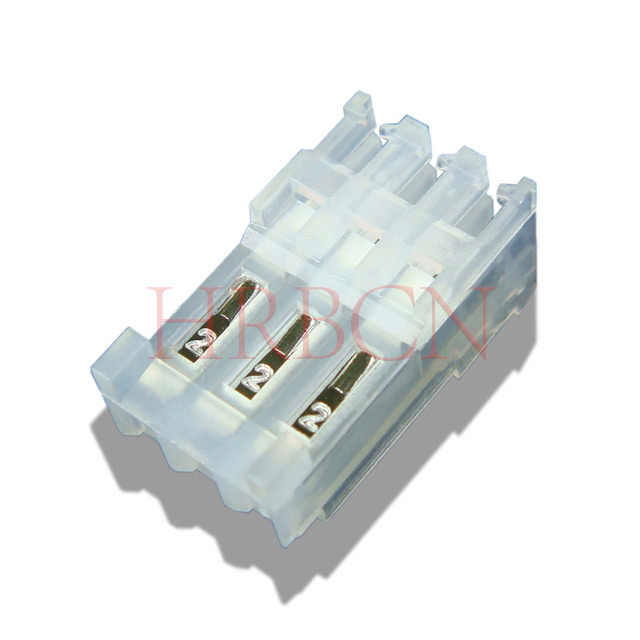

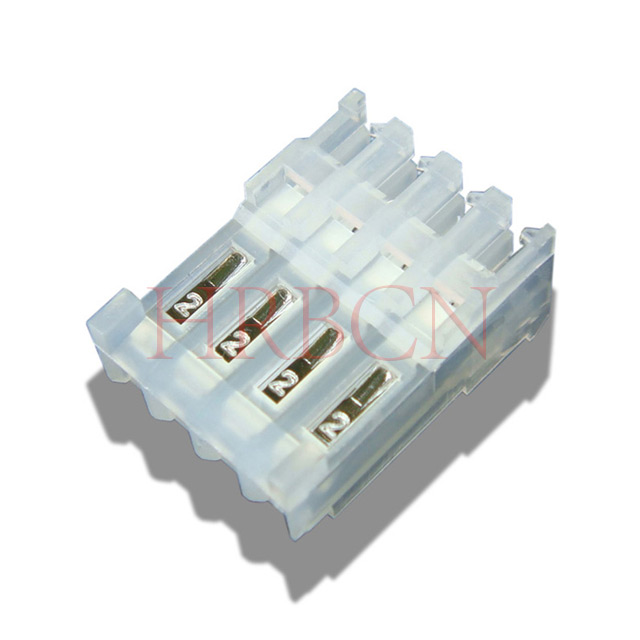

①Z zakładkami polaryzacyjnymi
Zawiera zintegrowane zakładki polaryzacyjne, które zapewniają prawidłową orientację dopasowania.
Zapobiega nieprawidłowemu włożeniu i zmniejsza ryzyko nieprawidłowego okablowania lub błędów połączenia.
Zalecane do zastosowań, gdzie krytyczny jest niezawodny i bezbłędny montaż.
Dostępne ze zintegrowanymi zakładkami polaryzacyjnymi, które zapobiegają nieprawidłowemu łączeniu i zapewniają właściwą orientację złącza podczas montażu
②Bez zakładek polaryzacyjnych
Standardowa konstrukcja złącza bez cech polaryzacji.
Zapewnia większą elastyczność łączenia, ale wymaga odpowiedniego wyrównania podczas instalacji.
Nadaje się do zastosowań, w których orientacja złącza jest wyraźnie określona, a ryzyko nieprawidłowego podłączenia jest niskie.
Wersje niespolaryzowane są również dostępne do zastosowań, w których nie jest wymagane kluczowanie.
Uwaga: Wydajność zaciskania elektrycznego i IDC jest identyczna w obu wersjach.
P3: Czy ten IDC może współpracować bezpośrednio ze złączem PCB?Odp.: Tylko pośrednie połączenie z płytką PCB, w parze z pionową i kątową listwą PCB M2545 i M2545R do montażu przewód-płytka.
P4: Czy dostępna jest pasująca osłona ochronna?Odp.: Kompatybilny z osłoną serii M2053, która chroni styki przed kurzem, wilgocią i zanieczyszczeniami.
P5: Stopień materiału i palności obudowy izolatora?Odp.: Nylon trudnopalny UL94V-2; styki ze stopu miedzi cynowane, zgodne z RoHS.
P6: Czy może realizować okablowanie łańcuchowe przechodzące przez środek kabla?Odp.: Tak, konstrukcja przelotowa umożliwia ciągłe okablowanie w linii bez konieczności przecinania gotowej wiązki przewodów.
P7: Jakie są zalety złącza zamkniętego 90° IDC?
Odp.: Kluczowe korzyści obejmują:
Wyższa niezawodność mechaniczna dzięki wewnętrznemu zakończeniu kabla i zmniejszonemu obciążeniu styków IDC.
Kompaktowe prowadzenie kabli, wymagające miejsca na kable tylko po jednej stronie.
Poprawiona integralność sygnału dzięki minimalnej liczbie końcówek kablowych i zmniejszonym odbiciom sygnału.
Uproszczony montaż, ponieważ kabel jest zakończony w jednym miejscu.
Typowe zastosowania: Zespoły kabli typu punkt-punkt, systemy sterowania, moduły dystrybucji mocy i urządzenia przemysłowe.
P8: Który typ złącza powinienem wybrać, zamknięte IDC czy zasilanie przez IDC?
Odp.: Wybór zależy od wymagań aplikacji:
| Zastosowanie | Zalecane złącze |
|---|
| Połączenia punkt-punkt | Zamknięty koniec IDC 90° |
| Projekty o ograniczonej przestrzeni | Zamknięty koniec IDC 90° |
| Środowiska o wysokich wibracjach | Zamknięty koniec IDC 90° |
| Okablowanie łańcuchowe | Przepust IDC 180° |
| Systemy wielopłytowe | Przepust IDC 180° |
| Architektury magistralowe lub rozproszone we/wy | Przepust IDC 180° |
| Zespoły kabli wrażliwe na koszty | Przepust IDC 180° |
Zamów często zadawane pytania
P1: Dostępna liczba pinów dla serii M2051R-NR?
Odp.: Standardowy zakres od 2P do 24P, niestandardowe pozycje pinów do negocjacji w przypadku zamówienia zbiorczego.
P2: Jakie jest Twoje MOQ dla zwykłych artykułów magazynowych?Odp.: Małe MOQ dla specyfikacji dostępnych w magazynie; niestandardowy kolor/specyfikacja wymaga wyższej minimalnej ilości zamówienia.
P3: Czas realizacji próbek i produkcji masowej?Odp.: Próbki wysyłane są w ciągu 1–3 dni roboczych; zamówienia zbiorcze około 7 ~ 15 dni roboczych w zależności od ilości.
P4: Czy możemy dostosować kolor obudowy lub poszycie styków?Odp.: Niestandardowy kolor obudowy w kolorze czarnym/innym, pozłacane styki dostępne w przypadku zamówień o dużej objętości.
P5: Czy dostępne są bezpłatne próbki do testów klienta?Odp.: Oferowane są bezpłatne próbki w małych ilościach, kupujący pokrywa międzynarodowy transport kurierski.
