M5041 M5042 Nagłówek karty RAST 5 | Zacisk śrubowy z opcjonalnym zatrzaskiem

Udostępnij:

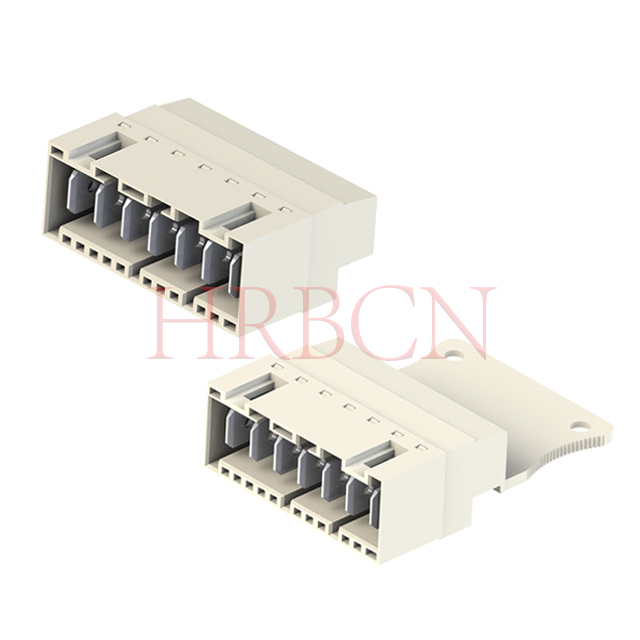

M5041 M5042 Nagłówek karty RAST 5 | Zacisk śrubowy z opcjonalnym zatrzaskiem

M5041-XX-XXX-X

M5042-XX-XXX-X

RAST 5 Głowica płytki drukowanej, z zaciskami śrubowymi, z zaciskiem podnośnikowym z zabezpieczeniem przed przesunięciem, z otworami pomiarowymi, wyjście kabla naprzeciwko zamka, z zatrzaskiem lub bez.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
M5041-XX-XXX-X; M5042-XX-XXX-X
marka produktu：
HRB
Kod produktu：
8536909000

Definicja P/N

M5041 -X -X -X XX -X

① ② ③ ④ ⑤

① : Numer seryjny elementu HRB

② : Liczba pinów: 2-7

③ : Kolor

④: Kod klucza

⑤ : Kod blokady

M5042 -X -X -X XX -X

① ② ③ ④ ⑤

① : Numer seryjny elementu HRB

② : Liczba pinów: 2-7

③ : Kolor

④: Kod klucza

⑤ : Kod blokady

M5042

W przypadku listew złączy serii M5041 i M5042 z zaciskami śrubowymi poniżej podano przykłady konfiguracji kluczowania. Inne standardowe opcje kluczowania są dostępne na żądanie. W celu uzyskania dalszych szczegółów prosimy o kontakt z działem sprzedaży HRB.

Liczba pinów (2-7 pinów)	HRB P/ N Przykłady kluczowania	SPQ (szt.)	Rozmiar kartonu (cm)	Skok kontaktowy (mm)
2	M5041-2-W-042-A0 M5041-2-W-001-A0 M5041-2-W-002-A1 itp.	1800	33×30×27	5.0
3	M5041-3-W-000-A0 M5041-3-W-064-A0 M5041-3-W-083-A0 itp.	1200	33×30×27	5.0
4	M5041-4-W-019-A0 M5041-4-W-029-A1 M5041-4-W-018-A1 itp.	960	33×30×27	5.0
5	M5041-5-W-003-A0 M5041-5-W-007-B0 M5041-5-W-011-B0 itp.	720	33×30×27	5.0
6	M5041-6-W-000-B0 M5041-6-W-006-A0 M5041-6-W-007-B0 itp.	480	33×30×27	5.0
7	M5041-7-W-000-A4 M5041-7-W-000-B2 M5041-7-W-005-B3 itp.	360	33×30×27	5.0

Parametry techniczne

Prąd znamionowy: 10A AC, DC MAX.
Napięcie znamionowe: 250 V AC, DC
Zakres temperatur: -40℃ do +120℃
Rezystancja styku: 10MΩMax.
Rezystancja izolacji: 1000MΩMin.
Wytrzymujące napięcie: 1500 V AC/minutę
Materiał: Obudowa: Nylon66 UL94V-0
Zacisk: mosiądz, ocynowany
Zacisk: mosiądz, niklowany
Śruba: stal, ocynkowana
Rozmiar przewodu: Przekrój przewodu linkowego: 0,14–2,5 mm² (AWG#26-14)
Przekrój drutu litego: 0,14–4,0 mm² (AWG #26-12)
Długość odizolowania: 8±1mm
GWT: 750℃ IEC-60335-1

Specyfikacja kabla

Linka: 0,14–2,5 mm² (AWG #26–14)

Drut lity: 0,14–4,0 mm² (AWG #26–12)

Długość paska drutu

Odizoluj drut na głębokość 8±1mm, aby uzyskać odpowiednią głębokość wprowadzenia.

Zbyt długie usuwanie izolacji powoduje odsłonięcie przewodów, natomiast niewystarczające usuwanie izolacji prowadzi do zakleszczenia izolacji i słabej wydajności zakończenia.

długość paska drutu

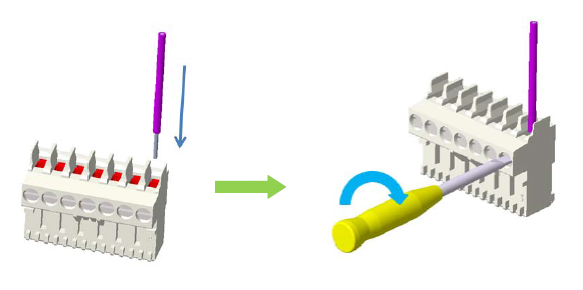

Procedura montażu wiązki przewodów

Aby otworzyć zacisk śrubowy, użyj odpowiedniego śrubokręta. Włóż odizolowany przewód całkowicie do zacisku, aż izolacja zrówna się z otworem obudowy. Dokręć mocno śrubę ręcznie.

Po instalacji delikatnie pociągnij przewód, aby upewnić się, że jest dobrze osadzony i sprawdź, czy na zewnątrz listwy zaciskowej nie znajdują się żadne zbędne żyły.

Zalecany moment dokręcania na śrubę: 0,5 N·m

procedura montażu wiązki przewodów

Jedynym narzędziem wymaganym do przymocowania przewodów do tych złączy jest śrubokręt płaski.

Proszę zapoznać się z poniższą ilustracją instalacyjną .

śrubokręt

Schemat łączenia nagłówków kart RAST 5

Połączenie przewód-przewód:

Seria M5038

Seria M5039/M5040

M5038 i M5042 przewód do przewodu

⒈P: Jaka jest różnica między M5041 i M5042?

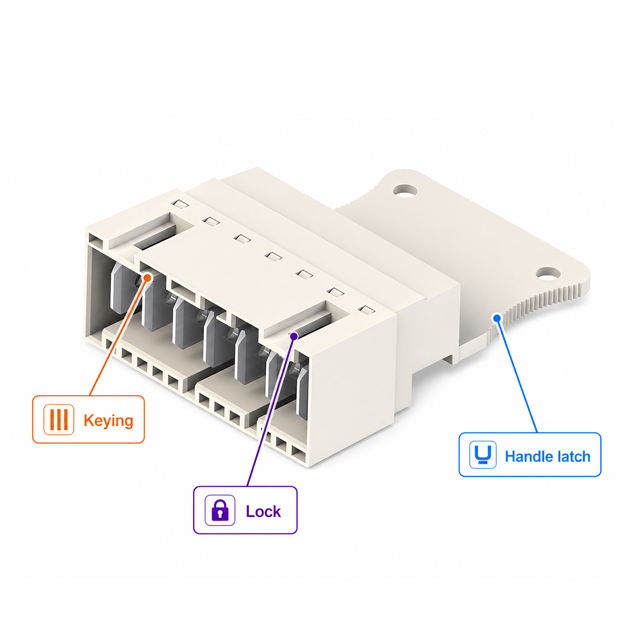

Odp.: Obydwa produkty należą do rodziny złączy śrubowych HRB RAST 5 i mają ten sam skok 5,0 mm, parametry elektryczne i parametry wydajności rdzenia. Jedyna różnica między nimi polega na konfiguracji mechanicznej: jeden jest wyposażony w zatrzask z uchwytem pomocniczym, ułatwiający obsługę podłączania/odłączania, podczas gdy drugi ma standardową konstrukcję blokującą, aby spełnić różne wymagania montażowe i konserwacyjne.

Seria HRB P/N	wyjście kablowe	kluczowanie	Otwór testowy	Zatrzask uchwytu
M5041	Kątowy (90°), przeciwny do zamka	TAK (zabezpieczenie przed błędnym podłączeniem)	TAK	TAK
M5042	Kątowy (90°), przeciwny do zamka	TAK (zabezpieczenie przed błędnym podłączeniem)	TAK	NIE

⒉P: Jak wybrać pomiędzy serią M5041 i M5042 ?

Odp.: Jedyną kluczową różnicą między tymi dwoma wariantami jest konstrukcja zatrzasku klamki pomocniczej, która jest dostosowana do różnych scenariuszy montażu i konserwacji:

①Wybierz serię M5041, wariant z zatrzaskiem uchwytu, jeśli Twoje zastosowanie wymaga częstego demontażu, konserwacji lub instalacji w ciasnych przestrzeniach, gdzie siła ręczna jest ograniczona. Zatrzask zapewnia dźwignię ułatwiającą podłączanie/odłączanie, zmniejsza obciążenie płytki drukowanej i złączy oraz przyspiesza prace serwisowe na miejscu.

②Wybierz serię M5042, standardowy wariant bez zatrzasku uchwytu, jeśli Twoje zastosowanie obejmuje stałą, jednorazową instalację z ograniczoną przestrzenią wokół złącza lub jeśli projekt wymaga kompaktowej, niskoprofilowej głowicy bez dodatkowych elementów mechanicznych. Zapewnia tę samą wydajność elektryczną rdzenia i niezawodność blokowania w prostszej obudowie.

Obydwa warianty mają identyczny skok 5,0 mm, zacisk śrubowy, otwory testowe, kluczowanie zapobiegające niedopasowaniu i certyfikaty bezpieczeństwa, zapewniając stałą wydajność w urządzeniach gospodarstwa domowego, HVAC i zastosowaniach sterowania przemysłowego.

⒊P: Jaki jest cel otworów testowych w tym złączu?

Odp.: Otwory pomiarowe umożliwiają bezpośredni dostęp do styków przewodów w celu szybkiej kontroli napięcia i ciągłości bez odłączania złącza, co upraszcza konserwację na miejscu i rozwiązywanie problemów.

⒋P: Jak wybrać wersję z zatrzaskiem i bez zatrzasku?

Odp.: Wybierz wersję z zatrzaskiem, aby ułatwić podłączanie/odłączanie w ciasnych przestrzeniach lub w celu częstej konserwacji. Wybierz wersję bez zatrzasku dla kompaktowych scenariuszy jednorazowej instalacji. Obie wersje mają identyczne podstawowe parametry elektryczne.

⒌P: Jaki jest czas realizacji tych nagłówków zacisków śrubowych RAST 5?

Odp.: Wszystkie czasy realizacji opierają się na standardowej produkcji i nie obejmują czasu transportu przesyłki.

①Próbki (niemagazynowe / niestandardowe): 2-3 tygodnie.

②Zamówienia zbiorcze (niemagazynowe / niestandardowe): 4-6 tygodni (w zależności od ilości zamówienia i harmonogramu produkcji).

⒍P: Jakie jest MOQ dla tych nagłówków z zaciskami śrubowymi RAST 5?

Odp.: Zamówienia zbiorcze/niemagazynowe: 5000 sztuk (do negocjacji w oparciu o ilość i dostosowanie).

Zaprojektowana z myślą o trwałych rozwiązaniach w zakresie połączeń przewód-przewód, ta wysokowydajna seria gniazd RAST 5 z zakładkami jest wyposażona w solidne zakończenie z zaciskami śrubowymi z konstrukcją zacisku podnośnikowego, wbudowane żebra zabezpieczające przed niewłaściwym położeniem i konfigurację zarezerwowanego otworu testowego. Dzięki zastosowaniu wysokiej jakości obudowy ognioodpornej i cynowanych styków złącze zapewnia doskonałą sztywność konstrukcyjną, dużą odporność na wibracje i pełną globalną certyfikację bezpieczeństwa, utrzymując stabilną i długoterminową wydajność połączenia w złożonych środowiskach operacyjnych.

Dostosowana do kompaktowego rozmieszczenia sprzętu i wygodnej konserwacji w terenie, ta głowica RAST 5 posiada znormalizowany rozstaw 5,0 mm i wylot kabla naprzeciwko mechanizmu blokującego. Niezawodna izolacja elektryczna i odporność na wysoką temperaturę spełniają różnorodne potrzeby instalacyjne, a konstrukcja klucza zapobiegająca błędnemu podłączeniu zapewnia bezbłędny montaż. Szeroko stosowane w sprzęcie gospodarstwa domowego, systemach HVAC, automatyce przemysłowej, inteligentnym sterowaniu i ogólnym sprzęcie elektrycznym w celu zapewnienia stabilnego połączenia okablowania.

Seria nagłówków z zaciskami śrubowymi HRB RAST 5 | Opis aplikacji

Sprzęt AGD i inteligentny dom

Pralki, lodówki, urządzenia grzewcze, urządzenia kuchenne, podgrzewacze wody i inteligentne komponenty sterujące w gospodarstwie domowym, zapewniające bezpieczne i stabilne połączenie okablowania codziennego sprzętu elektrycznego.

Systemy automatyki przemysłowej i sterowania

Przemysłowe panele sterujące, urządzenia czujnikowe, siłowniki, jednostki sterujące mocą i zautomatyzowane urządzenia produkcyjne, zapewniające stabilne połączenie sygnału i zasilania w złożonych warunkach pracy.

HVAC i automatyka budynków

Systemy klimatyzacyjne, urządzenia wentylacyjne, inteligentne systemy sterowania budynkiem i urządzenia kontroli środowiska, dostosowujące się do wymagań długotrwałej pracy ciągłej.

Sprzęt zasilający i energetyczny

Jednostki dystrybucji energii niskiego napięcia, urządzenia zasilające, komponenty pomocnicze do magazynowania energii i przemysłowe obiekty energetyczne, zapewniające bezpieczne i pewne połączenie okablowania.

Sprzęt komercyjny i specjalistyczny

Inteligentne przyrządy, sprzęt elektromechaniczny, urządzenia ochrony środowiska i zewnętrzne jednostki elektryczne, z dużą zdolnością adaptacji do zmian temperatury i wibracji mechanicznych.

Dzięki zoptymalizowanej konstrukcji, ustandaryzowanej produkcji i niezawodnym standardom jakości, seria złączy śrubowych HRB RAST 5 zapewnia ekonomiczne i wysokiej jakości rozwiązania połączeniowe dla światowego przemysłu przemysłowego i elektrycznego.

Dlaczego warto wybrać serię złączy śrubowych HRB RAST 5 z końcówkami śrubowymi

Wsuwane kompatybilne ze standardem branżowym RAST 5, w pełni dopasowane pod względem wymiarów, montażu i parametrów elektrycznych, co zapewnia bezproblemową bezpośrednią wymianę.
Zintegrowany mechanizm blokujący: Skutecznie przeciwdziała wstrząsom i poślizgowi, idealny do długotrwałej pracy na zewnątrz i sprzętu gospodarstwa domowego.
Zacisk śrubowy i zaciskowy: Zapewnia mocne zaciskanie przewodu i łatwe okablowanie w terenie, zapewniając trwałą niezawodność połączenia.
Żebra zapobiegające niedopasowaniu i zabezpieczające: zapobiegają nieprawidłowemu włożeniu i ryzyku zwarcia, zapewniając doskonałe bezpieczeństwo montażu.
Konstrukcja z zarezerwowanym otworem testowym: ułatwia wykrywanie obwodów na miejscu, konserwację i rozwiązywanie problemów w celu zapewnienia bezpieczniejszej pracy.
Wyjście kablowe naprzeciwko blokady: Optymalizuje ergonomię instalacji i obsługuje kompaktowy układ sprzętu.
Wysokiej jakości obudowa trudnopalna i styki cynowane: Zapewnia doskonałą odporność na ciepło, wibracje i długoterminową wydajność elektryczną.
Certyfikacja uznawana na całym świecie: Zgodność z głównymi normami bezpieczeństwa elektrycznego w celu wspierania wdrażania na rynku globalnym.
Dostosowanie do szerokiego zakresu przewodów: Odpowiednie do przewodów o przekroju 0,14–2,5 mm² (AWG#26-14), obejmujące zarówno połączenie obwodu zasilania, jak i sygnału.
Opcje podwójnej konstrukcji z zatrzaskiem uchwytu lub bez niego spełniają różnorodne wymagania montażowe i konserwacyjne.
