Seria M5038 RAST 5 IDC i pośrednie złącze śrubowe PCB 5,0 mm

Udostępnij:

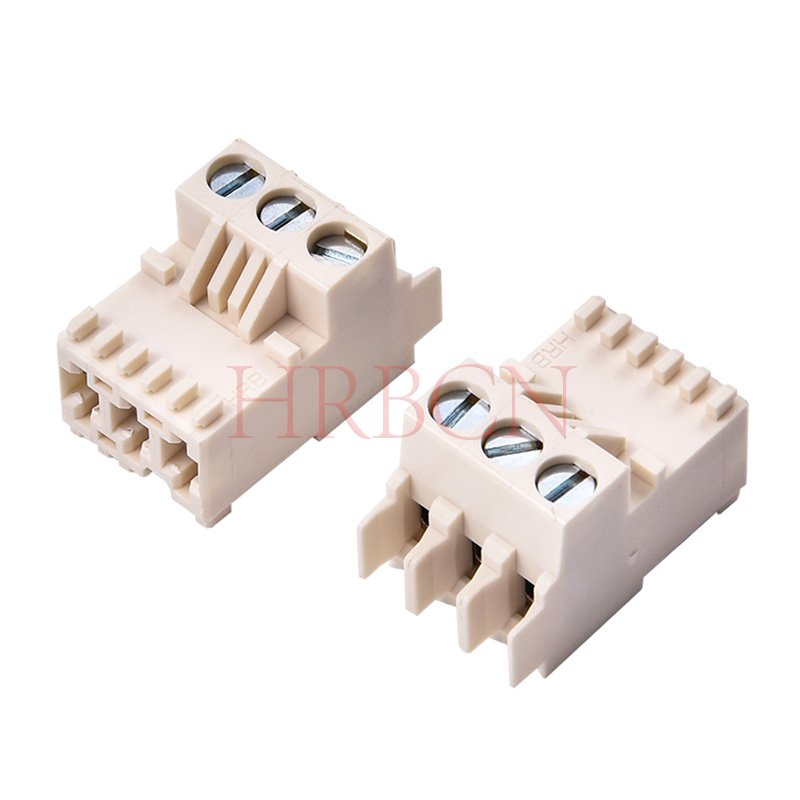

Seria M5038 RAST 5 IDC i pośrednie złącze śrubowe PCB 5,0 mm

M5038-XX-XXX-X

Złącze RAST 5 do łączenia pośredniego, z zaciskiem śrubowym, z zaciskiem podnośnikowym z zabezpieczeniem przed nieprawidłowym umieszczeniem, z blokadą wewnętrzną, umieszczanie kolejne bez utraty skoku

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
M5038-XX-XXX-X
marka produktu：
HRB&HRBCN
Kod produktu：
8536909000

Definicja P/N

M5038 -X -X -X XX -X

① ② ③ ④ ⑤

① : Numer seryjny elementu HRB

② : Liczba pinów: 2-7

③ : Kolor

④: Kod klucza

⑤ : Kod blokady

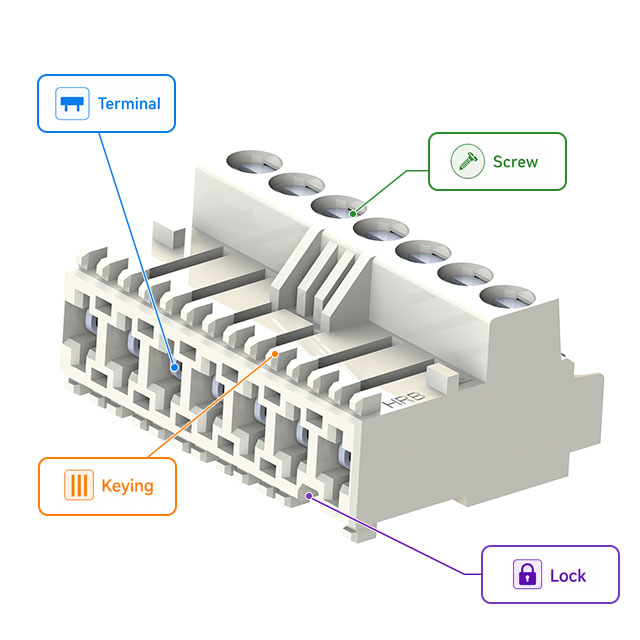

Złącze M5038 RAST 5 IDC

Jeśli chodzi o pośrednie złącze PCB IDC serii M5038 , poniżej wymieniono przykłady konfiguracji kluczowania. Inne standardowe opcje kluczowania są dostępne na żądanie. W celu uzyskania dalszych szczegółów prosimy o kontakt z działem sprzedaży HRB.

Liczba pinów (2-7 pinów)	HRB P/ N Przykłady kluczowania	SPQ (szt.)	Rozmiar kartonu (cm)	Skok kontaktowy (mm)
2	M5038-2-W-042-A0 M5038-2-W-001-A0 M5038-2-W-002-A1 itp.	2160	33×30×27	5.0
3	M5038-3-W-000-A0 M5038-3-W-064-A0 M5038-3-W-083-A0 itp.	1560	33×30×27	5.0
4	M5038-4-W-019-A0 M5038-4-W-029-A1 M5038-4-W-018-A1 itp.	1200	33×30×27	5.0
5	M5038-5-W-003-A0 M5038-5-W-007-B0 M5038-5-W-011-B0 itp.	960	33×30×27	5.0
6	M5038-6-W-000-B0 M5038-6-W-006-A0 M5038-6-W-007-B0 itp.	720	33×30×27	5.0
7	M5038-7-W-000-A4 M5038-7-W-000-B2 M5038-7-W-005-B3 itp.	600	33×30×27	5.0

Parametry techniczne

Prąd znamionowy: 10A AC, DC MAX.
Napięcie znamionowe: 250 V AC, DC
Zakres temperatur: -40℃ do +120℃
Rezystancja styku: 10mV Max.
Rezystancja izolacji: 1000mV min.
Wytrzymujące napięcie: 1500 V AC/minutę
Materiał: Obudowa: Nylon66 UL94V-0
Zacisk: brąz fosforowy, ocynowany
Zacisk: mosiądz, niklowany
Śruba: stal, ocynkowana
Rozmiar przewodu: Przekrój przewodu linkowego: 0,14–2,5 mm² (AWG#26-14)
Przekrój drutu litego: 0,14–4,0 mm² (AWG #26-12)
Długość odizolowania: 8±1mm
GWT: 750℃ IEC-60335-1

Pośredni schemat łączenia PCB

Połączenie przewodowe z płytką (z serią HRB M940X)

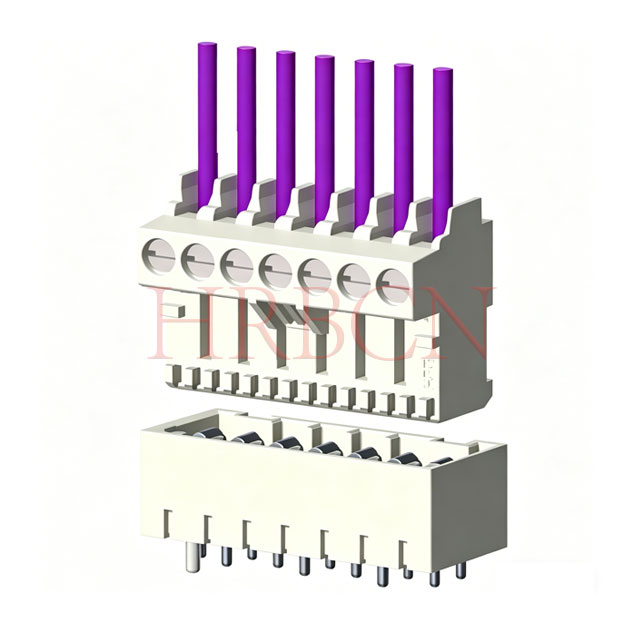

Przewód M5038 do płytki 180 stopni

Połączenie przewód-przewód (z serią HRB M5041 i M5042)

M5038 i M5042 przewód do przewodu

⒈P: Jaka jest różnica między M5038, M5039 i M5040?

Odp.: Wszystkie 3 serie należą do pośrednio współpracujących złączy PCB HRB RAST 5 IDC, które mają ten sam skok, prąd znamionowy i wydajność rdzenia. Główne różnice polegają na konfiguracji mechanicznej, zwłaszcza wewnętrznej blokadzie, żebrach blokujących i konstrukcjach o zamkniętej stronie, aby spełnić różne wymagania dotyczące układu PCB i aplikacji:

Seria HRB P/N	wyjście kablowe	kluczowanie	Otwór testowy	Zamek wewnętrzny	Zatrzask uchwytu
M5038	Prosto (w linii)	TAK (zabezpieczenie przed błędnym podłączeniem)	NIE	TAK	NIE
M5039	Kątowy (90°), przeciwny do zamka	TAK (zabezpieczenie przed błędnym podłączeniem)	TAK	TAK	TAK
M5040	Kątowy (90°), przeciwny do zamka	TAK (zabezpieczenie przed błędnym podłączeniem)	TAK	TAK	NIE

⒉P: Jak wybrać pomiędzy serią M5038, M5039 i M5040 ?

Odp.: Sugestie dotyczące wyboru są następujące:

①Wybierz M5038

Gdy przestrzeń okablowania jest liniowa i wymagana jest instalacja pozioma

Nie ma potrzeby testowania lub inspekcji obwodu na miejscu

Niskie koszty, podstawowe wymagania dotyczące połączeń

Ograniczona przestrzeń do montażu z boku, preferowane proste prowadzenie

②Wybierz M5040

Aby zapewnić kompaktową budowę, sprzęt wymaga okablowania bocznego pod kątem 90°

Zarezerwowany otwór testowy jest potrzebny do konserwacji, rozwiązywania problemów i wykrywania obwodów

Standardowa konstrukcja zamka, częsty montaż i demontaż nie jest wymagany

③Wybierz M5039

Takie same wymagania dotyczące okablowania 90° i otworu testowego jak w przypadku M5040

Trudno odłączyć ze względu na ciasną instalację lub wąską przestrzeń

Potrzebujesz uchwytu pomocniczego do szybkiego łączenia i zwalniania

Środowisko wibracyjne, łatwiejsza obsługa ręczna w celu serwisowania

⒊P: Jaki jest czas realizacji tych złączy PCB RAST 5 IDC z pośrednim łączeniem?

Odp.: Wszystkie czasy realizacji opierają się na standardowej produkcji i nie obejmują czasu transportu przesyłki.

①Próbki (niemagazynowe / niestandardowe): 2-3 tygodnie.

②Zamówienia zbiorcze (niemagazynowe / niestandardowe): 4-6 tygodni (w zależności od ilości zamówienia i harmonogramu produkcji).

⒋P: Jakie jest MOQ dla pośrednio współpracujących złączy PCB RAST 5 IDC?

Odp.: Zamówienia zbiorcze/niemagazynowe: 5000 sztuk (do negocjacji w oparciu o ilość i dostosowanie).

Zastosowanie złącza śrubowego RAST

Zaprojektowane z myślą o stabilnych i ekonomicznych rozwiązaniach połączeń przewód-płytka i przewód-przewód , seria HRB M5038 RAST 5 to wysokiej jakości złącza PCB do pośredniego łączenia, wyposażone w najwyższej jakości zaciski śrubowe, zintegrowaną wewnętrzną konstrukcję blokującą i konstrukcję klucza zapobiegającą niedopasowaniu. Dzięki zastosowaniu wysokiej jakości obudowy izolacyjnej i cynowanych styków, ta seria złączy zapewnia wyjątkową stabilność strukturalną, doskonałą odporność na wstrząsy i wibracje oraz pełne międzynarodowe certyfikaty bezpieczeństwa, zapewniając długotrwałe i stabilne połączenie w trudnych warunkach pracy.

Dostosowana do montażu mechanicznego i rutynowych wymagań dotyczących okablowania, seria złączy M5038 RAST 5 łączy w sobie kompaktową, prostą obudowę gniazdową i znormalizowaną konstrukcję o rozstawie 5,0 mm, łącząc w sobie elastyczne możliwości aranżacji i niezawodne parametry elektryczne. Dzięki doskonałej odporności na temperaturę i trwałym właściwościom mechanicznym ma szerokie zastosowanie w sprzęcie gospodarstwa domowego, sprzęcie ogrodowym, przemysłowych jednostkach sterujących, systemach HVAC, inteligentnych urządzeniach elektrycznych i ogólnych maszynach przemysłowych.

Złącza PCB HRB RAST 5 IDC z połączeniem pośrednim Seria | Opis aplikacji

Sprzęt AGD i inteligentny dom

Pralki, lodówki, urządzenia grzewcze, urządzenia kuchenne, podgrzewacze wody i inteligentne komponenty sterujące w gospodarstwie domowym, zapewniające bezpieczne i stabilne połączenie okablowania codziennego sprzętu elektrycznego.

Systemy automatyki przemysłowej i sterowania

Przemysłowe panele sterujące, urządzenia czujnikowe, siłowniki, jednostki sterujące mocą i zautomatyzowane urządzenia produkcyjne, zapewniające stabilne połączenie sygnału i zasilania w złożonych warunkach pracy.

HVAC i automatyka budynków

Systemy klimatyzacyjne, urządzenia wentylacyjne, inteligentne systemy sterowania budynkiem i urządzenia kontroli środowiska, dostosowujące się do wymagań długotrwałej pracy ciągłej.

Sprzęt zasilający i energetyczny

Jednostki dystrybucji energii niskiego napięcia, urządzenia zasilające, komponenty pomocnicze do magazynowania energii i przemysłowe obiekty energetyczne, zapewniające bezpieczne i pewne połączenie okablowania.

Sprzęt komercyjny i specjalistyczny

Inteligentne przyrządy, sprzęt elektromechaniczny, urządzenia ochrony środowiska i zewnętrzne jednostki elektryczne, z dużą zdolnością adaptacji do zmian temperatury i wibracji mechanicznych.

Dzięki zoptymalizowanej konstrukcji konstrukcyjnej, ustandaryzowanej produkcji i niezawodnym standardom jakości, seria złączy PCB HRB RAST 5 IDC do bezpośredniego łączenia zapewnia ekonomiczne i wysokiej jakości rozwiązania połączeniowe dla światowego przemysłu przemysłowego i elektrycznego.

Dlaczego warto wybrać HRB RAST 5 IDC pośrednio współpracujące złącza PCB Seria Screw-Lock

Wsuwane kompatybilne ze standardem branżowym RAST 5, w pełni dopasowane pod względem wymiarów, montażu i parametrów elektrycznych, co zapewnia bezproblemową bezpośrednią wymianę.
Zintegrowana struktura zamka wewnętrznego: Skutecznie przeciwdziała wstrząsom i poślizgowi, idealna do długotrwałej pracy sprzętu zewnętrznego i domowego.
Zakończenie zaciskowe śrubowe i podnoszące: Zapewnia mocne zaciskanie przewodów i łatwe okablowanie w terenie, zapewniając trwałą niezawodność połączenia.
Kluczowanie zapobiegające niedopasowaniu i zamknięta obudowa: unikaj nieprawidłowego włożenia i ryzyka zwarcia, zapewniając doskonałą ochronę strukturalną.
Certyfikacja uznawana na całym świecie: Zgodność z głównymi normami bezpieczeństwa elektrycznego w celu wspierania wdrażania na rynku globalnym.
Dostosowanie do szerokiego zakresu przewodów: Odpowiednie do przewodów o przekroju 0,14–2,5 mm² (AWG#26-14) , obejmujące zarówno połączenie obwodu zasilania, jak i sygnału.
Kompaktowa konstrukcja z prostą obudową: Obsługuje schludne okablowanie liniowe i kompaktowy układ, oszczędzając całkowitą przestrzeń instalacyjną sprzętu.
