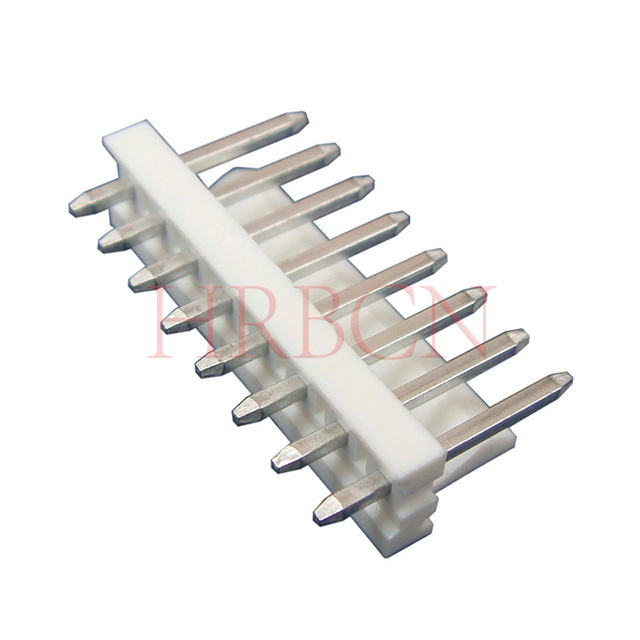

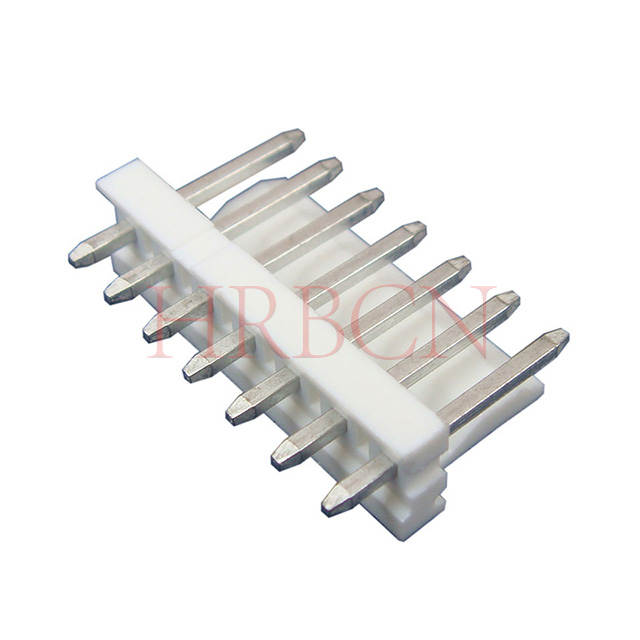

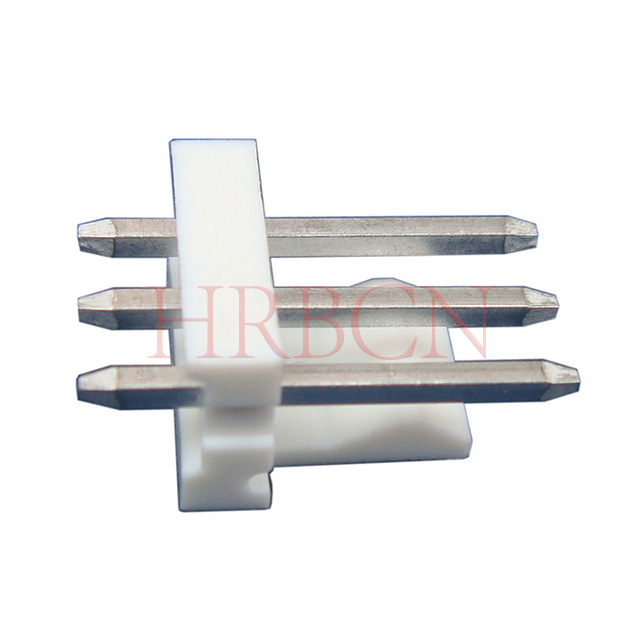

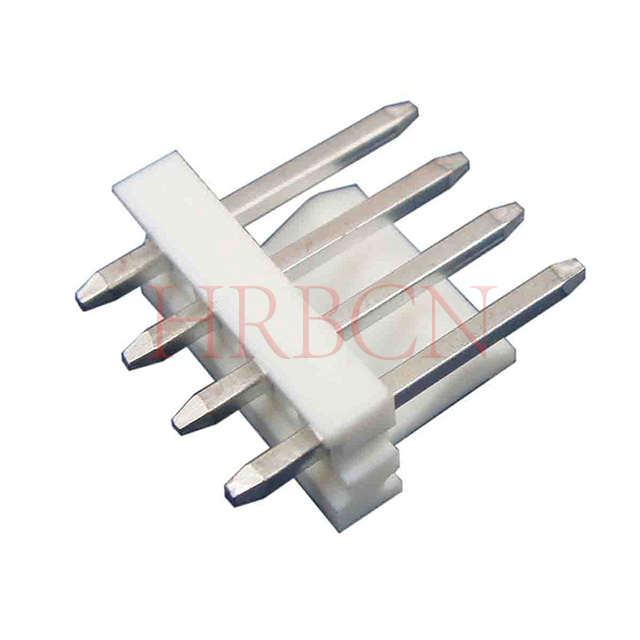

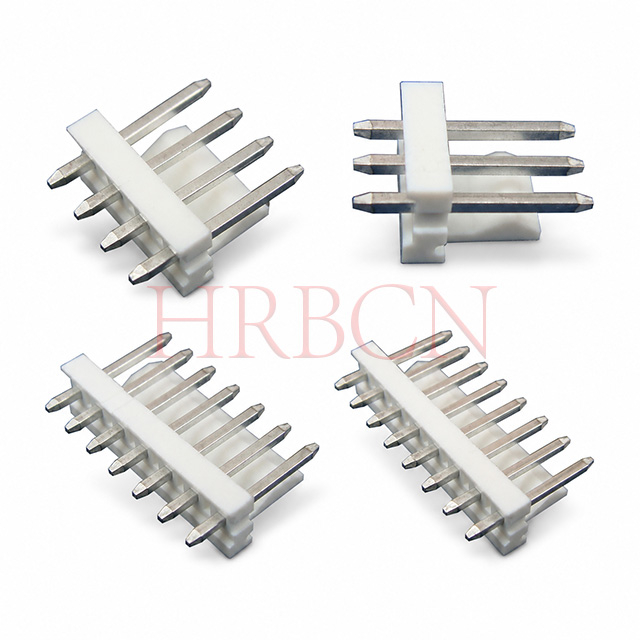

Pionowa listwa pinowa o skoku HRB 3,96

Pionowa listwa kołkowa HRB o rozstawie 3,96 mm (seria M3965) to jednorzędowe złącze przewód-płytka z otworem przelotowym. Dostępny w wersji 2-20 pinów, współpracuje ze złączami IDC 3,96 mm. Zbudowany z ognioodpornej obudowy UL94 V-0 i mosiężnych, cynowanych styków, zapewnia stabilną wydajność elektryczną (7 A, 600 V) i szeroką odporność na temperatury (-40°C ~ +120°C). Dostępne są standardowe produkty w magazynie, specyfikacje niestandardowe i bezpłatne próbki.

W pełni zgodny z RoHS i REACH
Certyfikat UL i cUL
Obudowa trudnopalna UL 94V-0

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
M3965-NK(S)
marka produktu：
HRB
Kod produktu：
8536909000

Pionowa listwa łącząca przewód-płytka o rozstawie 3,96 mm (0,156 cala), jednorzędowa, do montażu przez otwór przelotowy

Definicja P/N HRB

M3965-NK(S)

① ②③④

①M3965: seria HRB

②Bez R (puste): pionowe

③N: Liczba pinów: 2-20

④K(S): Osłonięty

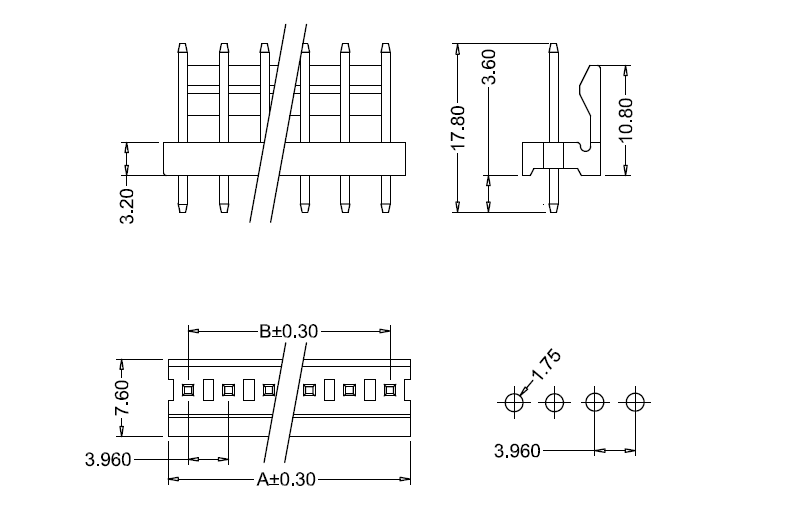

Wymiary M3695-NK(S).

Nr części		Dimensions		Nr części		Dimensions		Nr części		Dimensions
UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B	UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B	UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B
M3965-2-K(S)	2	7.92	3.96	M3965-9-K(S)	9	35.64	31.68	M3965-16-K(S)	16	63.36	59.40
M3965-3-K(S)	3	11.88	7.92	M3965-10-K(S)	10	39.60	35.64	M3965-17-K(S)	17	67.32	63.36
M3965-4-K(S)	4	15.84	11.88	M3965-11-K(S)	11	43.56	39.60	M3965-18-K(S)	18	71.28	67.32
M3965-5-K(S)	5	19.80	15.84	M3965-12-K(S)	12	47.52	43.56	M3965-19-K(S)	19	75.24	71.28
M3965-6-K(S)	6	23.76	19.80	M3965-13-K(S)	13	51.48	47.52	M3965-20-K(S)	20	79.20	75.24
M3965-7-K(S)	7	27.72	23.76	M3965-14-K(S)	14	55.44	51.48
M3965-8-K(S)	8	31.68	27.72	M3965-15-K(S)	15	59.40	55.44

Kluczowe dane techniczne

Właściwości mechaniczne i fizyczne

Podziałka: 3,96 mm / 0,156 cala w linii środkowej
Konfiguracja: pojedynczy rząd, pionowa orientacja prosta 180°
Sposób montażu: Lutowanie przelotowe DIP
Dostępne pozycje: od 2 do 20 pinów, akceptowalna jest niestandardowa liczba pinów
Materiał obudowy: poliester trudnopalny UL94 V-0
Materiał styków: mosiądz pokryty cyną
Temperatura pracy: -40°C do +120°C

Oceny elektryczne

Prąd znamionowy: 7A (maks. na styk)
Napięcie znamionowe: 600 V AC
Rezystancja styku: maks. 3 mΩ.
Rezystancja izolacji: 5000 MΩ min.
Wytrzymujące napięcie: 2200 V/AC (1 minuta)

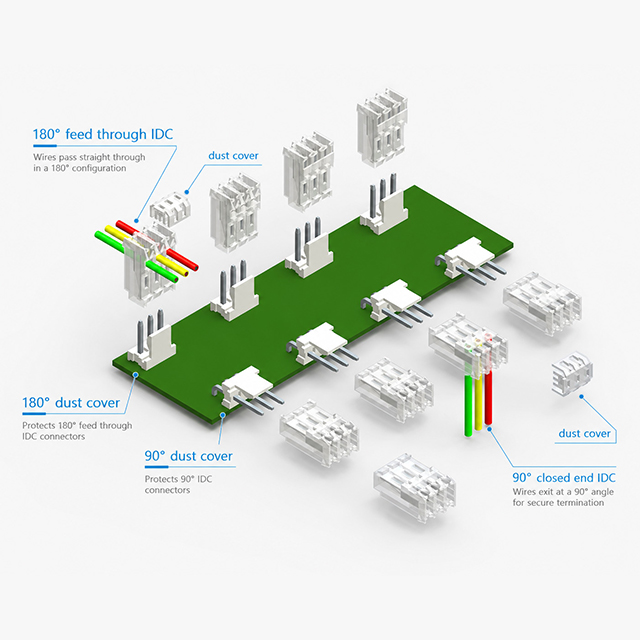

Schemat krycia

Współpraca z zamkniętym końcem IDC pod kątem 90°

Łączenie z zasilaniem 180° przez IDC

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Często zadawane pytania (FAQ)

Często zadawane pytania techniczne

P: Jakie złącza współpracują z tym pionowym nagłówkiem?

Odp.: Pasuje do standardowych złączy IDC o rozstawie 3,96 mm, w tym do zestawów kabli IDC o kącie zamkniętym 90° i przelotowych o kącie 180°, zapewniających uniwersalne łączenie przewodu z płytką.

P: Czy mogę dostosować liczbę pinów lub specjalne specyfikacje?

Odp.: Standardowe opcje obejmują od 2 do 20 pinów. Niestandardowa długość sworznia, specjalne pokrycie i niestandardowe pozycje są dostępne na życzenie.

P: Jaka metoda lutowania jest odpowiednia dla tego nagłówka?

Odp.: obsługuje lutowanie na fali i lutowanie ręczne. Aby uzyskać stabilny efekt spawania, należy przestrzegać standardowych parametrów temperatury lutowania bezołowiowego.

P: Jaki jest rozstaw i typ mocowania tego złącza?

Odp.: Przyjmuje standardową rozstaw 3,96 mm (0,156 cala), jednorzędową konstrukcję pionową 180°, montaż DIP z otworem przelotowym do instalacji na płytce drukowanej.

Często zadawane pytania dotyczące zakupów

P: Czy masz w magazynie tę pionową listwę przyłączeniową typu „przewód-płytka”?

Odp.: Większość standardowych rozmiarów szpilek jest dostępna w magazynie. W przypadku dużych zamówień lub specjalnych, niestandardowych specyfikacji, prosimy o wcześniejsze potwierdzenie terminu dostawy z naszym zespołem sprzedaży.

P: Jakie jest MOQ dla tej serii?

Odp.: Obsługujemy niską minimalną wielkość zamówienia, mile widziane są zarówno przykładowe zamówienia próbne, jak i hurtowe zamówienia zbiorcze.

P: Czy mogę mieszać różne modele pinów w jednym zamówieniu?

Odp.: Tak, dopuszczalna jest mieszana wysyłka różnych konfiguracji pinów, aby spełnić Twoje potrzeby związane z zaopatrzeniem w projekt.

P: Jaki jest czas realizacji zamówień masowych?

Odp.: Towary znajdujące się w magazynie mogą zostać wysłane w ciągu 3–5 dni roboczych. Zamówienia niedostępne w magazynie i zamówienia niestandardowe trwają około 4–6 tygodni, w zależności od ilości.

P: Czy możesz dostarczyć dokumenty eksportowe i raporty z testów?

Odp.: Możemy dostarczyć fakturę handlową, listę pakowania, świadectwo pochodzenia, certyfikat RoHS i raporty z testów wydajności mechanicznej.

P: Czy mogę otrzymać bezpłatne próbki do testów?

Odp.: dostarczane są bezpłatne próbki ewaluacyjne, klienci muszą jedynie ponieść koszty przesyłki kurierskiej. Próbki można zamówić w ciągu 1–3 dni roboczych.
