Ogólne często zadawane pytania
P1: Jaki jest zakres rozstawu i pinów złącza IDC serii M7060?
Odp.: Jest to złącze przelotowe IDC o rozstawie 3,96 mm, obsługujące do wyboru od 2 do 24 styków.
P2: Jakie przekroje przewodów są kompatybilne z tym złączem?

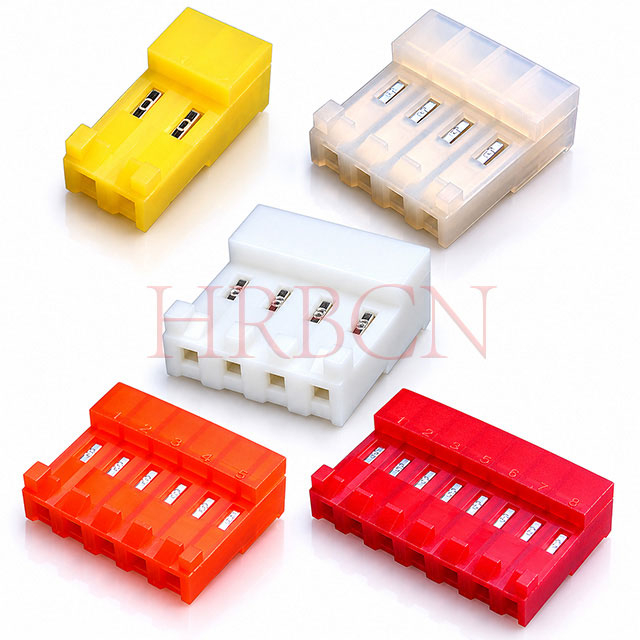

Odp.: Pasuje do przewodów AWG18, AWG20, AWG22 i AWG24, odpowiadających różnym kodom kolorów obudowy.
P3: Jakie są parametry elektryczne i temperatura pracy?
Odp.: prąd znamionowy: 5A AC/DC; Napięcie znamionowe: 600 V AC/DC; Temperatura pracy: -25°C do +85°C.
P4: Jakie są materiały i klasa ognioodporności?
Odp.: Obudowa: Nylon66, UL94V-2; Zacisk: brąz fosforowy z powłoką cynową lub złoconą.
P5: Jakie są funkcje zakładek polaryzacyjnych i rampy blokującej?
Odp.: Wypustki polaryzacyjne zapobiegają odwrotnemu włożeniu; Rampa blokująca zapewnia pewne połączenie i zapobiega luźnym połączeniom.
P6: Czy jest to złącze IDC z zamkniętą końcówką? Jaka jest orientacja?
Odp.: Tak, jest to złącze IDC z zamkniętą końcówką 90° do łączenia pośredniego.

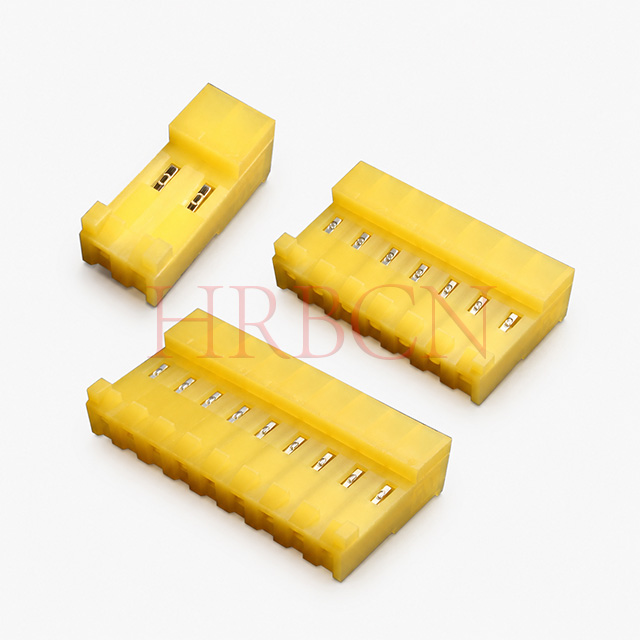

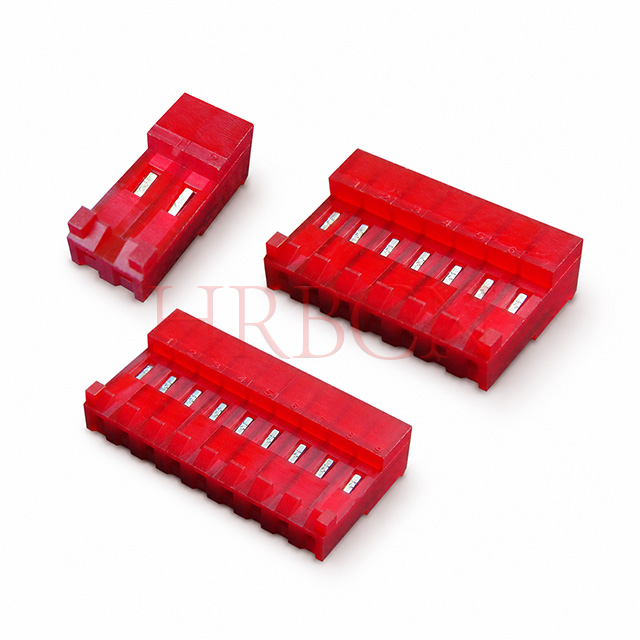

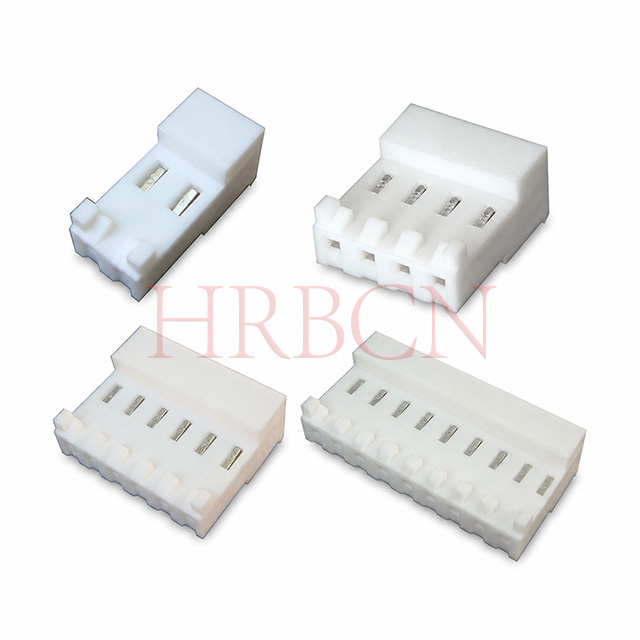

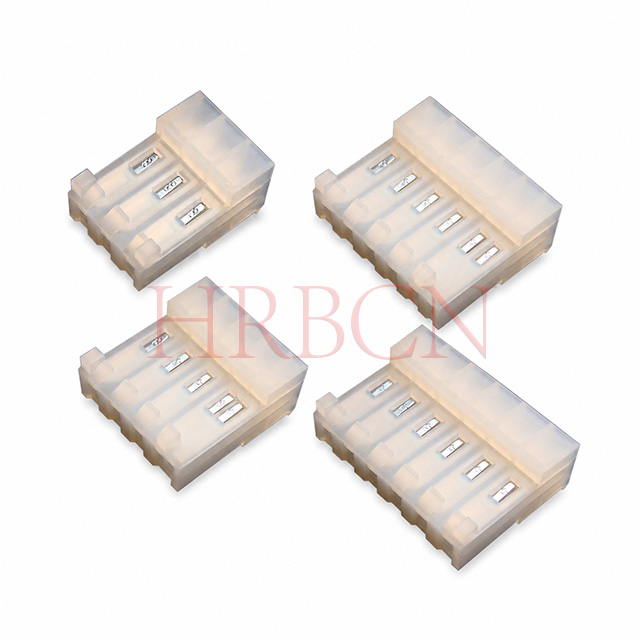

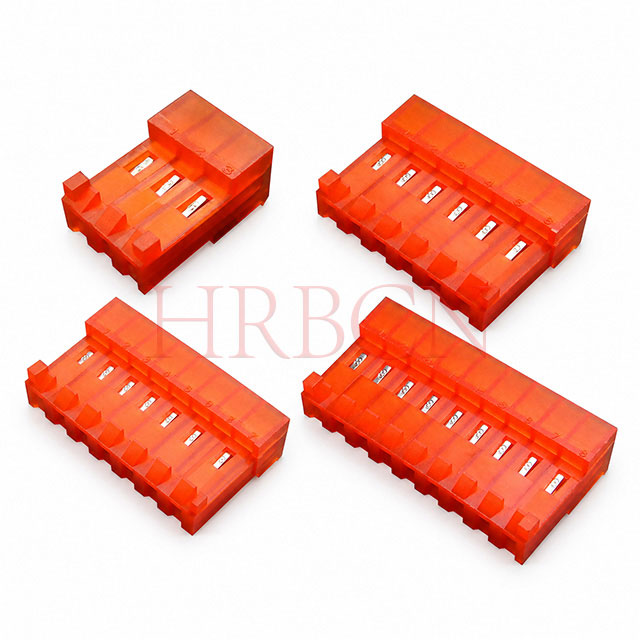

P7: Do jakich zastosowań nadaje się M7060R-NCR?
Odp.: Używane głównie do zakończenia przewodów przemysłowych urządzeń sterujących, sprzętu gospodarstwa domowego i ogólnych produktów elektronicznych.
P8: Czy możesz podać niestandardową liczbę pinów lub kolory?
Odp.: Standardowe piny obejmują od 2 do 24 i dostępnych jest wiele standardowych kolorów. Skontaktuj się z nami w sprawie niestandardowej personalizacji.
Często zadawane pytania techniczne
P1: Dlaczego istnieją dwie wersje złączy IDC: z rampą blokującą i bez rampy blokującej?
Odp.: Zostały zaprojektowane tak, aby odpowiadały różnym scenariuszom niezawodności mechanicznej, kosztów i montażu:
Z rampą blokującą: Dodaj zintegrowane żebra blokujące na obudowie, aby po połączeniu utworzyć fizyczne połączenie zatrzaskowe. Znacząco zwiększa siłę trzymania, jest odporny na wibracje, ciągnięcie kabla i przemieszczenia związane z rozszerzalnością cieplną, zapobiegając przypadkowemu rozłączeniu. Ma na celu zapewnienie warunków pracy o wysokiej niezawodności.
Bez rampy blokującej: Uproszczona konstrukcja obudowy bez zatrzasku blokującego. Łączenie opiera się wyłącznie na tarciu pomiędzy końcówką a głowicą. Niższy koszt materiału, mniejsze wymiary zewnętrzne i łatwiejszy montaż pełnej automatyki, przeznaczony do statycznych, niskonaprężalnych urządzeń konsumenckich w pomieszczeniach zamkniętych.
P2: Jakie są praktyczne różnice w zastosowaniu pomiędzy tymi dwoma typami?
IDC z rampą blokującą
Podstawowa zaleta: Silne działanie antywibracyjne i zapobiegające poluzowaniu, wyraźne słyszalne „kliknięcie” potwierdzające pełne połączenie
Typowe zastosowania: Przemysłowy sprzęt sterujący, moduły napędów silnikowych, urządzenia HVAC, skrzynki sterujące mocą, przenośne przyrządy testowe, sprzęt narażony na częsty transport lub wstrząsy mechaniczne.
Środowisko pracy: Sprzęt podlegający ciągłym wibracjom, cyklicznym zmianom temperatury, zewnętrznemu naprężeniu kabla; produktów, w przypadku których luźne połączenie spowoduje zagrożenie bezpieczeństwa lub wyłączenie sprzętu.
IDC bez rampy blokującej
Podstawowa zaleta: Kompaktowy rozmiar, niższy koszt jednostkowy, płynne wkładanie bez dodatkowego oporu blokowania
Typowe zastosowania: statyczna elektronika użytkowa do wnętrz, moduły oświetleniowe LED, drobny sprzęt AGD, wewnętrzne okablowanie stałe płytek drukowanych, niedrogie akcesoria cyfrowe.
Środowisko pracy: Instalacja statyczna, brak widocznych wibracji/wstrząsów, kable mocowane za pomocą opasek zaciskowych bez siły ciągnącej, transmisja sygnału o niskim zapotrzebowaniu.
P3: Jak wybrać pomiędzy złączami IDC z blokadą i rampą bez blokady?
Postępuj zgodnie z tymi 4 standardami oceny:
Sprawdź stan wibracji i wstrząsów
Jeśli urządzenie pracuje pod wpływem ciągłych wibracji, wstrząsów lub częstych ruchów → Wybierz z rampą blokującą
Jeśli produkt jest zamocowany w pomieszczeniu bez wibracji → Wybierz bez rampy blokującej
Oceń ryzyko luźnego połączenia
Luźne połączenie spowoduje przerwę w zasilaniu, utratę sygnału lub zagrożenie bezpieczeństwa → Wymagana jest wersja z rampą blokującą
Tymczasowe okablowanie wewnętrzne, znikomy wpływ nawet w przypadku rozłączenia → Dopuszczalna wersja bez blokady
Limit kosztów i wolumenu
Ścisła kontrola kosztów BOM, wymagana kompaktowa obudowa → Bez rampy blokującej
Długa żywotność, wysoki standard jakości produktu, tolerancja kosztów → Z rampą blokującą
Zapotrzebowanie na montaż i produkcję
Zautomatyzowana linia do montażu masowego wymagająca niskiego oporu wsuwania → Bez rampy blokującej
Montaż ręczny, wymagana jest wyraźna informacja zwrotna po kliknięciu, aby ocenić pełne włożenie → Z rampą blokującą
P4: Czy konstrukcja rampy blokującej wpływa na kompatybilność z pasującymi gniazdami PCB?
Odp.: Nie. IDC serii M7060 z/bez rampy blokującej ma identyczny skok, układ pinów i rozmiar wewnętrznych zacisków, w pełni kompatybilny z pasującymi złączami PCB serii M3965. Różni się tylko konstrukcja zamka obudowy zewnętrznej, nie ma to wpływu na połączenie elektryczne ani dopasowanie wymiarów.
P5: Czy rampa IDC bez blokady łatwo odpadnie podczas użytkowania?
Odp.: to zależy od warunków pracy. W całkowicie statycznej instalacji z kablem zamocowanym za pomocą odciążenia lub opasek kablowych, tarcie może zagwarantować stabilne połączenie. Jednak pod wpływem wibracji, siły ciągnącej lub cyklicznych zmian temperatury stopniowo się rozluźnia i powoduje przerywane przerwy w sygnale, dlatego nie jest zalecany w scenariuszach przemysłowych o wysokiej niezawodności.
