Głowica kątowa HRB o skoku 3,96 mm M3965R-NK

Udostępnij:

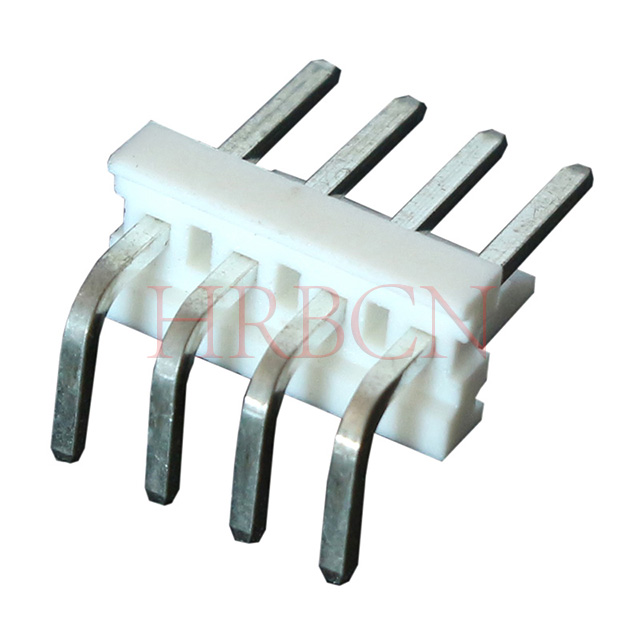

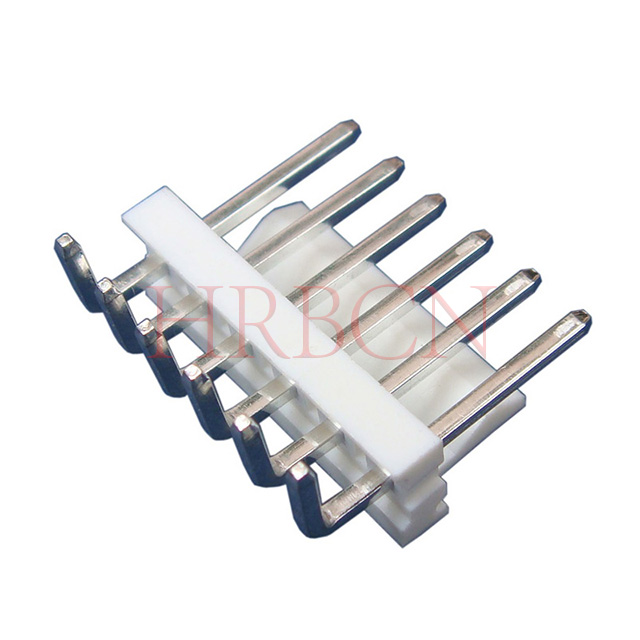

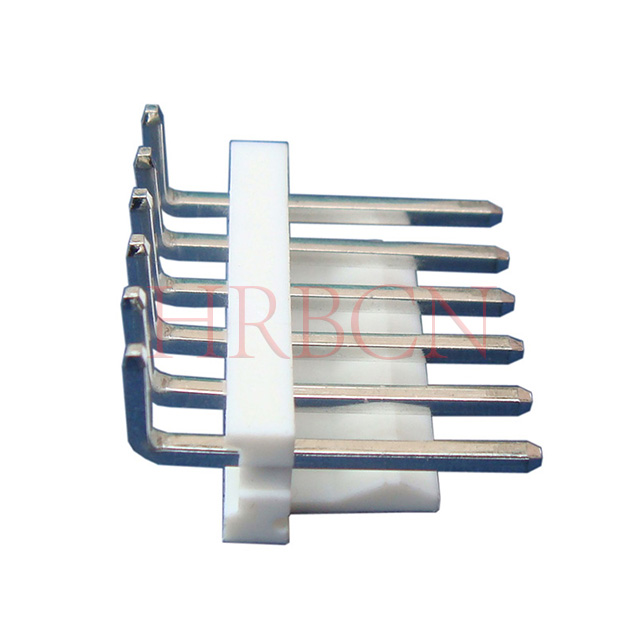

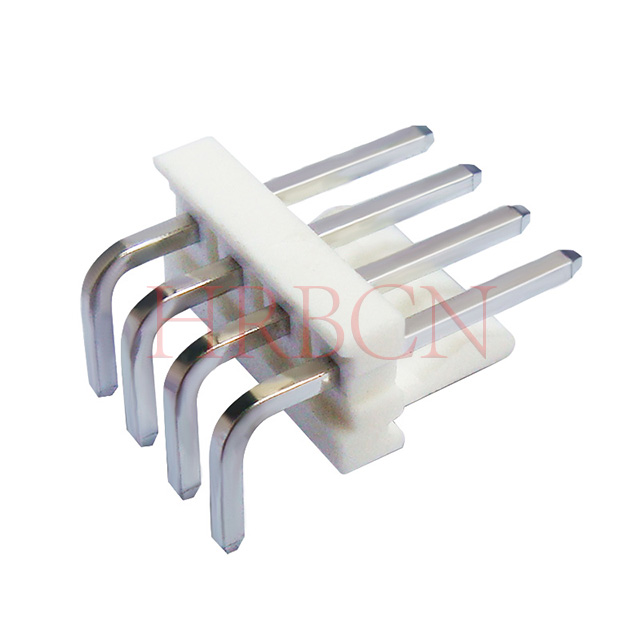

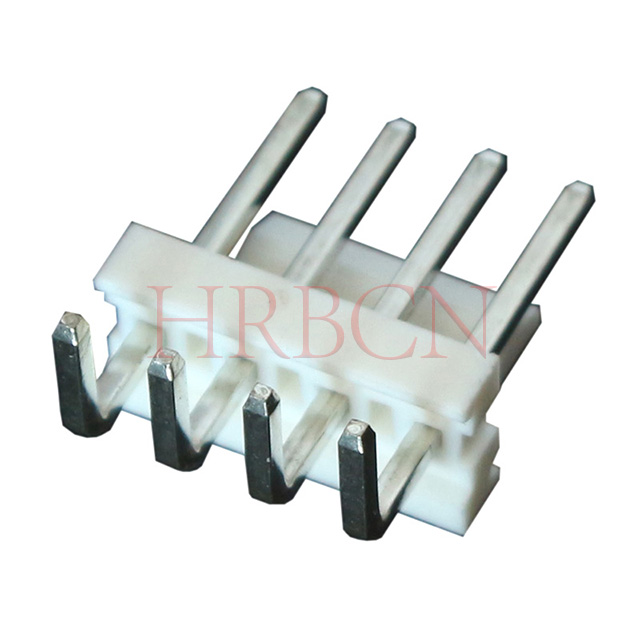

Głowica kątowa HRB o skoku 3,96 mm M3965R-NK

HRB M3965R-N-K to Jednorzędowe, kątowe złącze kołkowe o rozstawie 3,96 mm przeznaczony do połączeń przewód-płytka. Wyposażony w otwór do montażu przelotowego i wygięte do tyłu słupki, zapewnia stabilny montaż płytki drukowanej i prowadzenie oszczędzające miejsce. Obudowa wykonana jest z poliestru o klasie UL94 V-0, a styki są z mosiądzu pokrytego cyną, co zapewnia niską rezystancję styku. Oceniono na 7A AC/DC, 600V, o zakresie temperatur pracy −40°C do +120°C, to złącze zapewnia doskonałą wydajność elektryczną i trwałość. Dostępne w Konfiguracje od 2 do 20 pinówjest zgodny z cUL, zgodny z dyrektywą RoHS i szeroko stosowany w sterowaniu przemysłowym, zasilaczach i elektronice użytkowej.

W pełni zgodny z RoHS i REACH
Certyfikat UL i cUL
Obudowa trudnopalna UL 94V-0

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
M3965R-NK(S)
marka produktu：
HRB
Kod produktu：
8536909000

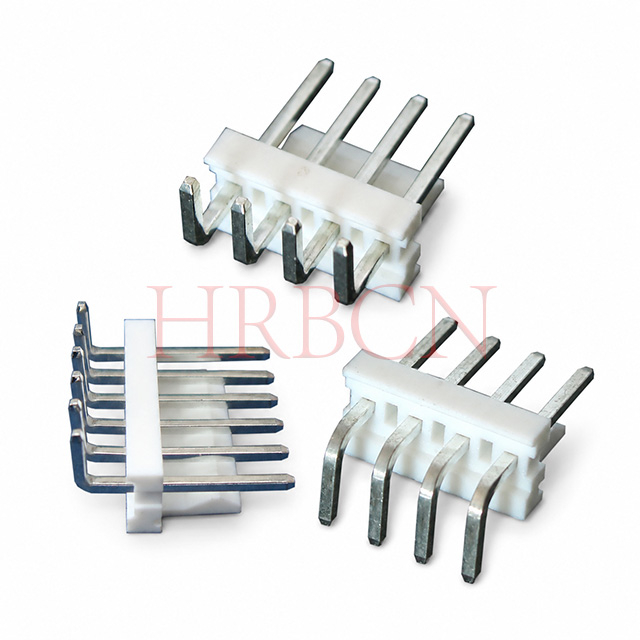

Złącze przewodu-płytki o rozstawie prostym 3,96 mm (0,156 cala), jednorzędowe, do montażu przez otwór przelotowy

Definicja P/N HRB

M3965R-NK(S)

① ②③ ④

①M3965: seria HRB

②R: Kąt prosty

③N: Liczba pinów: 2-20

④K(S): Osłonięty

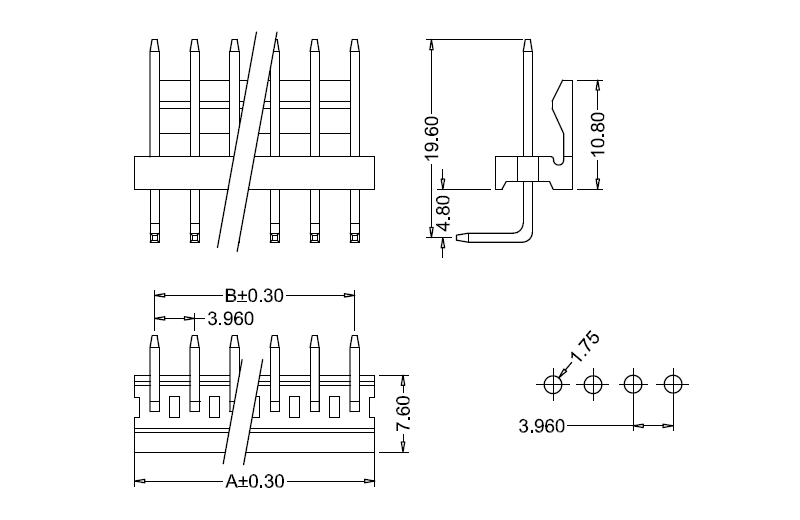

Wymiar M3965R-NK(S).

Nr części		Dimensions		Nr części		Dimensions		Nr części		Dimensions
UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B	UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B	UL94V-0	Obwody	Przyciemnienie: A	Przyciemnienie: B
M3965R-2-K(S)	2	7.92	3.96	M3965R-9-K(S)	9	35.64	31.68	M3965R-16-K(S)	16	63.36	59.40
M3965R-3-K(S)	3	11.88	7.92	M3965R-10-K(S)	10	39.60	35.64	M3965R-17-K(S)	17	67.32	63.36
M3965R-4-K(S)	4	15.84	11.88	M3965R-11-K(S)	11	43.56	39.60	M3965R-18-K(S)	18	71.28	67.32
M3965R-5-K(S)	5	19.80	15.84	M3965R-12-K(S)	12	47.52	43.56	M3965R-19-K(S)	19	75.24	71.28
M3965R-6-K(S)	6	23.76	19.80	M3965R-13-K(S)	13	51.48	47.52	M3965R-20-K(S)	20	79.20	75.24
M3965R-7-K(S)	7	27.72	23.76	M3965R-14-K(S)	14	55.44	51.48
M3965R-8-K(S)	8	31.68	27.72	M3965R-15-K(S)	15	59.40	55.44

Kluczowe dane techniczne

Właściwości mechaniczne i fizyczne

Podziałka: 3,96 mm / 0,156 cala w linii środkowej
Konfiguracja: pojedynczy rząd, orientacja pod kątem prostym 90°
Sposób montażu: Lutowanie przelotowe DIP
Dostępne pozycje: od 2 do 20 pinów, akceptowalna jest niestandardowa liczba pinów
Materiał obudowy: poliester trudnopalny UL94 V-0
Materiał styków: mosiądz pokryty cyną
Temperatura pracy: -40°C do +120°C

Oceny elektryczne

Prąd znamionowy: 7A (maks. na styk)
Napięcie znamionowe: 600 V AC
Rezystancja styku: maks. 3 mΩ.
Rezystancja izolacji: 5000 MΩ min.
Wytrzymujące napięcie: 2200 V/AC (1 minuta)

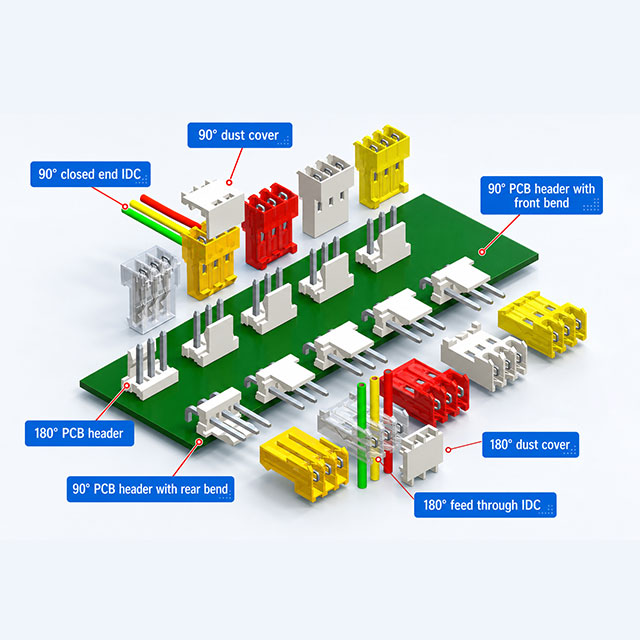

Schemat krycia

Współpraca z zamkniętym końcem IDC pod kątem 90°

Łączenie z zasilaniem 180° przez IDC

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Często zadawane pytania (FAQ)

Często zadawane pytania techniczne

P: Jakie złącza współpracujące współpracują z tym prawym nagłówkiem?

Odp.: Pasuje do standardowych złączy IDC o rozstawie 3,96 mm, w tym do zestawów kabli IDC o kącie zamkniętym 90° i przelotowych o kącie 180°, zapewniających uniwersalne łączenie przewodu z płytką.

P: Czy mogę dostosować liczbę pinów lub specjalne specyfikacje?

Odp.: Standardowe opcje obejmują od 2 do 20 pinów. Niestandardowa długość sworznia, specjalne pokrycie i niestandardowe pozycje są dostępne na życzenie.

P: Jaka metoda lutowania jest odpowiednia dla tego nagłówka?

Odp.: obsługuje lutowanie na fali i lutowanie ręczne. Aby uzyskać stabilny efekt spawania, należy przestrzegać standardowych parametrów temperatury lutowania bezołowiowego.

P: Jaki jest rozstaw i typ mocowania tego złącza?

Odp.: Przyjmuje standardową rozstaw 3,96 mm (0,156 cala), jednorzędową konstrukcję pionową 180°, montaż DIP z otworem przelotowym do instalacji na płytce drukowanej.

Często zadawane pytania dotyczące zakupów

P: Czy masz w magazynie tę pionową listwę przyłączeniową typu „przewód-płytka”?

Odp.: Większość standardowych rozmiarów szpilek jest dostępna w magazynie. W przypadku dużych zamówień lub specjalnych, niestandardowych specyfikacji, prosimy o wcześniejsze potwierdzenie terminu dostawy z naszym zespołem sprzedaży.

P: Jakie jest MOQ dla tej serii?

Odp.: Obsługujemy niską minimalną wielkość zamówienia, mile widziane są zarówno przykładowe zamówienia próbne, jak i hurtowe zamówienia zbiorcze.

P: Czy mogę mieszać różne modele pinów w jednym zamówieniu?

Odp.: Tak, dopuszczalna jest mieszana wysyłka różnych konfiguracji pinów, aby spełnić Twoje potrzeby związane z zaopatrzeniem w projekt.

P: Jaki jest czas realizacji zamówień masowych?

Odp.: Towary znajdujące się w magazynie mogą zostać wysłane w ciągu 3–5 dni roboczych. Zamówienia niedostępne w magazynie i zamówienia niestandardowe trwają około 4–6 tygodni, w zależności od ilości.

P: Czy możesz dostarczyć dokumenty eksportowe i raporty z testów?

Odp.: Możemy dostarczyć fakturę handlową, listę pakowania, świadectwo pochodzenia, certyfikat RoHS i raporty z testów wydajności mechanicznej.

P: Czy mogę otrzymać bezpłatne próbki do testów?

Odp.: dostarczane są bezpłatne próbki ewaluacyjne, klienci muszą jedynie ponieść koszty przesyłki kurierskiej. Próbki można zamówić w ciągu 1–3 dni roboczych.
