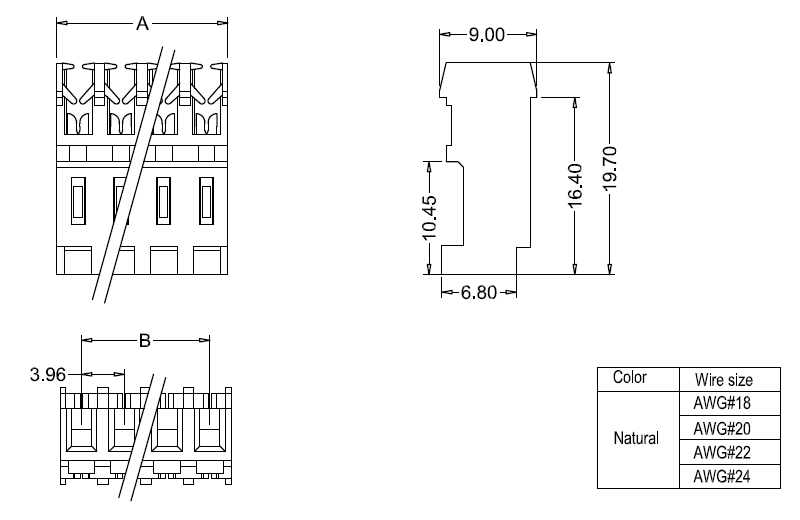

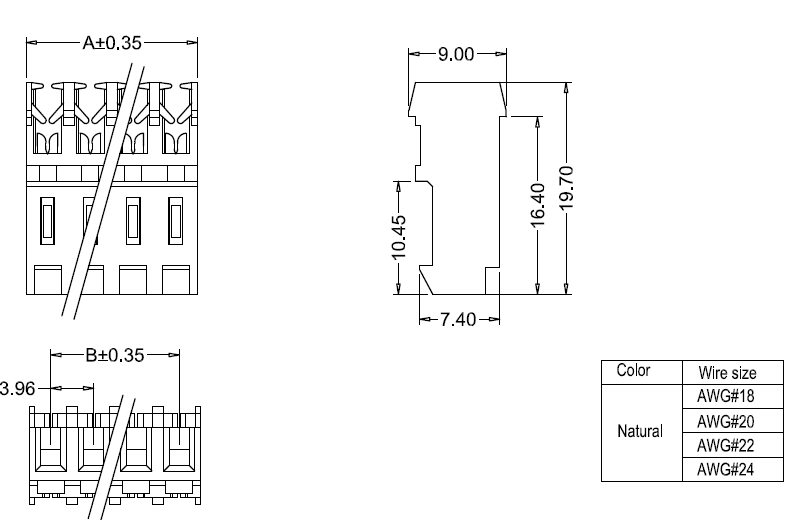

P1: Jaki jest rozstaw złącza IDC M7060(I)?
Odp.: Rozstaw wynosi 3,96 mm i jest to powszechna specyfikacja dla połączeń elektronicznych średniej mocy.

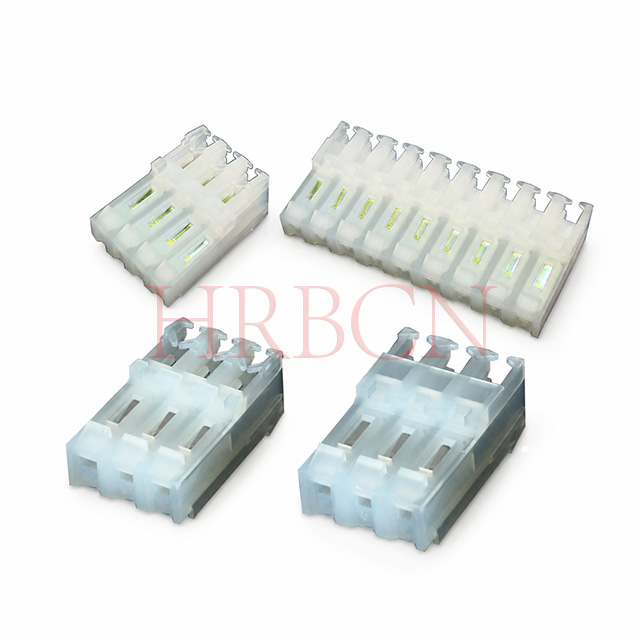

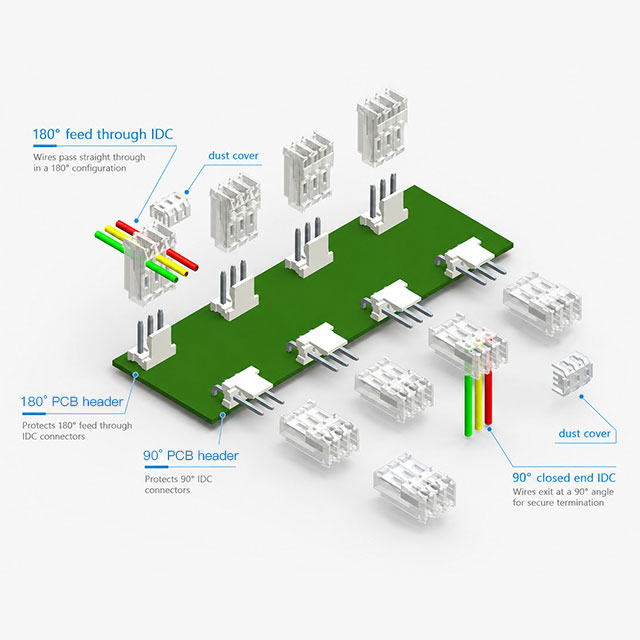

P2: Jakie orientacje są dostępne dla tej serii?
Odp.: Dwa główne typy: zamknięty koniec 90° (model z przyrostkiem R) i przelotowy 180° (model standardowy). Zakładki polaryzacyjne są opcjonalne, aby zapobiec nieprawidłowemu włożeniu.
P3: Jaki jest materiał i klasa ognioodporności obudowy?
Odp.: Obudowa wykonana jest z nylonu 66 o klasie ognioodporności UL94V-2, temperatura pracy: -25 ℃ ~ +85 ℃.
P4: Jaka jest moc elektryczna?
Odp.: prąd znamionowy: 7A AC/DC; Napięcie znamionowe: 600 V AC/DC; Wytrzymujące napięcie: 2200 V AC na minutę.
P5: Jaki przekrój przewodu obsługuje to złącze IDC?
Odp.: Pasuje do przewodów AWG18 do AWG24, szeroko stosowanych do wewnętrznego okablowania urządzeń gospodarstwa domowego i sprzętu przemysłowego.
P6: Jaki jest materiał końcowy i poszycie?
Odp.: Zaciski są wykonane z mosiądzu i są dostępne w wersji cynowanej lub złoconej w zależności od wymagań aplikacji.
P7: Ile jest dostępnych opcji pinów?
Odp.: Ta seria obejmuje od 2 do 20 pinów, aby spełnić różnorodne wymagania dotyczące obwodów.
P8: Jakie są zastosowania tych złączy IDC?

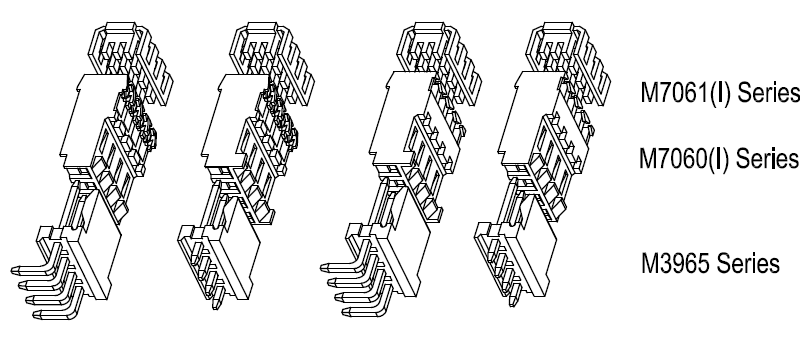

Odp.: Te złącza IDC o rozstawie 3,96 mm (seria M7060(I)) są szeroko stosowane do połączeń przewód-przewód i przewód-płytka, zarówno w elektronice użytkowej, jak i przemysłowej, szczególnie tam, gdzie wymagane jest szybkie, niezawodne i ekonomiczne okablowanie.
Typowe zastosowania obejmują:
Sprzęt gospodarstwa domowego – lodówki, pralki, klimatyzatory, kuchenki mikrofalowe i drobny sprzęt kuchenny.
Sterowanie i automatyka przemysłowa – sterowniki PLC, panele sterowania, czujniki, siłowniki i wewnętrzne okablowanie maszyn przemysłowych.
Oświetlenie LED i oświetlenie inteligentne – złącza zasilania i sygnału dla opraw oświetleniowych, listew i modułów sterujących.
Elektronika użytkowa – zasilacze, adaptery i złącza wewnętrzne dla urządzeń audio/video.
HVAC i sprzęt budowlany – systemy ogrzewania, wentylacji i klimatyzacji, termostaty i jednostki sterujące.
Automaty sprzedające, urządzenia do gier i sprzęt biurowy – wewnętrzne wiązki zasilające i sygnałowe.

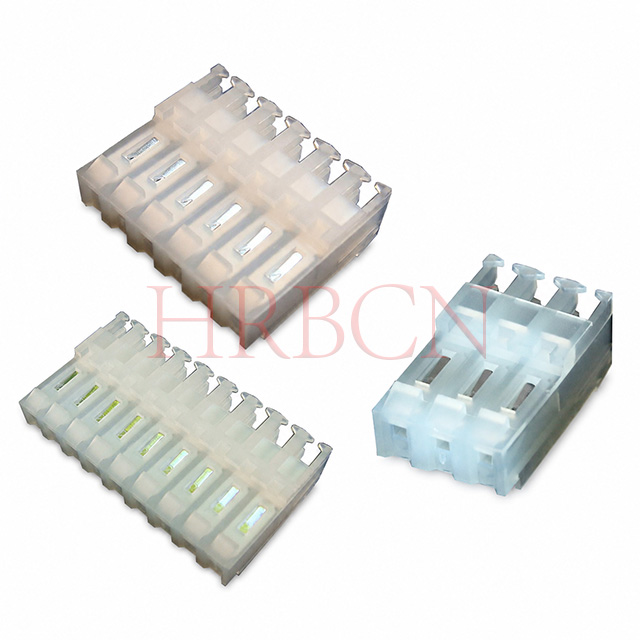

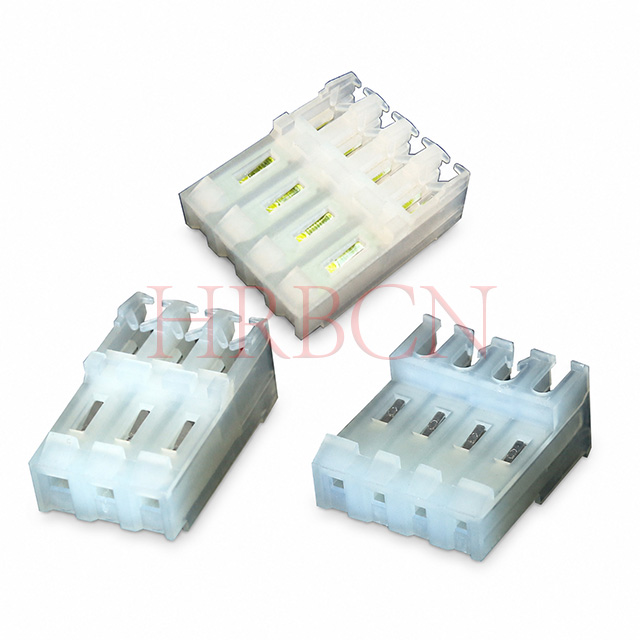

Nadają się do przewodów AWG18–AWG24, znamionowych 5A / 600V i dobrze sprawdzają się w temperaturach od -25℃ do +85℃ (V-2). Konstrukcja rampy blokującej zapewnia odporność na wibracje i bezpieczne połączenie, dzięki czemu idealnie nadają się do produkcji na dużą skalę i w trudnych warunkach.
