Ogólne często zadawane pytania
P1: Jaki jest zakres rozstawu i pinów złącza IDC serii M7060?

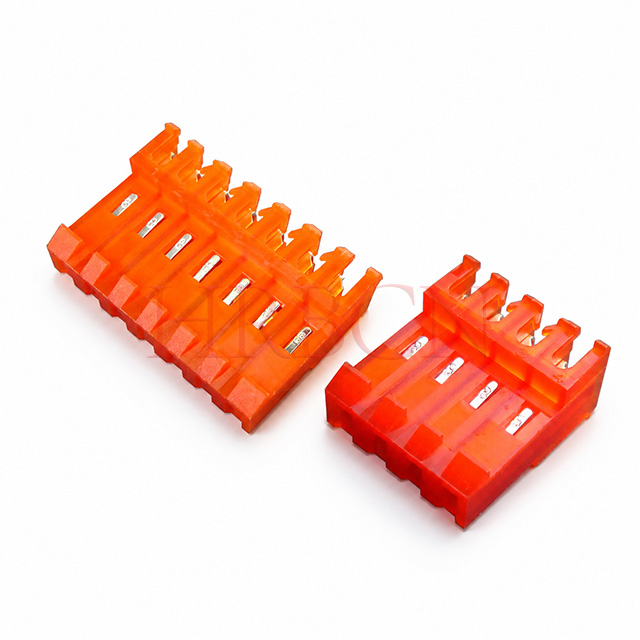

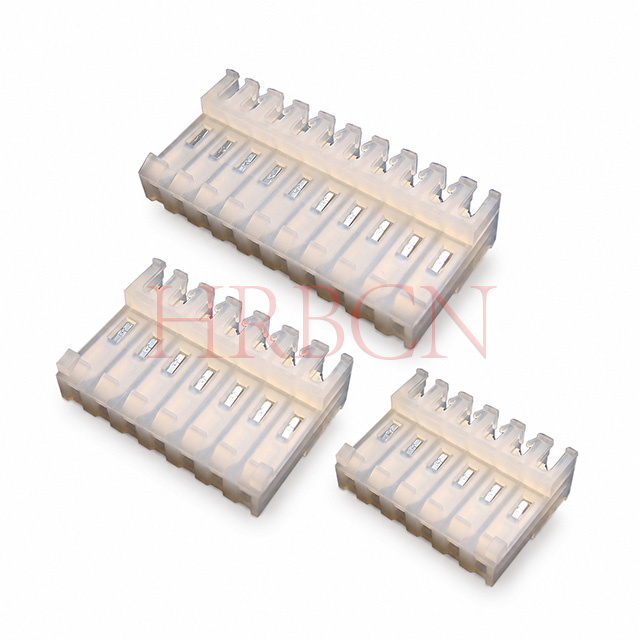

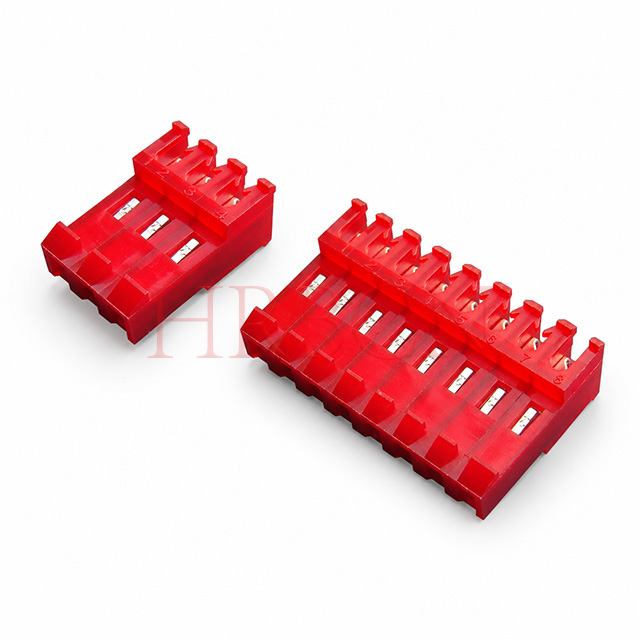

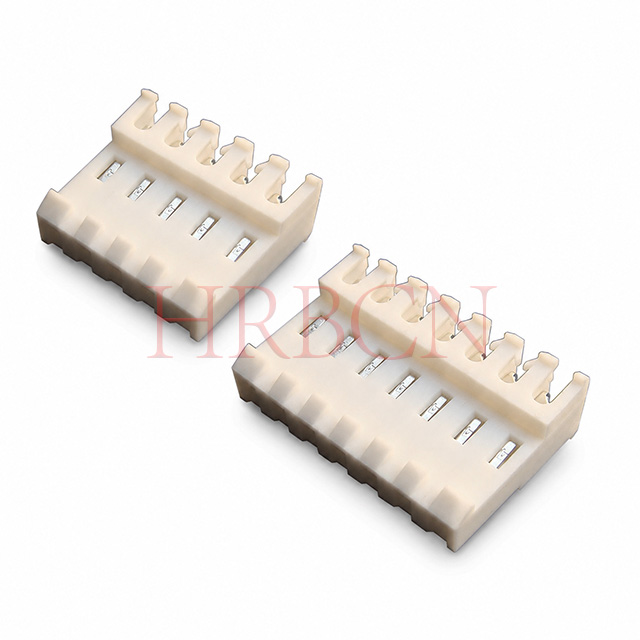

Odp.: Jest to złącze przelotowe IDC o rozstawie 3,96 mm, obsługujące do wyboru od 2 do 24 styków.
P2: Jakie przekroje przewodów są kompatybilne z tym złączem?

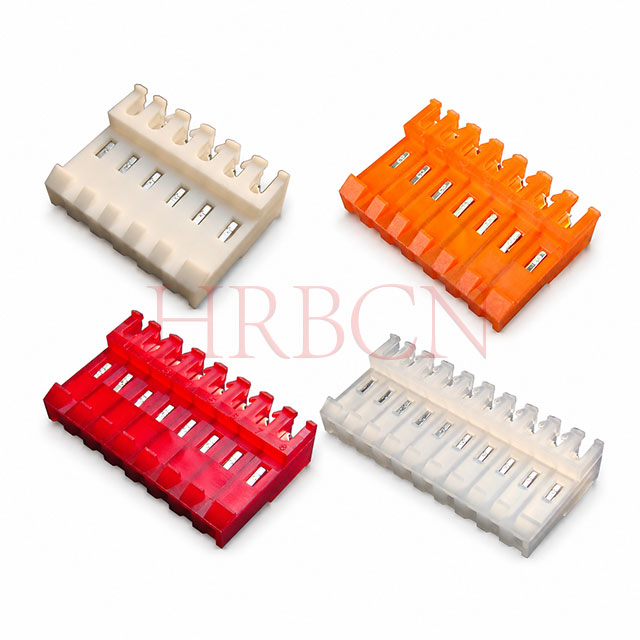

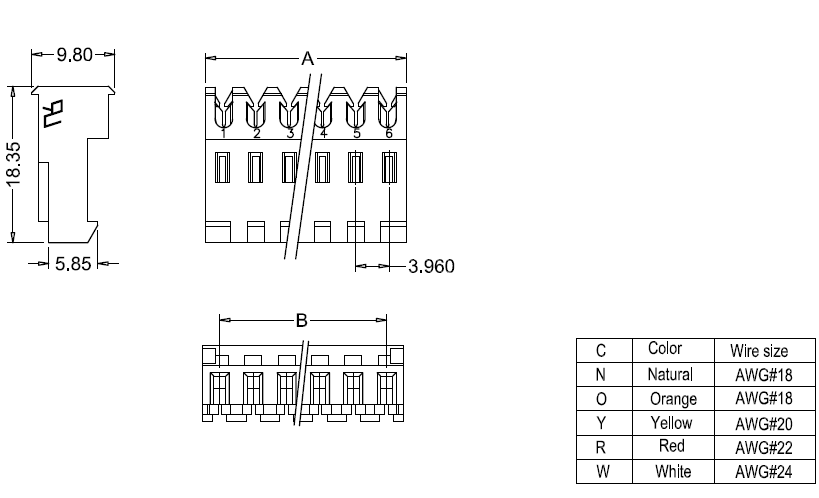

Odp.: Pasuje do przewodów AWG18, AWG20, AWG22 i AWG24, odpowiadających różnym kodom kolorów obudowy.
P3: Jakie są parametry elektryczne i temperatura pracy?
Odp.: prąd znamionowy: 5A AC/DC; Napięcie znamionowe: 600 V AC/DC; Temperatura pracy: -25°C do +85°C.
P4: Jakie są materiały i klasa ognioodporności?
Odp.: Obudowa: Nylon66, UL94V-2; Zacisk: brąz fosforowy z powłoką cynową lub złoconą.
P5: Jakie są funkcje zakładek polaryzacyjnych i rampy blokującej?
Odp.: Wypustki polaryzacyjne zapobiegają odwrotnemu włożeniu; Rampa blokująca zapewnia pewne połączenie i zapobiega luźnym połączeniom.
P6: Czy jest to złącze proste? Jaka jest orientacja?
Odp.: Tak, jest to złącze przelotowe IDC o kącie 180° do łączenia pośredniego.
P7: Do jakich zastosowań nadaje się M7060-NCR?
Odp.: Używane głównie do zakończenia przewodów przemysłowych urządzeń sterujących, sprzętu gospodarstwa domowego i ogólnych produktów elektronicznych.
P8: Czy możesz podać niestandardową liczbę pinów lub kolory?
Odp.: Standardowe piny obejmują od 2 do 24 i dostępnych jest wiele standardowych kolorów. Skontaktuj się z nami w sprawie niestandardowej personalizacji.
Często zadawane pytania techniczne
P1: Dlaczego złącza IDC są zaprojektowane w dwóch wersjach: z zakładkami polaryzacyjnymi i bez zakładek polaryzacyjnych?
Odp.: Obie konstrukcje zostały opracowane w celu spełnienia różnych wymagań dotyczących zapobiegania błędom, wydajności montażu, kosztów i ograniczeń układu produktu:
1. Z zakładkami polaryzacyjnymi : Asymetryczne plastikowe występy zintegrowane z obudową powodują zakłócenia mechaniczne. Złącze może łączyć się tylko w jednej prawidłowej orientacji, fizycznie blokując odwrotne włożenie lub odwrócenie połączenia o 180°, eliminując ludzkie błędy montażowe i ryzyko zwarcia sygnału/zasilania spowodowanego nieprawidłowym okablowaniem.
2. Bez zakładek polaryzacyjnych : Uproszczona obudowa bez występów zapobiegających cofaniu. Ma mniejszą szerokość całkowitą, niższy koszt tworzywa sztucznego i gładszą odporność na wkładanie. Opiera się na ręcznym znakowaniu lub SOP produkcji, aby uniknąć nieprawidłowego połączenia, w scenariuszach zastosowań statycznych niskiego ryzyka.
P2: Jakie są różnice w zastosowaniu pomiędzy IDC z wkładkami polaryzacyjnymi i bez wkładek polaryzacyjnych?
IDC z zakładkami polaryzacyjnymi (antyrewers)
Podstawowa zaleta: fizyczne zabezpieczenie przed błędnym włożeniem, zerowe ryzyko odwrotnego łączenia, brak zależności od oceny operatora; nadaje się do montażu na ślepo, zautomatyzowanych linii produkcyjnych, wielozłączowych tablic okablowania mieszanego.
Typowe zastosowania: Przemysłowe płyty główne sterujące, moduły napędów mocy, sprzęt medyczny, nowe sterowniki energii, przenośne przyrządy testowe, wielosygnałowe płytki scalone z wieloma identycznymi złączami.
Scenariusz ryzyka: Odwrotne podłączenie spowoduje zwarcie, spalenie płytki PCB, awarię sygnału lub zagrożenie bezpieczeństwa sprzętu.
IDC bez zakładek polaryzacyjnych
Podstawowa zaleta: węższy korpus zapewniający zwarty układ wewnętrzny, niższy koszt jednostkowy, mniejsza siła wkładania, łatwiejsze automatyczne zaciskanie z dużą prędkością.
Typowe zastosowania: jednoobwodowe urządzenia gospodarstwa domowego, panele oświetleniowe LED, małe akcesoria cyfrowe, proste, stałe okablowanie wewnętrzne z tylko jednym złączem na płytkę.
Scenariusz ryzyka: ma zastosowanie tylko wtedy, gdy niewłaściwe krycie nie spowoduje poważnych szkód; operatorzy mogą wyraźnie zidentyfikować sekwencję styków na podstawie koloru przewodu lub oznaczenia metodą sitodruku.
Oceniaj na podstawie 4 podstawowych wymiarów:
Ryzyko niepowodzenia odwrotnego włożenia
Odwrotne połączenie prowadzi do zwarcia, spalenia elementów, awarii sprzętu → Wybierz z zakładkami polaryzacyjnymi
Liczba złączy na jednej płytce PCB
Wiele identycznych złączy IDC rozmieszczonych gęsto na jednej płytce → Należy użyć zakładek polaryzacyjnych, aby rozróżnić obwody
Tylko jedno złącze montowane na płytce drukowanej → Dopuszczalne są bez zakładek polaryzacyjnych
Automatyczny montaż masowy, łączenie na ślepo, szybka linia do produkcji wiązek → Z zakładkami polaryzacyjnymi (zapobiega masowym wadliwym produktom)
Ręczny montaż w małych partiach z przezroczystym kodowaniem kolorami drutu/etykietami z sitodruku → Bez zakładek polaryzacyjnych
Ograniczenia dotyczące przestrzeni i kosztów produktu
Ścisłe ograniczenie szerokości obudowy wewnętrznej, napięty budżet BOM → Bez zakładek polaryzacyjnych
Produkty przemysłowe o wysokiej niezawodności, wymagania dotyczące długiej żywotności, tolerancja kosztów → Z zakładkami polaryzacyjnymi
P4: Czy konstrukcja zakładki polaryzacyjnej wpływa na kompatybilność z pasującymi gniazdami PCB?
Odp.: Nie. IDC serii M7060 z/bez zakładek polaryzacyjnych ma identyczny skok, układ pinów i wewnętrzne wymiary zacisków, w pełni kompatybilne z pasującymi złączami PCB serii M3965. Różni się tylko konstrukcja występu zabezpieczającego przed cofaniem obudowy zewnętrznej; wydajność elektryczna i spójność wymiarowa połączenia pozostają niezmienione.
P5: Czy operatorzy nadal mogą podłączać się odwrotnie do IDC z zakładkami polaryzacyjnymi?O: Niemożliwe. Asymetryczna wypustka polaryzacyjna zderzy się z krawędzią osłoniętych gniazd PCB po obróceniu o 180°, tworząc fizyczną blokadę i uniemożliwiając pełne włożenie, co zasadniczo eliminuje wady odwrotnego okablowania.
P6: Czy konieczne jest wybranie zakładek polaryzacyjnych, jeśli mam tylko jedno złącze na płytce?Odp.: Zależy od standardu bezpieczeństwa produktu. Jeśli produkt zawiera obwód zasilania lub płytkę sterującą o dużej wartości, nadal zaleca się stosowanie wkładek polaryzacyjnych, aby uniknąć błędów w obsłudze przez człowieka podczas konserwacji posprzedażnej; w przypadku prostych obwodów sygnałowych niskiego napięcia, które nie stanowią zagrożenia dla bezpieczeństwa, dopuszczalna jest wersja niepolaryzująca, aby obniżyć koszty.
