Często zadawane pytania techniczne
P: Jaka jest zalecana długość paska drutu?
Odp.: Wartość odniesienia dla długości paska drutu wynosi 3,00 ± 0,20 mm.
Długość paska drutu zależy od rodzaju drutu i metody zagniatania, a w celu potwierdzenia optymalnej długości paska należy uwzględnić rzeczywiste warunki przetwarzania.
Nie przecinaj ani nie przecinaj przewodów podczas operacji ściągania izolacji.

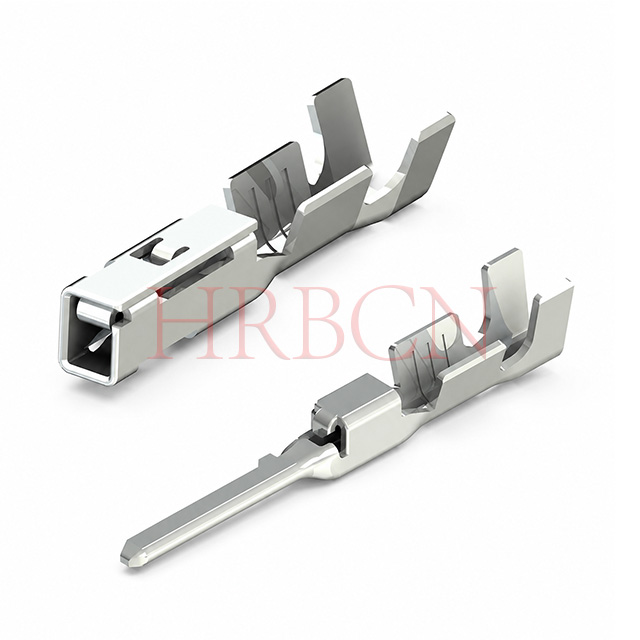

P: Jak prawidłowo włożyć zaciskaną końcówkę do obudowy?
Odp.: Przed włożeniem zaciskanej końcówki należy dopasować orientację obudowy i końcówki, aby zapewnić prawidłowe dopasowanie.
Gdy otwór zamka w obudowie jest skierowany do góry, strona ze szwem cylindrycznym końcówki zagniatanej powinna być również skierowana do góry.
Nie obracaj terminala podczas lub po włożeniu. Obracanie może spowodować uszkodzenie gumowych uszczelek i obudowy.
Uwaga: W przypadku wkładania końcówki: trzymaj gładką powierzchnię do góry, zabezpieczenie przed wpustem do dołu, a szew tulei końcówki do góry. Nieprawidłowa orientacja spowoduje uszkodzenie obudowy.
P: Jakie są zalecenia dotyczące okablowania wiązki przewodów wychodzącej ze złącza?
Odp.: Unikaj ostrych zagięć pod kątem 90 stopni bezpośrednio przy wyjściu przewodu łączącego. Ostre zginanie pod kątem prostym skraca żywotność uprzęży i może prowadzić do awarii funkcjonalnych. Podczas projektowania trasy zaleca się stopniowe i delikatne zginanie kabla.
P: Na co należy zwrócić uwagę podczas kontroli zespołów wiązek przewodów gotowego produktu?
A:
1. Podczas kontroli przewodów i sprawdzania ciągłości elektrycznej używaj precyzyjnych uchwytów, aby uniknąć podważenia złącza.
2. Wykonaj testy ciągłości, korzystając z odpowiedniego złącza (np. gniazda styku z zakładką). Nie używaj testu niepasującego
szpilki. Okresowo wymieniaj złącza testowe.
3. Wymień zdeformowane lub uszkodzone złącza, styki, pierścienie uszczelniające lub uszczelki przewodów na nowe części bezpośrednio, niezależnie od wagi uszkodzenia. Nie próbuj naprawiać.

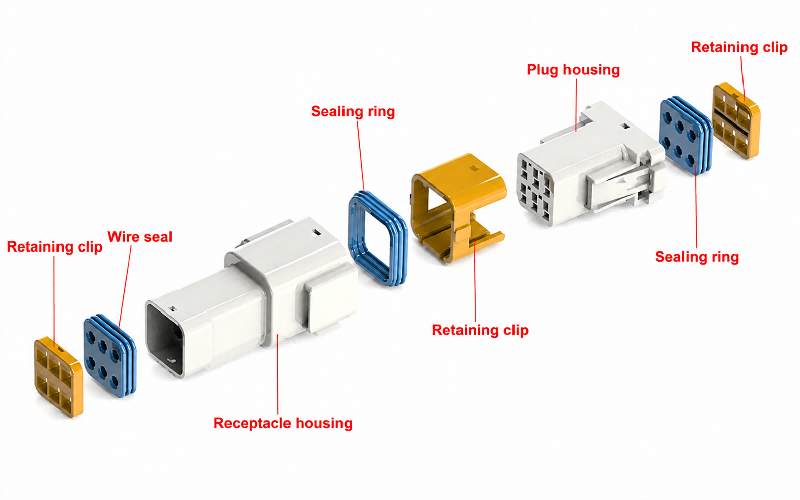

4. Sprawdź, czy uszczelki przewodów są prawidłowo osadzone wewnątrz obudowy.
5. Nie przeprowadzaj próby przedmuchu powietrzem, ponieważ może to spowodować przesunięcie elementów uszczelniających.
P: Jakie są środki ostrożności dotyczące przechowywania i transportu złączy i wiązek przewodów?
A:
1. Obudowy i styki zagniatane przechowywać w warunkach: temperatura 25°C ± 5°C, wilgotność względna ≤70% RH. Trzymaj się z daleka od
bezpośrednie działanie promieni słonecznych, wilgoć i kurz. Pierścienie uszczelniające i uszczelki druciane są elementami na bazie gumy. Ekspozycja na promieniowanie UV powoduje starzenie się gumy, a zanieczyszczenia pyłem pogarszają wodoodporność.
2. Należy zachować szczególną ostrożność podczas przechowywania i transportu ułożonych w stos obudów i wiązek przewodów.

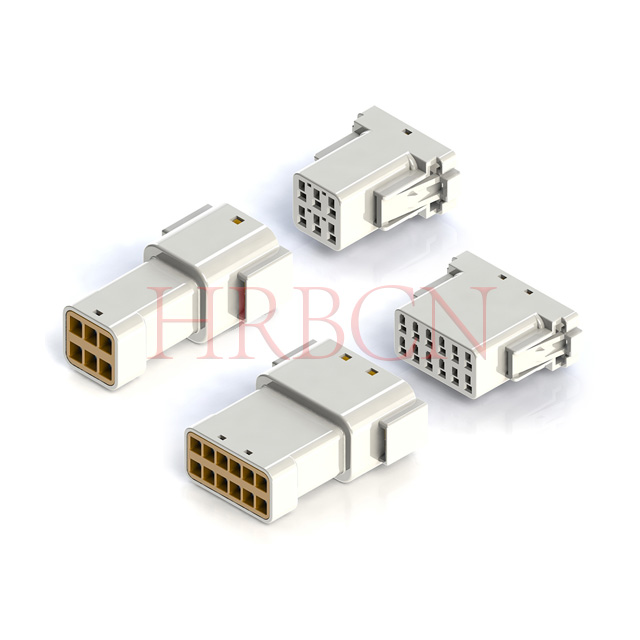

P: Jak prawidłowo połączyć wodoodporne złącza męskie i żeńskie?
A:
⒈Wyrównaj zatrzask blokujący złącza żeńskiego z dźwignią blokującą złącza męskiego, dopasuj wzdłuż osi współpracującej, nie podważaj.
⒉Wciśnij obie obudowy, aż blokady po obu stronach zostaną całkowicie zatrzaśnięte. Po zamknięciu zabrzmią dwa różne dźwięki „kliknięcia”.
miejsce.
⒊Delikatnie pociągnij obudowę złącza, aby sprawdzić prawidłowe zablokowanie przed oddaniem do użytku.
P: Jak prawidłowo odłączyć to wodoodporne złącze zatrzaskowe?
A:
⒈Naciśnij dźwignię blokującą, aby zwolnić blokadę.
⒉Odciągnąć obudowę męską i żeńską w przeciwnych kierunkach.
Ważne: NIE ciągnij bezpośrednio za przewody, zawsze chwytaj za obudowę złącza w celu rozłączenia.
