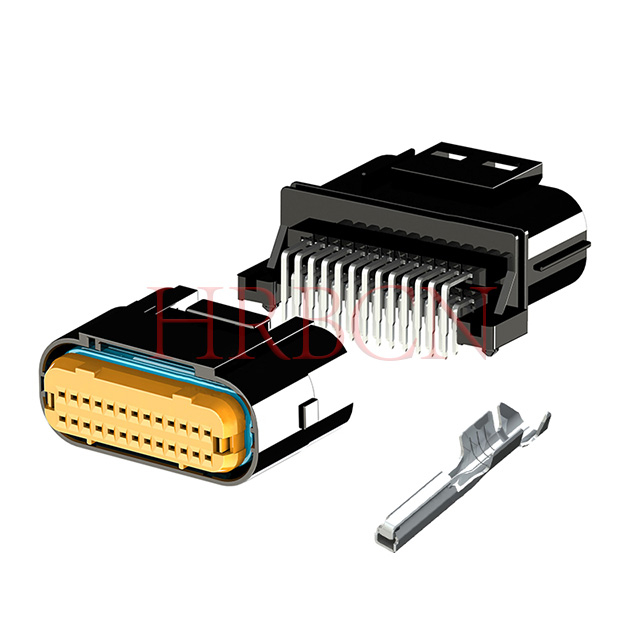

Większość wodoodpornych złączy przemysłowych jest zbyt dużych, trudnych w montażu i kosztownych. Wodoodporne złącze HRB z kablem kątowym 2,5 mm do płytki (model M2532/M2531R) zostało opracowane jako niedrogie wodoodporne rozwiązanie wzajemnych połączeń o niewielkich rozmiarach do samochodowych i zewnętrznych systemów elektrycznych.
Dzięki wodoodporności IP67, uszczelce z pełnej gumy i podwójnemu mechanizmowi blokującemu gwarantuje stabilne uszczelnienie i działanie zapobiegające poluzowaniu pod wpływem wibracji, wilgotności i wahań temperatury. Wiele pinów od 2×9 do 2×20 spełnia zróżnicowane wymagania dotyczące okablowania kamer samochodowych, akumulatorów pojazdów, elektrycznych pojazdów dwukołowych i maszyn zewnętrznych.

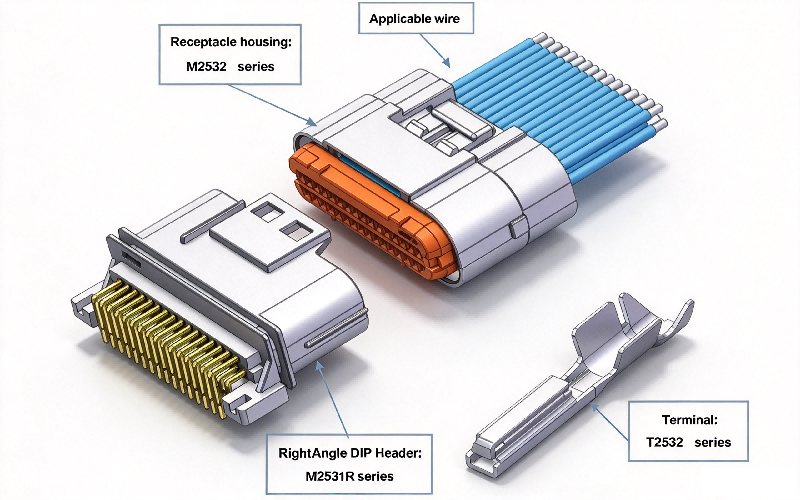

Definicja P/N

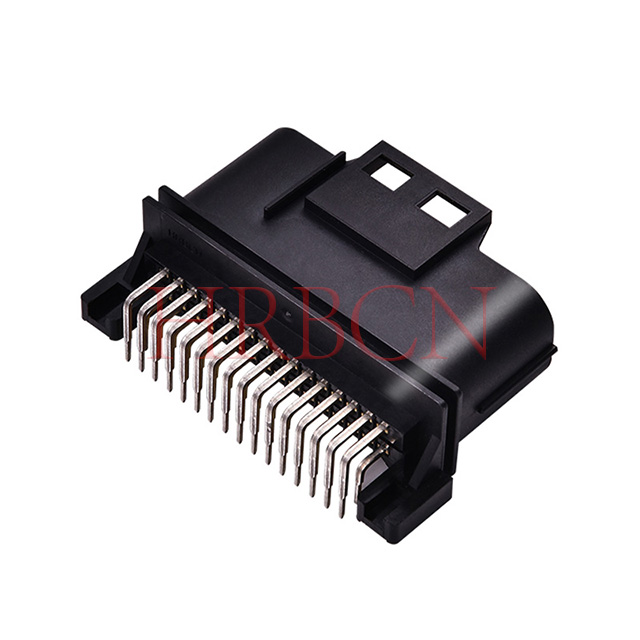

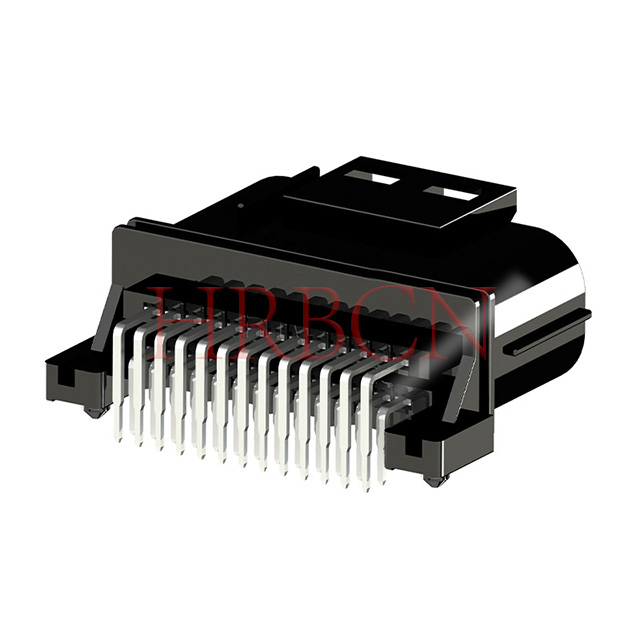

M2531R-2xN-X
① ② ③ ④
①: Numer serii artykułu HRB
②: R: Kąt prosty (90°)
③: Liczba pinów w rzędzie: 9/13/16/17/20
④: HSG Kolor: B: czarny, G: szary

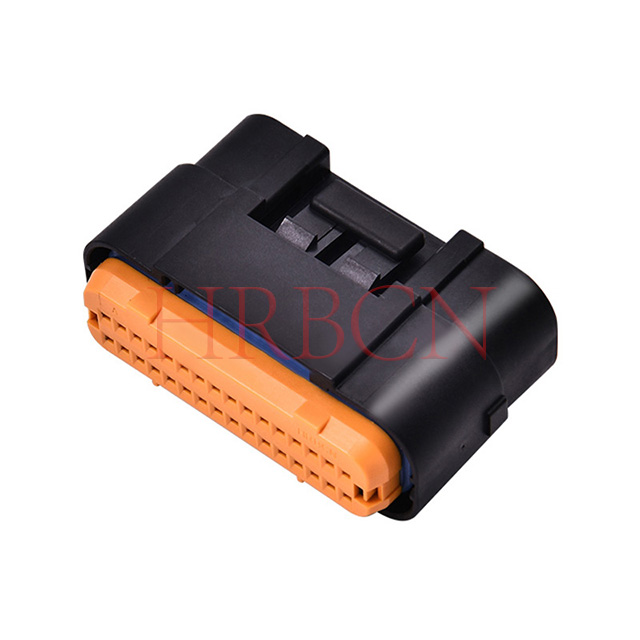

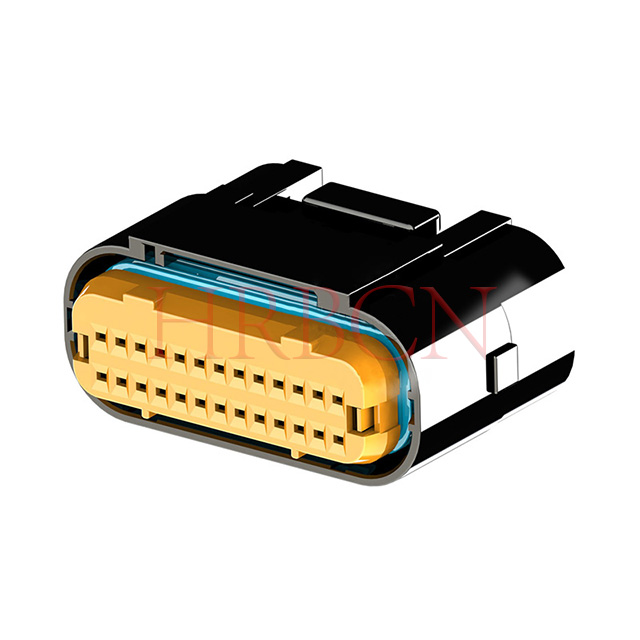

M2532-2xN-B
① ② ③
①: Numer serii artykułu HRB
②: Liczba pinów w rzędzie: 9/13/16/17/20
③: HSG Kolor: B: czarny
Podstawowe funkcje
Stopień wodoodporności IP67 zgodny z IEC 60529, całkowicie pyłoszczelny i wodoodporny
Zintegrowany pierścień uszczelniający z pełnej gumy, niezawodne uszczelnienie drutu i strony współpracującej

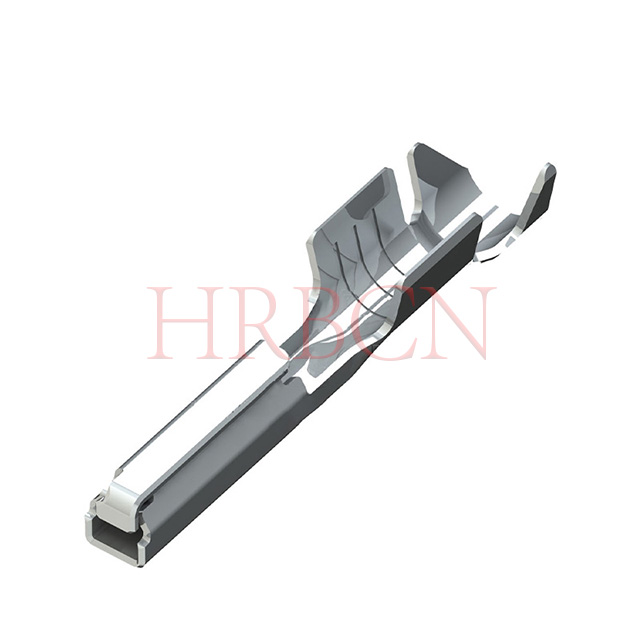

Podwójne sprężyny, cynowane zaciski z brązu fosforowego, stabilna niska rezystancja styku

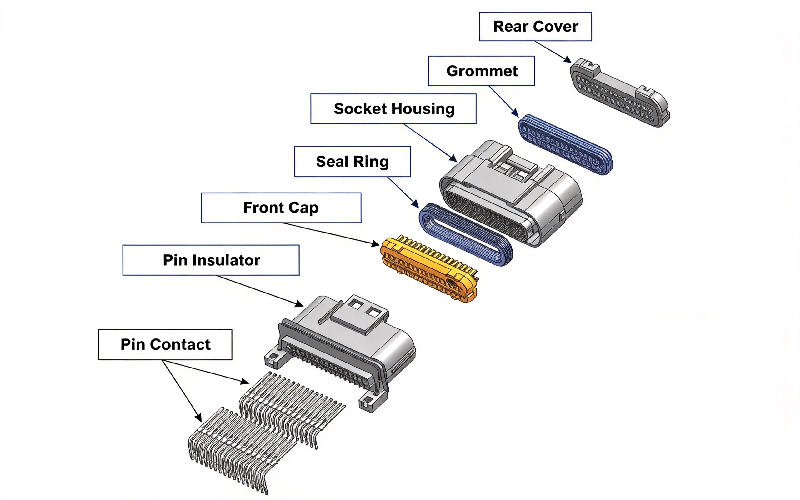

Konstrukcja z podwójną blokadą: blokada obudowy do zacisku + wewnętrzna blokada obudowy, zabezpieczenie przed upadkiem podczas wibracji
Kompaktowa, kątowa listwa PCB, oszczędzająca wewnętrzną przestrzeń instalacyjną sprzętu
Szeroki zakres temperatur: -40 ℃ ~ + 120 ℃, dostosowuje się do trudnych warunków pracy pojazdu
Wiele opcji pinów: 2×9, 2×13, 2×16, 2×17, 2×20 pozycji
Scenariusze zastosowań
Wodoodporne połączenie wbudowanego akumulatora pojazdu elektrycznego
Wewnętrzne okablowanie motocykla elektrycznego
Wodoodporna uprząż samochodowa do wbudowanej kamery
Monitoring zewnętrzny i wodoodporny sprzęt elektryczny na zewnątrz
Okablowanie w wilgotnym środowisku małych maszyn przemysłowych
