Często zadawane pytania techniczne
P: Jaka jest zalecana długość paska drutu?
Odp.: Wartość odniesienia dla długości paska drutu wynosi 3,00 ± 0,20 mm.
Długość paska drutu zależy od rodzaju drutu i metody zagniatania, a w celu potwierdzenia optymalnej długości paska należy uwzględnić rzeczywiste warunki przetwarzania.
Nie przecinaj ani nie przecinaj przewodów podczas operacji ściągania izolacji.

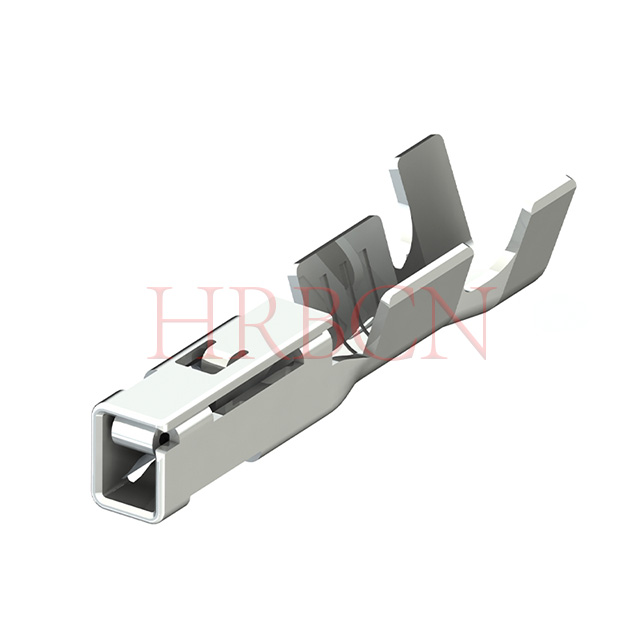

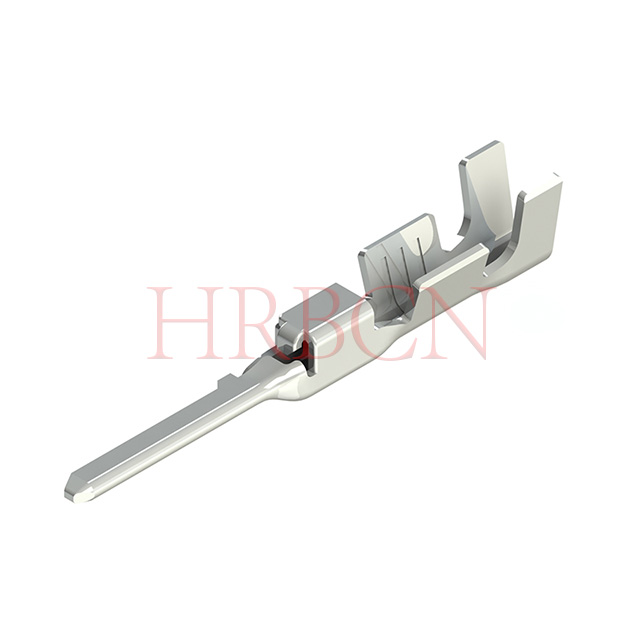

P: Jak prawidłowo włożyć zaciskaną końcówkę do obudowy?
Odp.: Przed włożeniem zaciskanej końcówki należy dopasować orientację obudowy i końcówki, aby zapewnić prawidłowe dopasowanie.
Gdy otwór zamka w obudowie jest skierowany do góry, strona ze szwem cylindrycznym końcówki zagniatanej powinna być również skierowana do góry.
Nie obracaj terminala podczas lub po włożeniu. Obracanie może spowodować uszkodzenie gumowych uszczelek i obudowy.
Uwaga: W przypadku wkładania końcówki: trzymaj gładką powierzchnię do góry, zabezpieczenie przed wpustem do dołu, a szew tulei końcówki do góry. Nieprawidłowa orientacja spowoduje uszkodzenie obudowy.
P: Jakie są zalecenia dotyczące okablowania wiązki przewodów wychodzącej ze złącza?
Odp.: Unikaj ostrych zagięć pod kątem 90 stopni bezpośrednio przy wyjściu przewodu łączącego. Ostre zginanie pod kątem prostym skraca żywotność uprzęży i może prowadzić do awarii funkcjonalnych. Podczas projektowania trasy zaleca się stopniowe i delikatne zginanie kabla.
P: Na co należy zwrócić uwagę podczas kontroli zespołów wiązek przewodów gotowego produktu?
A:
1. Podczas kontroli przewodów i sprawdzania ciągłości elektrycznej używaj precyzyjnych uchwytów, aby uniknąć podważenia złącza.
2. Wykonaj testy ciągłości, korzystając z odpowiedniego złącza (np. gniazda styku z zakładką). Nie używaj testu niepasującego
szpilki. Okresowo wymieniaj złącza testowe.
3. Wymień zdeformowane lub uszkodzone złącza, styki, pierścienie uszczelniające lub uszczelki przewodów bezpośrednio na nowe części, niezależnie od uszkodzeń
powaga. Nie próbuj naprawiać.
4. Sprawdź, czy uszczelki przewodów są prawidłowo osadzone wewnątrz obudowy.
5. Nie przeprowadzaj próby przedmuchu powietrzem, ponieważ może to spowodować przesunięcie elementów uszczelniających.
P: Jakie są środki ostrożności dotyczące przechowywania i transportu złączy i wiązek przewodów?
A:
1. Obudowy i styki zagniatane przechowywać w warunkach: temperatura 25°C ± 5°C, wilgotność względna ≤70% RH. Trzymaj się z daleka od
bezpośrednie działanie promieni słonecznych, wilgoć i kurz. Pierścienie uszczelniające i uszczelki druciane są elementami na bazie gumy. Ekspozycja na promieniowanie UV powoduje starzenie się gumy,
a zanieczyszczenia pyłem obniżą wodoodporność.
2. Należy zachować szczególną ostrożność podczas przechowywania i transportu ułożonych w stos obudów i wiązek przewodów.

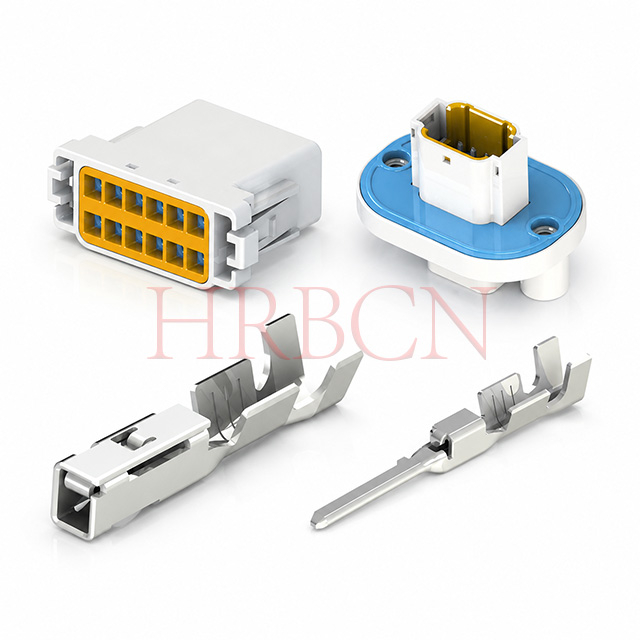

P: Jak zamontować złącze żeńskie na panelu?
A:

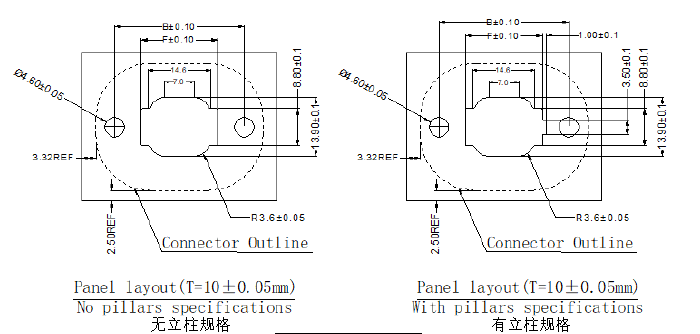

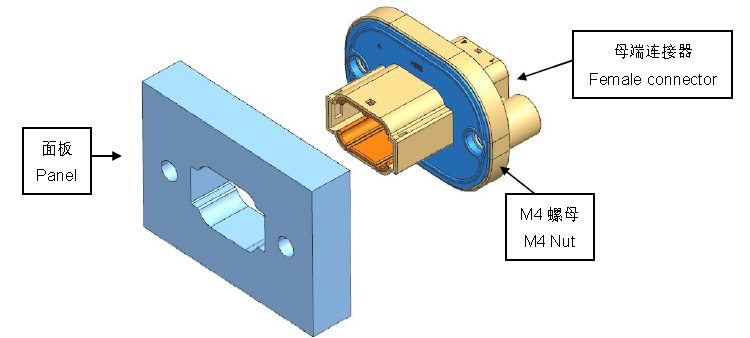

1. Umieść złącze żeńskie w wycięciu panelu.

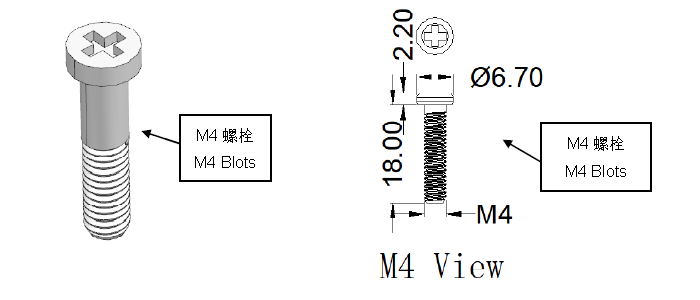

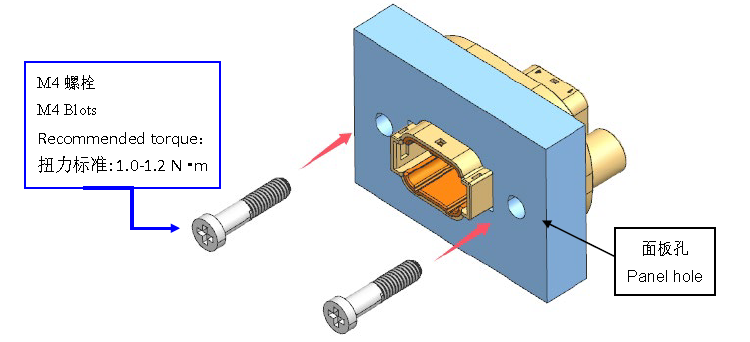

2. Skręcić za pomocą śrub M4 przechodzących przez panel i pasujących do nakrętek (zgodnie z kierunkiem wskazanym strzałkami).
