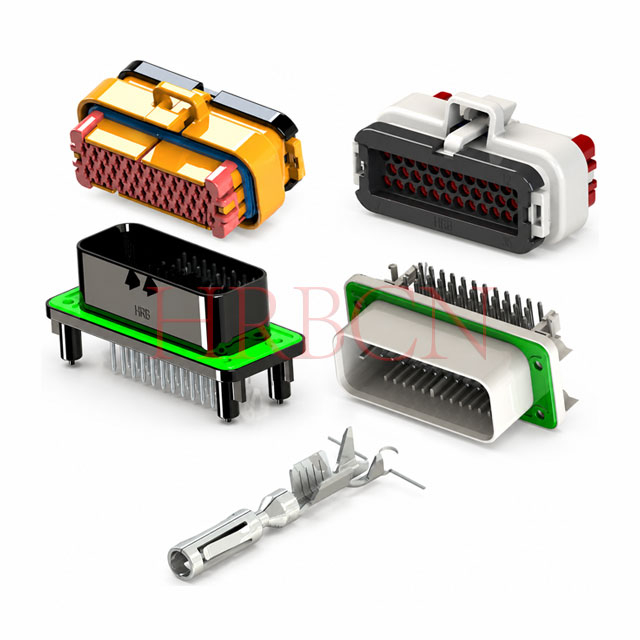

Definicja P/N HRB
Obudowa gniazda
A-M4022-NC
① ② ③④
①A: Certyfikacja przepisów motoryzacyjnych
②M4022: seria HRB
③N: Liczba pinów: 8 pinów, 14 pinów, 23 pinów, 35 pinów
④C: Kolor obudowy, B: Czarny; N: Naturalny; G: Szary; Bu: Niebieski; O: Pomarańczowy
Uwaga: Obudowa posiada mechaniczne kluczowanie oznaczone kolorami, które umożliwia łączenie wyłącznie z gniazdami PCB tego samego koloru, aby zapobiec nieprawidłowemu dopasowaniu.

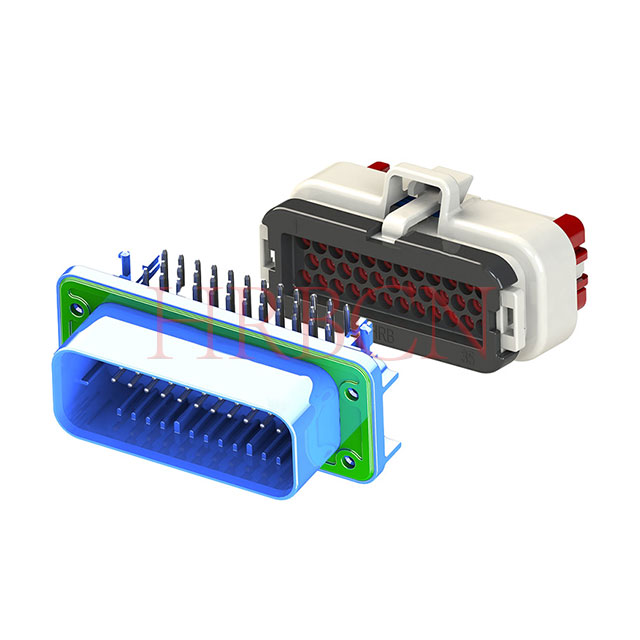

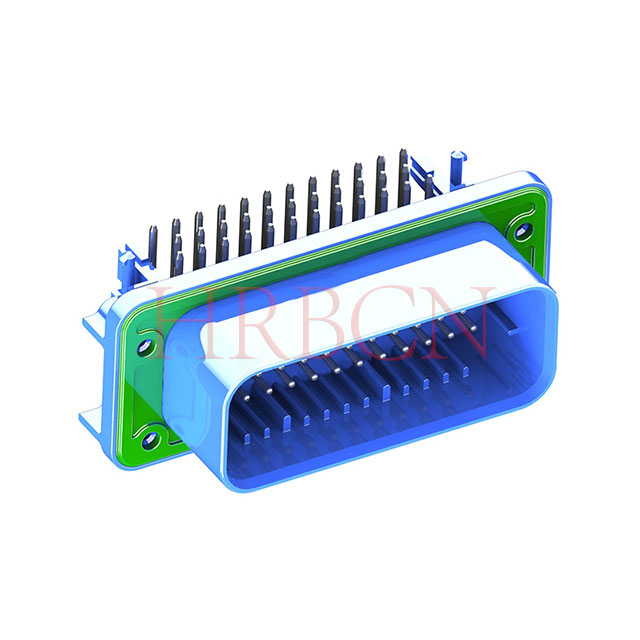

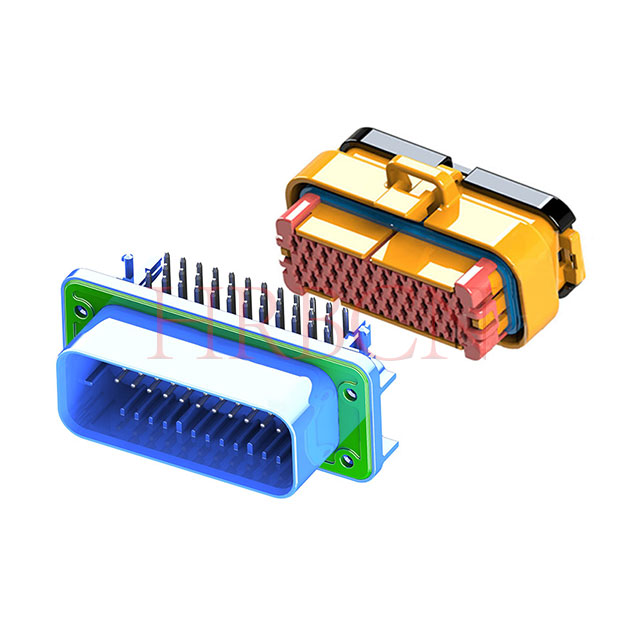

Złącze PCB kątowe
A-M4021R-N-Nu-C-*
① ② ③ ④ ⑤⑥ ⑦
①A: Certyfikacja przepisów motoryzacyjnych
②M4021: seria HRB
③R: Kąt prosty (90°)
④N: Liczba pinów: 8 pinów, 14 pinów, 23 pinów, 35 pinów
⑤Nu: Z nakrętką: M2,5
⑥C: Kolor obudowy, B: Czarny; N: Naturalny; G: Szary; Bu: Niebieski; O: Pomarańczowy
⑦*: Puste: Cynowane; 03H: Au 5μ\

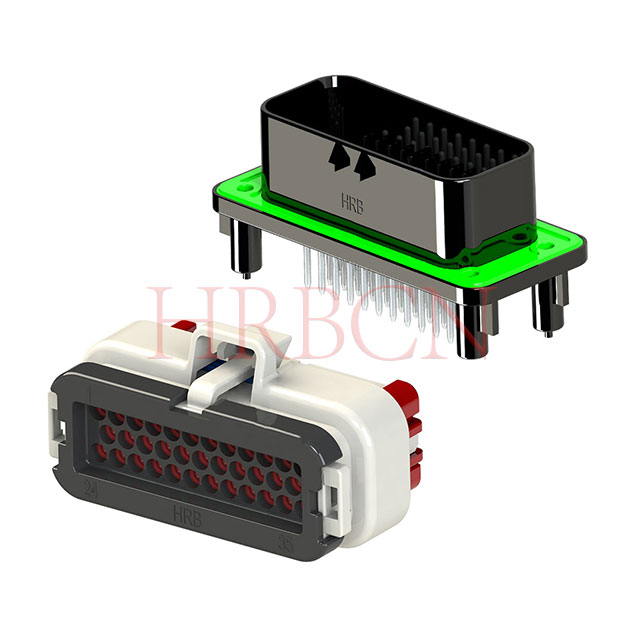

Pionowy nagłówek PCB
A-M4021-N-Nu-C-*
① ② ③④ ⑤ ⑥⑦
①A: Certyfikacja przepisów motoryzacyjnych
②M4021: seria HRB
③Bez R (puste): pionowe (180°)
④N: Liczba pinów: 8 pinów, 14 pinów, 23 pinów, 35 pinów
⑤Nu: Z nakrętką: M2,5
⑥C: Kolor obudowy, B: Czarny; N: Naturalny; G: Szary; Bu: Niebieski; O: Pomarańczowy
⑦*: Puste: Cynowane; 01H: Au 1µ”; 06H: Au 6µ”
Uwaga: Złącze PCB (zarówno pod kątem 90°, jak i 180°) mocowane jest do obudowy za pomocą czterech nakrętek metrycznych o nominalnej średnicy gwintu w zakresie od 2,50 mm do 3,00 mm. Dopasowaną długość wkrętów należy określić na podstawie grubości panelu montażowego.
Jako pierwszy punkt mocowania można dokręcić dowolną z czterech śrub. Przed zastosowaniem ostatecznego określonego momentu obrotowego wszystkie cztery nakrętki należy równomiernie dokręcić wstępnie momentem 0,3–0,4 N·m, aby równomiernie rozłożyć naprężenia zaciskające w całym zespole.

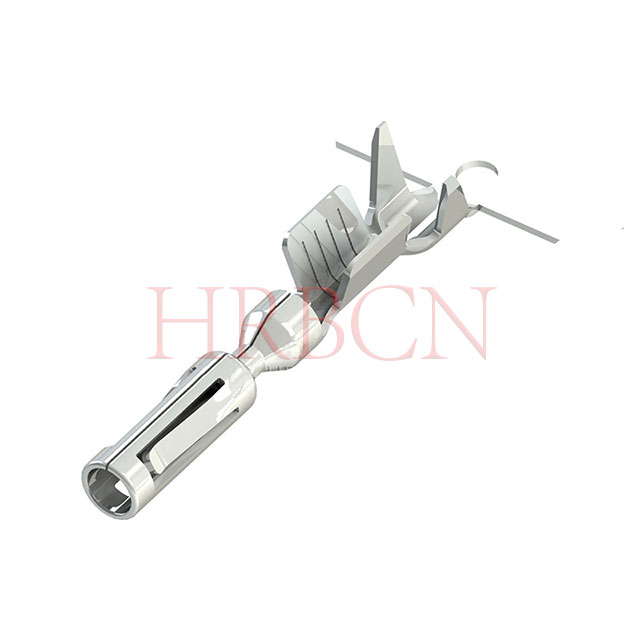

Terminal
T4022PS-*-*
① ②③
①T4022: seria HRB
②*: Opcje przekrojów drutu: Puste, AWG16-18; S: AWG20-22
③*: Platerowane: Najpierw platerowane, a następnie tłoczone: 2: cynowane; 00H: Pozłacane
Najpierw tłoczenie, a następnie platerowanie: 2#: cynowane
