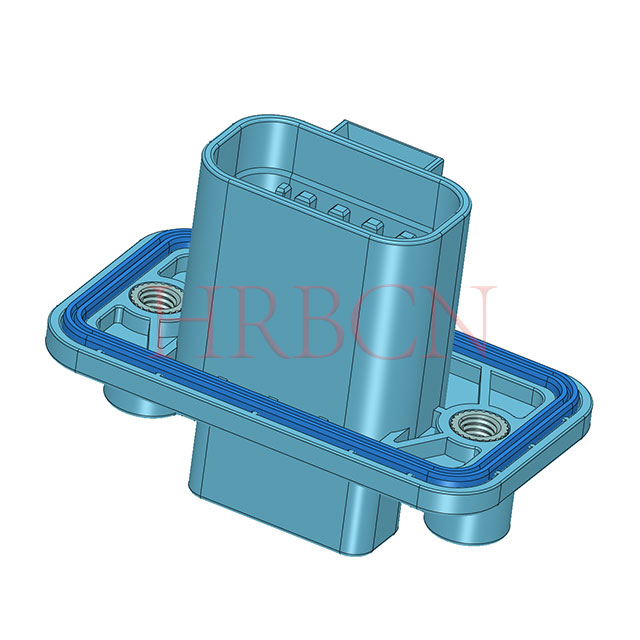

Wodoodporne złącze zasilania HRB 4,0 mm z przewodem do montażu na panelu

HRB A-M4084 do montażu panelowego Wodoodporne złącze zasilania przewód-przewód 4,0 mm IP67, dwurzędowe złącze przelotowe z certyfikatem motoryzacyjnym z kołnierzami montażowymi. Obsługuje przewody 16–24AWG, maks. prąd 15A/20A, -40~+125℃, idealnie nadaje się do podłączenia zasilania przez ścianę szafy w systemach magazynowania energii, sterowaniu przemysłowym i systemach EV.

W pełni zgodny z RoHS i REACH
LV214(VW75174)
IP67

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
A-M4084F-2xN-WP, A-M4084M-2xN-W
marka produktu：
HRB
Kod produktu：
8536909000

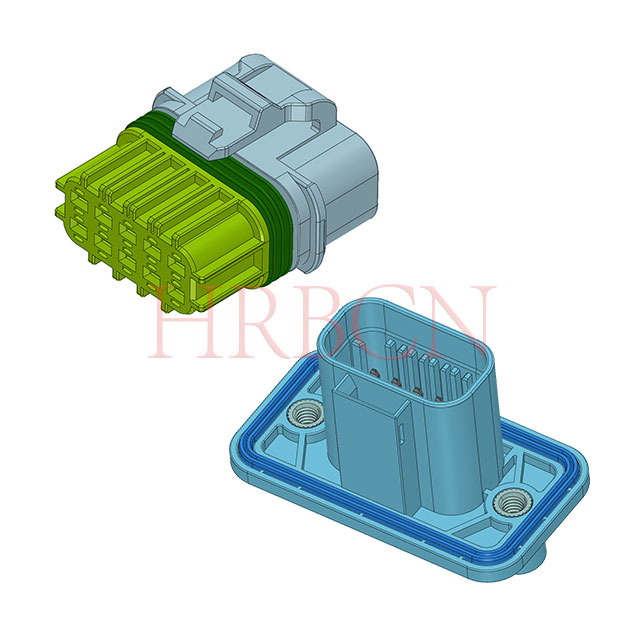

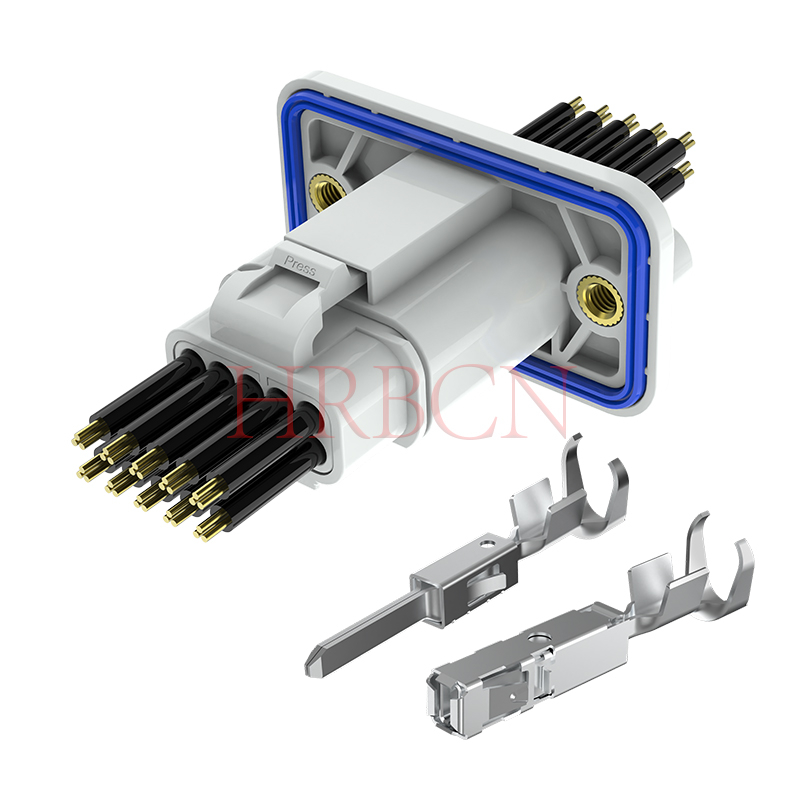

Wodoodporne złącze o rozstawie 4,0 mm z możliwością montażu na panelu

Definicja P/N obudowy gniazda

A-M4084F-2xN-WP

① ② ③ ④ ⑤ ⑥

①A: Certyfikacja przepisów motoryzacyjnych

②M4084F: seria HRB, obudowa żeńska

③2: Dwurzędowy

④N: Liczba pinów w rzędzie, 3/4/5 pinów

⑤W: Kolor obudowy, W: Biały

⑥P: Montaż panelowy

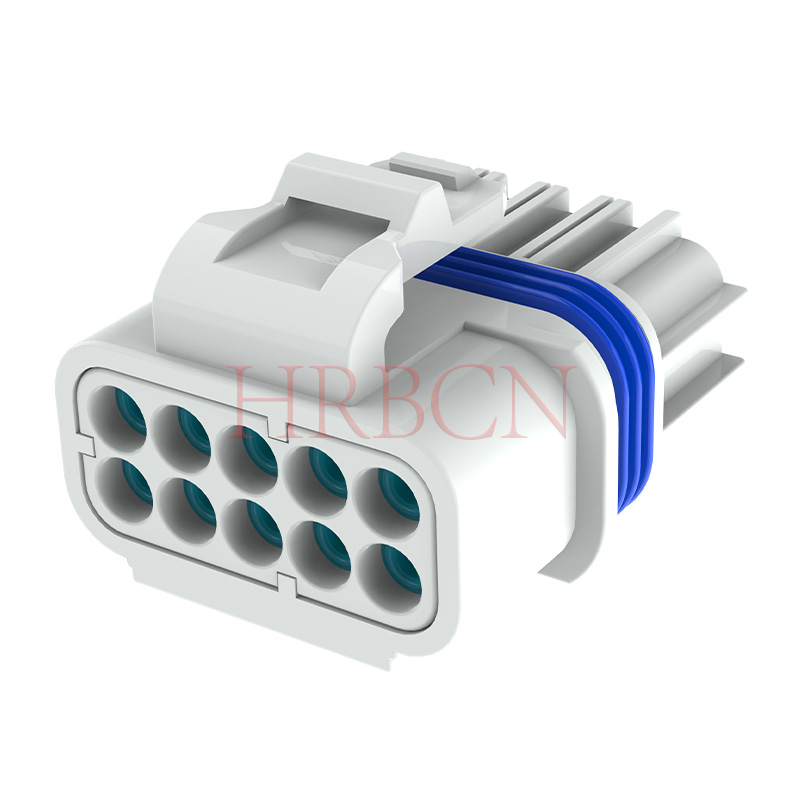

Definicja P/N obudowy wtyczki

A-M4084M-2xN-W

① ② ③④ ⑤

①A: Certyfikacja przepisów motoryzacyjnych

②M4084M: seria HRB, obudowa męska

③2: Dwurzędowy

④N: Liczba pinów w rzędzie, 3/4/5 pinów

⑤W: Kolor obudowy, W: Biały

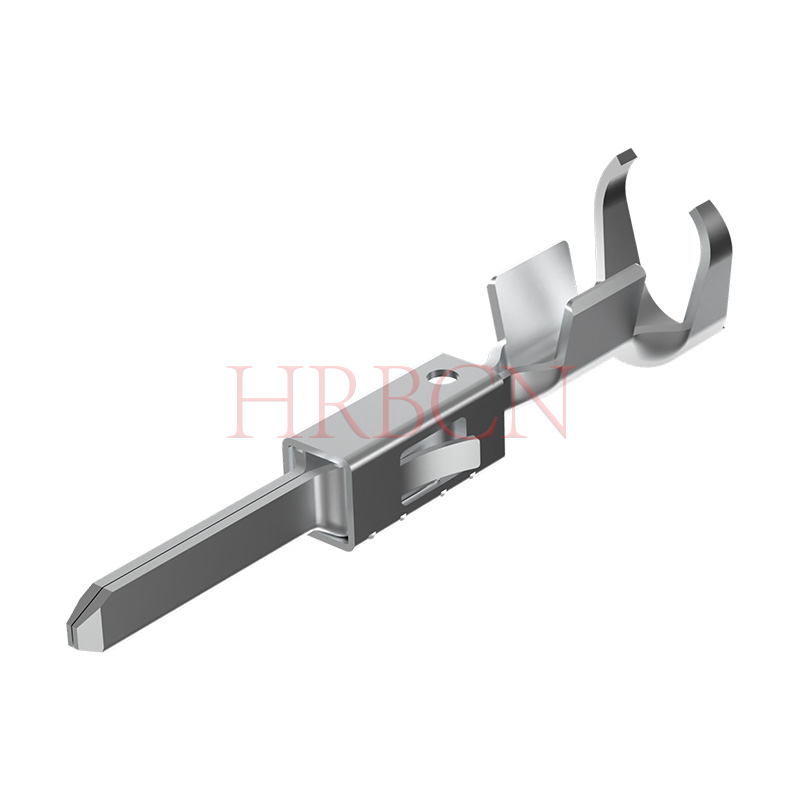

Definicja P/N terminala męskiego

A-T4084MPS-XX

① ②③

①T4084MPS: seria HRB, złącze męskie

②X: Opcje grubości drutu: AWG16-24

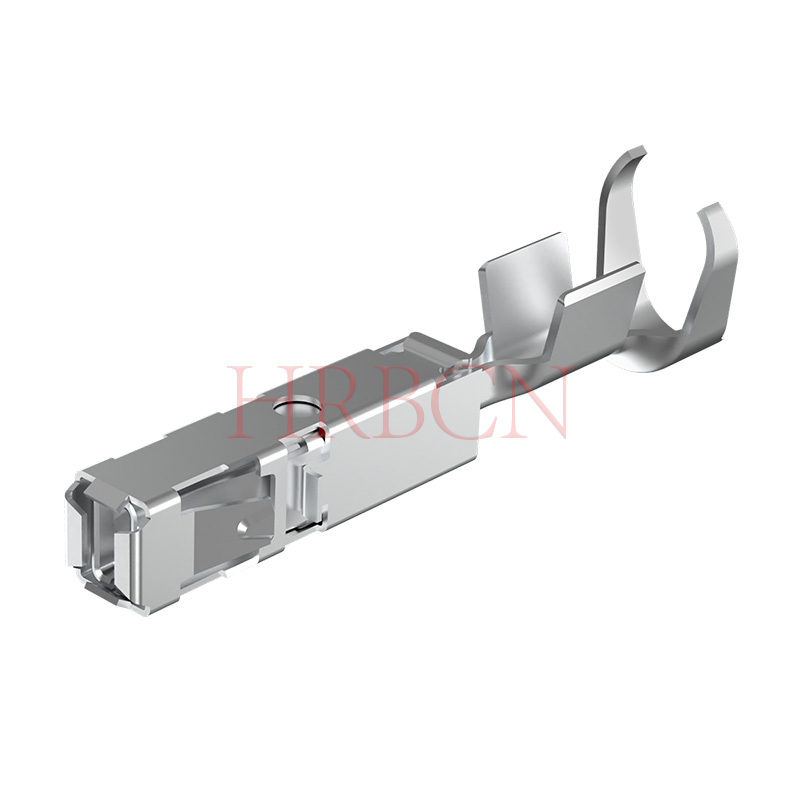

Definicja P/N terminala żeńskiego

A-T4084FPS-XX

① ②③

①T4084FPS: seria HRB, złącze żeńskie

②X: Opcje grubości drutu: AWG16-24

Kluczowe cechy

Zakres grubości drutu: 16–24 AWG (przekrój poprzeczny 1,5–0,22 mm²)

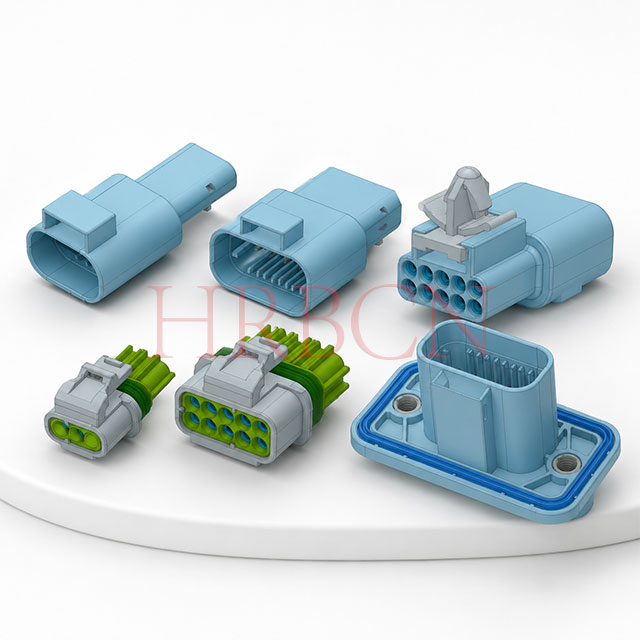

Dostępne układy wnęk: pojedynczy rząd: 2/3/4/5 i dwurzędowy: 6/8/10 pozycji
System złączy: przewód-przewód
IP67 Wodoodporny i pyłoszczelny: Pełna podwójna ochrona przed kurzem i wodą; chroni przed wilgocią, deszczem i chwilowym zanurzeniem.

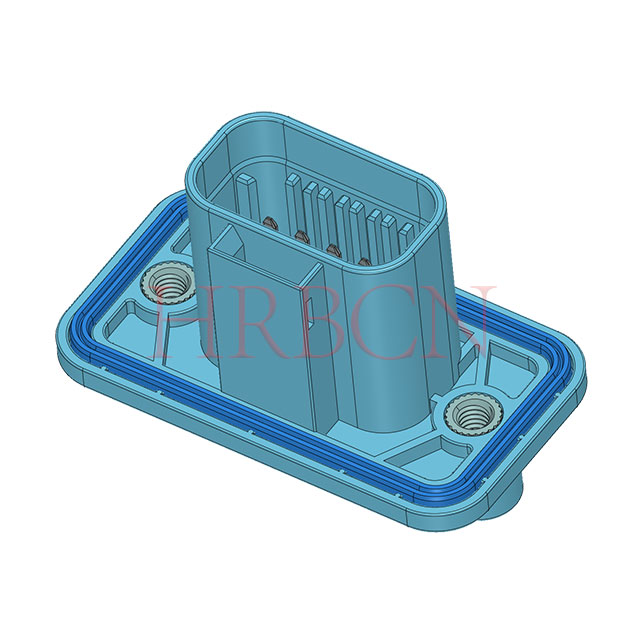

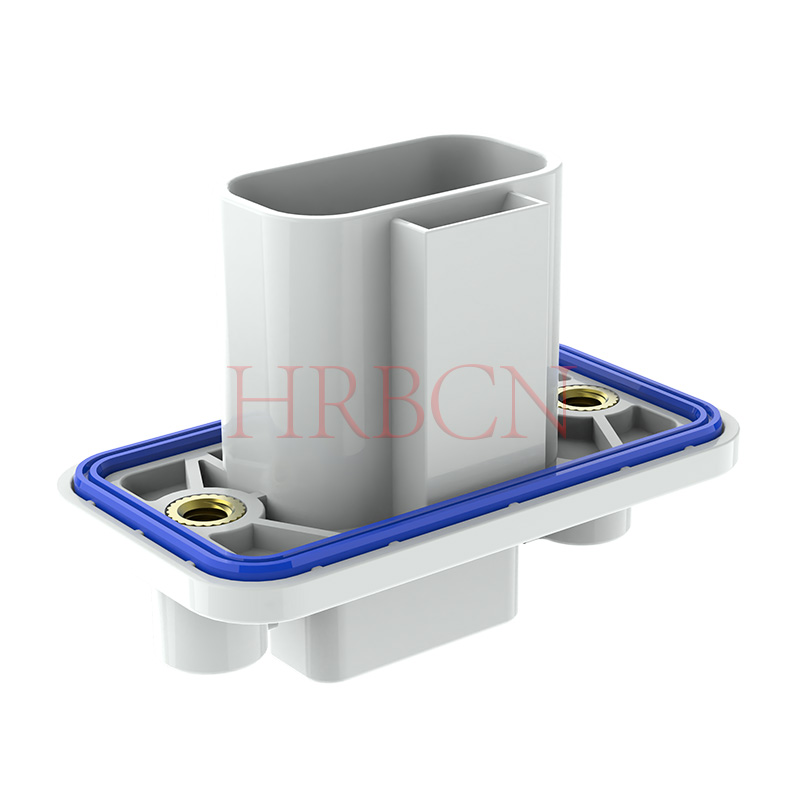

Wbudowane kołnierze montażowe z otworami na śruby, bezpiecznie przymocowane do paneli/przegród szafy, aby wytrzymać ciągnięcie drutu i wibracje, chroniąc zaciski wewnętrzne przed luźnym stykiem.

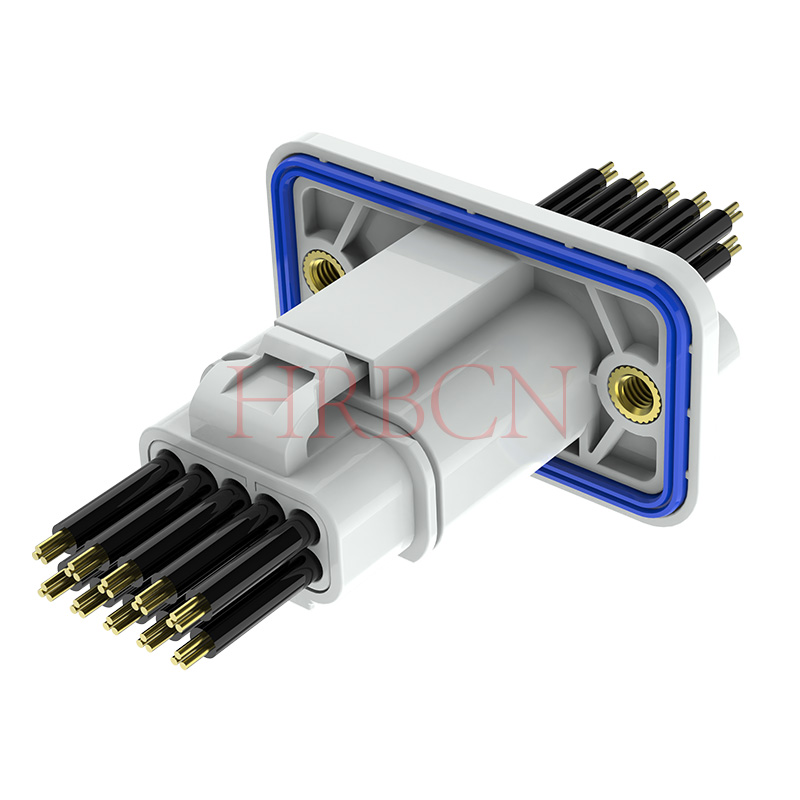

Konstrukcja przezścienna działa jako stabilny zewnętrzny interfejs zasilania dla falowników, szaf magazynujących energię i przemysłowych urządzeń sterujących, zapewniając stałą szczelność IP67 po instalacji panelu.

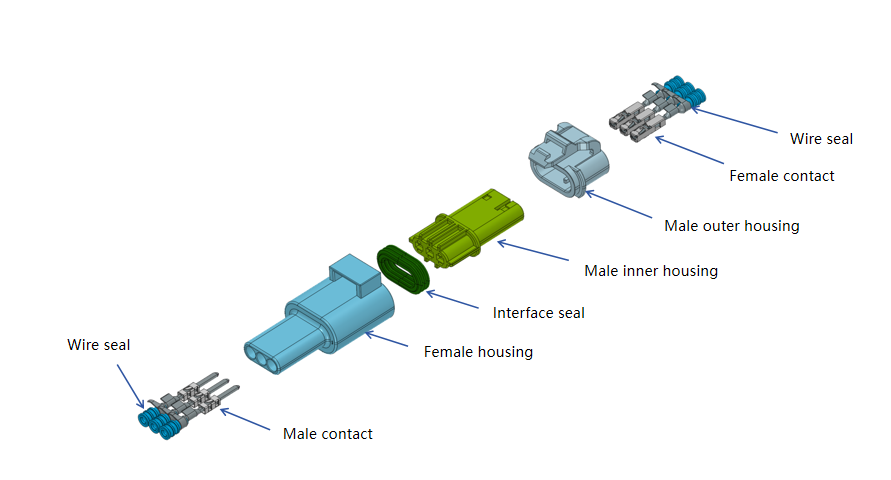

Rozbite widoki

Wodoodporna uszczelka, zaciski, obudowa i jednoprzewodowa wodoodporna wtyczka zostały zaprojektowane w sposób skoordynowany, aby zapewnić wydajność instalacji i niezawodność uszczelnienia

1. Nowa energia EV / pojazdy dwukołowe / magazynowanie energii litowej

Do zasilaczy BMS, połączeń PACK, ładowarek pokładowych, nagrzewnic PTC i wentylatorów chłodzących DC wewnątrz akumulatorów.

Dane techniczne: prąd znamionowy 10–15 A, stopień wodoodporności IPX7, zakres temperatur pracy od -40 ℃ do +125 ℃, konstrukcja antywibracyjna i konstrukcja klucza zapobiegająca błędom.

2. Zewnętrzne oświetlenie LED dużej mocy / oświetlenie krajobrazu / oświetlenie do uprawy

Nadaje się do podkładek ściennych, reflektorów, lamp wysokiego masztu i zasilaczy modułowych.

Prąd znamionowy 15 A obsługuje obciążenia o mocy 300–500 W. Kompaktowa konstrukcja o rozstawie 4,0 mm idealnie pasuje do obudów lamp.

3. Elektronarzędzia / Maszyny ogrodowe / Roboty zewnętrzne

Idealny do połączeń silników i akumulatorów w kosiarkach, dmuchawach do liści, piłach łańcuchowych, elektrycznych wózkach inwalidzkich i robotach czyszczących.

Funkcje obowiązkowe: wodoodporność IPX7, obciążalność prądowa 15 A, bezpieczny system zatrzaskowy, wyjątkowa odporność na upadki, kurz i wodę.

4. Sterowanie przemysłowe / Falowniki niskiego napięcia / Serwonapędy

Stosowany do portów zasilania kompaktowych modułów we/wy PLC, linii magistrali czujników, wysp zaworowych i zewnętrznych interfejsów zasilania dla serwonapędów.

Wersje do montażu panelowego służą jako ścienne porty zasilania sprzętu, natomiast warianty typu przewód-przewód służą do instalacji okablowania w terenie.

5. Fotowoltaika / Magazynowanie energii / Systemy inwerterowe

Stosowany w obwodach prądu stałego niskiego napięcia w ciągach fotowoltaicznych, skrzynkach przyłączeniowych i magazynach energii w budynkach mieszkalnych.

Wyposażony w uszczelnienie IPX7, obciążalność 15 A i zabezpieczenie przed odwrotną polaryzacją, spełniając długoterminowe wymagania serwisowe dla instalacji zewnętrznych.

6. Inteligentny sprzęt AGD / AGD

Do połączeń podzespołów dużej mocy w pompach ciepła, suszarkach do ubrań, zmywarkach i podgrzewaczach wody.

Odporność na parę, wycieki wody i zanieczyszczenie olejem. Wodoodporność IPX7 i prąd znamionowy 15 A stały się standardowymi konfiguracjami dla urządzeń gospodarstwa domowego średniej i wyższej półki.

Zastosowanie wodoodpornego złącza o rozstawie 4,0 mm

Część 1: Często zadawane pytania techniczne

P1: Jaki jest maksymalny prąd znamionowy wodoodpornego złącza przewód-przewód A-M4084?

A1: Dostępne są dwie opcje terminali. Standardowe zaciski miedziane obsługują do 15A AC/DC; wysokoprzewodnikowe zaciski miedziane osiągają 20A AC/DC, przy napięciu znamionowym 600V AC/DC do przesyłu mocy.

P2: Jaki przekrój drutu i średnica izolacji drutu pasuje do tego złącza?

A2: Kompatybilny zakres przekrojów przewodów od 0,22–1,5 mm² (16–24 AWG). Odpowiednia średnica zewnętrzna izolacji drutu wynosi 1,1–2,4 mm i pasuje do większości przewodów samochodowych, oświetleniowych i magazynujących energię.

P3: Jaki stopień wodoodporności i zakres temperatur może wytrzymać to złącze?

A3: Osiąga pyłoszczelność i wodoodporność IP67, aby blokować kurz, wilgoć, rozpryski deszczu i tymczasowe zanurzenie. Temperatura robocza obejmuje -40 ℃ ~ +125 ℃, odpowiednia do trudnych warunków pod maską, na zewnątrz i do sprzętu o wysokiej temperaturze.

P4: Jakie układy wnęk są dostępne dla serii M4084?

A4: Wersje jednorzędowe obsługują pozycje 2/3/4/5; wersje dwurzędowe zapewniają pozycje 6/8/10. Zarówno obudowa wtyku męskiego (A-M4084M), jak i obudowa gniazda żeńskiego (A-P4084F) mają te same specyfikacje układu.

P5: Jakie materiały są używane do obudowy i terminali i czy mają certyfikat motoryzacyjny?

A5: Obudowa wykonana jest z materiału PA; zaciski są z czystej miedzi. Wszystkie modele posiadają certyfikaty samochodowe oznaczone przedrostkiem „A” w numerach części, odporne na długotrwałe wibracje i cykle termiczne.

P6: W jaki sposób struktura uszczelniająca gwarantuje niezawodną wodoodporność?

A6: Wodoodporne uszczelki, miedziane zaciski, obudowa PA i jednoprzewodowe wodoodporne wtyczki są strukturalnie dopasowane jako całość. Skoordynowany projekt montażu poprawia wydajność instalacji i długoterminową stabilność uszczelnienia bez ryzyka wnikania wody po pełnym połączeniu.

P: Jaka jest różnica między złączami typu przewód-przewód do montażu panelowego i niemontowanymi na panelu i jak wybrać odpowiedni typ dla mojego projektu?

Odp.: Podstawowe różnice jak poniżej 3 punkty:

Metoda i struktura instalacji

Złącza do montażu panelowego są wyposażone w zintegrowane kołnierze montażowe i otwory na śruby, zaprojektowane tak, aby można je było solidnie przymocować do ścian szafek na urządzenia, paneli skrzynek sterowniczych lub przegród. Wersje nie do montażu na panelu (wolnowiszące) nie mają uchwytów montażowych; polegają jedynie na naprężeniu wiązki przewodów, aby pozostać na miejscu po połączeniu, bez możliwości przymocowania do obudów sprzętu.

Stabilność mechaniczna i odporność na obciążenie

Modele do montażu panelowego wytrzymują siłę ciągnięcia z okablowania poprzez panel, a nie przez wewnętrzne zaciski, skutecznie unikając poluzowania zacisków lub ugięcia styków spowodowanego częstym szarpaniem przewodu. Złącza wolnowiszące przenoszą całe naprężenie związane z ciągnięciem przewodu bezpośrednio na zaciski stykowe, co czyni je nieodpowiednimi w scenariuszach, w których występuje częste przemieszczanie się przewodów.

Scenariusze zastosowań

Warianty do montażu panelowego służą jako stałe, ścienne interfejsy zasilania dla przemysłowych sterowników PLC, serwonapędów, szaf do magazynowania energii i sprzętu ładującego. Złącza inne niż montowane na panelu służą do bezpotencjałowego okablowania wewnątrz sprzętu, takiego jak wewnętrzne wiązki przewodów pojazdu, wewnętrzne obwody lamp i połączenia akumulatora elektronarzędzia.

Przewodnik wyboru

Wybierz złącza do montażu panelowego, jeśli potrzebujesz stałego portu zasilania penetrującego obudowę sprzętu, a okablowanie będzie narażone na regularne ciągnięcie, wibracje lub siły zewnętrzne.

Wybierz standardowe złącza przewód-przewód, które nie są montowane na panelu, do wewnętrznego okablowania pływającego bez konieczności mocowania złącza do paneli szafy, gdzie przewody przenoszą jedynie niewielkie napięcie statyczne.

Część 2: Często zadawane pytania dotyczące zakupów

P1: Gdzie mogę pobrać oficjalny arkusz danych złącza serii A-M4084?

A1: Proszę wysłać zapytanie do naszego zespołu sprzedaży, a my dostarczymy kompletny arkusz danych zawierający definicję numeru części, rysunki wymiarowe, parametry elektryczne i widoki rozłożone na potrzeby oceny projektu.

P2: Jakie opcje kolorów są dostępne dla obudowy M4084?

A2: Standardowy kolor obudowy to biały (oznaczony „W” na końcu PN). Niestandardowe kolory obudowy można opracować w zależności od zapotrzebowania na zamówienie masowe.

P3: Czy mogę otrzymać próbki obudów męskich i żeńskich oraz dopasowane zaciski do testów?

A3: Tak, wspieramy dostarczanie próbek do weryfikacji. W przypadku braku wszystkich artykułów w magazynie zorganizujemy dedykowaną produkcję maszynową i wycenimy jednorazowy koszt próbki z czasem realizacji próbki wynoszącym 2–3 tygodnie.

P4: Jaki jest kod HS tego wodoodpornego złącza zasilania typu przewód-przewód o średnicy 4,0 mm?

A4: Ujednolicony kod HS dla serii A-M4084 to 8536909000 i ma zastosowanie do zgłoszeń celnych wywozowych na całym świecie.

P5: W jakich branżach i zastosowaniach jest szeroko stosowane to złącze?

A5: Idealny do nowych pojazdów energetycznych, pojazdów dwukołowych, magazynów energii litowej, oświetlenia zewnętrznego LED, elektronarzędzi, sterowania przemysłowego, magazynowania fotowoltaicznego i inteligentnych urządzeń domowych średniej i wysokiej klasy z wymaganiami dotyczącymi podłączenia zasilania IP67.

P6: Jaki jest standardowy czas realizacji zamówień na produkcję masową?

Odpowiedź 6: Standardowe produkty znajdujące się w magazynie mogą zostać wysłane w ciągu 5–7 dni roboczych. W przypadku modeli niedostępnych w magazynie, wymagających serii produkcyjnych, czas realizacji masowej zostanie potwierdzony osobno po otrzymaniu ilości zamówienia.
