Wodoodporne złącze zasilania typu przewód-przewód HRB 4,0 mm

Udostępnij:

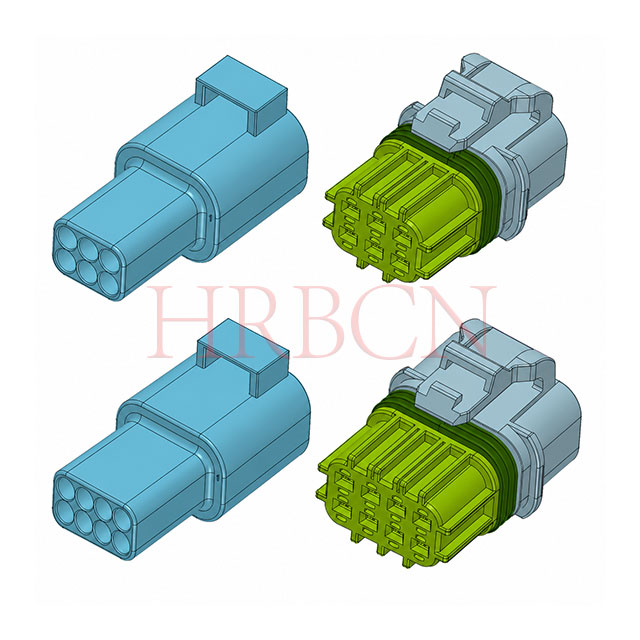

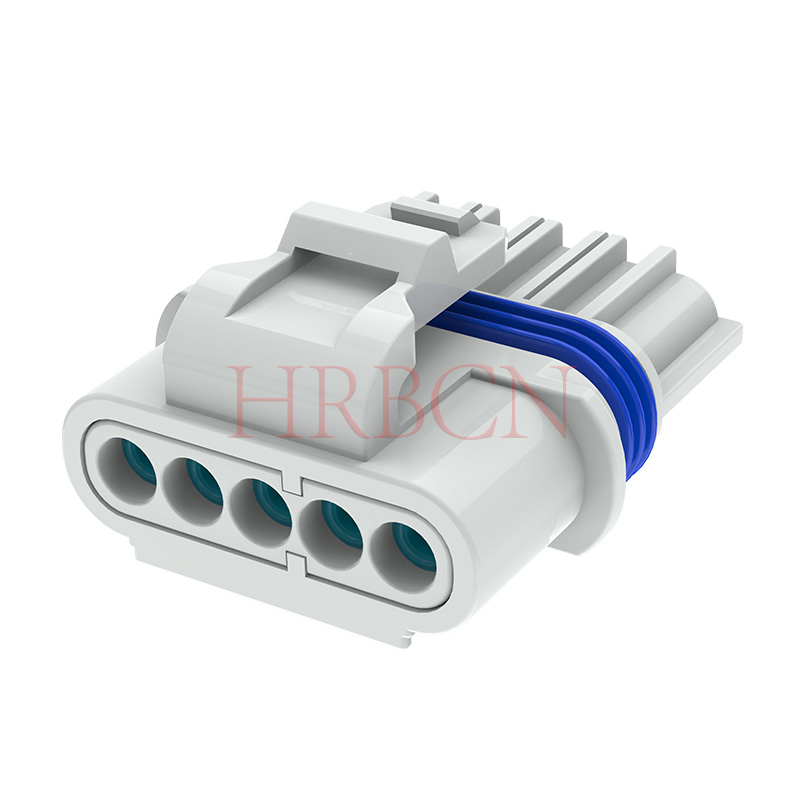

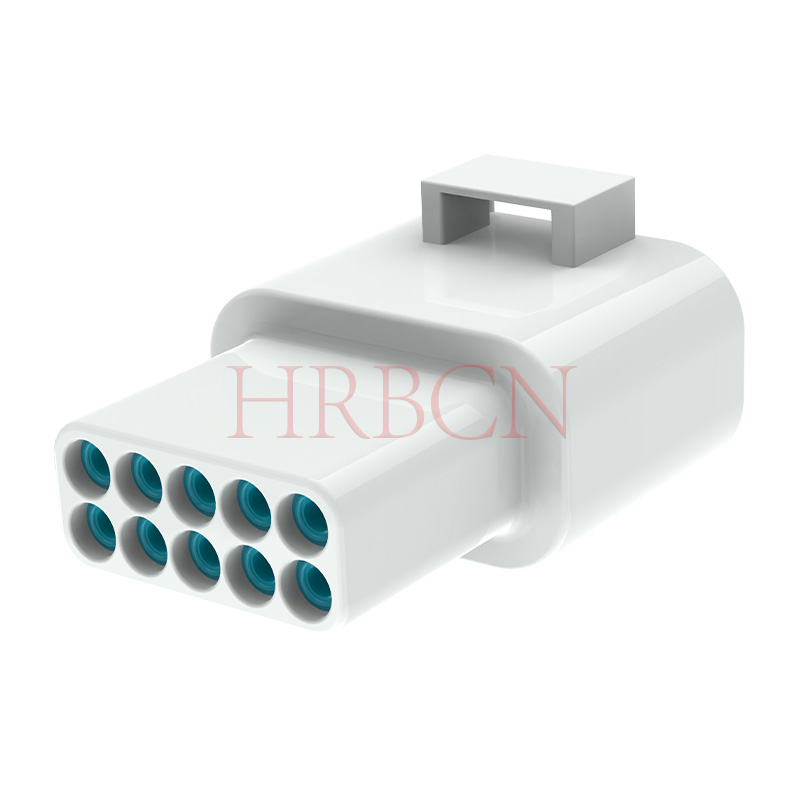

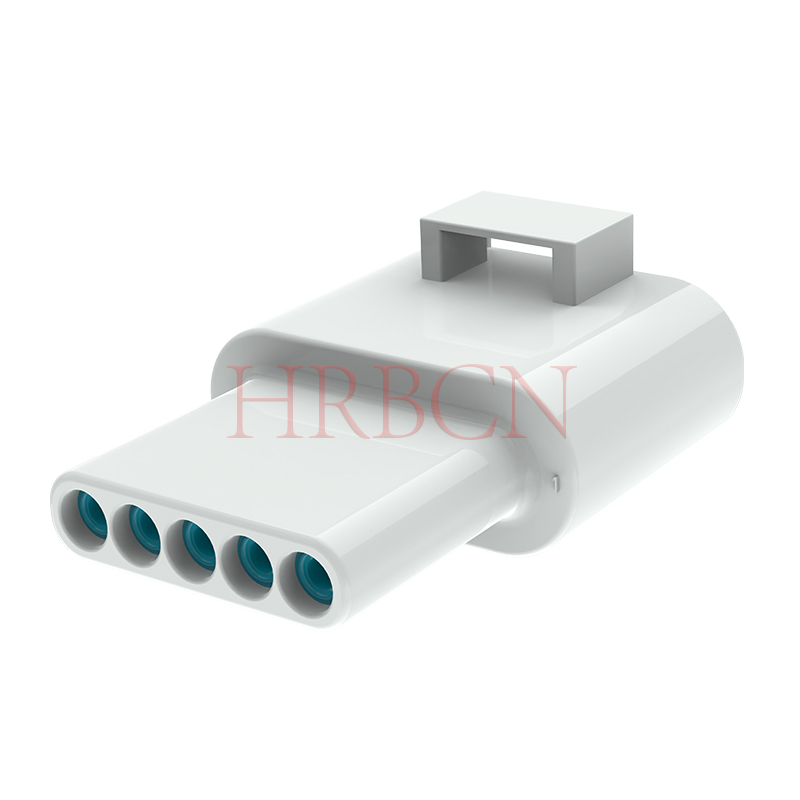

Wodoodporne złącze zasilania typu przewód-przewód HRB 4,0 mm

Wodoodporne złącze zasilania typu przewód-przewód HRB o rozstawie 4,0 mm serii A-M4084 IP67 to męskie i żeńskie złącze przewodu z certyfikatem motoryzacyjnym. Opcje jedno-/dwurzędowe, kompatybilne z 16–24 AWG, o dużej obciążalności prądowej do 20 A, o uszczelnionej konstrukcji IP67 do trudnych warunków okablowania pojazdów i przemysłu.

W pełni zgodny z RoHS i REACH
LV214(VW75174)
IP67

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
A-M4084M, A-P4084F
marka produktu：
HRB
Kod produktu：
8536909000

Wodoodporne złącze o rozstawie 4,0 mm

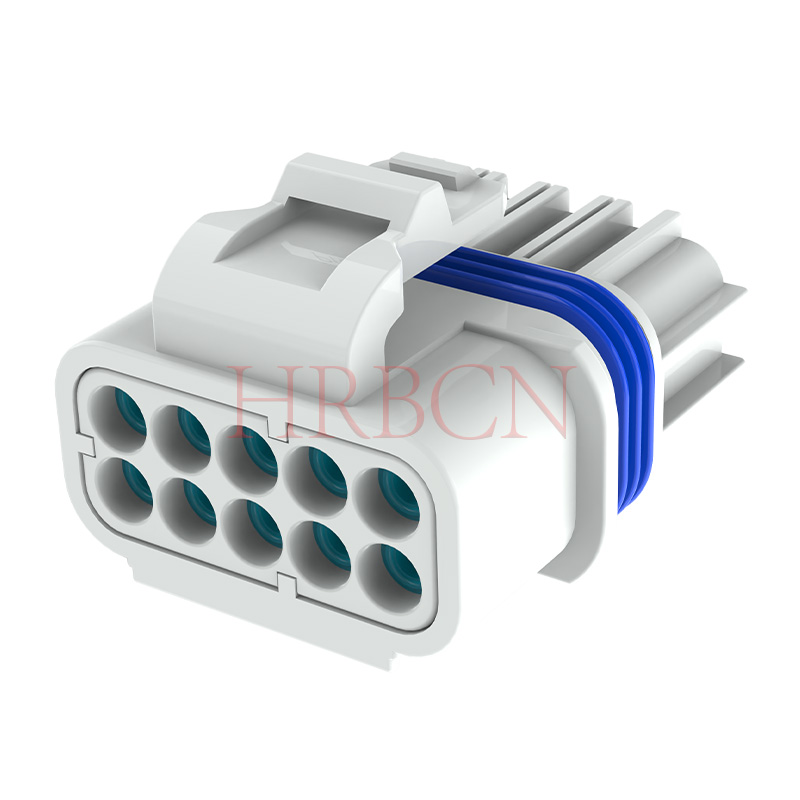

Definicja P/N obudowy gniazda

A-P4084F-NxN-W

① ② ③④ ⑤

①A: Certyfikacja przepisów motoryzacyjnych

②P4084F: seria HRB, obudowa żeńska

③N: Liczba rzędów, 1: Jeden rząd; 2: Dwurzędowy

④N: Liczba pinów w rzędzie, 2/3/4/5 pinów

⑤W: Kolor obudowy, W: Biały

Definicja P/N obudowy wtyczki

A-M4084M-NxN-W

① ② ③④ ⑤

①A: Certyfikacja przepisów motoryzacyjnych

②M4084M: seria HRB, obudowa męska

③N: Liczba rzędów, 1: Jeden rząd; 2: Dwurzędowy

④N: Liczba pinów w rzędzie, 2/3/4/5 pinów

⑤W: Kolor obudowy, W: Biały

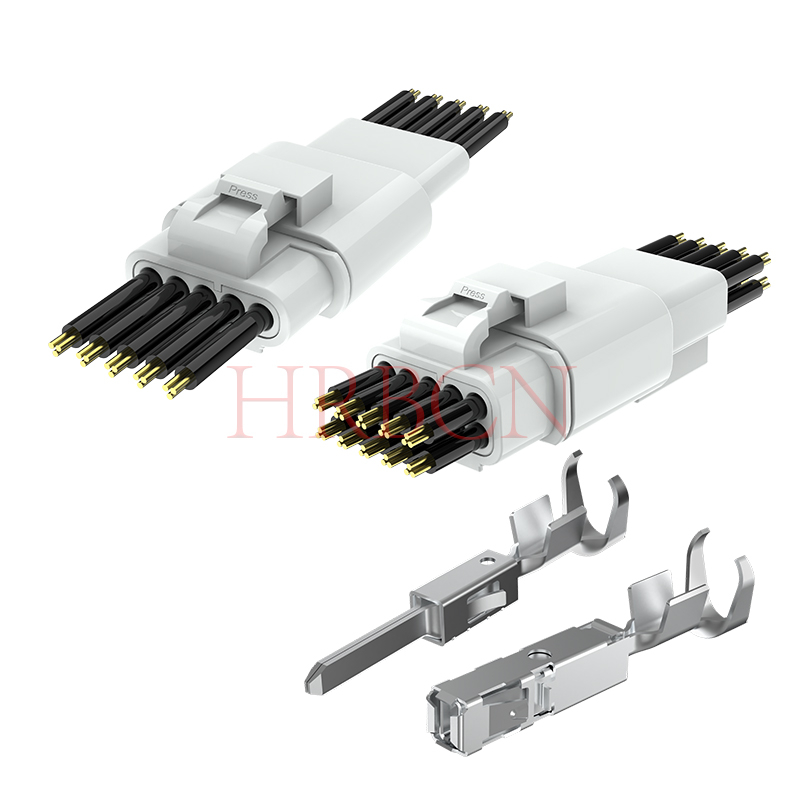

Definicja P/N terminala męskiego

A-T4084MPS-XX

① ②③

①T4084MPS: seria HRB, złącze męskie

②X: Opcje grubości drutu: AWG16-24

Definicja P/N terminala żeńskiego

A-T4084FPS-XX

① ②③

①T4084FPS: seria HRB, złącze żeńskie

②X: Opcje grubości drutu: AWG16-24

Kluczowe cechy

Zakres grubości drutu: 16–24 AWG (przekrój poprzeczny 1,5–0,22 mm²)

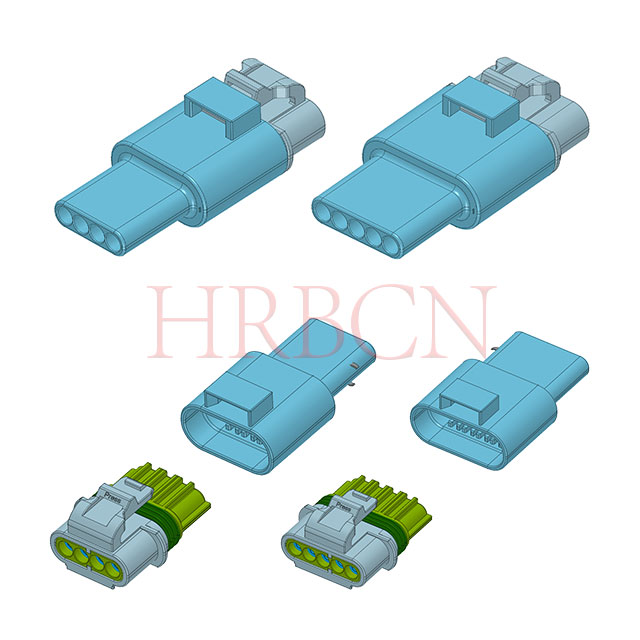

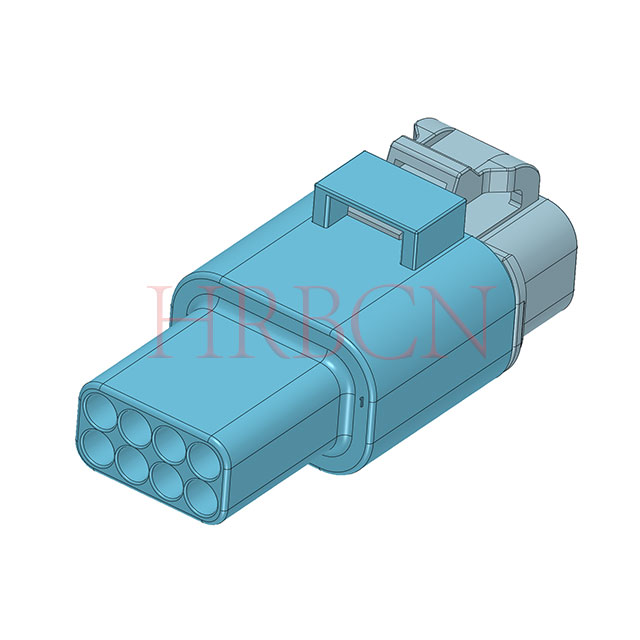

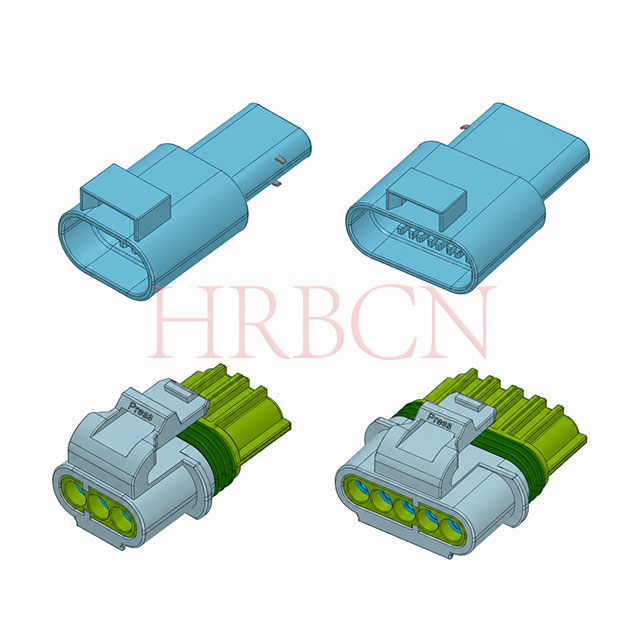

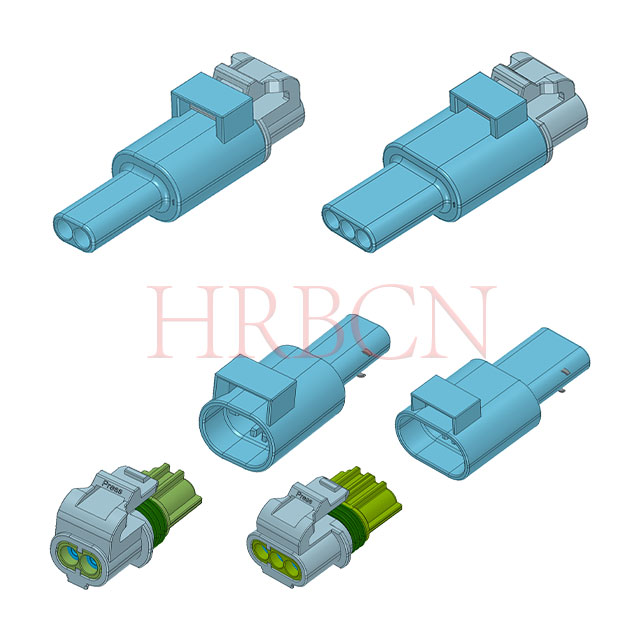

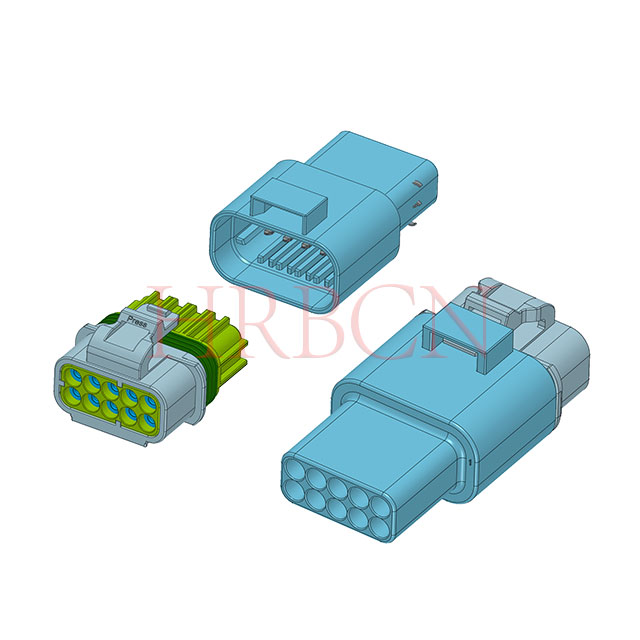

Dostępne układy wnęk: pojedynczy rząd: 2/3/4/5 i dwurzędowy: 6/8/10 pozycji

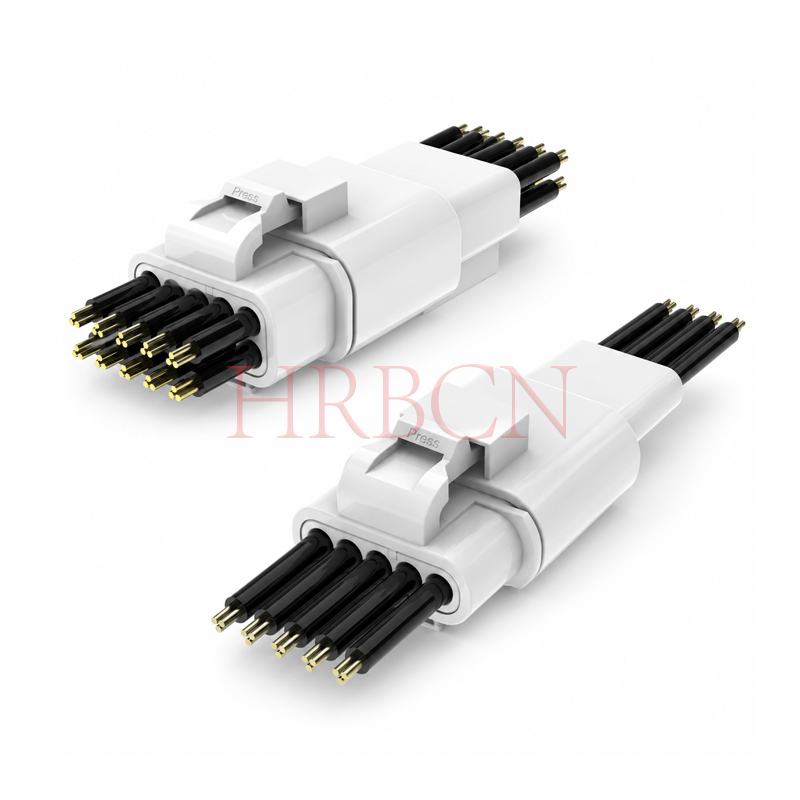

System złączy: przewód-przewód
IP67 Wodoodporny i pyłoszczelny: Pełna podwójna ochrona przed kurzem i wodą; chroni przed wilgocią, deszczem i chwilowym zanurzeniem.

Rozbite widoki

Wodoodporna uszczelka, zaciski, obudowa i jednoprzewodowa wodoodporna wtyczka zostały zaprojektowane w sposób skoordynowany, aby zapewnić wydajność instalacji i niezawodność uszczelnienia

1. Nowa energia EV / pojazdy dwukołowe / magazynowanie energii litowej

Do zasilaczy BMS, połączeń PACK, ładowarek pokładowych, nagrzewnic PTC i wentylatorów chłodzących DC wewnątrz akumulatorów.

Dane techniczne: prąd znamionowy 10–15 A, stopień wodoodporności IPX7, zakres temperatur pracy od -40 ℃ do +125 ℃, konstrukcja antywibracyjna i konstrukcja klucza zapobiegająca błędom.

2. Zewnętrzne oświetlenie LED dużej mocy / oświetlenie krajobrazu / oświetlenie do uprawy

Nadaje się do podkładek ściennych, reflektorów, lamp wysokiego masztu i zasilaczy modułowych.

Prąd znamionowy 15 A obsługuje obciążenia o mocy 300–500 W. Kompaktowa konstrukcja o rozstawie 4,0 mm idealnie pasuje do obudów lamp.

3. Elektronarzędzia / Maszyny ogrodowe / Roboty zewnętrzne

Idealny do połączeń silników i akumulatorów w kosiarkach, dmuchawach do liści, piłach łańcuchowych, elektrycznych wózkach inwalidzkich i robotach czyszczących.

Funkcje obowiązkowe: wodoodporność IPX7, obciążalność prądowa 15 A, bezpieczny system zatrzaskowy, wyjątkowa odporność na upadki, kurz i wodę.

4. Sterowanie przemysłowe / Falowniki niskiego napięcia / Serwonapędy

Stosowany do portów zasilania kompaktowych modułów we/wy PLC, linii magistrali czujników, wysp zaworowych i zewnętrznych interfejsów zasilania dla serwonapędów.

Wersje do montażu panelowego służą jako ścienne porty zasilania sprzętu, natomiast warianty typu przewód-przewód służą do instalacji okablowania w terenie.

5. Fotowoltaika / Magazynowanie energii / Systemy inwerterowe

Stosowany w obwodach prądu stałego niskiego napięcia w ciągach fotowoltaicznych, skrzynkach przyłączeniowych i magazynach energii w budynkach mieszkalnych.

Wyposażony w uszczelnienie IPX7, obciążalność 15 A i zabezpieczenie przed odwrotną polaryzacją, spełniając długoterminowe wymagania serwisowe dla instalacji zewnętrznych.

6. Inteligentny sprzęt AGD / AGD

Do połączeń podzespołów dużej mocy w pompach ciepła, suszarkach do ubrań, zmywarkach i podgrzewaczach wody.

Odporność na parę, wycieki wody i zanieczyszczenie olejem. Wodoodporność IPX7 i prąd znamionowy 15 A stały się standardowymi konfiguracjami dla urządzeń gospodarstwa domowego średniej i wyższej półki.

Zastosowanie wodoodpornego złącza o rozstawie 4,0 mm

Część 1: Często zadawane pytania techniczne

P1: Jaki jest maksymalny prąd znamionowy wodoodpornego złącza przewód-przewód A-M4084?

A1: Dostępne są dwie opcje terminali. Standardowe zaciski miedziane obsługują do 15A AC/DC; wysokoprzewodnikowe zaciski miedziane osiągają 20A AC/DC, przy napięciu znamionowym 600V AC/DC do przesyłu mocy.

P2: Jaki przekrój drutu i średnica izolacji drutu pasuje do tego złącza?

A2: Kompatybilny zakres przekrojów przewodów od 0,22–1,5 mm² (16–24 AWG). Odpowiednia średnica zewnętrzna izolacji drutu wynosi 1,1–2,4 mm i pasuje do większości przewodów samochodowych, oświetleniowych i magazynujących energię.

P3: Jaki stopień wodoodporności i zakres temperatur może wytrzymać to złącze?

A3: Osiąga pyłoszczelność i wodoodporność IP67, aby blokować kurz, wilgoć, rozpryski deszczu i tymczasowe zanurzenie. Temperatura robocza obejmuje -40 ℃ ~ +125 ℃, odpowiednia do trudnych warunków pod maską, na zewnątrz i do sprzętu o wysokiej temperaturze.

P4: Jakie układy wnęk są dostępne dla serii M4084?

A4: Wersje jednorzędowe obsługują pozycje 2/3/4/5; wersje dwurzędowe zapewniają pozycje 6/8/10. Zarówno obudowa wtyku męskiego (A-M4084M), jak i obudowa gniazda żeńskiego (A-P4084F) mają te same specyfikacje układu.

P5: Jakie materiały są używane do obudowy i terminali i czy mają certyfikat motoryzacyjny?

A5: Obudowa wykonana jest z materiału PA; zaciski są z czystej miedzi. Wszystkie modele posiadają certyfikaty samochodowe oznaczone przedrostkiem „A” w numerach części, odporne na długotrwałe wibracje i cykle termiczne.

P6: W jaki sposób struktura uszczelniająca gwarantuje niezawodną wodoodporność?

A6: Wodoodporne uszczelki, miedziane zaciski, obudowa PA i jednoprzewodowe wodoodporne wtyczki są strukturalnie dopasowane jako całość. Skoordynowany projekt montażu poprawia wydajność instalacji i długoterminową stabilność uszczelnienia bez ryzyka wnikania wody po pełnym połączeniu.

Część 2: Często zadawane pytania dotyczące zakupów

P1: Gdzie mogę pobrać oficjalny arkusz danych złącza serii A-M4084?

A1: Proszę wysłać zapytanie do naszego zespołu sprzedaży, a my dostarczymy kompletny arkusz danych zawierający definicję numeru części, rysunki wymiarowe, parametry elektryczne i widoki rozłożone na potrzeby oceny projektu.

P2: Jakie opcje kolorów są dostępne dla obudowy M4084?

A2: Standardowy kolor obudowy to biały (oznaczony „W” na końcu PN). Niestandardowe kolory obudowy można opracować w zależności od zapotrzebowania na zamówienie masowe.

P3: Czy mogę otrzymać próbki obudów męskich i żeńskich oraz dopasowane zaciski do testów?

A3: Tak, wspieramy dostarczanie próbek do weryfikacji. W przypadku braku wszystkich artykułów w magazynie zorganizujemy dedykowaną produkcję maszynową i wycenimy jednorazowy koszt próbki z czasem realizacji próbki wynoszącym 2–3 tygodnie.

P4: Jaki jest kod HS tego wodoodpornego złącza zasilania typu przewód-przewód o średnicy 4,0 mm?

A4: Ujednolicony kod HS dla serii A-M4084 to 8536909000 i ma zastosowanie do zgłoszeń celnych wywozowych na całym świecie.

P5: W jakich branżach i zastosowaniach jest szeroko stosowane to złącze?

A5: Idealny do nowych pojazdów energetycznych, pojazdów dwukołowych, magazynów energii litowej, oświetlenia zewnętrznego LED, elektronarzędzi, sterowania przemysłowego, magazynowania fotowoltaicznego i inteligentnych urządzeń domowych średniej i wysokiej klasy z wymaganiami dotyczącymi podłączenia zasilania IP67.

P6: Jaki jest standardowy czas realizacji zamówień na produkcję masową?

Odpowiedź 6: Standardowe produkty znajdujące się w magazynie mogą zostać wysłane w ciągu 5–7 dni roboczych. W przypadku modeli niedostępnych w magazynie, wymagających serii produkcyjnych, czas realizacji masowej zostanie potwierdzony osobno po otrzymaniu ilości zamówienia.
