Powinieneś wybrać wodoodporne złącza, aby Twoje zewnętrzne projekty elektryczne były bezpieczne i dobrze działały. Znajdź złącza blokujące wodę i kurz, wykonane z mocnych materiałów i odpowiadające Twoim potrzebom w zakresie zasilania. Bezpieczeństwo, wytrzymałość i dobre dopasowanie do Twojego projektu są najważniejsze. Poszukaj certyfikatów, takich jak stopień ochrony IP, UL, CE, TÜV, RoHS i ISO 9001 . Świadczy to o wysokiej jakości złączy.
Orzecznictwo | Przed czym chroni | Dlaczego ma to znaczenie w przypadku paneli zewnętrznych |
Ocena IP | Dostaje się kurz i woda | Zatrzymuje problemy związane z wodą |
Lista UL | Zatwierdzenie instalacji | Potrzebne inspektorom |
TÜV/CE/ISO 9001 | Jakość, bezpieczeństwo i zasady | Spełnia światowe standardy |
Możesz liczyć na złącze HRB&HRBCN do złączy wodoodpornych. Są bardzo niezawodne i posiadają najwyższe certyfikaty.
Kluczowe dania na wynos
Wybierz wodoodporne złącza o stopniu ochrony IP67. Zapewnia to najlepszą ochronę przed kurzem i wodą. - Używaj złączy wykonanych z mocnych materiałów, takich jak mosiądz, stop miedzi lub uszczelniona guma. Pomaga to im przetrwać dłużej. - Upewnij się, że parametry napięcia i prądu złącza odpowiadają potrzebom Twojego projektu. Dzięki temu nie nagrzewają się ani nie pękają. - Wybierając złącza do użytku na zewnątrz, należy wziąć pod uwagę takie rzeczy, jak bardzo gorąca lub zimna pogoda oraz światło słoneczne. - Użyj dobrej listy kontrolnej instalacji. Dzięki temu złącza zostaną prawidłowo zamontowane i pozostaną wodoodporne.
Kluczowe czynniki przy wyborze wodoodpornych złączy
Wybierając złącza wodoodporne do projektów zewnętrznych, musisz pomyśleć o kilku kluczowych kwestiach. Każdy z nich pomaga zatrzymać szkody spowodowane przez wodę i zapewnia bezpieczeństwo systemu. Przyjrzyjmy się, co warto sprawdzić przed zakupem.
Zrozumienie ocen IP
Stopień ochrony IP pokazuje, jak dobrze złącze blokuje kurz i wodę. Pierwsza cyfra oznacza kurz. Druga liczba dotyczy wody. Do użytku na zewnątrz potrzebujesz co najmniej IP67 . Oznacza to, że do środka nie przedostaje się kurz i może on przez krótki czas znajdować się pod wodą.
Stopień ochrony IP mówi nam, jak dobrze złącze chroni przed brudem i wodą. Do prac zewnętrznych najlepsze są złącza IP67. Chronią przed wszelkim kurzem i mogą przez chwilę przebywać pod wodą.
Oto prosty wykres liczbowy:
Ocena IP | Poziom ochrony przed kurzem | Poziom ochrony wody |
5 | Ochrona przed kurzem | Strumienie wody |
6 | Pyłoszczelny | Silne strumienie wody |
7 | Nie dotyczy | Tymczasowe zanurzenie |
8 | Nie dotyczy | Ciągłe zanurzenie |
Wodoodporne złącza HRB IP67 spełniają zasadę IP67. Można im zaufać, że ochronią przed kurzem i wodą w trudnych warunkach pogodowych.
Materiał i trwałość
Materiał złącza ma znaczenie dla jego trwałości Dobre wodoodporne złącza wykorzystują mocne tworzywa sztuczne, silikon lub stopy metali. Każdy ma swoje dobre strony. .
Tworzywo | Właściwości | Wpływ na trwałość |
Tworzywa termoplastyczne | Elastyczny, odporny na temperaturę | Może rozpaść się pod wpływem światła słonecznego |
Silikon | Dobrze uszczelnia, radzi sobie na gorąco i na zimno | Może nie być bardzo sztywny |
Stopy metali | Mocny, nie rdzewieje łatwo | Może nie uszczelniać tak dobrze, jak tworzywa sztuczne i silikon |
Wodoodporne złącza HRB IP67 wykorzystują styki z mosiądzu i stopu miedzi z cyną na górze. Na zewnątrz zastosowano uszczelnione części gumowe. Dzięki temu złącze walczy z rdzą, blokuje wodę i działa przy złej pogodzie. Większość wodoodpornych złączy wytrzymuje od 5 do 10 lat na zewnątrz. Jeśli użyjesz dobrych materiałów i będziesz o nie dbał, posłużą jeszcze dłużej.
Wymagania elektryczne
Musisz dopasować złącze do potrzeb zasilania swojego projektu. Jeśli użyjesz niewłaściwego, może się przegrzać lub przestać działać. Wodoodporne złącza HRB IP67 wytrzymują napięcie do 3 A i 100 V. Działa to w przypadku wielu zadań zewnętrznych, takich jak oświetlenie, samochody i maszyny.
Wodoodporne złącza są przeznaczone do określonych poziomów napięcia i prądu. Pomaga im to w pracy na różnych stanowiskach.
Ważne są parametry napięcia i prądu. Zapewniają, że złącze wytrzyma zasilanie i nadal będzie zapobiegać przedostawaniu się wody.
Zawsze sprawdzaj szczegóły przed zakupem. Dzięki temu Twój system będzie bezpieczny i będzie działać prawidłowo.
Względy środowiskowe
Złącza zewnętrzne napotykają wiele problemów. Kurz, woda, wilgoć, światło słoneczne i chemikalia mogą im zaszkodzić. Jeśli wybierzesz niewłaściwy, może pojawić się rdza, złe połączenia lub system może przestać działać.
Kurz i woda mogą dostać się do środka i spowodować rdzę.
Wilgoć i szybkie zmiany temperatury mogą osłabić połączenie.
Światło słoneczne może rozbić niektóre tworzywa sztuczne.
Substancje chemiczne mogą uszkodzić obudowę lub części metalowe.
Czynnik | Wpływ na niezawodność |
Ekstremalne temperatury | Grubsze uszczelki pomagają złączom lepiej znosić ciepło i zimno. |
Ekspozycja na promieniowanie UV | W miejscach o dużym nasłonecznieniu należy używać złączy odpornych na promieniowanie UV. |
Wodoodporne złącza HRB IP67 działają w temperaturach od -55°C do +85°C. Uszczelnione części zewnętrzne i gumowe chronią przed kurzem, wodą i światłem słonecznym. To sprawia, że są mądrym wyborem do pracy zewnętrznej.
Instalacja i konserwacja
Sposób podłączenia wodoodpornych złączy jest ważny. Jeśli zrobisz to źle, woda może dostać się do środka, nawet jeśli złącze ma stopień ochrony IP67.
Wyczyść wszystkie części przed ich podłączeniem.
Użyj smaru dielektrycznego, aby zapobiec przedostawaniu się wody.
Dokręć złącza odpowiednio – nie za mocno ani za luźno.
Upewnij się, że uszczelki lub pierścienie uszczelniające są na swoim miejscu i nie są uszkodzone.
Po zakończeniu przetestuj połączenie, aby sprawdzić, czy nie ma wycieków.
Wskazówka: Zawsze czyść końce i sprawdź uszczelki przed zakończeniem. Dzięki temu złącza będą działać dłużej i zapewnią bezpieczeństwo systemu.
Wodoodporne złącza HRB IP67 są łatwe w montażu. Mają mocne zamki i łatwe kroki. Jeśli będziesz o nie dbać, ochronią Twój system przed wodą przez lata.
Rodzaje i zastosowania złączy wodoodpornych
Jeśli pracujesz na zewnątrz z prądem, musisz wiedzieć o wodoodpornych złączach. Istnieją różne typy . Każdy jest dobry do określonego zadania.
Złącza okrągłe
Złącza okrągłe są często używane na zewnątrz. Można je zobaczyć w lampach zewnętrznych, maszynach i robotach. Są okrągłe. Ten kształt pomaga chronić przed wodą i kurzem. Używają O-ringów i mocnych zamków, aby zatrzymać wilgoć. Niektóre mają więcej pinów, dzięki czemu mogą przenosić zasilanie lub sygnały.
Funkcja | Opis |
Oceny IP | IP66, IP67, IP68 chronią przed kurzem i wodą |
Trwałość | Działa w temperaturach od -55°C do 200°C, zwalcza drgania i rdzę |
Uszczelnianie i ochrona | Posiada o-ringi, osłony EMC i zaślepki |
Mechanizmy blokujące | Typy push-pull, śrubowe i bagnetowe |
Opcje kontaktu | Jeden pin lub wiele, nawet koncentrycznych i światłowodowych |
Przybory | Wykonane ze stali, tworzywa sztucznego lub chromowanych wykończeń |
Ludzie używają okrągłych złączy w fabrykach, oświetleniu zewnętrznym i kamerach. Dają mocne połączenie, które nie przepuszcza wody.
Złącza wypełnione żelem i złącza Direct Bury
Złącza wypełnione żelem mają żel w środku. Żel utrzymuje wodę z dala od przewodów. Pozostaje na swoim miejscu, nawet jeśli zmienia się pogoda. Złącza wypełnione silikonem działają zarówno na gorąco, jak i na zimno. Przyklejają się do ścian i nie przesuwają się. Dzięki temu woda pozostaje na zewnątrz przez długi czas.
Złącza bezpośrednio zakopane schodzą pod ziemię. Nie potrzebują dodatkowych osłon. Posiadają twardą powłokę z PCV , która blokuje wodę. Kable wypełnione żelem nie przepuszczają prawie wcale wody . Dzięki temu nadają się do mokrych miejsc. Kable układane bezpośrednio w ziemi zapewniają również bezpieczeństwo przewodów po zakopaniu.
Typ złącza | Zalety |
Wypełnione silikonem | Działa na ciepło i zimno, przykleja się do ścian, przeciwdziała zamarzaniu i rozmrażaniu |
Wypełnione żelem naftowym | Nie tak dobrze w bardzo gorących lub zimnych miejscach |
Wskazówka: Do przewodów pod ziemią lub w wilgotnych miejscach należy używać złączy żelowych lub złączy do wkopywania bezpośrednio w ziemię.

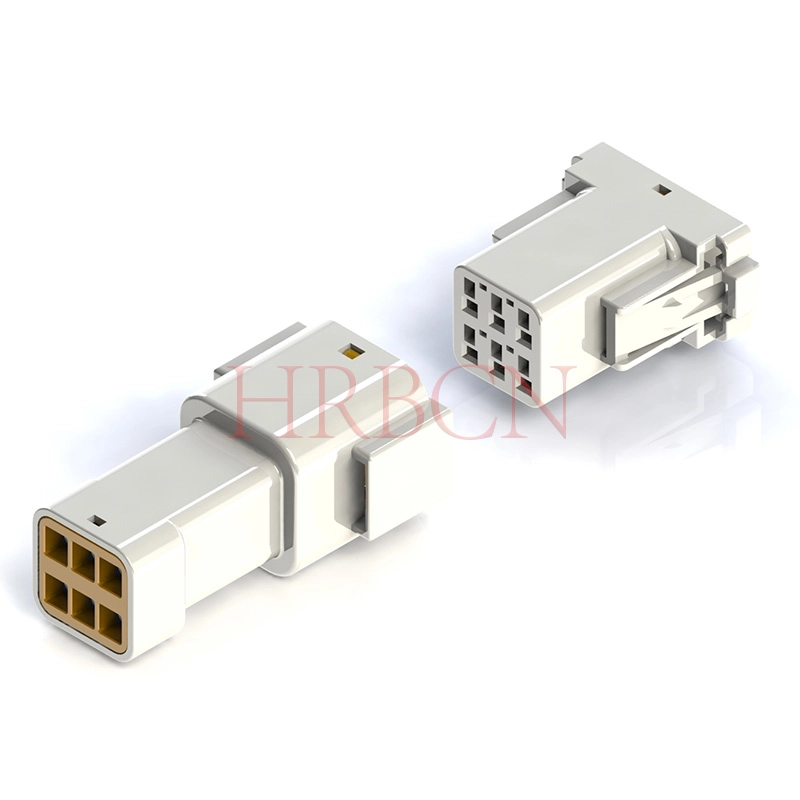

Wodoodporne złącza HRB IP67 do użytku na zewnątrz
Wodoodporne złącza HRB IP67 chronią Twoje projekty zewnętrzne. Posiadają stopień ochrony IP67 . Oznacza to, że blokują kurz i mogą przez krótki czas przebywać pod wodą. Ich uszczelki chronią przewody przed deszczem, kurzem i słońcem. Twoje światła i maszyny będą działać dobrze.
Aplikacja | Opis |
Elektronika samochodowa | Chroni czujniki, światła i kamery w samochodach osobowych i ciężarówkach |
Oświetlenie zewnętrzne | Zapewnia działanie oświetlenia ulicznego i ogrodowego przy każdej pogodzie |
Automatyzacja przemysłowa | Zapewnia, że maszyny i roboty pracują w trudnych miejscach |
Wodoodpornych złączy HRB IP67 można używać w samochodach, oświetleniu zewnętrznym i fabrykach. Mocna blokada zapobiega utracie sygnału i przegrzaniu. Złącza te działają w czasie upałów i mrozów. Można im zaufać w przypadku niemal każdej pracy na świeżym powietrzu.
Uwaga: wybór odpowiednich wodoodpornych złączy gwarantuje bezpieczeństwo projektów zewnętrznych i długotrwałe działanie.
Przewodnik po wyborze krok po kroku
Wybór odpowiedniego wodoodpornego złącza do projektu zewnętrznego jest prosty, jeśli postępujesz zgodnie z instrukcjami. Ten przewodnik pomoże Ci dokonać dobrego wyboru i uniknąć błędów.
Oceń potrzeby projektu
Najpierw zastanów się, czego potrzebuje Twój projekt. Zadaj sobie następujące pytania:
Jaka pogoda czeka złącza? Pomyśl o deszczu, śniegu, upale i zimnie.
Czy złącza będą mocno zamoczone lub zanurzone?
Jaka jest temperatura, w której będziesz ich używać?
Czy potrzebujesz złączy blokujących kurz, chemikalia lub światło słoneczne?
Jakiego rozmiaru przewody użyjesz?
Jakie napięcie i prąd popłynie przez złącza?
Czy złącza będą nad ziemią, czy zakopane?
Wskazówka: projekty zewnętrzne wymagają złączy, które nie przepuszczają wody oraz nie przepuszczają ciepła i zimna. Zawsze sprawdzaj, czy złącza są przeznaczone do użytku na zewnątrz.
Dopasuj funkcje złącza
Gdy już wiesz, czego potrzebujesz, dopasuj te potrzeby do funkcji złącza. Oto prosty sposób, aby to zrobić:
Dowiedz się, czy złącza będą narażone na działanie wody, kurzu lub uderzeń.
Sprawdź, czy złącza pasują do przewodów i narzędzi.
Szukaj złączy wykonanych z mocnych materiałów, takich jak mosiądz, stop miedzi lub uszczelniona guma.
Wybierz złącza o odpowiednim stopniu ochrony IP. W przypadku większości prac zewnętrznych najlepszy jest stopień ochrony IP67.
Upewnij się, że masz odpowiednie narzędzia do ich umieszczenia.
Jeśli wybierzesz odpowiednie złącze przewodu, zapobiegniesz problemom takim jak utrata sygnału lub przegrzanie. Złącze HRB&HRBCN posiada zarówno zwykłe, jak i specjalne złącza wodoodporne. Możesz kupić taki, który pasuje do Twojego projektu, nawet jeśli potrzebujesz wspólnego rozmiaru lub czegoś innego.
Sprawdź zgodność i certyfikację
Przed zakupem sprawdź czy złącze współpracuje z Twoim sprzętem i spełnia zasady bezpieczeństwa. Wykonaj następujące kroki:
Upewnij się, że złącze działa z oświetleniem, kablami lub maszynami.
Sprawdź stopień ochrony IP pod kątem bezpieczeństwa przed kurzem i wodą.
Szukaj znaków takich jak UL, ISO lub CE. Pokazują one, że złącze przeszło testy bezpieczeństwa.
Upewnij się, że złącze wytrzyma napięcie i prąd wymagane przez Twój projekt.
Uwaga: wodoodporne złącza IP67 złącza HRB i HRBCN spełniają najwyższe wymagania branżowe. Możesz im zaufać, jeśli chodzi o bezpieczne i mocne użytkowanie na zewnątrz.
Lista kontrolna instalacji
Dobra instalacja zapewnia bezpieczeństwo i pracę systemu przez długi czas. Użyj tej listy kontrolnej, aby wykonać najlepsze kroki:
Pozycja listy kontrolnej | Opis |
Warunki środowiskowe | Zanim zaczniesz, pomyśl o deszczu, słońcu i zmianach temperatury. |
Specyfikacje produktu | Dopasuj złącze do potrzeb swojego projektu i środowiska zewnętrznego. |
Wartości napięcia | Wybierz złącza o napięciu znamionowym wyższym niż potrzeby Twojego systemu. |
Kombinacje mierników drutu | Użyj odpowiedniego rozmiaru przewodu dla złącza. |
Oceny temperatur | Upewnij się, że złącze wytrzyma najgorętsze i najzimniejsze dni. |
Orzecznictwo | Sprawdź znaki UL, ISO lub CE dotyczące bezpieczeństwa. |
Metoda instalacji | Zdecyduj, czy potrzebujesz narzędzi, czy możesz zainstalować ręcznie. |
Właściwe procedury | Odizoluj przewody we właściwy sposób i włóż je całkowicie. |
Rozważania długoterminowe | Zaplanuj łatwą konserwację i sprawdzaj zużycie w miarę upływu czasu. |
Pamiętaj: HRB&HRBCN Connector pomaga zarówno w przypadku rozwiązań standardowych, jak i specjalnych. Zawsze możesz poprosić o pomoc, jeśli Twój projekt wymaga czegoś wyjątkowego.
Jeśli wykonasz te kroki, możesz wybrać i zamontować wodoodporne złącza, które zapewnią bezpieczeństwo i dobre działanie zewnętrznych projektów elektrycznych.
Musisz wybrać złącza, które pasują do Twojego projektu. Skorzystaj z listy kontrolnej i przewodnika, które pomogą Ci dokonać wyboru. Oto najważniejsze rzeczy, na które warto zwrócić uwagę :
Kryteria | Opis |
Wymagania dotyczące napięcia znamionowego | Wybierz złącza o napięciu znamionowym wyższym niż Twój system. |
Weryfikacja pojemności drutu | Sprawdź rozmiary przewodów, korzystając z tabel producentów. |
Potwierdzenie zakresu temperatur | Upewnij się, że oceny odpowiadają warunkom pogodowym. |
Wymagania dotyczące poziomu certyfikacji | Poszukaj certyfikatów UL lub podobnych. |
Uwagi dotyczące metody instalacji | Wybierz łatwą instalację dla swojego zespołu. |
Złącze HRB i HRBCN to dobry wybór do prac na świeżym powietrzu. Pomagają zapewnić bezpieczeństwo i prawidłowe działanie projektów.
Często zadawane pytania
Co oznacza IP67 dla złączy wodoodpornych?
Stopień ochrony IP67 oznacza, że złącze blokuje wszelki kurz i może wytrzymać przebywanie pod wodą do 30 minut. Otrzymujesz silną ochronę projektów zewnętrznych.
Czy mogę używać wodoodpornych złączy HRB IP67 podczas mroźnej pogody?
Tak! Złączy tych można używać w bardzo zimnych lub gorących miejscach. Pracują od -55°C do +85°C. Twoje połączenia będą bezpieczne o każdej porze roku.
Skąd mam wiedzieć, czy złącze pasuje do mojego przewodu?
Sprawdź rozmiar przewodu w prowadnicy złącza. Wodoodporne złącza HRB IP67 pasują do przewodów od AWG 26 do 22. Zawsze dopasowuj przewód do złącza, aby zapewnić bezpieczne dopasowanie.
Dlaczego warto wybrać certyfikowane złącza?
Certyfikowane złącza, takie jak te firmy HRB, spełniają zasady bezpieczeństwa i jakości. Masz spokój ducha, wiedząc, że Twój projekt korzysta z zaufanych części.
Czy do montażu wodoodpornych złączy potrzebne są specjalne narzędzia?
Większość wodoodpornych złączy HRB IP67 można łatwo zainstalować ręcznie. Możesz potrzebować ściągacza izolacji lub śrubokręta. Aby uzyskać najlepsze rezultaty, zawsze postępuj zgodnie z instrukcjami.
