P: Jakie są podstawowe parametry w pełni izolowanego żeńskiego terminala rozłącznego 6,35 mm (AWG12-10)?
Odp.: Typ terminala szybkiego rozłączania: Typ gniazda/flagi
Rozmiar drutu: AWG12-10 (3,31-5,26 mm²)
Szerokość zakładki kojarzącej: 6,35 (0,250 ”)
Grubość zakładki łączącej: 0,8 mm
Kompatybilny zakres średnic izolacji: 8,13 mm
P: Jakie jest MOQ dla izolowanego terminala 6,35 mm 0,250 ?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 6,35 mm 0,250 ”?
Odp.: L/T: 3-4 tygodnie.
P: Czy to gniazdo AWG12-10 można stosować w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to w pełni izolowane gniazdo żeńskie AWG12-10 nadaje się do stosowania w środowiskach wibracyjnych w motoryzacji.
Zawiera:
①Bezpieczny interfejs łączący i wewnętrzna konstrukcja blokująca, która jest odporna na poluzowanie pod wpływem ciągłych wibracji.
②Izolacja z nylonu 66 o wysokiej wytrzymałości (norma UL 94V-2) i styki z cynowanego mosiądzu zapewniają stabilne parametry elektryczne nawet w przypadku wstrząsów i wibracji.
③Spełnia typowe wymagania dotyczące wiązek przewodów samochodowych, dzięki czemu idealnie nadaje się do pokładowych obwodów zasilania i zastosowań narażonych na wibracje.
P: Jaka jest różnica między złączami 4,75 mm i 6,35 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,75 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,35 mm
złącza obsługują wyższe prądy.
P: Jak wybrać właściwy rozmiar AWG?
Odp.: Wybierz złącze na podstawie średnicy przewodu. Ten produkt jest przeznaczony do przewodów AWG12-10 (3,31-5,26 mm²), zapewniając odpowiednie dopasowanie do zaciskania.
P: Czy te złącza są izolowane?
Odp.: Tak, mają w pełni izolowaną tuleję, która zapobiega zwarciom i poprawia bezpieczeństwo.
P: Jaki rozmiar przewodu obsługuje AWG12-10?
Odp.: Ten zacisk jest przeznaczony do obsługi przewodów o średnicach od AWG12 do AWG10, odpowiadających przekrojom przewodów od 3,31 mm² do 5,26 mm². Został zaprojektowany do zastosowań wysokoprądowych, które wymagają grubszych przewodów.

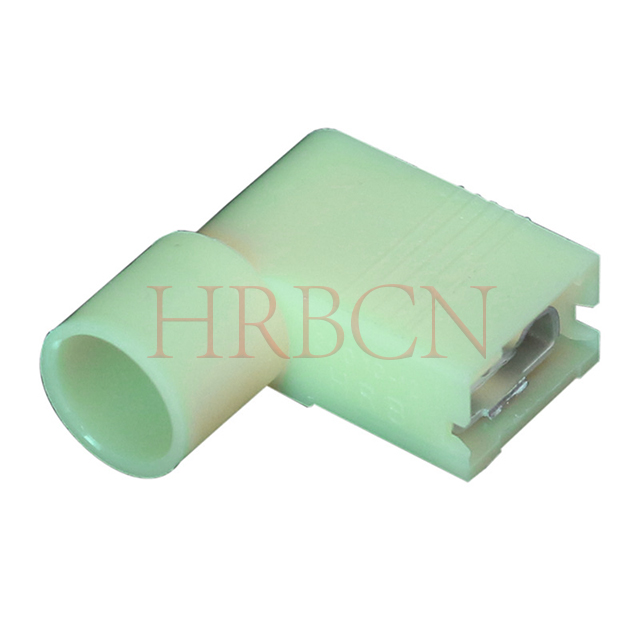

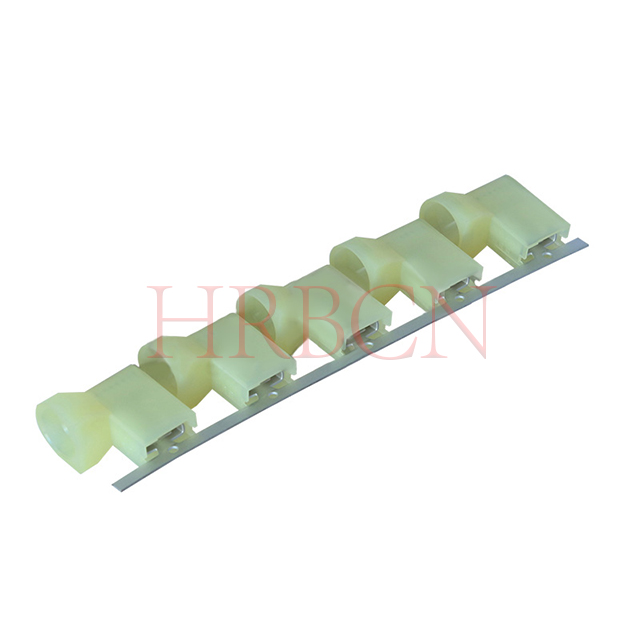

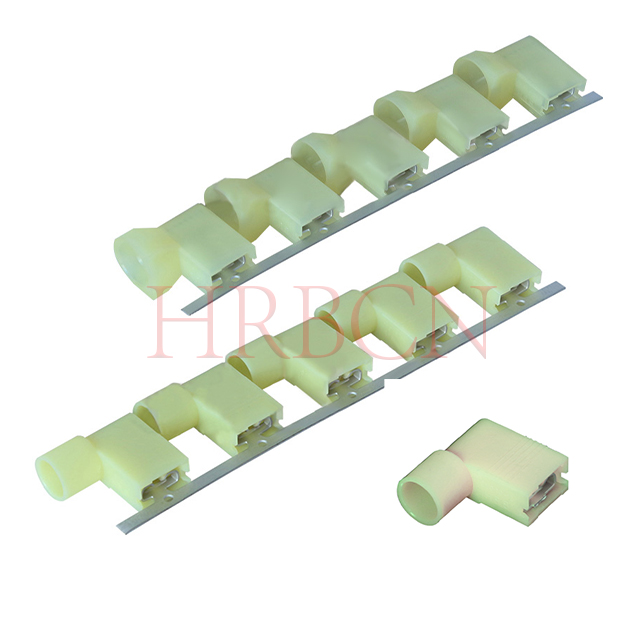

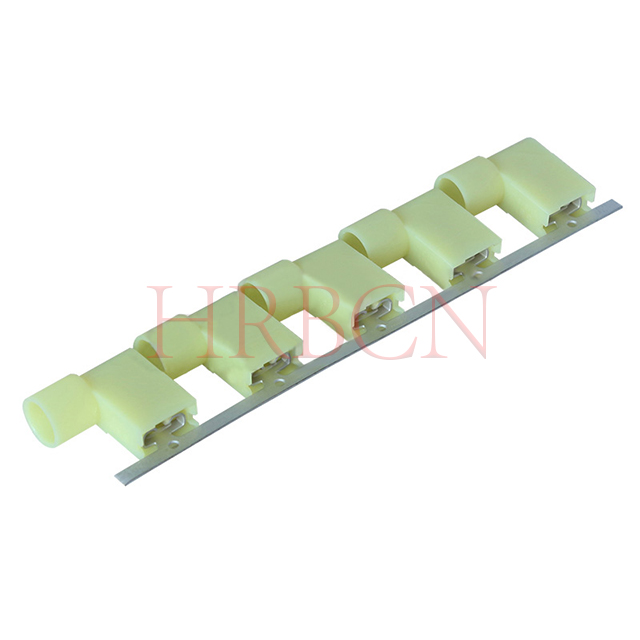

P: Co to jest żeński terminal rozłączający typu flagowego 6,35 mm dla AWG12-10?
Odp.: Jest to w pełni izolowany żeński terminal do szybkiego rozłączania o średnicy 6,35 mm (0,250 cala), specjalnie zaprojektowany do współpracy z grubymi przewodami AWG12–10.
Przyjmuje konstrukcję z wygiętą pod kątem 90° flagą, umożliwiającą wejście z boku i instalację oszczędzającą miejsce. Wykonany z cynowanego mosiądzu o dużej obciążalności prądowej, pasuje do obwodów dużej mocy. Pełna izolacja nylonowa zapewnia bezpieczną izolację, szeroko stosowaną w wiązkach przewodów samochodowych, wysokoprądowych urządzeniach gospodarstwa domowego i połączeniach modułów elektrycznych.
P: Jaka jest różnica między prostymi terminalami żeńskimi a flagowymi terminalami żeńskimi? Jak wybrać odpowiedni typ?
Odp.: Proste zaciski żeńskie mają prostą konstrukcję wbudowaną, umożliwiającą prostą instalację okablowania, odpowiednią do wąskich przestrzeni i prowadzenia wiązek przewodów w linii.
Terminale typu flagowego mają konstrukcję flagową pod kątem prostym, co umożliwia okablowanie boczne i łatwe lutowanie lub zaciskanie. Idealnie nadają się do zatłoczonych obszarów z okablowaniem i pionowego montażu płytek PCB.
Wybierz typ prosty dla okablowania liniowego; wybierz typ flagi dla prowadzenia pod kątem prostym, ograniczonej przestrzeni montażowej i podłączenia od strony PCB.
P: Jakie są różnice pomiędzy zaciskami AWG12-10, AWG16-14 i AWG22-18? Jak wybrać odpowiednią grubość drutu?
Odp.: Trzy zakresy grubości drutu różnią się grubością drutu, polem przekroju poprzecznego i obciążalnością prądową.
①AWG22-18: Cienki drut, mały przekrój, do niskoprądowego sprzętu elektronicznego ogólnego i małego sprzętu AGD.
②AWG16-14: Średni rozmiar przewodu, umiarkowane obciążenie prądowe, odpowiedni do standardowych urządzeń gospodarstwa domowego i zwykłych obwodów samochodowych.
③AWG12-10: Gruby drut, duży przekrój poprzeczny, duża obciążalność prądowa, stosowany w sprzęcie dużej mocy i wytrzymałych wiązkach przewodów samochodowych.
Przewodnik wyboru
①Wybierz AWG22-18 dla zwykłych obwodów niskoprądowych;
② Wybierz AWG16-14 do standardowych zastosowań domowych i ogólnych zastosowań motoryzacyjnych;
③ Wybierz AWG12-10 do zastosowań wysokoprądowych i dużej mocy.
P: Jakie są różnice pomiędzy terminalami 0,110”, 0,187”, 0,205” i 0,250”? Jak wybrać odpowiedni rozmiar?
Odp.: Liczby te odnoszą się do szerokości zaczepu szybkozłączy w calach:
0,110 ' to najmniejszy rozmiar dla obwodów sygnałowych i pomocniczych o niskim natężeniu;
0,187 ” to najpopularniejszy rozmiar ogólnego zastosowania w okablowaniu o średnim natężeniu prądu;
0,205 ' zapewnia większą powierzchnię styku dla wyższego prądu i bardziej stabilnego połączenia;
0,250' to największy rozmiar, przeznaczony do obwodów głównych o dużej wytrzymałości i dużej mocy.
Aby dokonać wyboru, dopasuj szerokość zacisku do współpracującego złącza, przewodu AWG, prądu roboczego i przestrzeni instalacyjnej. Używaj mniejszych rozmiarów dla linii sygnałowych i większych rozmiarów dla głównych zastosowań zasilania i wysokoprądowych.
