P: Jakie są podstawowe parametry w pełni izolowanego żeńskiego terminala rozłącznego 6,35 mm (AWG 16-14)?
Odp.: Typ terminala szybkiego rozłączania: Gniazdo/Prosty
Rozmiar drutu: AWG16-14 (1,31-2,08 mm²)
Szerokość zakładki kojarzącej: 6,35 (0,250 ”)
Grubość zakładki łączącej: 0,8 mm
Kompatybilny zakres średnic izolacji: 4,06 mm/6,60 mm
P: Jakie jest MOQ dla izolowanego terminala 6,35 mm 0,250 ?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 6,35 mm 0,250 ”?
Odp.: L/T: 3-4 tygodnie.
P: Jaka jest maksymalna temperatura dla tego terminala 6,35 mm?
Odp.: Maksymalna temperatura wynosi 105°C
P: Czy to gniazdo AWG16-14 można stosować w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to gniazdo AWG16-14 ma stabilną skuteczność blokowania, aby wytrzymać typowe wibracje samochodowe. Dzięki konstrukcji z szerokimi wypustkami 0,250 cala nadaje się do ogólnego okablowania głównych obwodów samochodowych o średnich i dużych obciążeniach, jeśli jest zainstalowany zgodnie ze specyfikacjami.
P: Jaka jest różnica między złączami 4,75 mm i 6,35 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,75 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,35 mm
złącza obsługują wyższe prądy.
P: Jak wybrać właściwy rozmiar AWG?
Odp.: Wybierz złącze na podstawie średnicy przewodu. Ten produkt jest przeznaczony do przewodów AWG16-14(1,31-2,08 mm²), zapewniając odpowiednie dopasowanie do zaciskania.
P: Czy te złącza są izolowane?
Odp.: Tak, mają w pełni izolowaną tuleję, która zapobiega zwarciom i poprawia bezpieczeństwo.
P: Jaki rozmiar przewodu obsługuje AWG16-14?
Odp.: Zaciski AWG 16-14 są przeznaczone do przewodów o przekroju poprzecznym odpowiednim do zastosowań elektrycznych o średnim i wysokim natężeniu.
P: Jakie certyfikaty posiadają złącza HRB (UL, RoHS, REACH)?
Odp.: Złącza HRB posiadają certyfikaty UL/cUL, RoHS i REACH, a także kluczowe atesty motoryzacyjne i przemysłowe.
UL/cUL: Certyfikat zgodnie z UL 1977 (nr pliku E322751)

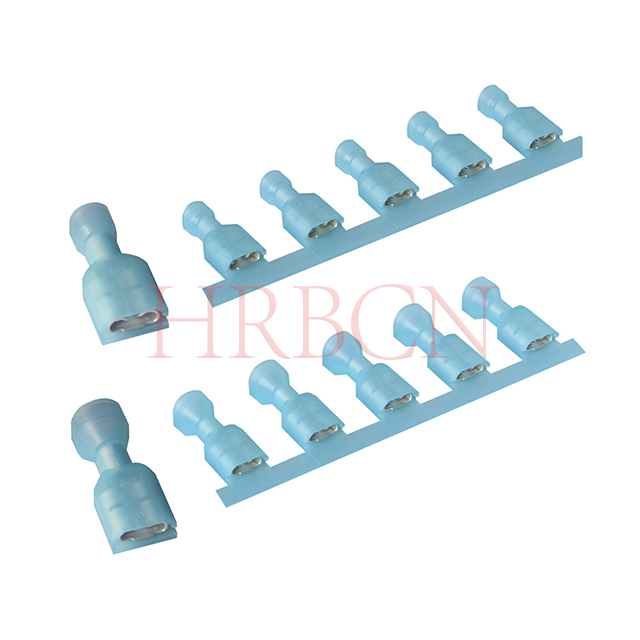

P: Jaka jest różnica pomiędzy M6350FNS-5(8)-b i M6350FNS-5(8)-b1 i jak wybrać właściwy dla mojego zastosowania?
Odp.: Jedyną różnicą pomiędzy M6350FNS-5(8)-b i M6350FNS-5(8)-b1 jest maksymalna średnica izolacji przewodu.
Wszystkie parametry elektryczne, rozmiar złącza i specyfikacje materiałowe są dokładnie takie same.

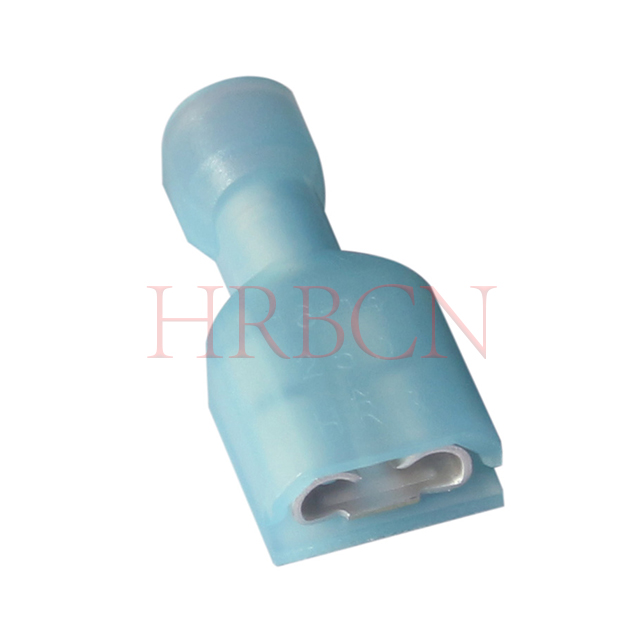

①M6350FNS-5(8)-b: Maksymalna średnica izolacji przewodu 4,06 mm

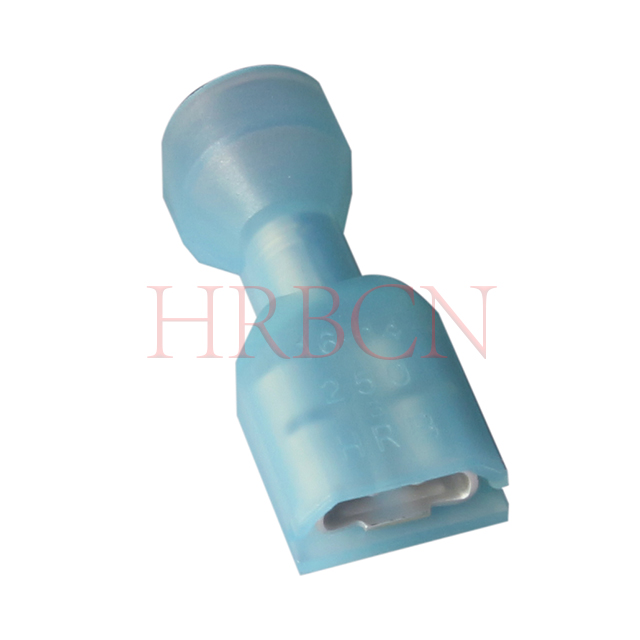

②M6350FNS-5(8)-b1: Maksymalna średnica izolacji przewodu 6,60 mm
Przewodnik po wyborze:
Wybierz opcję -b, jeśli średnica zewnętrznej izolacji przewodu mieści się w granicach 4,06 mm.
Wybierz -b1, jeśli średnica zewnętrzna izolacji przewodu wynosi do 6,60 mm.
P: Jaka jest różnica między AWG16-14 i AWG22-18? Jak wybrać odpowiedni rozmiar drutu?
Odp.: Przewody AWG16-14 mają większy przekrój i wytrzymują wyższe obciążenia prądowe, idealnie nadają się do głównych obwodów zasilania i średnioprądowych. Natomiast przewody AWG22-18 są cieńsze, przeznaczone do okablowania niskoprądowego i pomocniczego.
Wybierz AWG16-14 do komponentów o dużej mocy i zastosowań o dużym obciążeniu, natomiast AWG22-18 jest zalecany do linii sygnałowych i pomocniczych systemów elektrycznych.
P: Jaka jest różnica między pakowaniem luzem a pakowaniem szpulowym do terminali i jak wybrać właściwe?
Odp.: Opakowanie luzem oznacza, że końcówki są dostarczane w pojedynczych workach zbiorczych, natomiast opakowanie szpulowe nawija końcówki na ciągłe plastikowe szpule.
①Luźne opakowanie: do montażu ręcznego, produkcji małych partii, napraw i konserwacji laboratorium; łatwo jest wziąć małą ilość na raz.

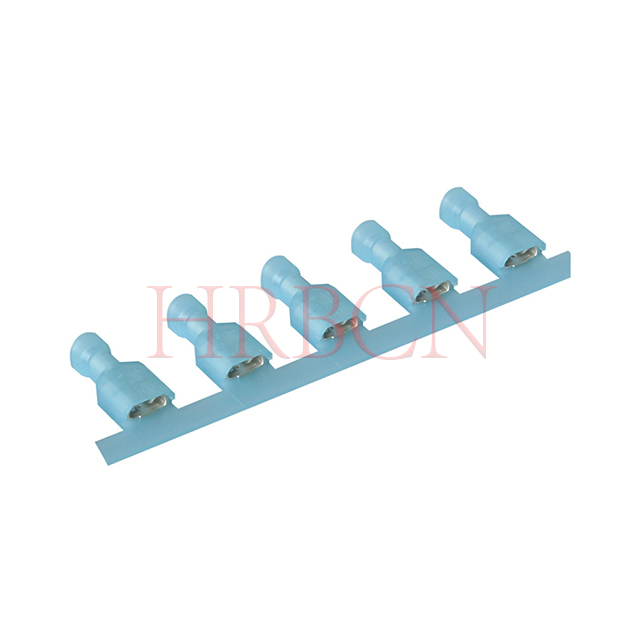

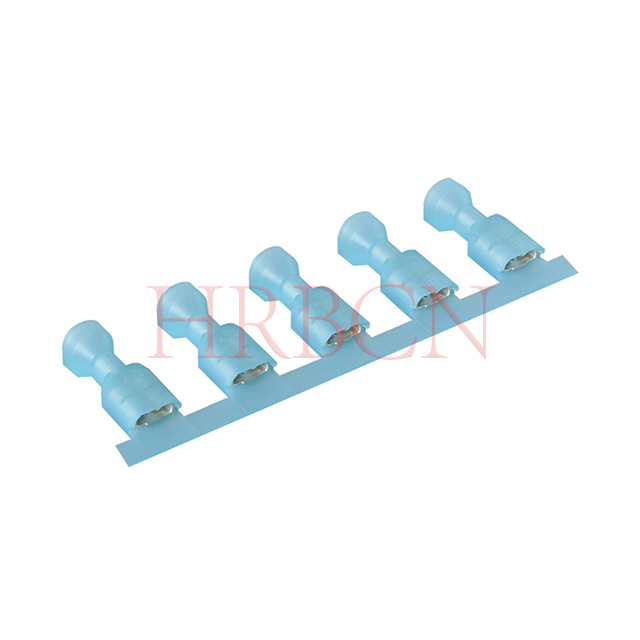

② Opakowanie szpulowe: do automatycznych maszyn do zaciskania i masowej produkcji na dużą skalę; kompatybilny z urządzeniami zautomatyzowanych wiązek przewodów w celu poprawy wydajności.
Wybierz luźne opakowanie do użytku ręcznego i małych zamówień; wybierz opakowanie szpulowe, jeśli używasz automatycznego sprzętu do zaciskania przy produkcji na dużą skalę.
P: Dlaczego dla tego samego izolowanego gniazda żeńskiego (seria M6350) występują trzy kolory — czerwony, niebieski i żółty?
Odp.: Kolory czerwony, niebieski i żółty w serii M6350 to standardowe w branży kody kolorystyczne, które wskazują kompatybilną średnicę drutu (AWG) i pole przekroju poprzecznego. Wszystkie pozostałe wymiary i parametry elektryczne są identyczne.
①Czerwony (R): AWG22–18 (0,32–0,82 mm²)
②Niebieski (B): AWG16–14 (1,30–2,08 mm²)
③Żółty (Y): AWG12–10 (3,31–5,26 mm²)
Ten system kolorów umożliwia szybki i bezbłędny wybór podczas ręcznego montażu i konserwacji.
