P: Jakie są podstawowe parametry w pełni izolowanego żeńskiego terminala rozłącznego 6,35 mm (AWG 22-18)?
Odp.: Typ terminala szybkiego rozłączania: Typ gniazda/flagi
Rozmiar drutu: AWG22-18 (0,32-0,82 mm²)
Szerokość zakładki kojarzącej: 6,35 (0,250 ”)
Grubość zakładki łączącej: 0,8 mm
Kompatybilny zakres średnic izolacji: 3,05 mm/5,84 mm

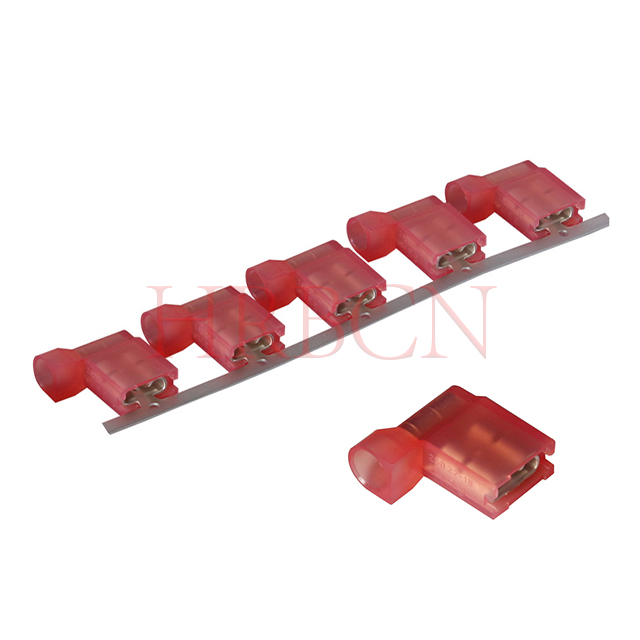

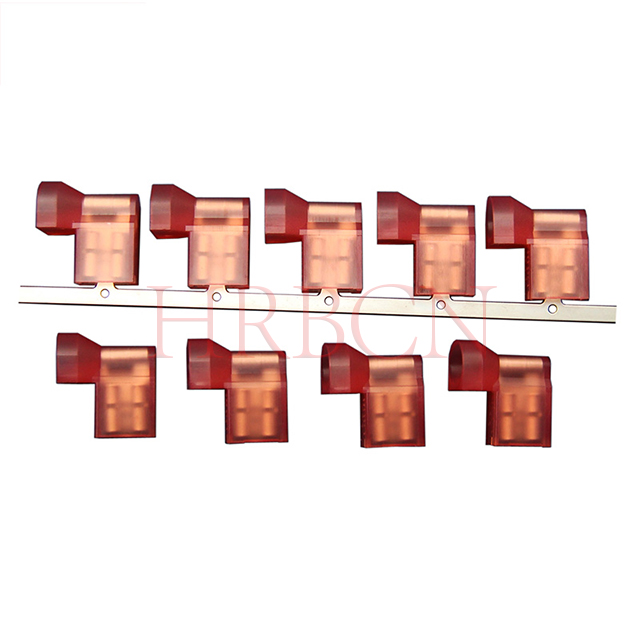

P: Jakie są różnice pomiędzy terminalami M7600FNS-5(8)-R i M7600FNS-5(8)-R1? Jak wybrać ten właściwy?
Odp.: Wszystkie należą do serii w pełni izolowanych żeńskich terminali flagowych M7600FNS 6,35 mm.
Zasady kodowania są następujące:
①: (8) oznacza grubość zakładki zaciskowej: 0,8 mm.
②: R / R1 reprezentują różną średnicę wewnętrzną izolacji i zakres grubości drutu, oba dla okablowania AWG 22-18. R=Ins. Średnica, maks.: 3,05 mm; R1=Ins. Średnica, maks.: 5,84 mm.
Przewodnik po wyborze:
①: 0,8 mm (8) do zastosowań o dużym natężeniu prądu, intensywnych wibracjach i ciężkich warunkach;
③: Wybierz R lub R1 w zależności od rzeczywistej średnicy zewnętrznej drutu, aby zapewnić idealne dopasowanie do zaciskania i izolacji.
P: Jakie jest MOQ dla izolowanego terminala 6,35 mm 0,250 ?
Odp.: MOQ: 5000 sztuk/sztuka.
P: Jaki jest czas realizacji izolowanego terminala 6,35 mm 0,250 ”?
Odp.: L/T: 3-4 tygodnie.
P: Jaka jest maksymalna temperatura dla tego terminala 6,35 mm?
Odp.: Maksymalna temperatura wynosi 105°C
P: Czy to gniazdo AWG 22-18 może być używane w środowiskach wibracyjnych w samochodach?
Odp.: Tak, to gniazdo AWG22-18 ma stabilną skuteczność blokowania, aby wytrzymać typowe wibracje samochodowe. Dzięki konstrukcji z szerokimi wypustkami 0,250 cala nadaje się do ogólnego okablowania głównych obwodów samochodowych o średnich i dużych obciążeniach, jeśli jest zainstalowany zgodnie ze specyfikacjami.
P: Jaka jest różnica między złączami 6,35 mm i 4,75 mm?
Odp.: Różnica polega na szerokości zakładki terminala. Złącza 4,75 mm są mniejsze i używane do lżejszych zastosowań, natomiast 6,35 mm
złącza obsługują wyższe prądy.
P: Jak wybrać właściwy rozmiar AWG?
Odp.: Wybierz złącze na podstawie średnicy przewodu. Ten produkt jest przeznaczony do przewodów AWG 22-18, zapewniając odpowiednie dopasowanie do zaciskania.
P: Czy te złącza są izolowane?
Odp.: Tak, mają w pełni izolowaną tuleję, która zapobiega zwarciom i poprawia bezpieczeństwo.
P: Jaki rozmiar przewodu obsługuje AWG 22-18?
Odp.: Zaciski AWG 22-18 są przeznaczone do przewodów o przekroju poprzecznym odpowiednim do zastosowań elektrycznych o niskim i średnim natężeniu prądu.
P: Jakie certyfikaty posiadają złącza HRB (UL, RoHS, REACH)?
Odp.: Złącza HRB posiadają certyfikaty UL/cUL, RoHS i REACH, a także kluczowe atesty motoryzacyjne i przemysłowe.
UL/cUL: Certyfikat zgodnie z UL 1977 (nr pliku E322751)

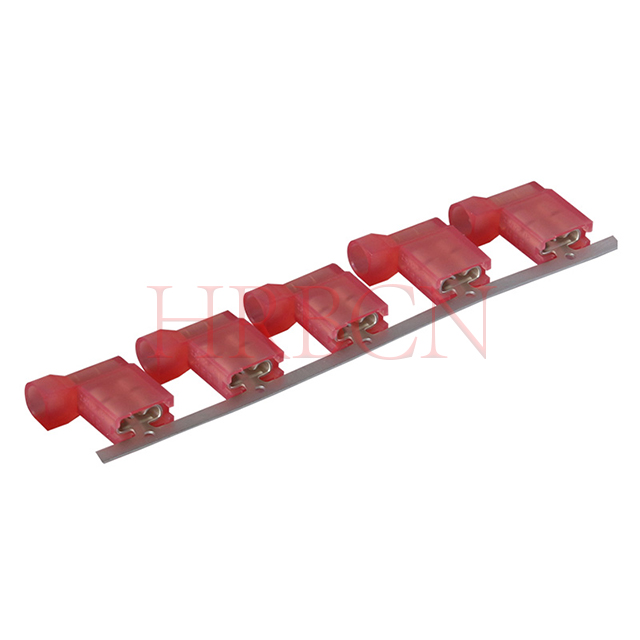

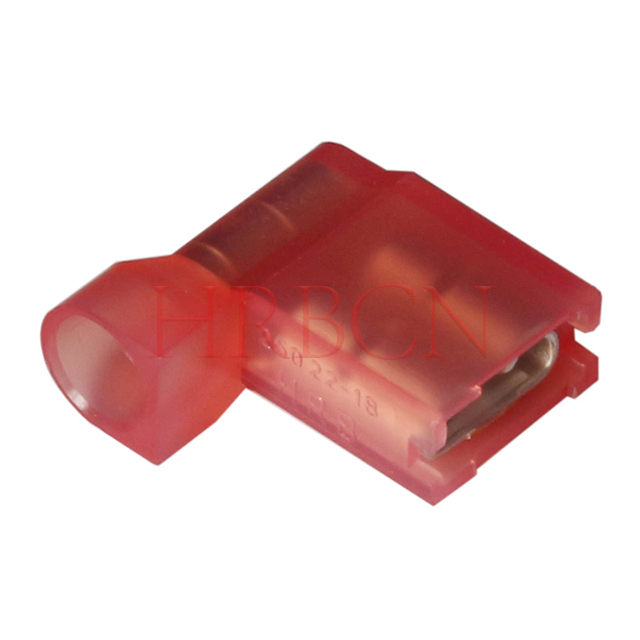

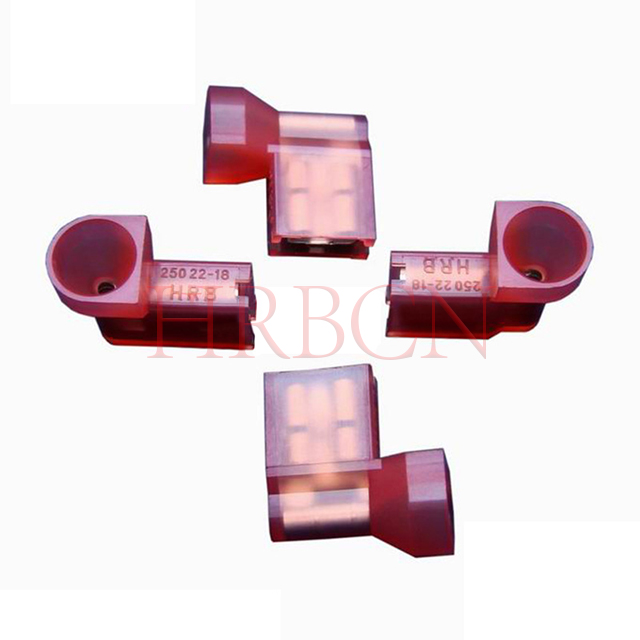

P: Co to jest terminal rozłączający z żeńską flagą 6,35 mm?
Odp.: Żeński terminal rozłączający typu flagowego 6,35 mm to w pełni izolowany terminal szybkiego rozłączania z konstrukcją w kształcie flagi wygiętą pod kątem 90°. Posiada standardowy otwór łączący 6,35 mm do połączenia ze zwykłymi terminalami męskimi 6,35 mm.
Konstrukcja kątowa flagi pasuje do montażu bocznego i wąskiego układu przestrzeni, powszechnie stosowanego w modułach PCB, sprzęcie AGD i wiązkach przewodów samochodowych.
P: Czy ten terminal nadaje się do użytku w motoryzacji?
Odp.: Tak, ten w pełni izolowany żeński terminal rozłączający jest szeroko stosowany w systemach okablowania samochodowego ze względu na jego bezpieczne połączenie i
odporność na wibracje.
P: Jaka jest różnica między prostymi terminalami żeńskimi a flagowymi terminalami żeńskimi? Jak wybrać odpowiedni typ?
Odp.: Proste zaciski żeńskie mają prostą konstrukcję wbudowaną, umożliwiającą prostą instalację okablowania, odpowiednią do wąskich przestrzeni i prowadzenia wiązek przewodów w linii.
Terminale typu flagowego mają konstrukcję flagową pod kątem prostym, co umożliwia okablowanie boczne i łatwe lutowanie lub zaciskanie. Idealnie nadają się do zatłoczonych obszarów z okablowaniem i pionowego montażu płytek PCB.
Wybierz typ prosty dla okablowania liniowego; wybierz typ flagi dla prowadzenia pod kątem prostym, ograniczonej przestrzeni montażowej i podłączenia od strony PCB.
