HRB RAST 2.5 Złącze stykowe DIP Stojak ze stykiem 2,5 mm

M7230-X-XXXX-2B
Seria HRB M7230 to pionowa listwa pinowa DIP zgodna ze standardem RAST 2.5, z rozstawem styków 2,5 mm, zintegrowanym zatrzaskiem blokującym, czopem pozycjonującym i konfigurowalnym kluczowaniem. Zapewnia bezpieczne, odporne na błędy i stabilne połączenia typu płytka-przewód dla urządzeń gospodarstwa domowego, elektroniki samochodowej, sterowników przemysłowych i urządzeń inteligentnych.
Stan dostępności:
Ilość：
Zapytaj Dodaj do koszyka zapytań

  • M7230-X-XXXX-2B

  • HRB

  • 8536909000

Definicja P/N

M7230 -X -XXXX -2B

   ①       ②     ③

①:  Numer serii artykułu HRB

②: Liczba pinów: 2-20

③: Kluczowanie: 0000-9999


Jeśli chodzi o złącza pinowe serii M7230, poniżej wymieniono przykłady konfiguracji kluczowania. Inne standardowe opcje kluczowania są dostępne na żądanie. W celu uzyskania dalszych szczegółów prosimy o kontakt z działem sprzedaży HRB.


Liczba pinów

(2-20 pinów)

HRB P/ N

Przykłady kluczowania

 SPQ (szt.) Rozmiar kartonu (cm)
2

M7230-2-0000-2B

M7230-2-0001-2B

M7230-2-0002-2B

itp.

 6000 33×30×27
3

M7230-3-0000-2B

M7230-3-0003-2B

M7230-3-0005-2B

itp.

 4800
 33×30×27
4

M7230-4-0000-2B

M7230-4-0008-2B

M7230-4-0012-2B

itp.

 3600 33×30×27

5

M7230-5-0000-2B

M7230-5-0008-2B

M7230-5-0013-2B

itp.

 3000 33×30×27

Parametry techniczne

  • Aktualna ocena: 3A AC, DC Max.

  • Napięcie znamionowe: 32 V AC, DC

  • Temperatura pracy: -40 ℃ ~ + 120 ℃

  • Rezystancja styku: maks. 10 mΩ.

  • Rezystancja izolacji: 1000 mΩ min.

  • Wytrzymujące napięcie: 1400 V AC/minutę

  • Materiał: Obudowa: Nylon66 UL94V-0;  Zacisk: mosiądz, ocynowany.

  • GWT: 750℃ IEC-60335-1

Części współpracujące

Seria HRB M7280 IDC

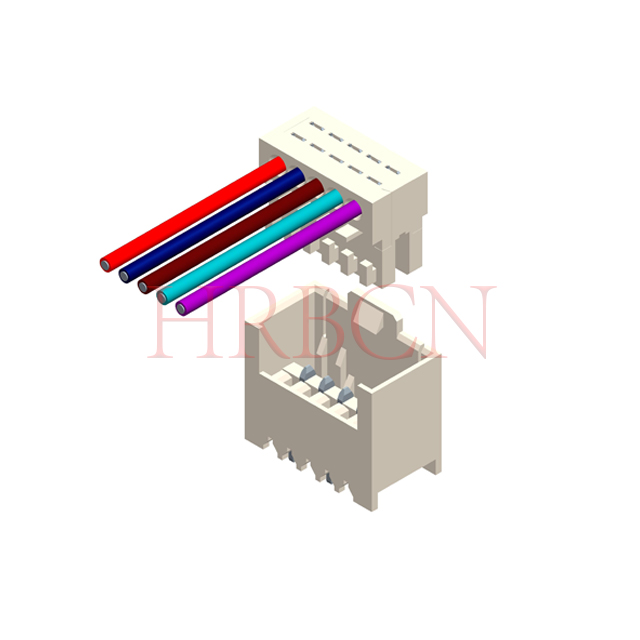

Współpraca z serią HRB M7280


Seria HRB M7234 IDC

M7234R-N


Zgodność

  • Dyrektywa UE RoHS (UE) 2015/863 zmieniająca załącznik II do dyrektywy 2011/65/UE

  • Dyrektywa w sprawie pojazdów wycofanych z eksploatacji (2000/53/WE)

  • AfPS GS 2019: 01 PAK – wielopierścieniowe węglowodory aromatyczne (WWA)

  • Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021

  • Rozporządzenie europejskie dotyczące TZO (UE) 2024/2570

  • Rozporządzenie europejskie dotyczące TZO (UE) 2025/718

  • Rozporządzenie europejskie dotyczące TZO (UE) 2023/1608

  • Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021

  • Rozporządzenie europejskie dotyczące POP (UE) 2025/843

  • Rozporządzenie europejskie dotyczące TZO (UE) 2025/1930

  • Rozporządzenie (WE) Np 1907/2006 dotyczące REACH

  • Propozycja Kalifornii w USA 65

Certyfikaty produktów

Atesty i certyfikaty bezpieczeństwa: UL&cUL; VDE

Ocena palności UL: UL 94V-0

ZASTOSOWANIA SYSTEMU ZŁĄCZY HRB RAST2.5 i RAST5.0
  • <span style=Zastosowania w pralkach" />
  • <span style=Pralki komercyjne" />
  • <span style=Podłączenie zasilania" />
  • <span style=Elektronika samochodowa" />

Jaką technologię połączeń wykorzystuje złącze RAST 2.5?

W tym złączu RAST 2.5 zastosowano profesjonalną technologię przemieszczania izolacji IDC, zapewniającą szybkie i niezawodne zakończenie przewodu.

Jakie są specyfikacje skoku i pinów tego złącza IDC?

To złącze IDC ma standardowy rozstaw 2,5 mm i zapewnia wiele konfiguracji styków, pasujących do różnych układów okablowania przemysłowego.

Jaki jest prąd i napięcie znamionowe tego złącza RAST 2.5 IDC?

To złącze RAST 2.5 IDC charakteryzuje się stabilnym prądem znamionowym i napięciem do przemysłowych zastosowań związanych z zasilaniem i transmisją sygnału.

Czy to złącze RAST 2.5 nadaje się do automatycznego montażu?

Tak, to złącze RAST 2.5 obsługuje automatyczny montaż, pomagając poprawić wydajność okablowania w produkcji masowej.

Czy to złącze IDC ma funkcje antywibracyjne i zapobiegające nieprawidłowemu działaniu?

To złącze IDC zostało zaprojektowane z blokadą i polaryzacją, aby zapobiec poluzowaniu i nieprawidłowemu połączeniu w trudnych warunkach pracy.

Jakie standardy ognioodporności i bezpieczeństwa spełnia to złącze przewód-płytka?

W tym złączu przewód-płytka zastosowano materiał o wysokiej ognioodporności, który jest zgodny ze światowymi normami bezpieczeństwa przemysłowego i ochrony środowiska.

Jakie zakresy przewodów są kompatybilne z tym złączem IDC RAST 2.5?

To złącze IDC RAST 2.5 pasuje do typowych rozmiarów przewodów przemysłowych i jest szeroko stosowane w standardowych systemach wiązek przewodów.

Jakie są typowe zastosowania tego przemysłowego złącza zasilania?

To przemysłowe złącze zasilania jest szeroko stosowane w sterowaniu przemysłowym, sprzęcie AGD, modułach mocy i sprzęcie automatyki.

Czy to złącze IDC może zastąpić tradycyjne złącza zaciskane?

Tak, to złącze IDC eliminuje usuwanie izolacji i zaciskanie oraz może zastąpić tradycyjne złącza, obniżając koszty produkcji.

Czy to złącze RAST 2.5 jest kompatybilne ze standardowymi interfejsami branżowymi?

To złącze RAST 2.5 jest zgodne z uniwersalnymi standardami przemysłowymi i ma dobrą kompatybilność z głównymi systemami wiązek przewodów.
