Złącze RAST 2.5 IDC z technologią IDT | Złącze HRB M723X

Udostępnij:

Złącze RAST 2.5 IDC z technologią IDT | Złącze HRB M723X

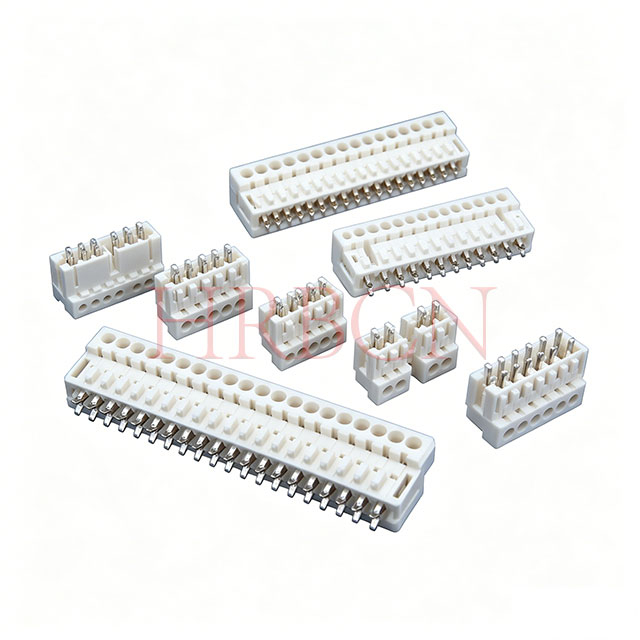

Seria HRB M723X to Złącza RAST 2.5 IDC z zaawansowanymi IDT (technologia przemieszczania izolacji) zaprojektowany do niezawodnych połączeń przewód-płytka. Złącza te mają rozstaw 2,5 mm, kluczowanie polaryzacyjne i struktury blokujące PCB, aby zapobiec nieprawidłowemu połączeniu i zapewnić stabilną pracę. Szeroko stosowane w sprzęcie AGD, elektronice samochodowej, sterowaniu przemysłowym i urządzeniach inteligentnych, umożliwiają szybki montaż bez zdejmowania izolacji i zaciskania, poprawiają wydajność produkcji i są zgodne z UL, cUL, VDE, RoHS, REACH i innymi światowymi standardami.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
M723X
marka produktu：
HRB
Kod produktu：
8536909000

Opis kodowania HRB i interfejs łączenia

Szereg	Poz. NIE.	Skontaktuj się z Pitchem	Opis	Kojarzenie się z

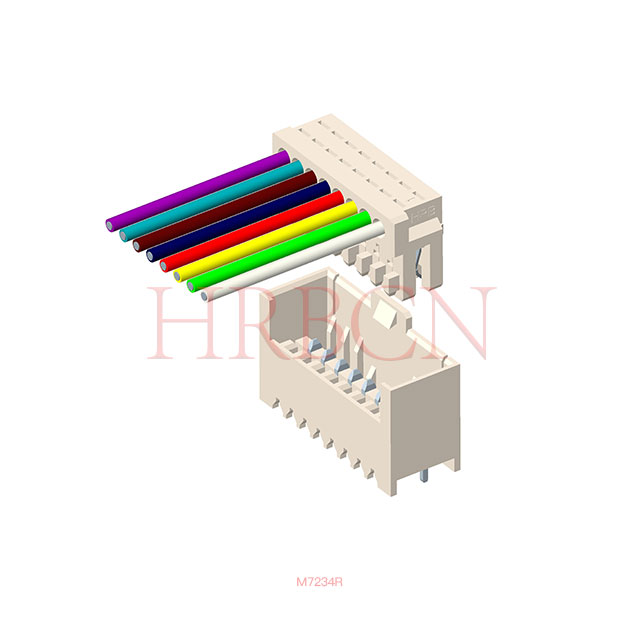

M7234	2-20pin	2,5 mm	Złącze RAST 2.5 do łączenia pośredniego, w technologii wypierania izolacji (IDT), do pojedynczych przewodów	M7230 M7268

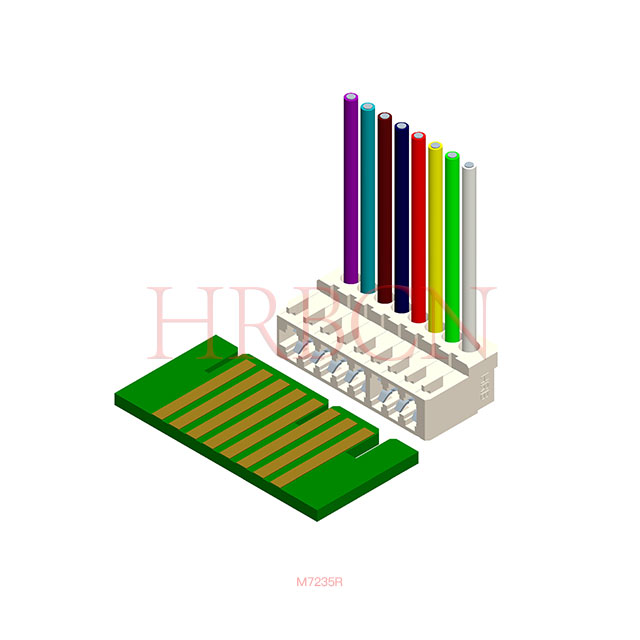

M7235	2-20pin	2,5 mm	Złącze RAST 2.5 do bezpośredniego łączenia, izolacja technologia przemieszczania (IDT), alternatywnie z żebrem klinującym lub bez i zamkniętymi bokami, dla pojedynczych przewodów	PCB

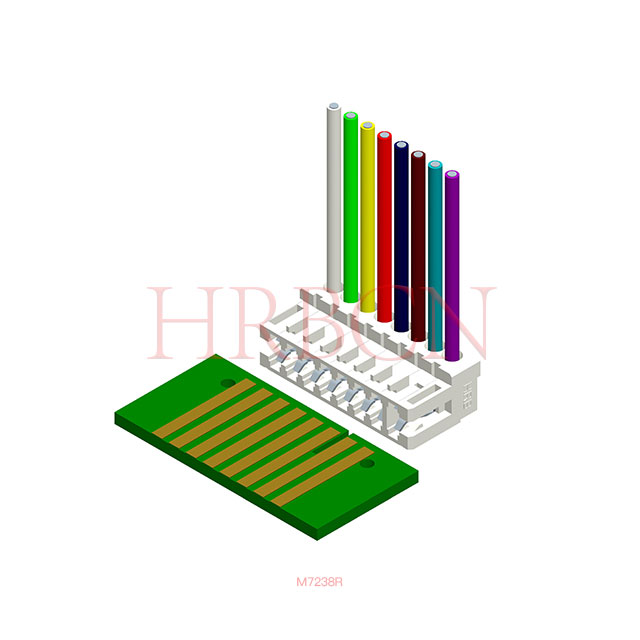

M7238	2-20pin	2,5 mm	Złącze RAST 2.5 do bezpośredniego łączenia, izolacja technologia przemieszczania (IDT), z włączoną blokadą płytka drukowana za pomocą zatrzasków, alternatywnie z lub bez żebra wpustowego, np pojedyncze przewody, bez strony zamkniętej.	PCB

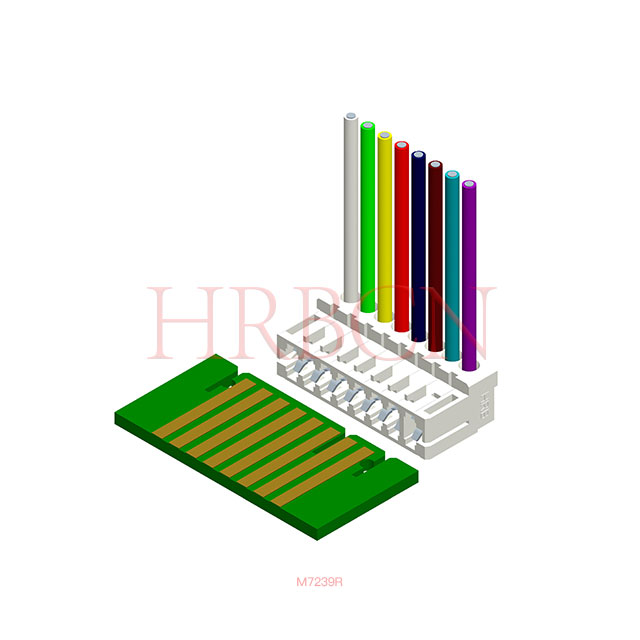

M7239	2-20pin	2,5 mm	Złącze RAST 2.5 do bezpośredniego łączenia, izolacja technologia przemieszczania (IDT), z włączoną blokadą płytka drukowana za pomocą zatrzasków, alternatywnie z lub bez żebra wpustowego, np żyły indywidualne, ze stroną zamkniętą.	PCB

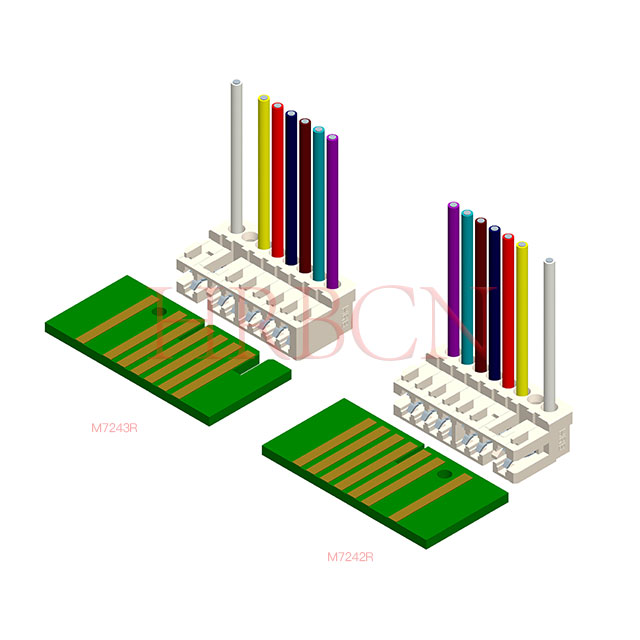

M7242	2-20pin	2,5 mm	Złącze RAST 2.5 do łączenia bezpośredniego i pośredniego, technologia wypierania izolacji (IDT), z blokadą wewnętrzną, do pojedynczych przewodów, bez strony zamkniętej.	PCB
M7243	2-20pin	2,5 mm	Złącze RAST 2.5 do łączenia bezpośredniego i pośredniego, technologia wypierania izolacji (IDT), z blokadą wewnętrzną, do pojedynczych przewodów, ze stroną zamkniętą.	PCB

Zalety technologii IDC

Szybkie i skuteczne zakończenie kabla
Mniej błędów montażowych
Stabilny i niezawodny kontakt elektryczny
Uproszczona konstrukcja wiązki przewodów
Niższe koszty pracy i produkcji
Poprawiona spójność połączenia
Wysoka trwałość podczas transportu i montażu

Cechy produktu

Standardowy interfejs RAST 2.5
Niezawodne zakończenie przewodu IDT
Kompaktowa konstrukcja typu przewód-płytka
Bezpieczne opcje blokowania i polaryzacji
Szybki montaż i obniżone koszty pracy
Stabilna wydajność elektryczna
Elastyczne konfiguracje kodowania
Nadaje się do zautomatyzowanej produkcji

Zgodność

Dyrektywa UE RoHS (UE) 2015/863 zmieniająca załącznik II do dyrektywy 2011/65/UE
Dyrektywa w sprawie pojazdów wycofanych z eksploatacji (2000/53/WE)
AfPS GS 2019: 01 PAK – wielopierścieniowe węglowodory aromatyczne (WWA)
Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021
Rozporządzenie europejskie dotyczące TZO (UE) 2024/2570
Rozporządzenie europejskie dotyczące TZO (UE) 2025/718
Rozporządzenie europejskie dotyczące TZO (UE) 2023/1608
Rozporządzenie europejskie dotyczące TZO (UE) 2019/1021
Rozporządzenie europejskie dotyczące POP (UE) 2025/843
Rozporządzenie europejskie dotyczące TZO (UE) 2025/1930
Rozporządzenie (WE) Np 1907/2006 dotyczące propozycji REACHUS California Proposition 65

Certyfikaty produktów

Atesty i certyfikaty bezpieczeństwa: VDE, UL, cUL

Ocena palności UL: UL 94V-0

Typowe zastosowania

Sprzęt AGD i pralki
Przemysłowe systemy sterowania
Moduły elektroniczne samochodowe
Inteligentne urządzenia domowe
Sprzęt zasilający
Komercyjne systemy urządzeń
Urządzenia automatyki biurowej
Urządzenia komunikacyjne i sieciowe

P: Dlaczego warto wybrać RAST 2.5 i RAST 5.0?

Odp.: Elastyczność w trybie Dual Pitch: RAST 2.5 dla kompaktowej mocy od niskiej do średniej; RAST 5.0 do zastosowań wysokoprądowych i wytrzymałych.

Wysoka wydajność: złącza HRB są wyposażone w końcówkę IDC, która eliminuje ściąganie izolacji i zaciskanie przewodów, skracając czas montażu o ponad 50% w przypadku linii zautomatyzowanych.

Sprawdzona niezawodność: 4-punktowa konstrukcja styków, zgodność z drutem żarowym i wymuszone blokowanie zapewniają długoterminową wydajność w ekstremalnych warunkach.

Globalna standaryzacja: wymienne ze złączami zgodnymi z RAST od wiodących producentów, co zmniejsza ryzyko w łańcuchu dostaw.

Od kompaktowych inteligentnych urządzeń domowych po wytrzymałe maszyny przemysłowe, złącza RAST 2.5 i RAST 5.0 zapewniają niezrównaną wszechstronność, niezawodność i efektywność kosztową w nowoczesnych projektach elektronicznych.

P: Jaka jest różnica między złączami RAST 2.5 i RAST 5.0?

Odp.: Główna różnica polega na wielkości podziałki i prądzie znamionowym. RAST 2.5 przyjmuje kompaktowy rozstaw 2,5 mm, co zapewnia oszczędność miejsca i połączenie o niskiej i średniej mocy; RAST 5.0 ma podziałkę 5,0 mm, odpowiednią do zastosowań wysokoprądowych i dużej mocy. Obydwa mają ujednoliconą standardową strukturę branżową z niezawodnym łączeniem i konstrukcją blokującą.

P: Jakie są główne scenariusze zastosowań złączy serii RAST?

Odp.: Są szeroko stosowane w sprzęcie gospodarstwa domowego, inteligentnych urządzeniach domowych, systemach HVAC, automatyce budynków, elektronice wnętrz samochodowych, przemysłowych panelach sterowania i sprzęcie zasilającym, obejmując potrzeby w zakresie połączeń przewód-płytka, płyta-płytka i przewód-przewód.

P: Czy złącza RAST są odporne na wysoką temperaturę i wibracje?

O: Zdecydowanie. W serii zastosowano wysokiej jakości materiały izolacyjne i zoptymalizowaną konstrukcję konstrukcyjną, z doskonałą tolerancją temperatury i właściwościami antywibracyjnymi, stabilnymi podczas długotrwałej pracy w trudnych warunkach pracy w gospodarstwie domowym, HVAC i motoryzacji.

P: Czy seria HRB RAST obsługuje terminację IDC?

O: Tak. Złącza HRB RAST 2.5 i RAST 5.0 obsługują profesjonalną technologię zakończeń IDC, która pomija procedury zdejmowania izolacji i zaciskania przewodów, co znacznie poprawia wydajność produkcji i nadaje się do zautomatyzowanych linii montażu masowego.

P: Czy RAST 2.5 i RAST 5.0 mają funkcję zapobiegającą błędnemu włożeniu?

O: Tak. Wbudowana polaryzacja i struktura kluczowania skutecznie zapobiegają błędnemu dopasowaniu. Wyposażony w bezpieczny mechanizm blokujący, aby uniknąć luźnych połączeń spowodowanych wibracjami, zapewniając stabilność i bezpieczeństwo połączenia.

P: Czy seria HRB RAST może zastąpić konwencjonalne standardowe złącza?

O: Tak. HRB RAST 2.5 i RAST 5.0 są zgodne z uniwersalnymi standardami branżowymi i specyfikacjami instalacyjnymi, przy dobrej kompatybilności, co może doskonale zastąpić konwencjonalne standardowe komponenty połączeń wzajemnych i obniżyć koszty zakupu.

P: Jakie metody okablowania są dostępne dla złączy RAST?

Odp.: Obsługuje połączenie z przemieszczeniem izolacji IDC i tradycyjne metody okablowania zaciskanego, elastyczne dla różnych procesów produkcyjnych, zastosowanie mają zarówno montaż ręczny, jak i automatyczne linie montażowe.

P: Jaka jest metoda pakowania złącza RAST 2.5 IDC M723X?

Odp.: Złącza IDC M723X RAST 2.5 są dostarczane w plastikowych tubach (standardowe opakowanie), które chronią styki i zapewniają łatwą obsługę. Każda tuba zawiera ustaloną ilość, a tuby są pakowane w kartony z tektury falistej w celu zapewnienia bezpiecznej wysyłki międzynarodowej. W przypadku zautomatyzowanego montażu SMT opakowanie na taśmie i szpuli jest dostępne na żądanie. Wszystkie opakowania odpowiadają normom eksportowym i minimalizują uszkodzenia w transporcie.
