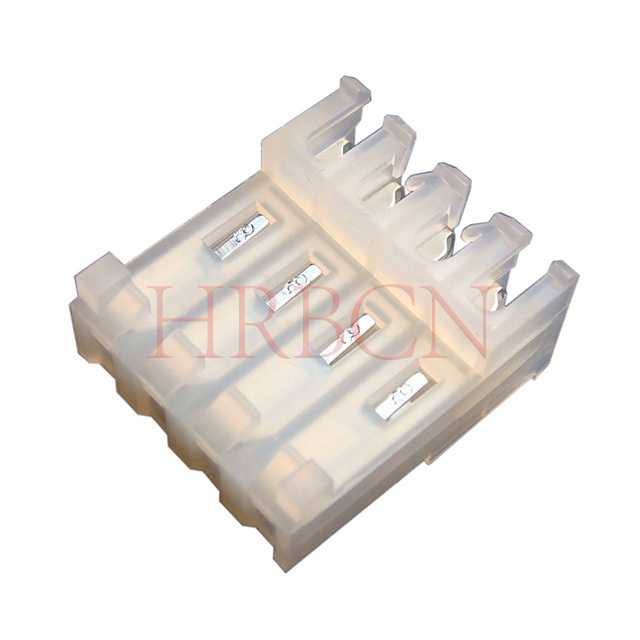

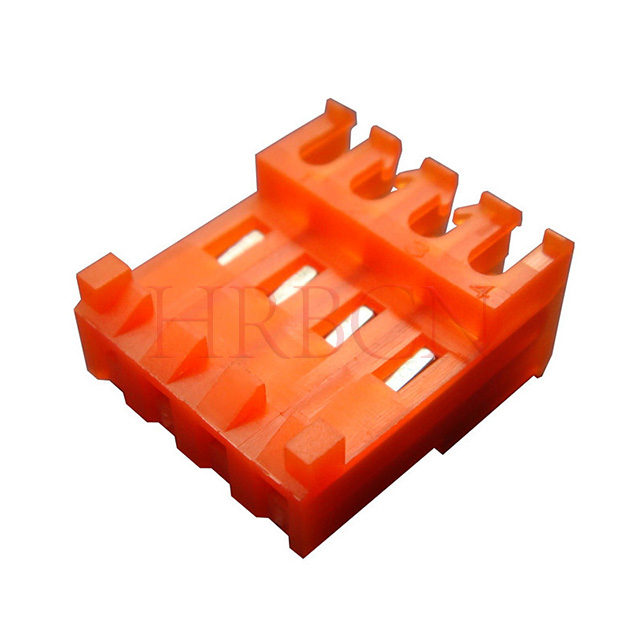

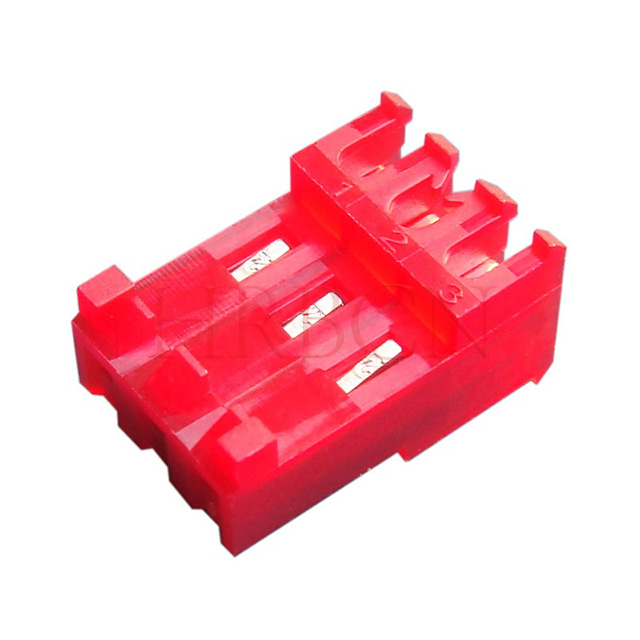

1. Struktura przepustowa IDC o skoku 3,96 mm i kącie 180°

Przyjmuje standardową w branży rozstawę 3,96 mm i prostą konstrukcję 180° do łączenia pośredniego. Doskonale współpracuje ze złączami PCB serii M3965 i M3965R, zapewniając niezawodne połączenie przewód-płytka.

2. Zintegrowane zakładki polaryzacyjne i rampa blokująca

Wbudowane zakładki polaryzacyjne skutecznie zapobiegają odwrotnemu włożeniu i błędom okablowania; rampa blokująca zapewnia szczelne działanie blokujące, aby uniknąć luźnych połączeń spowodowanych wibracjami, zapewniając długoterminową stabilność połączenia.

3. Zaawansowany IDT (technologia przemieszczania izolacji)

Obsługuje jednoetapowe zakończenie przewodu bez zdejmowania izolacji lub dodatkowych narzędzi do zaciskania, co znacznie poprawia wydajność montażu i pasuje zarówno do obsługi ręcznej, jak i zautomatyzowanych linii produkcyjnych.

4. Kompatybilność z szeroką szpilką i przewodem

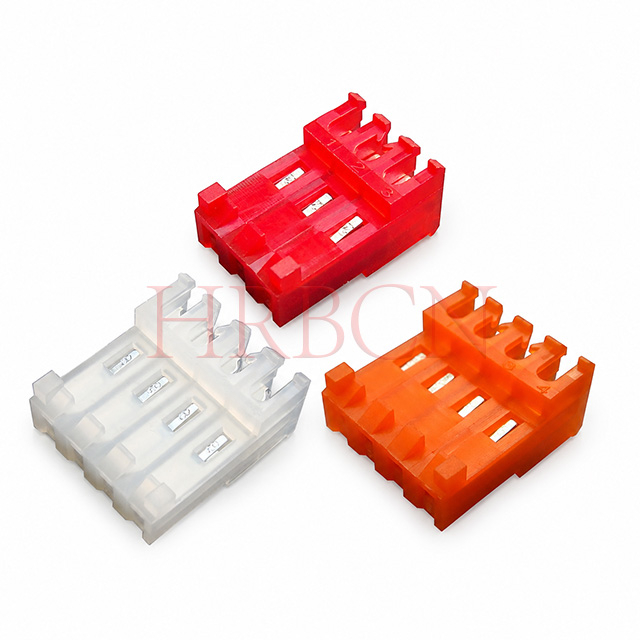

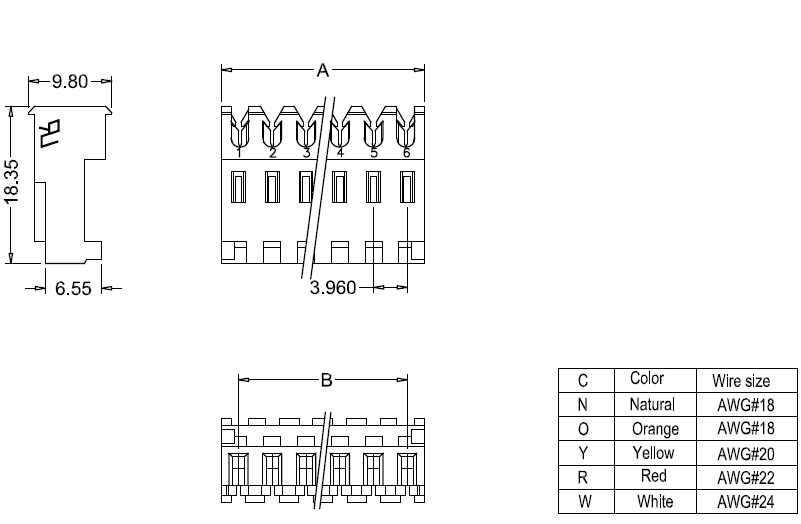

Obejmuje liczbę pinów od 2 do 24, co umożliwia elastyczny wybór. Kompatybilny z przewodami AWG18, AWG20, AWG22 i AWG24; różne kolory obudowy odpowiadają różnym rozmiarom przewodów, co ułatwia identyfikację.

5. Doskonała wydajność elektryczna

Znamionowe dla prądu 5A AC/DC i napięcia 600V AC/DC. Charakteryzuje się maksymalną rezystancją styku 3,0 mΩ, minimalną rezystancją izolacji 5000 MΩ i napięciem wytrzymywanym 2200 V AC, spełniając rygorystyczne wymagania bezpieczeństwa elektrycznego.

6. Trwały materiał i klasa ognioodporności

Obudowa wykonana z nylonu 66 o klasie ognioodporności UL94V-2. Zaciski są wykonane z wysokiej jakości brązu fosforowego, dostępne w wersji cynowanej lub złoconej w celu zwiększenia przewodności i właściwości antykorozyjnych.

7. Pełna zgodność i autoryzowane certyfikaty

Całkowicie zgodny z przepisami RoHS i REACH. Certyfikowany przez UL i cUL (certyfikat nr E304945), wspierający dostęp do rynku dla regionów Europy i Ameryki Północnej.

8. Szeroki zakres temperatur i zastosowań

Działa stabilnie w zakresie -25°C ~ +85°C. Idealny do zakończenia przewodów przemysłowych urządzeń sterujących, sprzętu gospodarstwa domowego i różnych ogólnych produktów elektronicznych. Pasuje do osłon przeciwpyłowych serii M7061, zapewniając dodatkową ochronę przed kurzem i wilgocią.

Ogólne często zadawane pytania

P1: Jaki jest zakres rozstawu i pinów złącza IDC serii M7060?

Odp.: Jest to złącze przelotowe IDC o rozstawie 3,96 mm, obsługujące do wyboru od 2 do 24 styków.

P2: Jakie przekroje przewodów są kompatybilne z tym złączem?

Odp.: Pasuje do przewodów AWG18, AWG20, AWG22 i AWG24, odpowiadających różnym kodom kolorów obudowy.

P3: Jakie są parametry elektryczne i temperatura pracy?

Odp.: prąd znamionowy: 5A AC/DC; Napięcie znamionowe: 600 V AC/DC; Temperatura pracy: -25°C do +85°C.

P4: Jakie są materiały i klasa ognioodporności?

Odp.: Obudowa: Nylon66, UL94V-2; Zacisk: brąz fosforowy z powłoką cynową lub złoconą.

P5: Jakie są funkcje zakładek polaryzacyjnych i rampy blokującej?

Odp.: Wypustki polaryzacyjne zapobiegają odwrotnemu włożeniu; Rampa blokująca zapewnia pewne połączenie i zapobiega luźnym połączeniom.

P6: Czy jest to złącze proste? Jaka jest orientacja?

Odp.: Tak, jest to złącze przelotowe IDC o kącie 180° do łączenia pośredniego.

P7: Do jakich zastosowań nadaje się M7060-NCR?

Odp.: Używane głównie do zakończenia przewodów przemysłowych urządzeń sterujących, sprzętu gospodarstwa domowego i ogólnych produktów elektronicznych.

P8: Czy możesz podać niestandardową liczbę pinów lub kolory?

Odp.: Standardowe piny obejmują od 2 do 24 i dostępnych jest wiele standardowych kolorów. Skontaktuj się z nami w sprawie niestandardowej personalizacji.

Często zadawane pytania techniczne

P1: Dlaczego istnieją dwie wersje złączy IDC: z rampą blokującą i bez rampy blokującej?

Odp.: Zostały zaprojektowane tak, aby odpowiadały różnym scenariuszom niezawodności mechanicznej, kosztów i montażu:

Z rampą blokującą: Dodaj zintegrowane żebra blokujące na obudowie, aby po połączeniu utworzyć fizyczne połączenie zatrzaskowe. Znacząco zwiększa siłę trzymania, jest odporny na wibracje, ciągnięcie kabla i przemieszczenia związane z rozszerzalnością cieplną, zapobiegając przypadkowemu rozłączeniu. Ma na celu zapewnienie warunków pracy o wysokiej niezawodności.

Bez rampy blokującej: Uproszczona konstrukcja obudowy bez zatrzasku blokującego. Łączenie opiera się wyłącznie na tarciu pomiędzy końcówką a głowicą. Niższy koszt materiału, mniejsze wymiary zewnętrzne i łatwiejszy montaż pełnej automatyki, przeznaczony do statycznych, niskonaprężalnych urządzeń konsumenckich w pomieszczeniach zamkniętych.

P2: Jakie są praktyczne różnice w zastosowaniu pomiędzy tymi dwoma typami?

IDC z rampą blokującą

Podstawowa zaleta: Silne działanie antywibracyjne i zapobiegające poluzowaniu, wyraźne słyszalne „kliknięcie” potwierdzające pełne połączenie

Typowe zastosowania: Przemysłowy sprzęt sterujący, moduły napędów silnikowych, urządzenia HVAC, skrzynki sterujące mocą, przenośne przyrządy testowe, sprzęt narażony na częsty transport lub wstrząsy mechaniczne.

Środowisko pracy: Sprzęt podlegający ciągłym wibracjom, cyklicznym zmianom temperatury, zewnętrznemu naprężeniu kabla; produktów, w przypadku których luźne połączenie spowoduje zagrożenie bezpieczeństwa lub wyłączenie sprzętu.

IDC bez rampy blokującej

Podstawowa zaleta: Kompaktowy rozmiar, niższy koszt jednostkowy, płynne wkładanie bez dodatkowego oporu blokowania

Typowe zastosowania: statyczna elektronika użytkowa do wnętrz, moduły oświetleniowe LED, drobny sprzęt AGD, wewnętrzne okablowanie stałe płytek drukowanych, niedrogie akcesoria cyfrowe.

Środowisko pracy: Instalacja statyczna, brak widocznych wibracji/wstrząsów, kable mocowane za pomocą opasek zaciskowych bez siły ciągnącej, transmisja sygnału o niskim zapotrzebowaniu.

P3: Jak wybrać pomiędzy złączami IDC z blokadą i rampą bez blokady?

Postępuj zgodnie z tymi 4 standardami oceny:

Sprawdź stan wibracji i wstrząsów

Jeśli urządzenie pracuje pod wpływem ciągłych wibracji, wstrząsów lub częstych ruchów → Wybierz z rampą blokującą

Jeśli produkt jest zamocowany w pomieszczeniu bez wibracji → Wybierz bez rampy blokującej

Oceń ryzyko luźnego połączenia

Luźne połączenie spowoduje przerwę w zasilaniu, utratę sygnału lub zagrożenie bezpieczeństwa → Wymagana jest wersja z rampą blokującą

Tymczasowe okablowanie wewnętrzne, znikomy wpływ nawet w przypadku rozłączenia → Dopuszczalna wersja bez blokady

Limit kosztów i wolumenu

Ścisła kontrola kosztów BOM, wymagana kompaktowa obudowa → Bez rampy blokującej

Długa żywotność, wysoki standard jakości produktu, tolerancja kosztów → Z rampą blokującą

Zapotrzebowanie na montaż i produkcję

Zautomatyzowana linia do montażu masowego wymagająca niskiego oporu wsuwania → Bez rampy blokującej

Montaż ręczny, wymagana jest wyraźna informacja zwrotna po kliknięciu, aby ocenić pełne włożenie → Z rampą blokującą

P4: Czy konstrukcja rampy blokującej wpływa na kompatybilność z pasującymi gniazdami PCB?

Odp.: Nie. IDC serii M7060 z/bez rampy blokującej ma identyczny skok, układ pinów i rozmiar wewnętrznych zacisków, w pełni kompatybilny z pasującymi złączami PCB serii M3965. Różni się tylko konstrukcja zamka obudowy zewnętrznej, nie ma to wpływu na połączenie elektryczne ani dopasowanie wymiarów.

P5: Czy rampa IDC bez blokady łatwo odpadnie podczas użytkowania?

Odp.: to zależy od warunków pracy. W całkowicie statycznej instalacji z kablem zamocowanym za pomocą odciążenia lub opasek kablowych, tarcie może zagwarantować stabilne połączenie. Jednak pod wpływem wibracji, siły ciągnącej lub cyklicznych zmian temperatury stopniowo się rozluźnia i powoduje przerywane przerwy w sygnale, dlatego nie jest zalecany w scenariuszach przemysłowych o wysokiej niezawodności.
