Niewłaściwy wybór zacisków stwarza poważne ryzyko operacyjne dla systemów elektrycznych. Niedopasowane połączenie zwiększa opór elektryczny, co prowadzi bezpośrednio do niekontrolowanej niestabilności termicznej. W środowiskach o wysokich wibracjach niedopatrzenie to często skutkuje katastrofalną awarią systemu. Inżynierowie i zespoły zakupowe nieustannie poruszają się po fragmentarycznym krajobrazie dotyczącym przekrojów przewodów, wymiarów zakładek, kształtów i materiałów izolacyjnych. Ta złożoność utrudnia określenie komponentów, które równoważą bezpieczeństwo, niezawodność mechaniczną i efektywność przestrzenną.
Wybór właściwych komponentów wymaga ścisłej oceny wymagań mechanicznych i elektrycznych. Poleganie na ogólnych złączach w wyspecjalizowanych zastosowaniach zagraża integralności systemu. Niniejszy przewodnik stanowi ramy techniczne do oceny specyfikacji terminali. Zawiera praktyczne metody dopasowywania typów izolacji do wymagań środowiskowych. Dowiesz się, jak standaryzować zamówienia na zespoły elektryczne, zapewniając, że każde połączenie spełnia rygorystyczne progi wydajności.
Kluczowe dania na wynos
Precyzyjny rozmiar nie podlega negocjacjom: dopasowanie amerykańskiej grubości drutu (AWG) i dokładnej szerokości/grubości wypustki (np. 0,250 x 0,032 cala) ma kluczowe znaczenie, aby zapobiec mikrołukom i mechanicznemu wyciągnięciu.
Izolacja dyktuje zastosowanie: W przypadku gęstych obudów lub zastosowań wysokiego napięcia wymagany jest w pełni izolowany zacisk, aby zapobiec przypadkowym zwarciom, natomiast warianty częściowo izolowane lub nieizolowane nadają się do kontrolowanych środowisk niskiego ryzyka.
Kształt rozwiązuje ograniczenia przestrzenne: wybór pomiędzy orientacją prostą, flagową i typu „na barana” jest tak samo ważny jak wybór rozmiaru podczas projektowania ciasnych obudów.
Nauka o materiałach wpływa na wydajność: Metale nieszlachetne (mosiądz vs. miedź) i galwanizacja (cyna vs. srebro) muszą zostać ocenione pod kątem specyficznych wymagań dotyczących przewodności i narażenia na korozję w środowisku wdrażania.
Spójność narzędzi jest obowiązkowa: Niezawodność końcówki jest wprost proporcjonalna do kalibracji narzędzia do zaciskania i użycia prawidłowego, określonego przez producenta profilu matrycy.
Jak działają terminale zakładkowe
Standardowy terminal Tab zawiera sekcję współpracującą, tuleję z przewodem i tuleję izolacyjną. Wypustki męskie łączą się z zaciskami żeńskimi, dostępne są konstrukcje proste, flagowe i typu piggyback dla różnych układów okablowania i wymagań przestrzennych. Niezawodne połączenie wymaga niskiego oporu elektrycznego, bezpiecznego mocowania przewodu, właściwej izolacji i dobrego kontaktu pomiędzy zaciskami męskimi i żeńskimi. Prawidłowy rozmiar zacisków i napięcie sprężyny pomagają zapobiegać luźnym połączeniom, przegrzaniu i uszkodzeniu połączenia.
Dlaczego warto używać w pełni izolowanych terminali?
Gęsto upakowane panele sterowania stwarzają poważne zagrożenia elektryczne. Samochodowe wiązki przewodów i systemy HVAC działają w niezwykle ciasnych przestrzeniach, gdzie elementy stale się przesuwają z powodu rozszerzalności cieplnej i wibracji mechanicznych. Odsłonięte powierzchnie przewodzące w takich środowiskach prowadzą do katastrofy. Upuszczone narzędzie, przesuwający się drut lub luźny element mogą z łatwością wypełnić szczelinę pomiędzy odsłoniętymi częściami metalowymi. Mostkowanie to powoduje natychmiastowe zwarcia. Wynikające z tego szkody obejmują przepalone bezpieczniki i uszkodzone płyty logiczne aż po poważne pożary instalacji elektrycznej, które niszczą całe szafy sprzętowe.

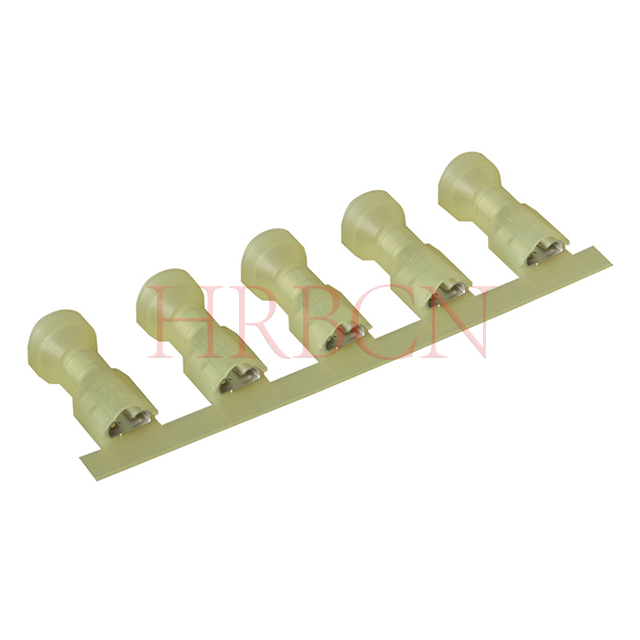

W pełni izolowany terminal eliminuje to specyficzne zagrożenie, całkowicie otaczając zarówno strefę zagniatania przewodu, jak i współpracujący interfejs. Materiał dielektryczny wystaje poza metalowe krawędzie pojemnika. Po całkowitym połączeniu z izolowaną męską końcówką, zero gołego metalu pozostaje odsłonięte. Ta kompletna bariera dielektryczna zapobiega przypadkowemu kontaktowi z sąsiednimi przewodami, uziemionymi elementami obudowy lub narzędziami konserwacyjnymi. Obudowa z nylonu lub PCV działa jak fizyczny zderzak, pochłaniając uderzenia i zapobiegając deformacji lub zwarciu wewnętrznego metalu z pobliskimi powierzchniami przewodzącymi.
Określenie opcji w pełni izolowanych daje bezpośrednie wyniki w zakresie bezpieczeństwa i zgodności. Drastycznie zmniejsza ryzyko zwarć w maszynach wibracyjnych, w których wiązki przewodów często ocierają się o metalowe ramy. Procedury konserwacji na żywo stają się znacznie bezpieczniejsze dla techników rozwiązujących problemy z aktywnymi panelami. Co więcej, komponenty te ułatwiają przestrzeganie rygorystycznych przepisów elektrycznych. Inspektorzy oceniający systemy pod kątem norm NEC lub OSHA aktywnie poszukują odsłoniętych przewodów. Zastosowanie w pełni hermetycznych połączeń świadczy o przestrzeganiu nowoczesnych protokołów bezpieczeństwa, szybciej przechodzi kontrole i zmniejsza długoterminową odpowiedzialność producenta.
Jak wybrać odpowiedni rozmiar terminala
Kompatybilność ze wskaźnikiem drutu (AWG).
Wybór końcówki dopasowanej do średnicy przewodu (AWG) jest ważny dla niezawodnego zaciskania. Typowe kody kolorów obejmują czerwony dla przewodów 22–18 AWG, niebieski dla 16–14 AWG i żółty dla przewodów 12–10 AWG. Zacisk powinien być również dopasowany do typu przewodu, ponieważ przewody linkowe i jednożyłowe mogą wymagać różnych konstrukcji końcówek lub zacisków. Przed zaciśnięciem należy zawsze sprawdzić specyfikację końcówki, aby upewnić się, że zastosowano przewód o właściwym rozmiarze i typie.
Standardy szerokości i grubości zakładek
Terminale z zakładkami są dostępne w standardowych szerokościach, takich jak 0,110 cala, 0,187 cala, 0,205 cala, 0,250 cala i 0,375 cala. Rozmiar 0,250 cala jest powszechnie stosowany w zastosowaniach przemysłowych i motoryzacyjnych, podczas gdy mniejsze rozmiary są często używane w elektronice i urządzeniach AGD. Zarówno szerokość, jak i grubość wypustki muszą prawidłowo pasować do końcówki żeńskiej. Nieprawidłowy rozmiar może spowodować luźne lub zbyt szczelne połączenie, co może prowadzić do słabego styku, przegrzania lub uszkodzenia zacisków.
| Standardowa szerokość (cale) | Standardowa grubość (cale) | Typowe środowiska zastosowań |
| 0,110' | 0,020” / 0,032” | Mikroprzełączniki, przekaźniki, mała elektronika |
| 0,187 ' | 0,020” / 0,032” | Silniki urządzeń, głośniki, obwody o niskim natężeniu |
| 0,205' | 0,020” / 0,032” | Specjalistyczne motoryzacja, specyficzne bloki przekaźników |
| 0,250 ' | 0,032 ' | Sterowanie przemysłowe, wiązki samochodowe, HVAC |
| 0,375 ' | 0,040 ' | Zasilacze wysokoprądowe, ciężkie maszyny |
Natężenie prądu i obciążalność prądowa
Zacisk musi spełniać lub przekraczać maksymalne obciążenie prądowe obwodu. Połączenie działa jak fizyczne wąskie gardło dla przepływu prądu. Jeśli limit obciążalności zacisku jest niższy niż szczytowy prąd obwodu, metal ulegnie przegrzaniu. To naprężenie termiczne pogarsza izolację, osłabia napięcie sprężyny pojemnika i przyspiesza utlenianie. Z biegiem czasu rezystancja zwiększa się, aż do całkowitego zerwania połączenia, często zabierając ze sobą otaczającą osłonę drutu.
Fizyczny rozmiar terminala i metal nieszlachetny określają jego limit obciążalności prądowej. Limit ten jest całkowicie niezależny od dołączonej grubości drutu. Można zacisnąć przewód 10 AWG, który może przenosić 30 amperów, do określonego zacisku. Jeśli jednak interfejs współpracujący tego terminala ma parametry znamionowe tylko dla 15 amperów, połączenie staje się krytycznym punktem awarii. Zawsze sprawdzaj maksymalny prąd znamionowy określonej serii zacisków, upewniając się, że jest zgodny z wartościami znamionowymi wyłącznika znajdującego się powyżej lub bezpiecznika obwodu.
Wymagania dotyczące siły krycia i przechowywania
Siły wstawiania i wyciągania określają mechaniczne wyczucie i bezpieczeństwo połączenia. Siła wsuwania musi być wystarczająco niska, aby umożliwić ręczny montaż bez powodowania powtarzających się urazów związanych z przeciążeniem pracowników na linii produkcyjnej. Siła wyciągania musi być wystarczająco duża, aby zapobiec przypadkowemu rozłączeniu podczas pracy. Powtarzające się połączenia z czasem zmniejszają napięcie sprężyny. Większość standardowych zacisków jest przystosowana do określonej liczby cykli łączeniowych, zanim siła trzymania spadnie poniżej akceptowalnych limitów, co będzie wymagało wymiany gniazda żeńskiego.
Mechanizmy zatrzaskowe zapewniają niezbędną blokadę mechaniczną. Męskie zakładki często mają mały otwór lub wytłoczony wgłębienie w pobliżu końcówki. Gniazda żeńskie mają odpowiedni wypukły występ wewnątrz zwiniętej krawędzi. Po połączeniu guzek zatrzaskuje się w otworze lub wgłębieniu. Ta mechaniczna blokada zapobiega luzowaniu się połączenia pod wpływem naprężeń mechanicznych. Zastosowania narażone na silne wibracje opierają się całkowicie na tych mechanizmach zatrzaskowych, aby zapewnić długoterminową stabilność.
Materiały końcowe i rodzaje izolacji
Wybór metalu podstawowego i poszycia
Mosiądz jest powszechnie używany do zacisków, ponieważ jest trwały, ekonomiczny i odporny na zużycie, podczas gdy stopy miedzi zapewniają lepszą przewodność elektryczną i są często używane do zastosowań o większym natężeniu prądu. Powłoka pomaga chronić zaciski przed utlenianiem i korozją. Cynowanie jest powszechne w zastosowaniach przemysłowych i motoryzacyjnych, natomiast srebrzenie lub złocenie można zastosować, gdy wymagana jest wyższa przewodność lub niezawodna transmisja sygnału.
Porównanie materiałów izolacyjnych
PVC jest powszechnym i niedrogim materiałem izolacyjnym do standardowych zastosowań, ale może stać się kruchy w niskich temperaturach lub pęknąć pod wpływem naprężeń mechanicznych. Nylon zapewnia lepszą elastyczność, odporność na temperaturę oraz odporność na oleje i chemikalia, dzięki czemu nadaje się do zastosowań przemysłowych i motoryzacyjnych. Izolacja termokurczliwa zapewnia dodatkową ochronę przed wilgocią i odciążenie, dzięki czemu jest dobrym wyborem do zastosowań morskich, zewnętrznych i innych narażonych na działanie wody lub mgły solnej.
| Materiał izolacyjny | Maksymalna temperatura | Kluczowe cechy |
| Winyl (PVC) | 105°C (221°F) | Ekonomiczne, standardowa elastyczność, podatność na pękanie na zimno. |
| Nylon | 125°C (257°F) | Odporne na rozpuszczalniki, bardzo trwałe, odporne na rozszczepianie podczas zaciskania. |
| Termokurczliwe | 105°C do 135°C | Wodoodporna uszczelka, klej wewnętrzny, maksymalne odciążenie. |
| Nieizolowany | 150°C+ (302°F+) | Stosowany w ekstremalnie wysokich temperaturach, wymaga zewnętrznej koszulki termokurczliwej, jeśli potrzebne jest uszczelnienie. |
Rozważania dotyczące przechowywania i okresu przydatności do spożycia
Właściwe przechowywanie pomaga zachować jakość izolacji zacisków. Ekspozycja na promieniowanie UV, wysoka wilgotność i bardzo suche warunki mogą uszkodzić izolację z PVC lub nylonu, a także mogą powodować utlenianie części metalowych. Aby zachować elastyczność izolacji i stałą jakość zagniatania, końcówki należy przechowywać w czystym, kontrolowanym środowisku, z dala od bezpośredniego światła słonecznego, nadmiernej wilgoci i skrajnej suchości.
Wymagania dotyczące ochrony środowiska i bezpieczeństwa
Wartości znamionowe temperatury i napięcia
Przy wyborze izolacji zacisków ważne są wartości znamionowe temperatury i napięcia. PVC jest zwykle przystosowany do temperatury do 105°C, podczas gdy nylon zazwyczaj wytrzymuje temperatury do 125°C. Standardowe izolowane zaciski są często przystosowane do napięcia od 300 V do 600 V, w zależności od produktu. Zastosowania charakteryzujące się wyższą temperaturą lub wyższym napięciem mogą wymagać specjalistycznej izolacji lub całkowicie izolowanych konstrukcji zacisków.
Wibracje i naprężenia mechaniczne
Wibracje mogą z czasem osłabić połączenia przewodów, szczególnie w miejscu, gdzie drut wychodzi z tulei zaciskowej. Zaciski z podwójnym zaciskaniem pomagają zmniejszyć to ryzyko, zabezpieczając zarówno żyły przewodu, jak i zewnętrzną izolację. Zapewnia to lepsze odciążenie i sprawia, że połączenie jest bardziej niezawodne w maszynach, pojazdach i innych zastosowaniach charakteryzujących się wysokimi wibracjami.
Certyfikaty branżowe
Certyfikaty terminali pomagają potwierdzić, że komponenty spełniają odpowiednie wymagania bezpieczeństwa i ochrony środowiska. Certyfikaty UL i CSA są powszechnie stosowane w Ameryce Północnej, natomiast dyrektywa RoHS dotyczy substancji niebezpiecznych objętych ograniczeniami. Zastosowania motoryzacyjne i międzynarodowe mogą również wymagać odpowiednich norm SAE, IEC lub DIN. Sprawdzenie wymaganych certyfikatów przed zakupem pomaga zmniejszyć problemy związane ze zgodnością i wyborem komponentów.
Wniosek
Sprawdź aktualne specyfikacje wiązek przewodów, aby zidentyfikować niedopasowane grubości zakładek i nieprawidłowe pary AWG.
Poproś o szczegółowe arkusze specyfikacji producenta, aby zweryfikować ograniczenia obciążalności prądowej i temperatury znamionowe wybranych złączy.
Standaryzuj narzędzia do zaciskania w swoim zakładzie, aby mieć pewność, że profile matryc odpowiadają konkretnym markom terminali w Twoim magazynie.
Wprowadź obowiązkowe testy rozciągania na przykładowych zaciskach przed zatwierdzeniem zamówień masowych lub serii montażowych.
Przejście na w pełni izolowane zaciski nylonowe dla wszystkich paneli o dużej gęstości, aby wyeliminować ryzyko przypadkowego zwarcia.
Często zadawane pytania
P: Jaka jest różnica pomiędzy całkowicie izolowanym terminalem a częściowo izolowanym terminalem?
Odp.: Całkowicie obudowany zacisk pokrywa zarówno bęben przewodu, jak i cały interfejs współpracujący materiałem dielektrycznym. Po podłączeniu żaden goły metal nie jest odsłonięty. Częściowo izolowany zacisk zakrywa jedynie bęben z drutem, pozostawiając metalowe ostrze lub gniazdo odsłonięte po połączeniu.
P: Skąd mam wiedzieć, jakiego rozmiaru terminala z zakładkami potrzebuję?
Odp.: Musisz zmierzyć dwa różne elementy. Najpierw określ średnicę AWG drutu, aby wybrać odpowiedni rozmiar beczki (czerwony, niebieski lub żółty). Po drugie, zmierz dokładną szerokość i grubość dopasowanej końcówki męskiej (np. szerokość 0,250 cala i grubość 0,032 cala), aby wybrać pasujące gniazdo.
P: Kiedy powinienem używać terminala z zakładką flagową zamiast prostego terminala?
Odp.: Używaj terminala flagowego w ciasnych obudowach, w których proste wyjście przewodu uderzałoby w panel lub pokrywę. Kąt 90 stopni prowadzi drut równolegle do współpracującej powierzchni, zapobiegając silnemu zginaniu, naprężeniom mechanicznym lub zmęczeniu drutu.
P: Co to jest terminal typu piggyback tab?
Odp.: Terminal typu piggyback jest komponentem złożonym. Posiada standardowe gniazdo żeńskie do łączenia ze słupkiem, a także zintegrowaną zakładkę męską z tyłu. Umożliwia to układanie wielu połączeń w pojedynczy słupek listwy zaciskowej.
P: Czy mogę użyć standardowego narzędzia do zaciskania na w pełni izolowanym terminalu?
O: Nie. Standardowe narzędzia często miażdżą lub przebijają rozciągniętą izolację. Aby zapewnić gazoszczelne zaciskanie bez niszczenia bariery dielektrycznej, należy użyć zaciskarki zapadkowej z asymetryczną matrycą zaprojektowaną specjalnie do całkowicie izolowanych końcówek.
P: Dlaczego terminale zakładkowe są oznaczone kolorami?
Odp.: Kolory reprezentują zgodność ze standardem branżowym (AWG). Czerwony oznacza 22-18 AWG. Niebieski oznacza 16-14 AWG. Kolor żółty oznacza 12-10 AWG. System ten pozwala technikom szybko zidentyfikować właściwą część używanego drutu.
P: Co się stanie, jeśli użyję terminala żeńskiego 0,250 cala na męskiej końcówce 0,187 cala?
Odp.: Połączenie będzie fizycznie luźne, ponieważ rolki sprężynujące nie będą miały odpowiedniego kontaktu z węższym ostrzem. Ten brak napięcia powoduje wysoki opór elektryczny, mikrołuki, wytwarzanie ciepła i ostatecznie pożar elektryczny.
