Awarie układu elektrycznego i zwarcia łukowe często mają swój początek w jednym, najbardziej wrażliwym punkcie: niewłaściwie dobranych lub odsłoniętych zakończeniach przewodów. Inżynierowie i instalatorzy muszą zrównoważyć wymagania dotyczące szybkiego montażu ze ścisłymi wymogami bezpieczeństwa, ochroną środowiska i zapobieganiem przypadkowym zwarciom w panelach o dużej gęstości. Wybór odpowiedniego, w pełni izolowanego zacisku wymaga wyjścia poza podstawowe dopasowanie średnicy przewodu i oceny materiałów izolacyjnych, geometrii zacisku, anatomii wewnętrznego cylindra i kompatybilności narzędzi w celu zapewnienia długoterminowej niezawodności. Środowiska o wysokich wibracjach, narażenie na wilgoć i gęste opakowania komponentów wymagają rozwiązań w zakresie zakończeń, które eliminują ryzyko przypadkowego kontaktu, przy jednoczesnym zachowaniu optymalnej przewodności. Wyjaśnimy różnice strukturalne pomiędzy różnymi izolowanymi złączami, dzięki czemu można zbudować solidne, bezpieczne w dotyku systemy elektryczne, które wytrzymają rygorystyczne wymagania operacyjne.
Ścisłe kodowanie kolorami AWG: Standardowe kody kolorów (czerwony, niebieski, żółty) określają precyzyjną zgodność z przekrojami przewodów; niedopasowanie prowadzi do mechanicznego wyrwania lub nadmiernego oporu styków.
Materiał decyduje o środowisku: Wybór pomiędzy izolacją PVC, nylonową i termokurczliwą określa tolerancję termiczną terminala, odporność chemiczną i możliwości uszczelnienia środowiskowego.
Oprzyrządowanie ma kluczowe znaczenie: użycie standardowych lub niezapadkowych zaciskarek na w pełni izolowanych końcówkach często powoduje uszkodzenie płaszcza izolacyjnego, unieważnienie certyfikatów bezpieczeństwa i odsłonięcie elementów przewodzących.
Zgodność z wymogami bezpieczeństwa dotykowego: W pełni izolowane konstrukcje nie podlegają negocjacjom w zastosowaniach charakteryzujących się wysokimi wibracjami i dużą gęstością, gdzie sąsiadujące elementy przewodzące stwarzają ryzyko zwarcia.
Wydajność gotowa do pracy w terenie: Wstępnie izolowane zaciski drastycznie skracają czas instalacji podczas napraw w terenie w porównaniu z gołymi zaciskami wymagającymi dodatkowej aplikacji termokurczliwej.
Jak działają w pełni izolowane terminale
Ramowanie problemu (kryteria sukcesu)
Nowoczesne panele elektryczne często zawierają wiele przekaźników, styczników i listew zaciskowych na ograniczonej przestrzeni, co zwiększa ryzyko przypadkowych zwarć. Terminale mogą być również narażone na wibracje, wilgoć, sól i zmiany temperatury w zastosowaniach przemysłowych, morskich i motoryzacyjnych. Niezawodny terminal powinien zapewniać bezpieczne utrzymanie przewodu, dobrą izolację, ochronę przed wilgocią i kompaktową konstrukcję odpowiednią do okablowania o dużej gęstości.
Anatomia niezawodnego połączenia
Zrozumienie wewnętrznej struktury w pełni izolowanego terminala ma kluczowe znaczenie dla określenia prawidłowego komponentu do zastosowań o wysokiej niezawodności. Widoczna plastikowa osłona kryje w sobie zaawansowane technicznie komponenty metalowe przeznaczone do określonych zadań mechanicznych. Instalatorzy muszą rozpoznać, w jaki sposób te wewnętrzne elementy wchodzą w interakcję z miedzianym przewodnikiem podczas procesu zaciskania.
Beczka: metalowy cylinder, w którym drut jest wkładany i zaciskany. Beczki mają szew cieniowany lub lutowany. Cieniowane szwy składają się z metalu zwiniętego w rurkę, która może pęknąć pod agresywnym ciśnieniem zaciskania. Lutowane szwy łączą ze sobą metalowe krawędzie, tworząc solidny cylinder, który wytrzymuje duże siły zaciskania bez deformacji i otwierania, zapewniając doskonałe trzymanie drutu.
Konstrukcja z wejściem lejkowym: Wysokiej jakości końcówki mają wewnętrzny stożek w tulei izolacyjnej. Lejek ten prowadzi cienkie pasma drutu bezpośrednio do lufy. Bez wejścia lejkowego poszczególne żyły miedziane często zaginają się podczas wkładania do izolacji. Złożone żyłki zmniejszają całkowitą masę przewodzącą wewnątrz zacisku, zwiększając opór elektryczny i tworząc lokalne gorące punkty.
Całun: Cecha charakterystyczna w pełni izolowanych konstrukcji. Osłona wystaje poza metalową powierzchnię współpracującą, całkowicie otaczając punkt połączenia po połączeniu. Ta warstwa ochronna gwarantuje, że żaden metal pod napięciem nie pozostanie odsłonięty, zapewniając bezpieczne przed dotykiem środowisko, które ma kluczowe znaczenie dla personelu konserwacyjnego i integralności systemu.
Ogranicznik drutu: Wewnętrzna fizyczna bariera, która zapobiega przepychaniu drutu zbyt daleko przez lufę. Nadmierne włożenie zakłóca mechanizm współpracujący i pogarsza mechaniczną integralność zagniatania.
Ogólna wartość i kompromisy
Wybór odpowiedniego typu terminala wymaga porównania kosztów komponentów z czasem instalacji, wymogami bezpieczeństwa i trwałością środowiskową. Każda konfiguracja terminala oferuje różne korzyści w zależności od kontekstu aplikacji. Technicy pracujący w terenie często wybierają najtańszą opcję, ale specyfikacje techniczne muszą narzucać dokładny styl terminala w zależności od środowiska operacyjnego.
| Typ zacisku | Konstrukcja konstrukcyjna | Podstawowe zalety | Podstawowe wady |
| W pełni izolowane | Kompletna osłona dielektryczna pokrywająca cały metalowy obszar łączenia. | Maksymalna ochrona przed dotykiem, zapobiega przypadkowym zwarciom w gęstych panelach, eliminuje wtórne etapy izolacji. | Większy rozmiar fizyczny, wyższy koszt jednostkowy, ukrywa zaciśnięcie przed kontrolą wzrokową. |
| Częściowo izolowane | Izolacja zakrywa cylinder zaciskany, ale pozostawia odsłonięty pasujący występ/pierścień. | Niższy koszt, łatwiejsza wizualna weryfikacja wprowadzenia przewodu, pasuje do standardowych listew zaciskowych. | Pozostawia metal pod napięciem narażony na przypadkowy kontakt, nieodpowiedni do połączeń przekaźników o dużej gęstości. |
| Gołe terminale | Brak fabrycznej izolacji; solidna metalowa konstrukcja. | Najniższy koszt jednostkowy, najwyższa tolerancja temperaturowa, pozwala na bardzo agresywne zagniatanie profili. | Ze względów bezpieczeństwa wymaga ręcznego nałożenia taśmy termokurczliwej lub elektrycznej, drastycznie wydłużając czas pracy. |
Rodzaje w pełni izolowanych terminali
W pełni izolowane szybkozłącza (Fastons)
Szybkozłącza, często nazywane Fastonami, składają się z całkowicie osłoniętych męskich wypustek i gniazd żeńskich. Zaciski te umożliwiają szybkie podłączanie i rozłączanie bez użycia narzędzi. Pełna izolacja zapewnia, że gdy wtyk męski wsuwa się w żeńskie gniazdo, zachodzące na siebie plastikowe osłony tworzą ciągłą barierę dielektryczną. Technicy polegają na tych złączach w przypadku przekaźników, mikroprzełączników, styczników i modułowych zasilaczy. Zastosowania wymagające częstej konserwacji, wymiany komponentów lub montażu modułowego w dużym stopniu korzystają z w pełni izolowanych szybkozłączy, ponieważ chronią one personel przed obwodami pod napięciem podczas procedur wymiany na gorąco. Podczas okablowania panelu sterowania 24 V DC instalatorzy wykorzystują te rozłączniki do zakończenia wejść wyłączników krańcowych i wyjść elektrozaworów, umożliwiając szybkie rozwiązywanie problemów bez narażania sąsiednich zacisków na zwarcie.

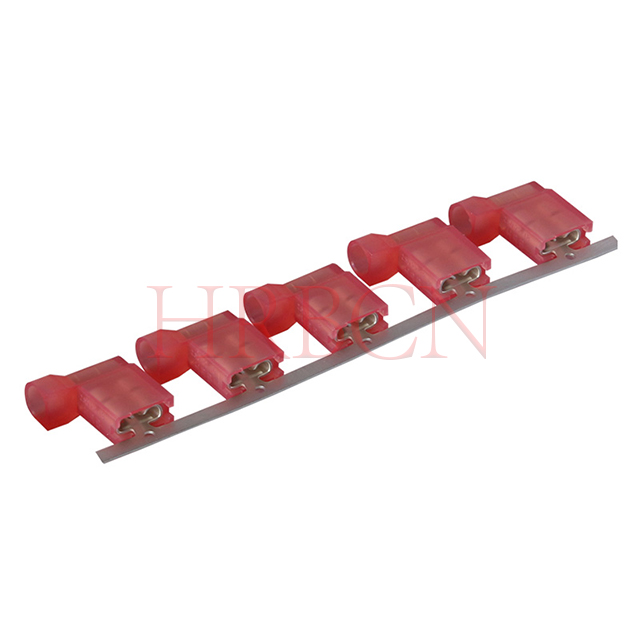

W pełni izolowane terminale flagowe
Zaciski flagowe mają konstrukcję pod kątem 90 stopni, w której szybkozłącze żeńskie jest umieszczone prostopadle do osi przewodu. Pełny płaszcz izolacyjny zakrywa cały zespół kątowy. Inżynierowie wybierają zaciski flagowe do zastosowań w środowiskach o ograniczonej przestrzeni, w których standardowy prosty zacisk spowodowałby ostre zgięcie przewodu w stosunku do ściany obudowy. Ostre zagięcia powodują mechaniczne naprężenia żył miedzianych, co ostatecznie prowadzi do zmęczenia metalu i pęknięcia drutu. Zaciski flagowe prowadzą przewód równolegle do powierzchni współpracującej natychmiast po podłączeniu. Znajdziesz je powszechnie w silnikach urządzeń, szczelnych panelach sterowania i kompaktowych rozdzielnicach samochodowych. Na przykład podczas okablowania kondensatora sprężarki w urządzeniu HVAC odstęp między zaciskami kondensatora a panelem dostępowym często wymaga zacisków flagowych, aby zapobiec zgnieceniu przewodów podczas mocowania panelu.
W pełni izolowane końcówki pierścieniowe i widełkowe
Zaciski oczkowe mają konstrukcję z zamkniętą pętlą, która zapewnia bezpieczne połączenie i jest odpowiednia do zastosowań uziemiających i o wysokich wibracjach. Zaciski widełkowe mają konstrukcję z otwartym widelcem, co pozwala na szybszą instalację, ponieważ śrubę mocującą wystarczy poluzować, a nie usunąć. Wersje w pełni izolowane pomagają chronić obszar zaciskania i zmniejszają ryzyko przypadkowego kontaktu lub zwarcia w panelach sterowania, maszynach i okablowaniu samochodowym.
W pełni izolowane złącza doczołowe i złącza kulowe
Do połączeń przewodowych powszechnie stosuje się złącza stykowe i złącza kulowe. Złącza stykowe trwale łączą dwa przewody od końca do końca, natomiast złącza kulowe wykorzystują części męskie i żeńskie, które można rozłączyć w razie potrzeby. Wersje w pełni izolowane pomagają chronić połączenie przed przypadkowym kontaktem i są szeroko stosowane w wiązkach przewodów, naprawach pojazdów i okablowaniu sterowania przemysłowego.
W pełni izolowane końcówki pinowe i gniazdowe
Zaciski pinowe mają solidną, metalową przedłużkę w kształcie igły, zaprojektowaną do wkładania do specjalistycznych gniazd lub listew zaciskowych typu kompresyjnego. Zaciski gniazdowe zapewniają pasujące gniazdo. W pełni izolowana osłona chroni podstawę sworznia i całe gniazdo. Zaciski te dominują w listwach zaciskowych o dużej gęstości w stylu europejskim i specjalnych połączeniach interfejsu płytki drukowanej (PCB). Sztywny sworzeń zapobiega strzępieniu się lub zerwaniu delikatnej linki pod wpływem śruby ustalającej w listwie zaciskowej. Izolacja zapewnia, że ciasno upakowane kołki nie stykają się ze sobą w miejscu wejścia do obudowy bloku. W instalacjach programowalnego sterownika logicznego (PLC) instalatorzy używają zacisków pinowych do zakończenia drobnożyłowego okablowania we/wy, zapewniając czyste i bezpieczne połączenie z wąskimi zaciskami śrubowymi modułów PLC.
Rozmiary w pełni izolowanych zacisków i kody kolorów AWG
Przemysłowa matryca kolorów
Normy elektryczne wymagają ścisłego systemu kodowania kolorami izolowanych zacisków w oparciu o rozmiary przewodów American Wire Gauge (AWG). Ta uniwersalna matryca zapewnia instalatorom natychmiastową identyfikację prawidłowego zacisku dla danego przewodu, zapobiegając katastrofalnym awariom mechanicznym. Niedopasowanie grubości drutu do rozmiaru końcówki powoduje albo luźne połączenie, które wyciąga się pod napięciem, albo nadmiernie wypełnioną lufę, która nie jest prawidłowo zaciśnięta. Technicy pracujący w terenie muszą zapamiętać tę matrycę kolorów, aby zachować szybkość i dokładność montażu.
| Kolor izolacji | Zakres AWG | Pole przekroju poprzecznego (mm²) | Typowe zastosowania |
| Red | 22–18 AWG | 0,5–1,5 mm² | Niskoprądowe obwody sterujące, okablowanie czujników, podstawowe linie oprzyrządowania, wejścia PLC. |
| Niebieski | 16–14 AWG | 1,5–2,5 mm² | Oświetlenie ogólnego przeznaczenia, akcesoria samochodowe, standardowe obwody sterowania przemysłowego 15 A. |
| Żółty | 12–10 AWG | 4,0–6,0 mm² | Zastosowania wysokoprądowe, główne źródła zasilania, duże obciążenia silników, główne linie uziemiające. |
Ocena liczby splotów drutu w funkcji pojemności lufy końcowej
Dopasowanie kodu koloru AWG jest ważne, ale należy również wziąć pod uwagę konstrukcję drutu. Przewody o tym samym rozmiarze AWG mogą mieć różną liczbę żył i mogą wymagać różnych rozmiarów tulei. Elastyczne przewody o dużej liczbie żył wymagają wystarczającej ilości miejsca, aby wejść do zacisku bez zginania lub rozkładania żył. Gładkie wejście lejka może pomóc w prowadzeniu drutu do cylindra i poprawić jakość zagniatania. Przed zaciśnięciem zawsze sprawdź, czy tuleja zaciskowa jest odpowiednia zarówno dla średnicy drutu, jak i rodzaju drutu.
PVC vs. Nylon vs. Izolacja termokurczliwa
PVC (polichlorek winylu)
PVC to ekonomiczny materiał izolacyjny powszechnie stosowany w wewnętrznych panelach sterowania i standardowym okablowaniu elektrycznym. Zapewnia dobrą ochronę w normalnych warunkach pracy i obsługuje standardowe kodowanie kolorami terminali. Jednakże PCW może stać się kruchy w bardzo niskich temperaturach i może na niego wpływać niektóre chemikalia. W środowiskach zewnętrznych, w których panuje wysoka temperatura lub są narażone na działanie środków chemicznych, bardziej odpowiedni może być nylon lub inne trwalsze materiały izolacyjne.
Nylon (poliamid)
Izolacja nylonowa zapewnia lepszą elastyczność, odporność na temperaturę i odporność na oleje i chemikalia niż standardowe PCV. Półprzezroczysta konstrukcja może również ułatwić sprawdzenie ułożenia drutu przed zaciśnięciem. Wiele końcówek nylonowych obsługuje podwójne zaciskanie, aby zabezpieczyć izolację przewodu i drutu, zapewniając lepsze odciążenie. Te cechy sprawiają, że końcówki nylonowe nadają się do stosowania w samochodach, ciężkich maszynach i innych środowiskach o wysokiej wibracji lub w trudnych warunkach.
Termokurczliwe z podszewką samoprzylepną
Zaciski termokurczliwe zapewniają silną ochronę przed wilgocią, solą i chemikaliami. Po podgrzaniu zewnętrzna izolacja kurczy się wokół drutu, podczas gdy wewnętrzny klej tworzy szczelne połączenie i zapewnia dodatkowe odciążenie. Dzięki temu zaciski termokurczliwe nadają się do zastosowań morskich, motoryzacyjnych i innych, gdzie okablowanie jest regularnie narażone na działanie wody lub trudnych warunków.
| Elastyczność | materiału izolacyjnego | Temperatura znamionowa | Odporność na środowisko |
| PCV | Niski (sztywny) | Do 105°C | Zasadowy pył i przypadkowy kontakt. Słaba odporność chemiczna. |
| Nylon | Wysoki | Do 105°C (lepsza wydajność w niskich temperaturach) | Odporny na oleje, rozpuszczalniki i płyny hydrauliczne. Doskonałe odciążenie. |
| Termokurczliwe | Średni (sztywny po utwardzeniu) | Do 125°C | 100% wodoodporny, uszczelnia sól i korozję. Maksymalne odciążenie. |
Wniosek
Sprawdź wszystkie obecne narzędzia montażowe na hali produkcyjnej, aby zagwarantować całkowitą kompatybilność z izolowanymi profilami zaciskania końcówek, usuwając wszelkie matryce przypominające przekłuwanie.
Poproś o arkusze specyfikacji producenta dla wszystkich terminali wejściowych i przejrzyj je, aby zweryfikować ograniczenia termiczne, parametry dielektryczne i certyfikaty UL/CSA.
Standaryzuj pojemniki do przechowywania zapasów za pomocą ścisłych kodów kolorów AWG, aby fizycznie uniemożliwić technikom pomylenie przekrojów przewodów i rozmiarów zacisków podczas szybkiego montażu.
Wdrożyć obowiązkowe protokoły testów rozciągania dla pierwszego artykułu w każdej nowej serii wiązek przewodów, aby sprawdzić integralność mechaniczną przed rozpoczęciem masowej produkcji.
Często zadawane pytania
P: Jaka jest różnica pomiędzy całkowicie izolowanym terminalem a częściowo izolowanym terminalem?
Odp.: W pełni izolowany terminal posiada plastikową osłonę, która całkowicie zakrywa metalowy obszar łączenia, zapobiegając przypadkowemu kontaktowi z metalem pod napięciem po podłączeniu. Częściowo izolowany terminal zakrywa jedynie cylinder zaciskany, pozostawiając metalową wypustkę, pierścień lub sworzeń narażony na potencjalne zwarcie.
P: Co to jest wejście lejka w całkowicie izolowanym terminalu?
Odp.: Wejście lejka to wewnętrzne zwężenie wewnątrz plastikowej tulei terminala. Działa jako prowadnica, która płynnie wprowadza wszystkie cienkie pasma drutu do metalowej beczki. Zapobiega to zwijaniu się żyłek, zapewniając maksymalną przewodność i zapobiegając słabym zacięciom.
P: Czy mogę używać standardowego narzędzia do zaciskania nieizolowanych przewodów na całkowicie izolowanym terminalu?
Odp.: Nie. W zaciskarkach do drutu gołego stosowane są matryce przebijające przeznaczone do przebijania metalu. Użycie ich na izolowanym terminalu spowoduje przecięcie plastikowej osłony, zniszczenie izolacji, odsłonięcie przewodu pod napięciem i unieważnienie oceny bezpieczeństwa. Należy zastosować matrycę owalną lub asymetryczną przeznaczoną do końcówek izolowanych.
P: Dlaczego izolacja pęka lub pęka, gdy zaciskam końcówkę?
Odp.: Izolacja pęka z trzech głównych powodów: użycia niewłaściwego narzędzia do zaciskania (np. matrycy do przekłuwania), zaciskania końcówki w ujemnych temperaturach (co powoduje, że PCV staje się kruchy) lub próby wciśnięcia zbyt dużego przekroju drutu do zbyt małej tulei zaciskowej.
P: Jak wybrać pomiędzy całkowicie izolowanymi końcówkami z nylonu i PVC?
Odp.: Wybierz PCV do standardowych, ekonomicznych zastosowań wewnętrznych, w których temperatury pozostają stabilne. Wybierz nylon do środowisk o wysokich wibracjach, narażenia na działanie chemikaliów lub rozpuszczalników lub do zastosowań w zimnej pogodzie, ponieważ nylon jest bardzo elastyczny, odporny na pękanie i często zapewnia lepsze zabezpieczenie przed naprężeniami mechanicznymi.
P: Czy standardowe, w pełni izolowane terminale są wodoodporne?
O: Nie. Standardowe, w pełni izolowane końcówki z PVC i nylonu chronią przed przypadkowym kontaktem i kurzem, ale nie uszczelniają wody. Do połączeń wodoodpornych należy zastosować końcówki termokurczliwe z wewnętrzną warstwą kleju, która topi się i uszczelnia połączenie.
