Definicja P/N
M20032 -1X 4-W -SP
① ② ③ ④ ⑤
①M20032: seria HRB, wtyczka
②1: pojedynczy rząd;
③4: Liczba pinów
④W: Kolor obudowy jest biały
⑤SP: Z zatrzaskową przegrodą zabezpieczającą uszy

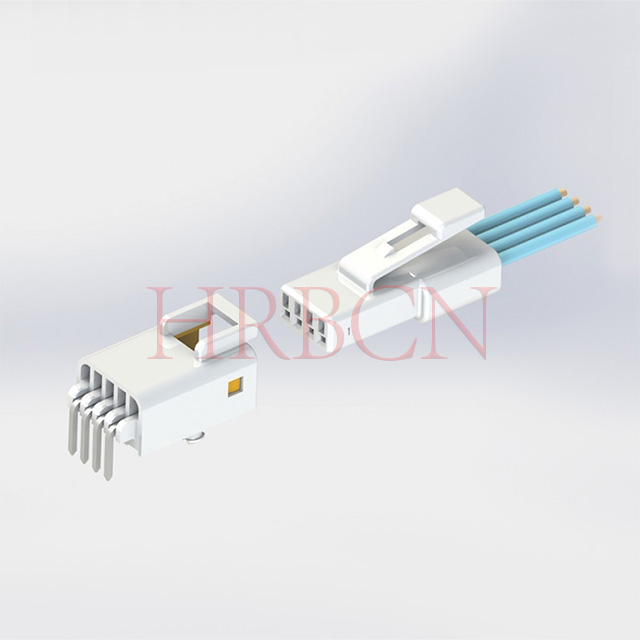

M20036R -1X 4-W -SP
① ② ③④ ⑤

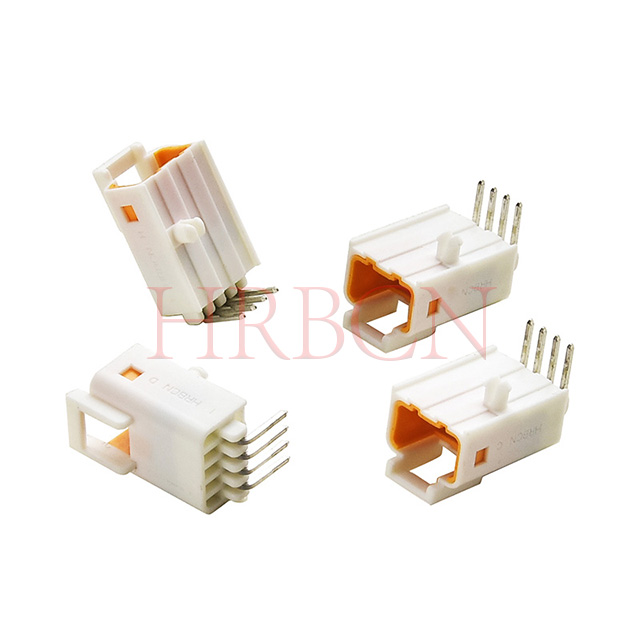

①M20036R: seria HRB, złącze PCB 90°
②1: pojedynczy rząd;
③ 4: Liczba pinów
④ W: Kolor obudowy jest biały
⑤SP: Z zatrzaskową przegrodą zabezpieczającą uszy
Kluczowe funkcje
- Stopień wodoodporności i pyłoszczelności IP67 zgodny z normą IEC 60529 do stosowania w trudnych warunkach
- Złącze PCB o kącie prostym 90° w kształcie litery L oszczędza przestrzeń do montażu płytek PCB w pionie w przypadku urządzeń o kompaktowym układzie
‑ Przegroda zabezpieczająca zatrzask (wersja SP): chroni mechanizm zatrzasku przed niezamierzonymi uderzeniami i uszkodzeniami w wyniku wciśnięcia

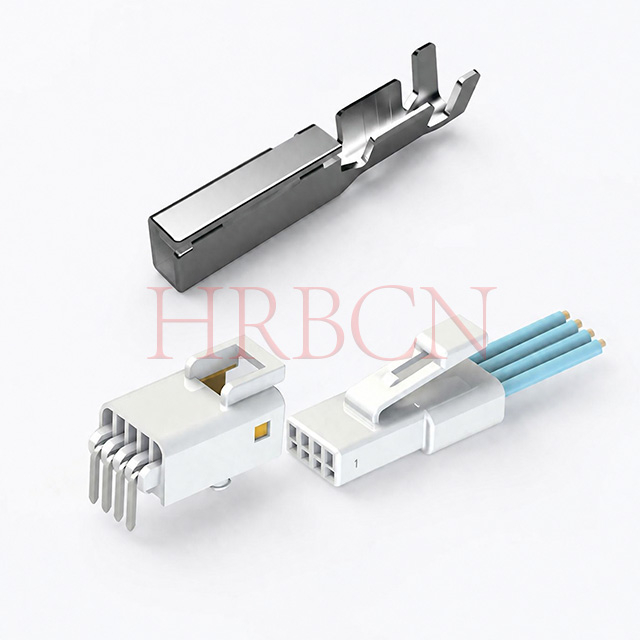

‑ Blokada dodatkowa TPA zapobiega cofaniu się terminala pod wpływem wibracji i wstrząsów, zapewniając stabilne i długotrwałe połączenie

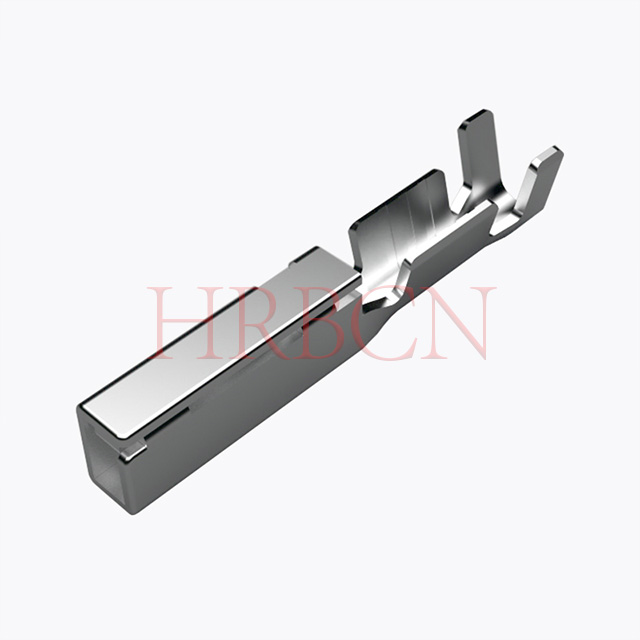

‑ Obudowa trudnopalna PBT UL94 V-0, cynowane styki z brązu fosforowego, szeroki zakres temperatur -40℃ ~ +130℃
‑ Znamionowe napięcie 3 A / 100 V DC/AC, kompatybilne z przewodami AWG 22-24
- Zintegrowane silikonowe elementy uszczelniające zapewniają niezawodną wodoodporność
- Zgodny z RoHS i REACH
Pola aplikacji
Wodoodporne złącza HRB są szeroko stosowane w wielu scenariuszach zastosowań w trudnych warunkach, zapewniając stabilny sygnał i
przenoszenie mocy do urządzeń zewnętrznych i zorientowanych na mobilność.
- Sprzęt do użytku na zewnątrz : Kosiarki do trawy i inne maszyny ogrodnicze są odporne na kurz, wilgoć i wahania temperatury zewnętrznej.
- System surround 360° pojazdu : samochodowe systemy panoramicznego obrazowania, niezawodne połączenie sygnału z kamery w pojeździe
przenoszenie.
- Rolniczy UAV : Rolnicze drony opryskowe, odporne na wilgoć, kurz i trudne warunki panujące w gospodarstwie.
- Samochodowa kamera cofania : Wiązka przewodów samochodowej kamery cofania, stabilny sygnał wyjściowy dla komponentów wizyjnych pojazdu.
- Rowery outdoorowe : rowery elektryczne i rowery outdoorowe, trwałe połączenie obwodów zasilania i sygnałowych.
- Wózek inwalidzki z napędem : Elektryczne wózki inwalidzkie gwarantują bezpieczne i niezawodne połączenie zasilania dla urządzeń ułatwiających poruszanie się.
