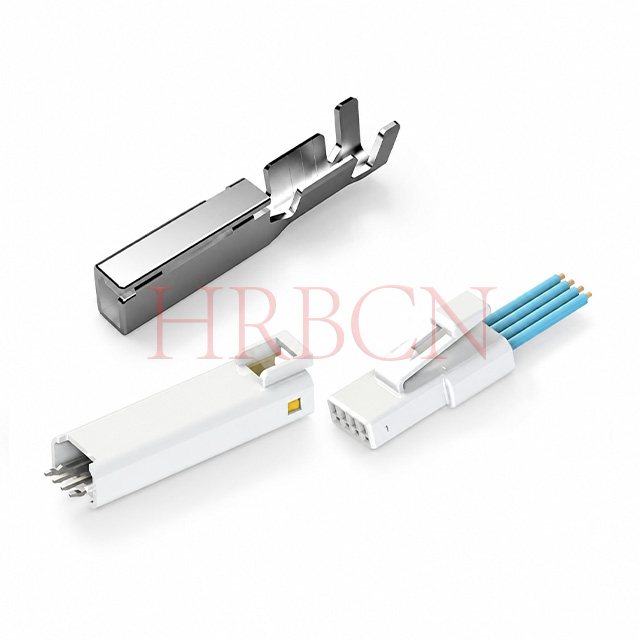

P: Jaką orientację złącza przyjmuje to dwurzędowe wodoodporne złącze przewód-płytka o średnicy 2,0 mm?
Odp.: Ta seria jest wyposażona w proste pionowe złącze PCB o kącie 180°, różniące się od wersji kątowej 90°. Przeznaczony jest do przelotów pionowych
lutowanie otworów na płytkach PCB.
P: Jaki przekrój przewodu jest zgodny z tym dwurzędowym wodoodpornym złączem przewód-płytka?

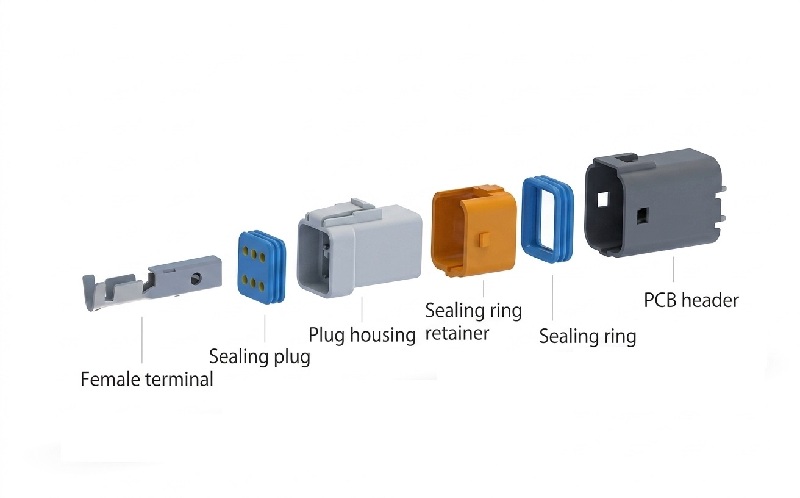

Odp.: Obsługuje przewody AWG 22-24. Proszę wybrać dopasowane uszczelki z drutu silikonowego w oparciu o rzeczywistą średnicę zewnętrzną drutu.
P: Czy to dwurzędowe złącze zachowuje stopień ochrony IP67 po pełnym połączeniu?
O: Tak. Osiąga stopień ochrony IP67 zgodnie z normą IEC 60529 po całkowitym połączeniu i zmontowaniu z odpowiednimi uszczelkami drutowymi. Nie nadaje się do
ciągłe zanurzenie w głębokiej wodzie.
P: Jaka liczba pinów jest dostępna dla serii M20036-2XN-W?

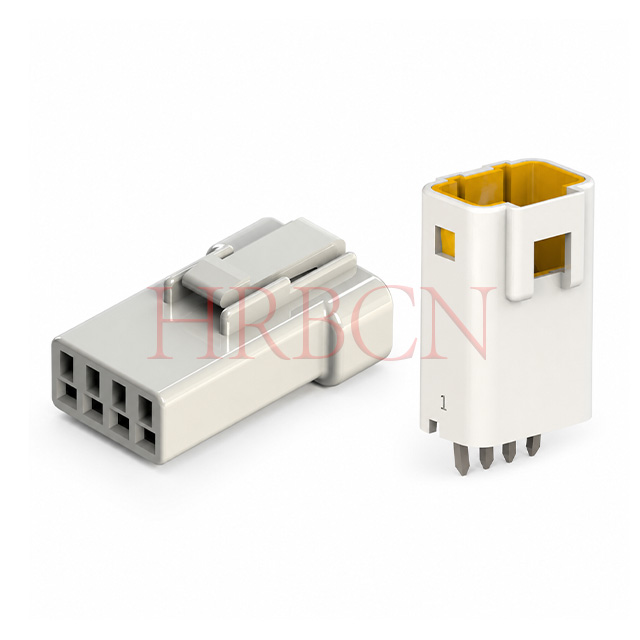

Odp.: Dostępne są konfiguracje dwurzędowe z 3 lub 4 pinami w każdym rzędzie, a mianowicie opcje 2×3-pinowe i 2×4-pinowe.
P: Jaka jest siła wkładania i wyjmowania tego wodoodpornego złącza przewód-płytka o średnicy 2,0 mm?
Odp.: Maksymalna siła wkładania na kołek wynosi 8 N, a minimalna siła wyciągania na kołek wynosi 0,98 N. Warunki testu: test z wyłączonymi zamkami przy prędkości 5±2 mm/s. Nadmierna siła połączenia może uszkodzić obudowę lub zaciski.
P: Jaką siłę mocowania terminala może zapewnić obudowa?

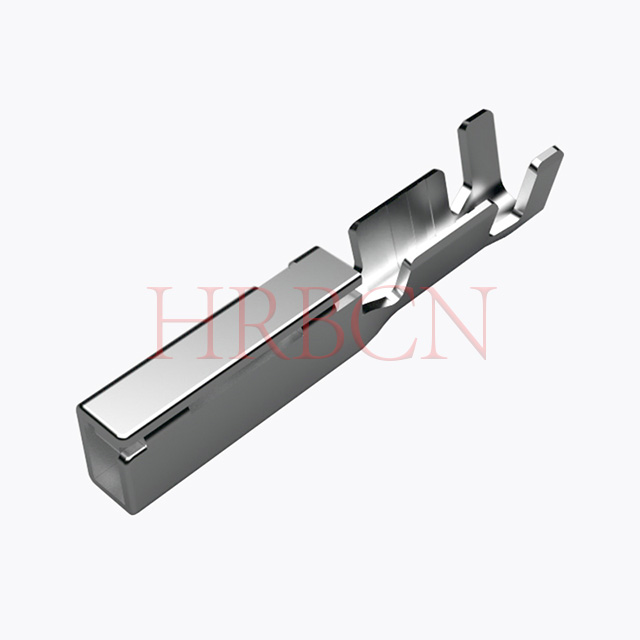

Odp.: Minimalna siła mocowania zaciskanej końcówki wewnątrz obudowy wynosi 24,5 N. Zapobiega to cofaniu się końcówki pod wpływem wibracji, wstrząsów i naprężeń związanych z ciągnięciem przewodu. Nieprawidłowe włożenie terminala zmniejszy wydajność retencji.
P: Jaka jest siła blokady obudowy złącza?
Odp.: Siła blokady obudowy z blokadą wymuszoną ≥50 N, testowana przez osiowe ciągnięcie współpracujących złączy przy prędkości 1–5 mm/s. Solidna konstrukcja blokująca zapewnia stabilne połączenie w trudnych warunkach wibracyjnych.
P: Jaką odporność na wibracje oferuje to wodoodporne złącze 2,0 mm?
Odp.: Połączone złącze wytrzymuje drgania o częstotliwości od 10 Hz do 500 Hz, 15 minut na cykl, 12 cykli w każdym z trzech wzajemnie prostopadłych kierunków (łącznie 36 cykli, około 9 godzin). Po badaniu: brak uszkodzeń wyglądu, rezystancja styku ≤20 mΩ i chwilowa nieciągłość ≤1 mikrosekunda.
P: Jaki poziom wstrząsów mechanicznych może wytrzymać złącze?
Odp.: Wytrzymuje wstrząs półsinusoidalny o sile 50 g i czasie trwania 11 ms zastosowany w osiach ±X, ±Y, ±Z (łącznie 18 wstrząsów). Rezystancja styku po teście pozostaje ≤20 mΩ z nieciągłością ≤1 mikrosekundy, zapewniając niezawodną transmisję sygnału/mocy w warunkach uderzenia.
P: Jak złącze działa w warunkach szoku termicznego?
Odp.: Niepołączone próbki poddawane są 48 cyklom w temperaturze od -40°C do +130°C z 30-minutowym przebywaniem w każdym skrajnym punkcie. Po badaniu: rezystancja styku ≤20 mΩ, brak przebicia dielektryka przy 500 V AC i rezystancja izolacji ≥500 MΩ, odpowiednia do trudnych warunków o wysokich temperaturach.
