Definicja P/N
M20032 -2X N -W
① ② ③ ④
①M20032: seria HRB, wtyczka
②2: podwójny rząd;
③N: Liczba pinów w rzędzie 3/4 piny
④W: Kolor obudowy jest biały
M20036 -2X N -W
① ② ③ ④

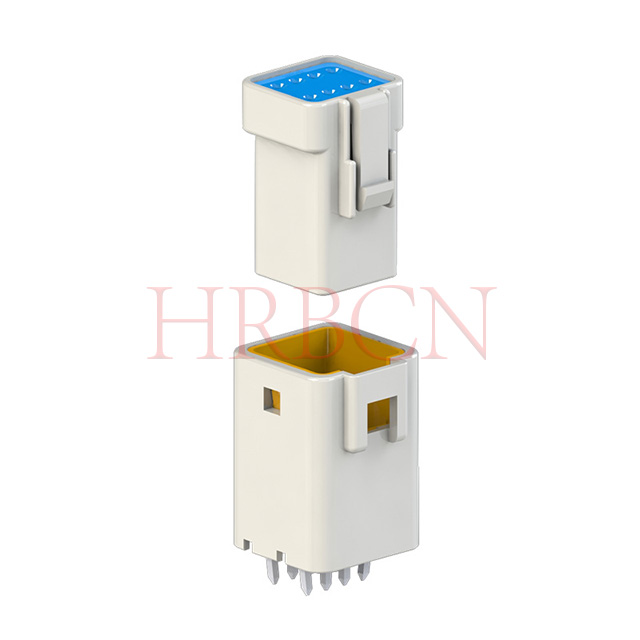

①M20036: seria HRB, złącze PCB 180°
② 2: podwójny rząd;
③ N: Liczba pinów w rzędzie 3/4 piny
④W: Kolor obudowy jest biały
Kluczowe funkcje
Stopień wodoodporności i pyłoszczelności IP67 zgodnie z normą IEC 60529 do pracy w zapylonych i wilgotnych warunkach zewnętrznych

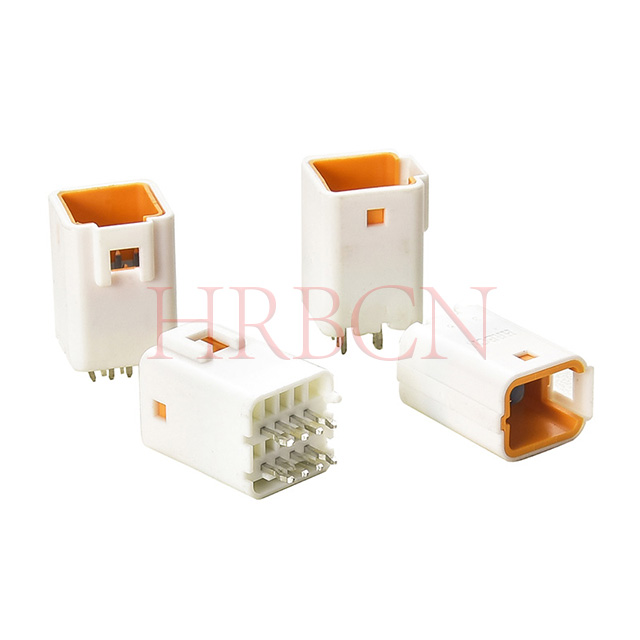

Dwurzędowe, proste, pionowe złącze PCB o kącie 180°, kompaktowy układ o dużej gęstości do połączeń przewodów z płytką drukowaną do montażu na płytce drukowanej
Mechanizm dodatkowej blokady TPA zapobiega cofaniu się zacisków pod wpływem wibracji i wstrząsów, zapewniając długoterminową niezawodność wiązki przewodów

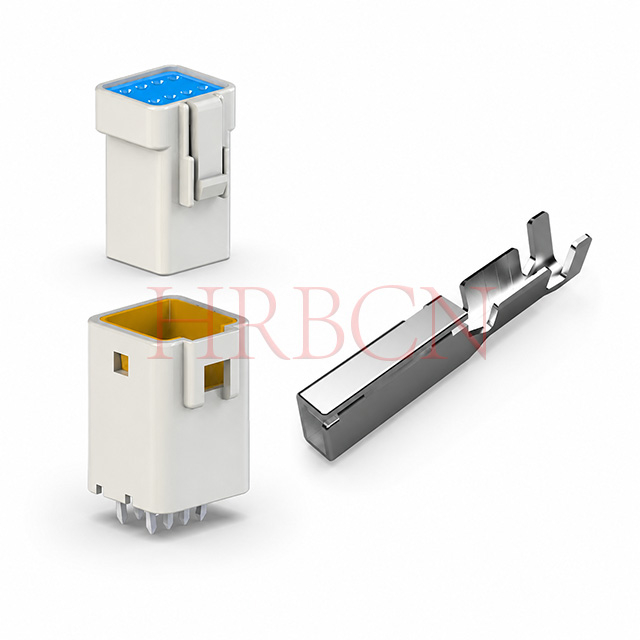

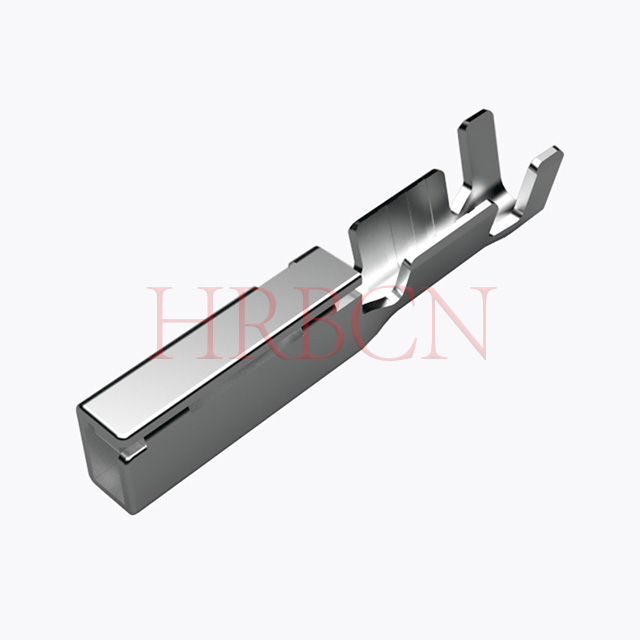

Obudowa trudnopalna PBT UL94 V-0, styki ze stopu miedzi cynowane, szeroki zakres temperatur pracy: -40℃ ~ +130℃
Znamionowe napięcie 3A / 100 V AC/DC, obsługuje przewody o średnicy AWG 22-24
Zintegrowane silikonowe elementy uszczelniające zapewniają całkowite uszczelnienie po całkowitym połączeniu

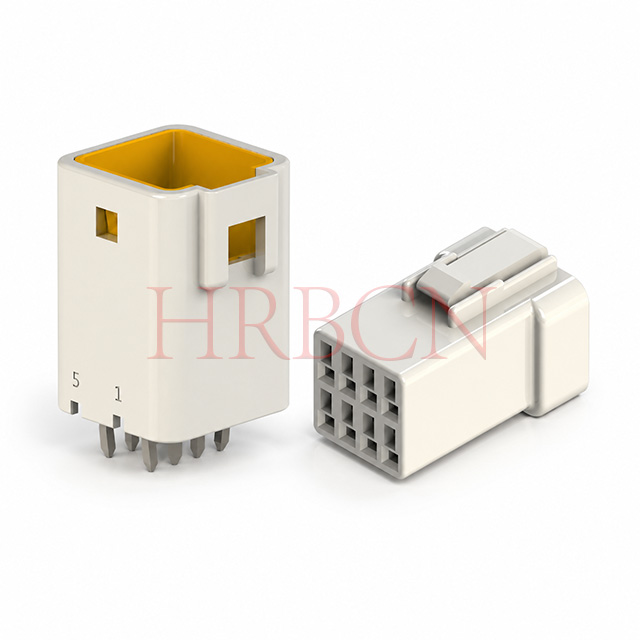

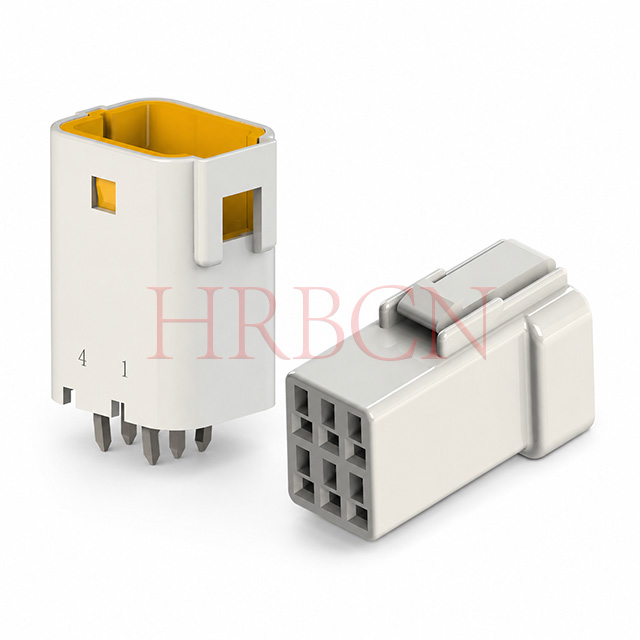

Dostępne w konfiguracjach dwurzędowych 2×3-pinowe, 2×4-pinowe
Zgodny z RoHS i REACH
Pola aplikacji
Wodoodporne złącza HRB są szeroko stosowane w wielu scenariuszach zastosowań w trudnych warunkach, zapewniając stabilny sygnał i
przenoszenie mocy do urządzeń zewnętrznych i zorientowanych na mobilność.
- Sprzęt do użytku na zewnątrz : Kosiarki do trawy i inne maszyny ogrodnicze są odporne na kurz, wilgoć i wahania temperatury zewnętrznej.
- System surround 360° pojazdu : samochodowe systemy panoramicznego obrazowania, niezawodne połączenie sygnału z kamery w pojeździe
przenoszenie.
- Rolniczy UAV : Rolnicze drony opryskowe, odporne na wilgoć, kurz i trudne warunki panujące w gospodarstwie.
- Samochodowa kamera cofania : Wiązka przewodów samochodowej kamery cofania, stabilny sygnał wyjściowy dla komponentów wizyjnych pojazdu.
- Rowery outdoorowe : rowery elektryczne i rowery outdoorowe, trwałe połączenie obwodów zasilania i sygnałowych.
- Wózek inwalidzki z napędem : Elektryczne wózki inwalidzkie gwarantują bezpieczne i niezawodne połączenie zasilania dla urządzeń ułatwiających poruszanie się.
