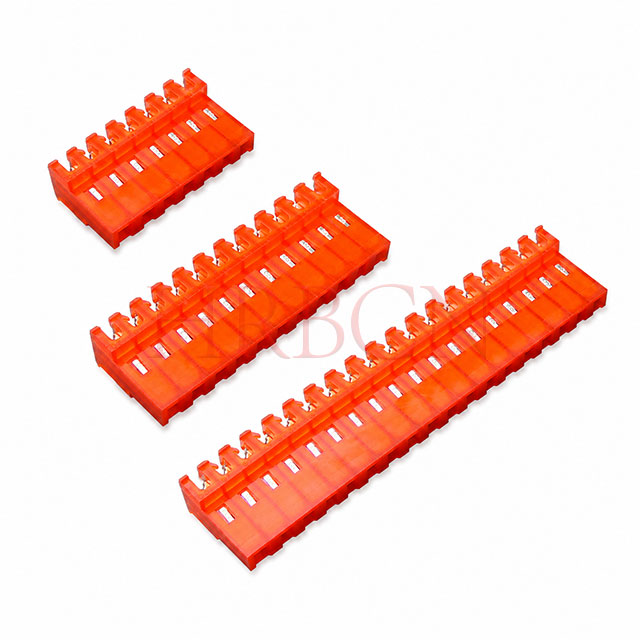

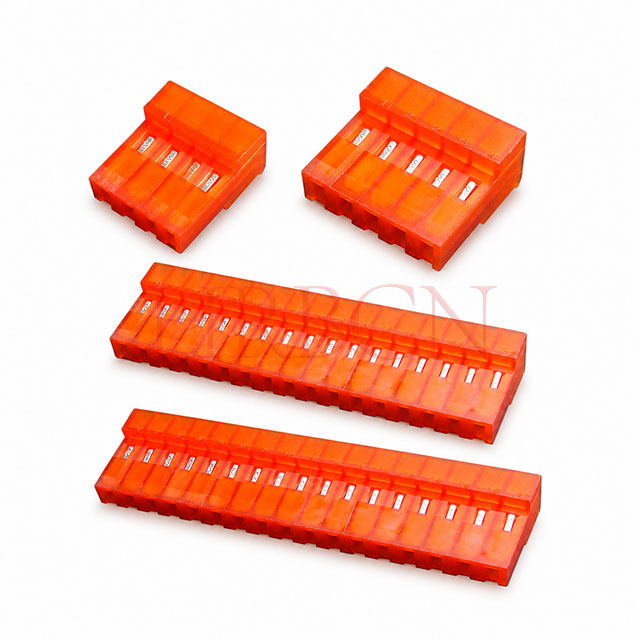

Złącze IDC o rozstawie 3,96 mm bez rampy blokującej

Złącze IDC serii M7060 o rozstawie 3,96 mm bez rampy blokującej, zakończenie zamknięte pod kątem 90° i przelotowe pod kątem 180°, 2–24 styki. Obudowa UL94V-2 Nylon 66, końcówki z brązu fosforowego pokryte cyną/złotą powłoką. Obudowa oznaczona kolorami pasuje do przewodów AWG18~AWG24. Idealny do połączeń przewód-przewód i przewód-płytka w urządzeniach gospodarstwa domowego i oświetleniu LED.
  • W pełni zgodny z RoHS i REACH
  • Certyfikat UL i cUL
  • Obudowa trudnopalna UL 94V-2
Stan dostępności:
Ilość：
Zapytaj Dodaj do koszyka zapytań

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


Skok IDC 3,96 bez blokujących zakładek polaryzacyjnych


Złącze raster 3,96 mm do łączenia pośredniego, technologia przemieszczania izolacji (IDT), do pojedynczych przewodów, bez rampy blokującej, z zakładkami polaryzacyjnymi lub bez.


Definicja P/N HRB

M7060-NCPR

      ①②③④⑤⑥

①M7060: seria HRB

②Bez R (puste): Przesuw o 180°

③N: Liczba pinów: 2-24

④C: Kolor obudowy, patrz wyjaśnienie poniższej tabeli

⑤P: Bez rampy blokującej

⑥R: Z zakładkami polaryzacyjnymi

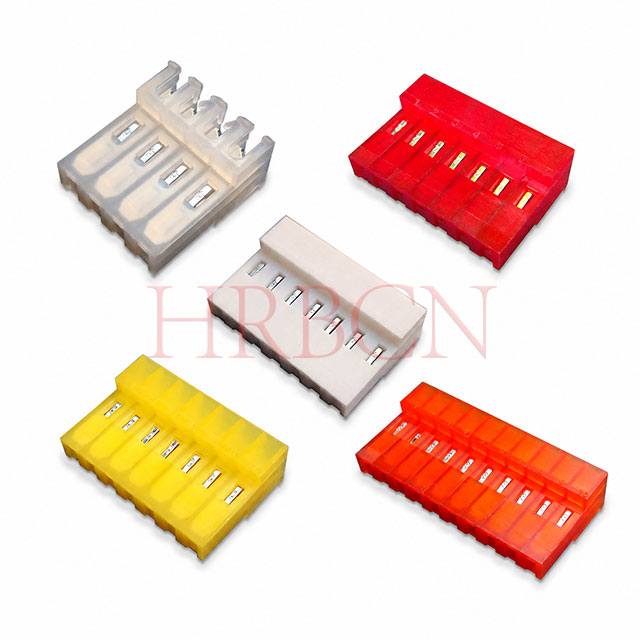

C Kolor Rozmiar drutu
N Naturalny AWG18
O Pomarańczowy AWG18
Y Żółty AWG20
R Red AWG22
W Biały AWG24

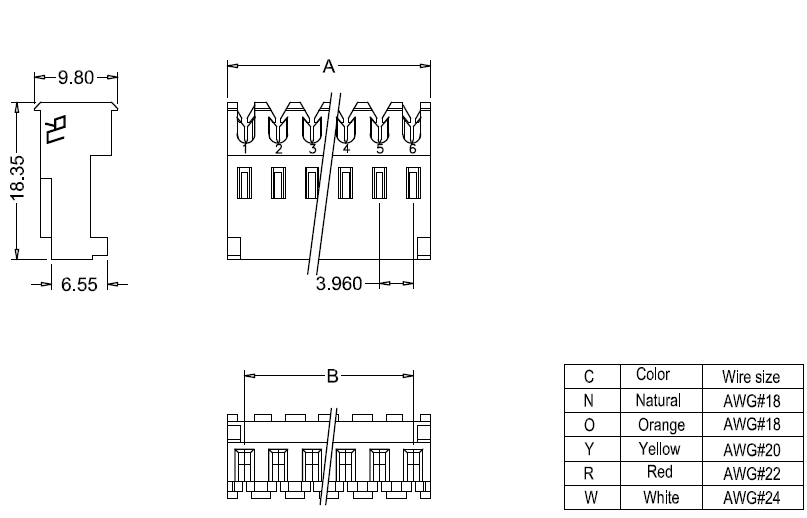

Wymiary M7060-NCPR

Wymiary M7060-NCPR IDC

Nr  części
Dimensions Nr  części
Dimensions Nr  części
Dimensions
UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



Definicja P/N HRB

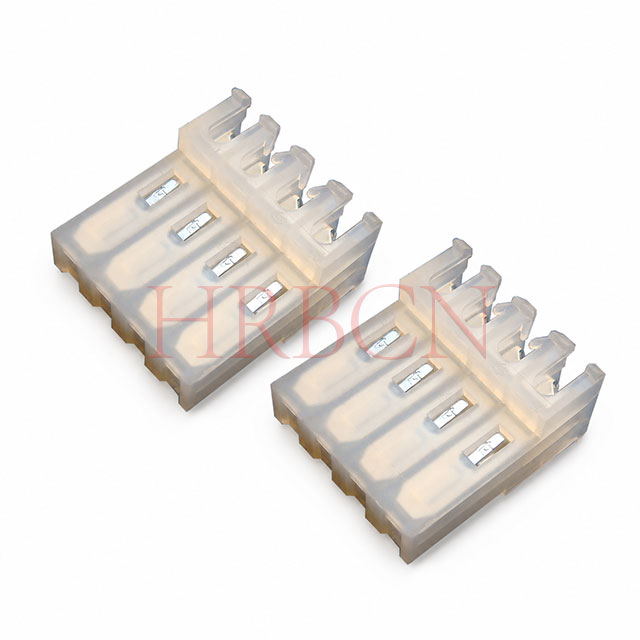

M7060-NCP

      ①②③④⑤⑥

①M7060: seria HRB

②Bez R (puste): Przesuw o 180°

③N: Liczba pinów: 2-24

④C: Kolor obudowy, patrz wyjaśnienie poniższej tabeli

⑤P: Bez rampy blokującej

⑥Bez R (puste): Bez zakładek polaryzacyjnych

C Kolor Rozmiar drutu
N Naturalny AWG18
O Pomarańczowy AWG18
Y Żółty AWG20
R Red AWG22
W Biały AWG24

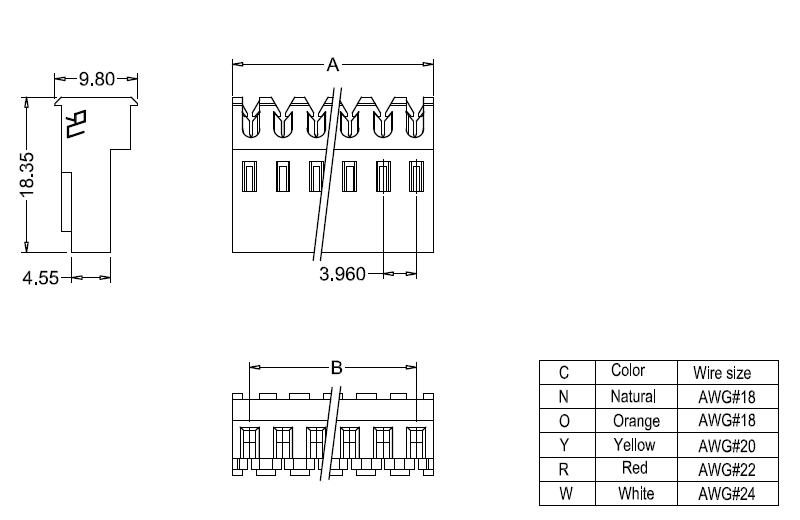

Wymiary M7060-NCP

Wymiary IDC M7060-NCP


Nr  części
Dimensions Nr  części
Dimensions Nr  części
Dimensions
TYP  UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B TYP  UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B TYP  UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




Definicja P/N HRB

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: seria HRB

②R: Zamknięty koniec 90°

③N: Liczba pinów: 2-24

④C: Kolor obudowy, patrz wyjaśnienie poniższej tabeli

⑤P: Bez rampy blokującej

⑥R: Z zakładkami polaryzacyjnymi

C Kolor Rozmiar drutu
N Naturalny AWG18
O Pomarańczowy AWG18
Y Żółty AWG20
R Red AWG22
W Biały AWG24

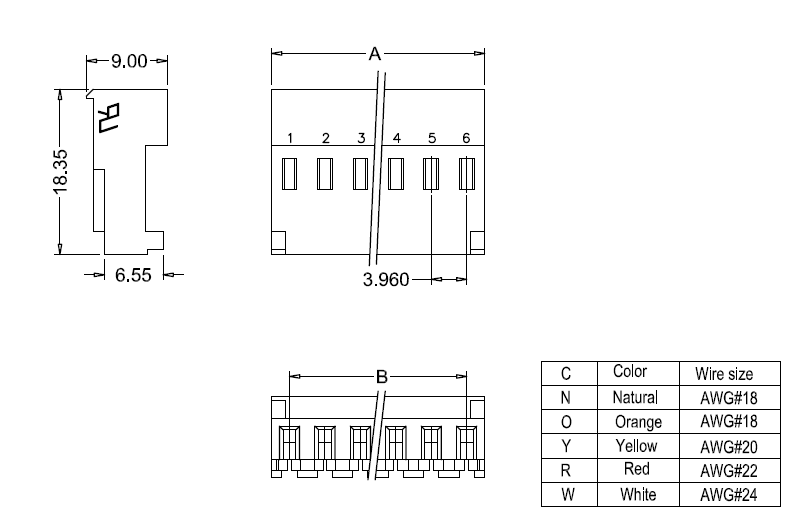

Wymiary M7060R-NCPR

Wymiary M7060R-NCPR IDC

Nr  części
Dimensions Nr  części
Dimensions Nr  części
Dimensions
UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



Definicja P/N HRB

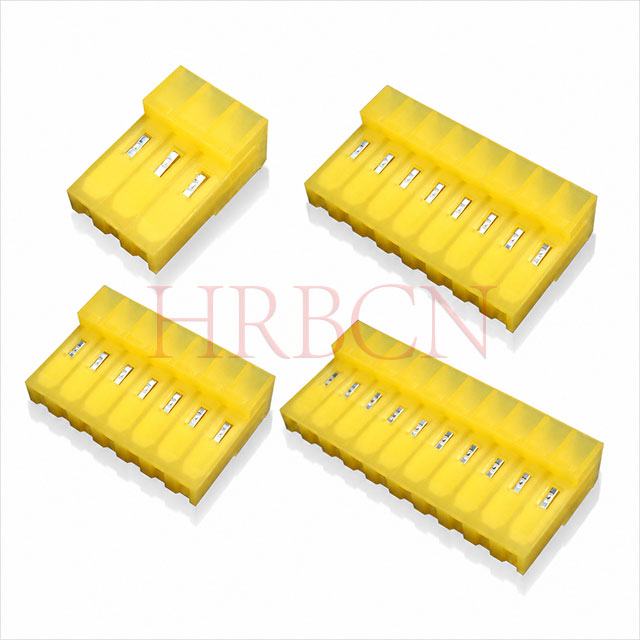

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: seria HRB

②R: Zamknięty koniec 90°

③N: Liczba pinów: 2-24

④C: Kolor obudowy, patrz wyjaśnienie poniższej tabeli

⑤P: Bez rampy blokującej

⑥Bez R (puste): Bez zakładek polaryzacyjnych

C Kolor Rozmiar drutu
N Naturalny AWG18
O Pomarańczowy AWG18
Y Żółty AWG20
R Red AWG22
W Biały AWG24

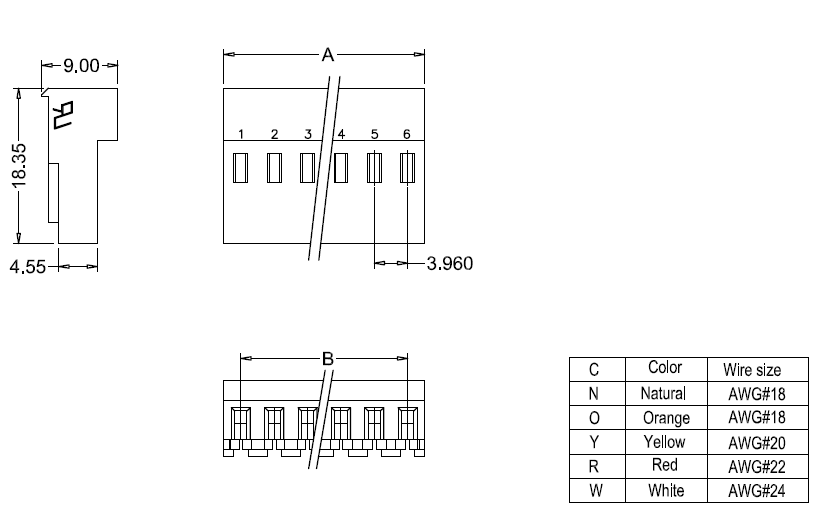

Wymiary M7060R-NCP

Wymiary M7060R-NCP IDC


Nr  części
Dimensions Nr  części
Dimensions Nr  części
Dimensions
TYP  UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B TYP  UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B TYP  UL94V-2 Obwody Przyciemnienie:  A Przyciemnienie:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





P1: Jaki jest skok tego złącza IDC M7060?

Odp.: Rozstaw wynosi 3,96 mm i jest to standardowy rozmiar dla połączeń przewodowych średniej mocy.

P2: Czy to złącze ma rampę blokującą?

Odp.: Nie. Ten model został zaprojektowany bez rampy blokującej. Do wyboru mamy również modele z rampą blokującą.

P3: Jakie orientacje i opcje pinów są dostępne?

Odp.: Jest dostępny z zamkniętym końcem 90° i przelotem 180°. Liczba pinów waha się od 2 pinów do 24 pinów. Zakładki polaryzacyjne są opcjonalne, aby uniknąć nieprawidłowego włożenia.

P4: Co oznaczają różne kolory obudowy?

Odp.: Każdy kolor odpowiada określonej średnicy drutu: Naturalny/Pomarańczowy dla AWG18, Żółty dla AWG20, Czerwony dla AWG22, Biały dla AWG24.

P5: Jaki jest materiał i klasa ognioodporności?

Odp.: Obudowa: Nylon 66, klasa ognioodporności UL94V-2; Temperatura pracy: -25 ℃ ~ + 85 ℃. Materiał końcówki: brąz fosforowy.

P6: Jakie są wykończenia powierzchni terminali?

Odp.: Dwie opcje: cynowanie do użytku ogólnego i złocenie zapewniające wysoką niezawodność transmisji sygnału.

P7: Jakie są pełne specyfikacje elektryczne?

Odp.: prąd znamionowy: 5A AC/DC; Napięcie znamionowe: 600 V AC/DC; Maksymalna rezystancja styku: 3,0 mΩ; Minimalna rezystancja izolacji: 5000MΩ; Wytrzymuje napięcie: 2200 V AC na minutę.

P8: Jakie akcesoria i współpracujące części obsługuje?

Odp.: Współpracuje ze złączami PCB serii M3965 i M3965R w celu połączenia przewód-płytka. Dostępne są pokrywy obudów serii M7061 i M7061R, które blokują kurz i wilgoć.

P9: Jaka jest podstawowa zaleta technologii IDT?

Odp.: Technologia przemieszczenia izolacji umożliwia okablowanie bez zdejmowania izolacji, co znacznie poprawia wydajność montażu w produkcji masowej.

P10: Jakie są główne scenariusze zastosowań?

Odp.: Jest szeroko stosowany do połączeń przewód-przewód i przewód-płytka w sprzęcie gospodarstwa domowego, oprawach oświetleniowych LED, przemysłowym sprzęcie sterującym i ogólnych urządzeniach elektronicznych.


Aktualna ocena
5A prądu stałego
Napięcie znamionowe
600 V prądu przemiennego
Temperatura pracy
-25°C do +85°C
Opór kontaktowy
maks. 3,0 mΩ
Rezystancja izolacji
5000MΩ min.
Wytrzymujące napięcie
2200 V AC/minutę
Tworzywo
Obudowa: Nylon66 UL94V-2
Końcówka: brąz fosforowy
Wykończenie terminala
Cynowany
Pozłacane
Orientacja
90°
180°
Rozmiar drutu
AWG18
AWG20
AWG22
AWG24

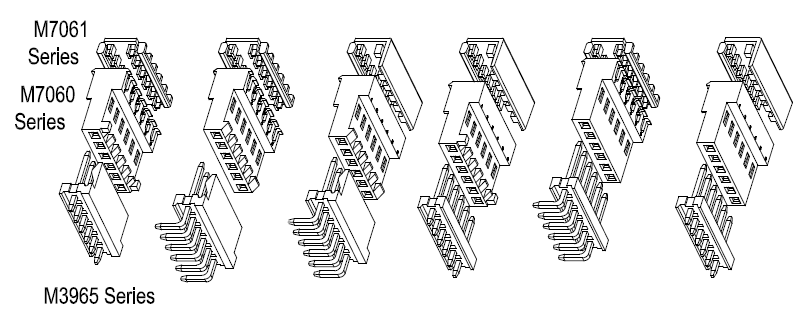

Połączenie przewodu z płytką


  • Zaprojektowane do współpracy z osłonami obudów serii M7061 i  M7061R , skutecznie zapobiegając uszkodzeniu odsłoniętych zacisków stykowych przez kurz, wilgoć i obce zanieczyszczenia.

  • Pośrednie łączenie PCB; współpracuje ze złączami PCB serii M3965 i M3965R , zapewniając niezawodne połączenie przewód-płytka.

Połączenie przewodu z płytką serii M7060
