Zaciskanie, lutowanie czy zakończenie IDC: która metoda połączenia jest najlepsza?

Do swojego projektu potrzebne jest bezpieczne połączenie elektryczne. Najlepszy sposób zależy od tego, czego potrzebujesz. Zaciskanie wykorzystuje narzędzie do dociskania metalowej tulei wokół drutu. Lutowanie łączy metale poprzez stopienie metalu wypełniającego. Zakończenie IDC łączy przewody bez usuwania izolacji. Każda metoda ma swoje zalety. Zaciskanie działa dobrze z wibracjami. Lutowanie tworzy małe połączenia. Metoda ta przyspiesza wykonanie wielu przedmiotów. Wybranie niewłaściwej metody może spowodować awarie, które czasami się zdarzają. Znajomość tych różnic pomoże Ci wybrać właściwą drogę. Ten wybór może zaważyć lub zrujnować Twój projekt. Oto, co musisz wiedzieć. Zaciskanie wymaga specjalnego narzędzia. Lutowanie wymaga starannej kontroli ciepła. Zakończenie IDC wykorzystuje proste narzędzie do zaciskania. Musisz pomyśleć o swoim obszarze pracy i poziomie umiejętności. Każda metoda ma inną moc.

Kluczowe dania na wynos

• Zaciskanie zapewnia największą odporność na wibracje i sprawdza się w środowiskach o wysokich wibracjach.

• Lutowanie tworzy małe złącza, ale łatwo pękają pod wpływem wysiłku fizycznego i wymagają przeszkolonych pracowników.

• Terminacja IDC zapewnia najszybsze i najtańsze połączenia przy wytwarzaniu wielu produktów.

• Wybierz swoją metodę, zastanawiając się, gdzie projekt będzie używany, jakie masz umiejętności i ile musisz wykonać.

• Do szybkiego i niezawodnego zakończenia masowego bez zdejmowania izolacji, świetnym rozwiązaniem jest terminacja IDC.

Zaciskanie: przegląd i kluczowe cechy

Jak działa zaciskanie i jakie są jego główne zalety

Zaciskanie tworzy mechaniczne połączenie pomiędzy przewodem a końcówką. Za pomocą specjalnego narzędzia dociskasz metalową tuleję wokół drutu. Nacisk powoduje przepływ metalu wokół żył drutu. Tworzy to szczelne połączenie odporne na korozję i wibracje. Nie są potrzebne żadne źródła ciepła ani dodatkowe materiały, takie jak lut. Po prostu zdejmujesz drut, wkładasz go do terminala i ściskasz narzędzie.

Zagniatanie jest szybkie, co sprawia, że ​​świetnie nadaje się do wykonywania wielu przedmiotów. Każde połączenie można wykonać w czasie krótszym niż jedna sekunda. Wykwalifikowany pracownik używający narzędzia pneumatycznego może wykonać od 3000 do 8000 połączeń na godzinę. . Dla porównania, lutowanie wykonuje tylko 800 do 2000 połączeń na godzinę. Oszczędza to dużo czasu pracy na liniach produkcyjnych.

Wytrzymałość złącza zaciskanego również imponuje inżynierom. Prawidłowo zaciśnięte połączenie drutu miedzianego 18 AWG spełnia minimalną wytrzymałość na rozciąganie 142 N zgodnie z NASA-STD-8739.4A. Połączenia lutowane nie mają podobnych wymagań liczbowych, ponieważ strefy wpływu ciepła i odprowadzanie wilgoci z lutu tworzą słabe punkty. Metal obrabiany na zimno w zagniataniu zachowuje pełny przekrój poprzeczny i strukturę ziarna. Zapewnia to niezawodne połączenie pod obciążeniem mechanicznym.

Normy branżowe określają kryteria jakości zaciskania. Norma IPC/WHMA-A-620 określa wizualne i mierzalne atrybuty dla trzech klas produktów. Klasa 1 odpowiada ogólnej elektronice użytkowej. Klasa 2 dotyczy wyrobów przemysłowych i motoryzacyjnych. Klasa 3 obejmuje wysokowydajne systemy lotnicze i wojskowe. Norma wymaga widocznego stożka z przodu zacisku, odpowiedniej widoczności przewodu w okienku inspekcyjnym oraz określonej szczeliny pomiędzy zaciskiem przewodu a zaciskiem izolacji. Klasa 3 wymaga węższych tolerancji, takich jak wysokość zagniatania w zakresie ±0,05 mm od specyfikacji producenta i 100% testowania siły rozciągającej. Zasady te zapewniają stałą, powtarzalną jakość.

Typowe wady zaciskania

Pomimo swojej szybkości i siły, zaciskanie ma zauważalne wady. Największym problemem jest zależność od umiejętności operatora i stanu oprzyrządowania. Niewłaściwe zaciśnięcie jest przyczyną około 25% wszystkich uszkodzeń wiązek przewodów. To sprawia, że ​​jest to najczęstsza przyczyna awarii. Trzy główne tryby awarii w środowiskach o wysokich wibracjach to niedostateczne zaciśnięcie, nadmierne zaciśnięcie i wewnętrzne puste przestrzenie. Niedostateczne zaciśnięcie powoduje, że drut jest luźny, co prowadzi do wyrywania lub przerywanego kontaktu pod wpływem wibracji. Nadmierne zaciskanie miażdży żyły, zmniejszając obciążalność prądową i tworząc kruche pęknięcia. Wewnętrzne puste przestrzenie zatrzymują powietrze, co sprzyja korozji i ewentualnej awarii.

Potrzebujesz także specjalnego narzędzia dla każdej kombinacji grubości drutu i zacisków. Niedopasowanie pomiędzy narzędziem a terminalem niszczy połączenie. Narzędzie należy regularnie kalibrować i konserwować. Każde zużycie matryc zmienia wysokość zagniatania i pogarsza jakość. W przypadku małych serii produkcyjnych koszt narzędzia może być trudny do uzasadnienia.

Kolejną wadą jest brak wizualnej informacji zwrotnej. Wewnątrz zacisku nie widać styku metal-metal. Aby zweryfikować jakość, polegasz na pomiarze wysokości zagniatania i badaniu siły rozciągającej. Wymaga to dodatkowych etapów kontroli i wyposażenia. Jeśli pracujesz w terenie, noszenie ciężkiego narzędzia pneumatycznego lub hydraulicznego jest niewygodne. W takich przypadkach prostsze rozwiązanie może stanowić lutowanie lub zakończenie IDC.

Lutowanie: przegląd i kluczowe cechy

Jak działa lutowanie i jakie są jego główne zalety

Lutowanie łączy dwa metale poprzez stopienie metalu wypełniającego zwanego lutem w złączu. Podgrzewasz połączenie żelazkiem, a następnie nakładasz lut, który topi się i przepływa wokół żył drutu. Lut ochładza się, tworząc zarówno wiązanie elektryczne, jak i mechaniczne. W przeciwieństwie do zaciskania, nie potrzebujesz ciężkiego narzędzia do zaciskania. Podstawowa lutownica kosztuje niewiele i mieści się w małym zestawie.

Wybór stopu lutowniczego ma znaczenie dla Twojego zastosowania. . Poniższa tabela przedstawia typowe opcje :

Stop cyny i ołowiu 63/37 topi się w jednym punkcie w temperaturze 183°C, , co sprawia, że ​​jest przewidywalny i umożliwia precyzyjną pracę. Bezołowiowy lut SAC topi się wyżej w temperaturze 217°C, ale pozwala uniknąć problemów zdrowotnych związanych z ołowiem. Należy dopasować stop do temperatury roboczej i wszelkich wymagań prawnych.

Dobrze wykonane złącze lutowane zazwyczaj wykazuje nieznacznie niższą rezystancję elektryczną w porównaniu z połączeniem zaciskanym, ale różnica jest nieistotna w większości praktycznych zastosowań.

Oznacza to, że możesz zaufać złączu lutowanemu pod względem integralności sygnału, nie martwiąc się o utratę wydajności.

Typowe wady lutowania

Lutowanie ma poważne wady, które należy wziąć pod uwagę. Połączenie zależy całkowicie od umiejętności operatora w zakresie kontroli ciepła. Zbyt dużo ciepła uszkadza izolację przewodu lub podnosi podkładkę PCB. Zbyt mało ciepła powoduje powstawanie zimnych spoin, które wyglądają na matowe i słabo przewodzą. Nie można łatwo sprawdzić wewnętrznej jakości złącza lutowanego bez sprzętu rentgenowskiego.

Zagrożenia dla zdrowia wymagają uwagi. Opary lutownicze zawierają metale ciężkie, które szkodzą Twojemu organizmowi. Ołów atakuje układ nerwowy i nerki. Cyna może podrażniać płuca i powodować stan zwany pylicą płuc. Opary topnika zwiększają zagrożenie.

Metale ciężkie obecne w oparach lutowniczych stanowią poważne zagrożenie dla zdrowia pracowników. Ołów, powszechny składnik stopów lutowniczych, jest szczególnie znany ze swojego toksycznego wpływu na układ nerwowy, nerki i rozrodczy. Przewlekłe narażenie na niski poziom ołowiu może powodować zaburzenia neurologiczne, deficyty poznawcze i zmiany w zachowaniu.

Oprócz narażenia na opary lutownicze, topniki lutownicze zawierające fluor i opary topników na bazie kalafonii mogą powodować trwałe objawy zdrowotne. Należy monitorować wdychanie fluoru ze względu na toksyczny charakter fluorowodoru i trifluorku boru. Obie substancje mogą powodować podrażnienie oczu, skóry, nosa i gardła.

Potrzebujesz odpowiedniej wentylacji i sprzętu do usuwania oparów. Zwiększa to koszty i złożoność przestrzeni roboczej. Połączenia lutowane również osłabiają się pod wpływem wibracji. Sam lut może z czasem pękać, szczególnie w środowiskach o ciągłym ruchu. W zastosowaniach charakteryzujących się wysokimi wibracjami zaciskanie lub zakończenie IDC często okazuje się bardziej niezawodne.

Zakończenie IDC: przegląd i kluczowe cechy

Zakończenie IDC działa inaczej niż zaciskanie lub lutowanie. Złącze ma ostre, przypominające widełki styki, które po wciśnięciu przewodu przecinają izolację przewodu. Spowoduje to odsunięcie izolacji na bok i umożliwienie metalowi bezpośredniego dotknięcia przewodnika. Wcale nie musisz zdejmować izolacji z drutu. Technologia ta rozpoczęła się w latach 60. XX wieku i wkrótce stała się powszechna w telekomunikacji, motoryzacji i automatyzacji fabryk.

Funkcje złącza IDC HRB i HRBCN

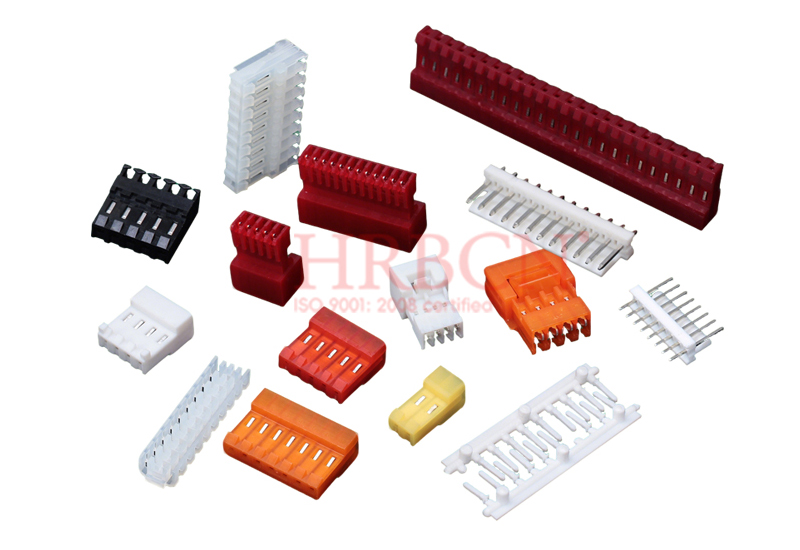

Złącze HRB i HRBCN tworzy części IDC zbudowane z myślą o szybkości i niezawodności. Wsuwasz przewód do gniazda złącza, a ostrza stykowe przecinają izolację, aby mocno przytrzymać przewód. Eliminuje to potrzebę stosowania narzędzi do ściągania izolacji i znacznie skraca czas konfiguracji. Możesz wykończyć dziesiątki przewodów w ciągu kilku minut, a nie godzin.

Złącze współpracuje z przewodami o wielu rozmiarach, dzięki czemu można go używać do różnych zadań. Niezależnie od tego, czy potrzebujesz odstępu 1,27 mm, czy 2,54 mm , istnieje odpowiednia opcja. W mocnej konstrukcji zastosowano wytrzymałe materiały, które radzą sobie z wibracjami i ruchem, nie poluzowując się. Dzięki temu złącze dobrze sprawdza się w środowiskach ruchomych, w których złącza zaciskane lub lutowane mogą pęknąć.

Konstrukcja umożliwia również terminację masową. Za pomocą prostej zaciskarki można podłączyć jednocześnie wiele przewodów. Ta prędkość jest przydatna na liniach produkcyjnych, gdzie liczy się wydajność. Złącze utrzymuje stałą rezystancję styku przez wiele cykli łączenia. Na przykład jedna popularna rodzina złączy IDC utrzymuje rezystancję styku 20 mΩ przez 10 znamionowych cykli łączenia w produkcji, podczas gdy wytrzymalsza wersja prototypowa pozwala na 25 cykli.

Wady zakończenia IDC

Rozwiązanie IDC ma ograniczenia, o których powinieneś wiedzieć. Wczesne wersje działały tylko z solidnymi przewodami. Twórcy dodali później obsługę przewodu linkowego, ale przed rozpoczęciem należy sprawdzić, czy typ przewodu działa.

Inną kwestią jest liczba cykli krycia. Większość złączy IDC może obsłużyć tylko określoną liczbę wkładań i wyjmowań. Po podłączeniu przewodu wielokrotne odłączanie może obniżyć wydajność. To sprawia, że ​​IDC nie jest dobrym wyborem w przypadku zadań wymagających częstego odłączania.

Stare patenty pokazują więcej problemów inżynieryjnych. Wczesne projekty borykały się z problemami związanymi z wysoką temperaturą i naprężeniami mechanicznymi, dopóki firma Thomas International Ltd nie opatentowała w 1985 r. jednoczęściowego metalowego złącza ze szczelinowymi belkami. Później firma TE Connectivity rozwiązała w 2003 r. nieprawidłowe problemy z zaciskaniem w konstrukcji elementu prowadzącego. Te poprawki poprawiły jakość części, ale także pokazały, jak dokładna musi być produkcja.

Do odniesienia siły włożenia złącza D-Sub zwykle wymagają maksymalnie 3,3 niutona na styk. . Złącza IDC skalują się w ten sam sposób pod względem liczby pinów, więc złącza o dużej gęstości wymagają większej siły. Należy to zaplanować podczas projektowania procesu montażu.

Porównanie: kluczowe różnice między metodami

Wytrzymałość mechaniczna i odporność na wibracje

Musisz wiedzieć, jak każda metoda radzi sobie ze stresem fizycznym. Zaciskanie zapewnia najsilniejsze połączenie mechaniczne. Metal obrabiany na zimno zachowuje swój pełny kształt i strukturę ziaren. Dzięki temu złącza zaciskane dobrze radzą sobie w miejscach o wysokich wibracjach, takich jak silniki samochodowe lub maszyny fabryczne. Dobre połączenie zaciśnięte pozostaje szczelne, ponieważ metalowa tuleja mocno trzyma żyły drutu. Jednak złącza lutowane słabną przy ciągłym ruchu. Lut może z czasem pęknąć. To sprawia, że ​​lutowanie jest złym wyborem w przypadku prac, w których występują ciągłe wibracje. Zakończenie IDC znajduje się pośrodku. Styki przypominające widełki mocno chwytają drut i utrzymują przewodnik na miejscu. Mocna konstrukcja radzi sobie z wibracjami i ruchem, nie luzując się. W środowiskach ruchomych, w których przewody się trzęsą, zaciskanie i zakończenie IDC przewyższają lutowanie.

Możliwość naprawy też ma znaczenie. Połączenia zaciskane umożliwiają wyjęcie końcówki i zaciśnięcie nowej. Połączenia lutowane wymagają rozlutowania, co może spowodować uszkodzenie pobliskich części pod wpływem ciepła. Zakończenie IDC zwykle pozwala tylko na określoną liczbę cykli łączenia. Po wciśnięciu przewodu wielokrotne odłączanie może obniżyć wydajność. Wybierając metodę, zastanów się, jak często musisz się rozłączać i ponownie łączyć.

Wrażliwość na ciepło, poziom umiejętności i zależność od narzędzia

Wrażliwość na ciepło odróżnia te metody pod kluczowymi względami. Lutowanie powoduje znaczne podgrzanie połączenia. Musisz uważnie kontrolować temperaturę. Zbyt dużo ciepła uszkadza izolację przewodów lub podnosi podkładki PCB. Zbyt mało ciepła powoduje powstawanie zimnych połączeń, które słabo przewodzą. Zaciskanie i zakończenie IDC nie zużywają w ogóle ciepła. Dzięki temu są bezpieczniejsze dla części wrażliwych na ciepło i eliminują ryzyko uszkodzeń termicznych.

Potrzeby dotyczące poziomu umiejętności są bardzo zróżnicowane. Lutowanie wymaga najwyższych umiejętności. Musisz opanować techniki kontroli temperatury, czasu i cynowania. Złe połączenie lutowane wygląda na matowe i cicho zawodzi. Zaciskanie wymaga umiarkowanych umiejętności. Musisz wybrać odpowiednie narzędzie i matrycę dla każdego miernika drutu. Proces ten jest łatwy do ujednolicenia, ale należy go dokładnie przestrzegać. Terminacja IDC wymaga minimalnych umiejętności. Wystarczy wcisnąć przewód w szczelinę złącza. Ostrza stykowe automatycznie przecinają izolację. Zmniejsza to ryzyko błędu ludzkiego.

Koszty narzędzi i prędkość produkcji również znacznie się różnią. Poniższa tabela przedstawia te kompromisy :

Lutowanie wiąże się z niskimi kosztami narzędzi . Potrzebujesz tylko lutownicy, lutu i topnika. Jednak zapotrzebowanie na duże umiejętności i powolny proces ręczny sprawiają, że w masowej produkcji jest to kosztowne w przeliczeniu na połączenie. Zaciskanie wymaga precyzyjnych szczypiec lub maszyny automatycznej. Różne terminale wymagają pasujących matryc, co podnosi koszt początkowy. Jednak duża, zautomatyzowana prędkość produkcji obniża koszt połączenia. Zakończenie IDC okazuje się najbardziej ekonomiczne w przypadku dużych serii. Usprawniony proces eliminuje usuwanie izolacji, lutowanie i indywidualne zaciskanie. Oszczędzasz czas i pieniądze, ponieważ eliminujesz wiele ręcznych kroków. W przypadku dużych linii produkcyjnych terminacja IDC zapewnia najniższy koszt pracy na połączenie.

Scenariusze zastosowań: kiedy stosować każdą metodę

Naprawy przy wysokich wibracjach i w terenie

W miejscach o dużych wstrząsach sprawdzane jest każde połączenie. Potrzebujesz złącza, które pozostanie napięte, gdy elementy często się poruszają. Zagniatanie zapewnia najsilniejsze połączenie mechaniczne w takich warunkach. Obrabiany na zimno metal zachowuje wewnątrz swój pełny kształt. Dzięki temu jest odporny na uszkodzenia spowodowane powtarzającym się ruchem. Powinieneś wybrać zaciskanie dla obszarów silnika, maszyn fabrycznych i układów samochodowych. Połączenia lutowane z czasem pękają. Twardy lut nie jest w stanie wytrzymać naprężenia. Zatem lutowanie jest złym wyborem w przypadku sprzętu, który się trzęsie lub porusza.

Do naprawy w terenie potrzebne są proste narzędzia i szybkie rezultaty. Być może nie masz ciężkiego narzędzia do zaciskania ani lutownicy. Rozwiązanie IDC stanowi praktyczne rozwiązanie. Wystarczy wsunąć przewód w szczelinę złącza. Ostrza stykowe same przecinają izolację. Nie ma potrzeby zdejmowania izolacji z drutu ani stosowania ciepła. Dzięki temu naprawy w terenie są szybsze i bardziej niezawodne. Złącze mocno trzyma przewód. Można mu zaufać w przypadku większości poruszających się urządzeń.

W przypadku umiarkowanego potrząsania masz wybór. Zaciskanie jest nadal najlepsze w przypadku ważnych połączeń. Złącze zapewnia dobre połączenie szybkości i siły. Styki przypominające widełki chwytają drut bez lutowania. Ta konstrukcja dobrze radzi sobie z wibracjami. Możesz go używać do wielu prac wymagających regularnego ruchu.

Montaż PCB i projekty ekonomiczne

Montaż PCB wymaga lutowania. Części trafiają bezpośrednio na planszę. Potrzebujesz dokładnych połączeń między małymi podkładkami i przewodami częściowymi. Lutowanie daje taką kontrolę. Złącza zaciskane i IDC nie działają w przypadku części z otworami przelotowymi lub do montażu powierzchniowego. Do prac na płytkach drukowanych należy używać lutu. Ten proces umożliwia umieszczenie części blisko siebie. Oszczędza to ważne miejsce na tablicy.

Projekty, które dbają o koszty, wymagają innego sposobu. Chcesz utrzymać niskie koszty pracy. Ta metoda eliminuje potrzebę zdejmowania izolacji z przewodów i zaciskania każdego z nich. Za pomocą prostej zaciskarki łączysz jednocześnie wiele przewodów. To znacznie skraca czas produkcji. W przypadku dużych serii produkcyjnych metoda ta zapewnia najniższy koszt połączenia. Oszczędzasz pieniądze na narzędziach i robociźnie.

Zaciskanie sprawdza się dobrze w przypadku projektów średniej wielkości. Koszt narzędzia może być trudniejszy do uzasadnienia w przypadku małych partii. Ale w przypadku linii produkcyjnych prędkość jest tego warta. Lutowanie wymaga wykwalifikowanych pracowników. To sprawia, że ​​każde połączenie kosztuje więcej. Powinieneś pomyśleć o całkowitym koszcie. W swoich obliczeniach uwzględnij narzędzia, robociznę i kontrolę. Każda metoda ma inny schemat kosztów. Wybierz metodę, która pasuje do wielkości produkcji i budżetu.

Werdykt: Najlepszy wybór do typowych zastosowań

Najlepsze dla ogólnych hobbystów i prototypowania

Budujesz obwody w domu lub testujesz nowe pomysły na stole warsztatowym. Twoje projekty często się zmieniają. Potrzebujesz elastyczności bardziej niż szybkości. Lutowanie daje Ci tę swobodę. Podstawowa lutownica kosztuje niewiele. Możesz łatwo przerobić złącza. Można wymieniać komponenty bez konieczności wymiany całych złączy. W przypadku jednorazowych prototypów lutowanie ma sens. Kontrolujesz ciepło. Widzisz wspólny formularz. Dzięki praktyce szybko nauczysz się tej umiejętności.

Zaciskanie sprawdza się również w przypadku hobbystów budujących wiązki przewodów. Potrzebujesz wysokiej jakości narzędzia do zaciskania. Tanie narzędzia miażdżą drut zamiast tworzyć prawidłowe połączenie. Dobra zaciskarka zapadkowa kosztuje więcej, ale się opłaca. Za każdym razem otrzymujesz spójne wyniki. Tabela siły rozciągającej z IPC/WHMA-A-620 pokazuje, co musi wytrzymać dobry zacisk. W przypadku drutu 22 AWG zaciśnięcie musi wytrzymać co najmniej 31,1 niutonów, zanim drut się wyciągnie. W przypadku 18 AWG liczba ta wzrasta do 66,7 niutonów. Możesz przetestować swoją pracę za pomocą prostej skali ciągnionej. Ten etap weryfikacji buduje zaufanie do Twoich kontaktów.

Zakończenie IDC jest odpowiednie dla hobbystów, którzy produkują wiele identycznych kabli. Projekty dotyczące kabli taśmowych przynoszą największe korzyści. Wciskasz złącze na przewód za pomocą małego imadła lub prasy ręcznej. Żadnego rozbierania. Bez lutowania. Bez indywidualnego zaciskania. Ukończysz połączenie 10-przewodowe w ciągu kilku sekund. Kompromisem jest możliwość naprawy. Po naciśnięciu złącza nie można go łatwo usunąć i użyć ponownie. Przed zatwierdzeniem dokładnie zaplanuj długość kabli.

Do prototypowania trzymaj na stole lutownicę i podstawową zaciskarkę. Będziesz używać obu. Lut do prac PCB i delikatnych połączeń. Zacisk do złączy narażonych na wibracje lub wielokrotną manipulację. Ta kombinacja zaspokaja większość potrzeb hobbystów, nie rujnując budżetu.

Najlepsze dla środowisk przemysłowych i profesjonalnych

Linie produkcyjne wymagają szybkości, spójności i identyfikowalności. Twój wybór wpływa na wydajność i koszty gwarancji. Lutowanie staje się kosztowne na dużą skalę. Wykwalifikowani operatorzy kosztują więcej. Każde połączenie wymaga czasu. Kontrola wymaga wyszkolonych oczu lub sprzętu rentgenowskiego. W przypadku okablowania o dużej objętości lutowanie rzadko wygrywa.

Zaciskanie dominuje w produkcji wiązek przewodów samochodowych i lotniczych. Normy są rygorystyczne. Zgodnie z IPC-A-620 współczynnik wypełnienia przekroju poprzecznego zagniatania musi wynosić od 60% do 80% . Ten test niszczący sprawdza prawidłowe zaciśnięcie przewodu. Sprawdza, czy nie ma pustych przestrzeni, które mogłyby później spowodować korozję. mierzysz za pomocą mikrometrów Wysokość i szerokość zagniatania . Wytrzymałość na rozciąganie sprawdzasz za pomocą testerów rozciągania. Analizę przekrojów wykonujesz za pomocą analizatorów jakości zaciskania. Sprawdzasz, czy nie występują wysokie lub niskie zacięcia, niewystarczające wsparcie izolacji i uszkodzone żyły. Kontrole te zapewniają, że każde połączenie spełnia wymaganą siłę uciągu. Poniższa tabela przedstawia minimalne siły uciągu dla popularnych średnic drutu :

Wartości te pochodzą z IPC/WHMA-A-620. Określają minimalną siłę rozciągającą, jaką musi wytrzymać zaciśnięta końcówka, zanim przewód się wyciągnie. Twój zespół ds. jakości musi regularnie testować próbki. Proces ten jest czasochłonny, ale zapobiega awariom w terenie.

W przypadku masowego zakończenia płaskiego kabla taśmowego lub dyskretnych przewodów, terminacja IDC oferuje najszybszy czas cyklu. Naciskasz wiele przewodów na raz. Proces ten eliminuje etapy usuwania izolacji i indywidualnego zaciskania. Złącze HRB&HRBCN buduje złącza IDC dokładnie w tym celu. Ich części dobrze radzą sobie z wibracjami. Współpracują z wieloma średnicami drutu. Spełniają międzynarodowe certyfikaty, takie jak UL i VDE. W przypadku linii produkcyjnych, które wymagają tysięcy połączeń dziennie, IDC Termination zapewnia najniższy koszt pracy na złącze.

Żadna pojedyncza metoda nie wygrywa w każdym scenariuszu. Lutowanie prototypów i prace na PCB. Zagniatanie sprawdza się w środowiskach o wysokich wibracjach przy zachowaniu rygorystycznych standardów jakości. Zakończenie IDC zapewnia niezrównaną prędkość montażu kabli o dużej objętości. Dopasuj metodę do wielkości produkcji, wymagań jakościowych i środowiska. Do szybkiego i niezawodnego terminowania masowego rozwiązania IDC firmy HRB&HRBCN Connector są doskonałym wyborem.

Zaciskanie wyróżnia się odpornością na wibracje i łatwością obsługi. Lutowanie tworzy zwarte połączenia, ale osłabia się pod wpływem naprężeń mechanicznych. Szybka, wielkoseryjna produkcja najlepiej sprawdza się w przypadku metody wypierania izolacji. Nie ma jednej metody, która sprawdza się w każdej sytuacji. Twój wybór zależy od Twoich konkretnych potrzeb. Weź pod uwagę środowisko projektu, poziom umiejętności i wielkość produkcji. Każda metoda ma mocne i słabe strony. Aby uzyskać szybkie i niezawodne połączenia bez zdejmowania izolacji, mocnym rozwiązaniem jest końcówka IDC ze złącza HRB i HRBCN. Dokładnie oceń każdą metodę. Wybierz ten, który odpowiada wymaganiom Twojej aplikacji. Właściwy wybór oszczędza czas i zapobiega awariom. Podejmij decyzję w oparciu o fakty i cele projektu. Aby uzyskać najlepsze rezultaty, dopasuj metodę do swoich potrzeb.

Często zadawane pytania

Która metoda połączenia działa najszybciej w przypadku produkcji masowej?

Zakończenie IDC umożliwia podłączenie wielu przewodów jednocześnie bez zdejmowania izolacji. Proste narzędzie do zaciskania umożliwia wykonanie dziesiątek połączeń w ciągu kilku sekund. Ta metoda oszczędza najwięcej czasu pracy na liniach o dużej objętości.

Czy do każdej metody potrzebuję specjalnych narzędzi?

Tak. Zaciskanie wymaga specjalnego narzędzia i matrycy dla każdej grubości drutu. Do lutowania potrzebne jest żelazko, lut i topnik. IDC Termination korzysta z narzędzia prasowego. Koszty narzędzi różnią się znacznie w zależności od metody.

Czy złącza IDC obsługują przewody linkowe?

Nowoczesne złącza IDC obsługują przewody linkowe, ale najpierw należy sprawdzić kompatybilność. Wczesne wersje działały tylko z drutem litym. Przed użyciem zawsze sprawdź, czy typ przewodu odpowiada specyfikacji złącza.

Która metoda jest najlepiej odporna na wibracje?

Zaciskanie tworzy najsilniejsze połączenie mechaniczne pod kątem wibracji. Metal obrabiany na zimno zachowuje swoją pełnoziarnistą strukturę. Zakończenie IDC również dobrze radzi sobie z ruchem. Połączenia lutowane mogą pękać pod wpływem ciągłego wstrząsania.

Czy lutowanie jest bezpieczne dla początkujących?

Lutowanie wymaga starannej kontroli temperatury i odpowiedniej wentylacji. Należy unikać wdychania oparów metali ciężkich. Zakończenie lub zaciskanie IDC może być bezpieczniejszym wyborem dla nowych użytkowników z mniejszym doświadczeniem.
